Электроэрозионный проволочный станок

Электроэрозионный проволочный станок

Электроэрозионные проволочные станки предназначены для обработки всех видов металлов больших толщин с высокой точностью и шероховатостью (Ra).

Посмотрите видео про электроэрозионный проволочный станок

Электроэрозионный проволочно-вырезной станок

Электроэрозионные проволочные станки предназначены для обработки всех видов металлов больших толщин с высокой точностью и шероховатостью (Ra). В сравнении с другими видами металлообрабатывающего оборудования (например, фрезерным) эрозионно-проволочные станки имеют меньшие габариты при одинаковых максимальных размерах обрабатываемой заготовки. Конструктив станка прост, что обеспечивает бюджетность его эксплуатации и ремонта.

Электроэрозионный станок: принцип работы

Резка заготовки на эрозионном станке происходит за счет образования электрических разрядов между заготовкой и инструментом молибденовой проволокой 0,18 мм. При запуске программы обработки запускается движение проволоки через направляющие ролики, подается деионизированная жидкость. Проволока находится в постоянном контакте с твердосплавными щетками. К заготовке подведен отдельный контакт с высокочастотного источника постоянного тока.

Проволочно-вырезной станок с ЧПУ

Система ЧПУ станка оснащена ПК с операционной системой Windows XP, предустановленным AutoCAD и панелью управления режимами резки, позволяющей регулировать:

  • напряжение,
  • частоту,
  • скважность,
  • скорость вращения проволоки и другое.

В ЧПУ имеются системы самодиагностики обрыва проволоки и короткого замыкания. Станок при срабатывании какой-либо системы подает сигнал. После устранения проблемы есть возможность продолжить обработку с места, где произошла неполадка. В ПО AutoCAD имеется возможность задать траекторию конусной обработки детали. Основная программа для обработки Wirecut позволяет осуществлять привязки к сторонам или центрам окружностей, а также автоматически отключать оборудование после выполнения цикла обработки.

Электроэрозионные станки серии DK

На всех моделях серии DK имеется централизованная система смазки и система фильтрации воды. Характерной особенностью серии является низкая потребляемая мощность 2кВт в сравнении с альтернативными видами оборудования.

Опционально эрозионные станки могут быть дооснащены латунными фильерами и ручным пультом дистанционного управления.

Стандартная комплектация включает направляющие ролики, концентрат 2 кг, молибденовую проволоку 0,18 мм 500 м, инструмент для фиксации заготовки и ролик для протяжки проволоки.

Особенность станков серии DK – низкая потребляемая мощность
Особенность станков серии DK – низкая потребляемая мощность
Программа Wirecut автоматически отключает станок после обработки
Программа Wirecut автоматически отключает станок после обработки

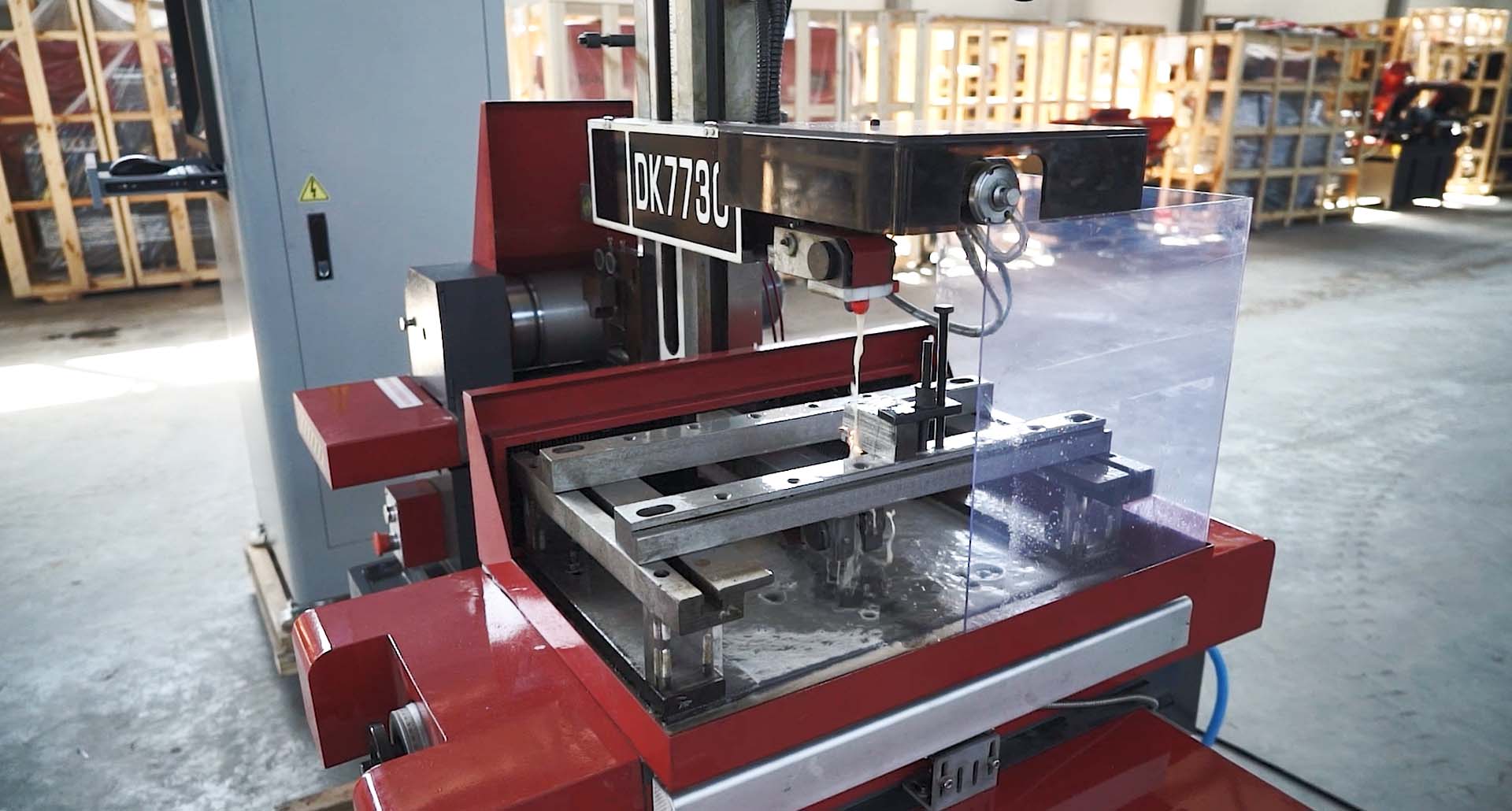

Простота конструктива обеспечивает бюджетность эксплуатации и ремонта
Простота конструктива обеспечивает бюджетность эксплуатации и ремонта
Система ЧПУ станка оснащена ПК с операционной системой Windows XP
Система ЧПУ станка оснащена ПК с операционной системой Windows XP
