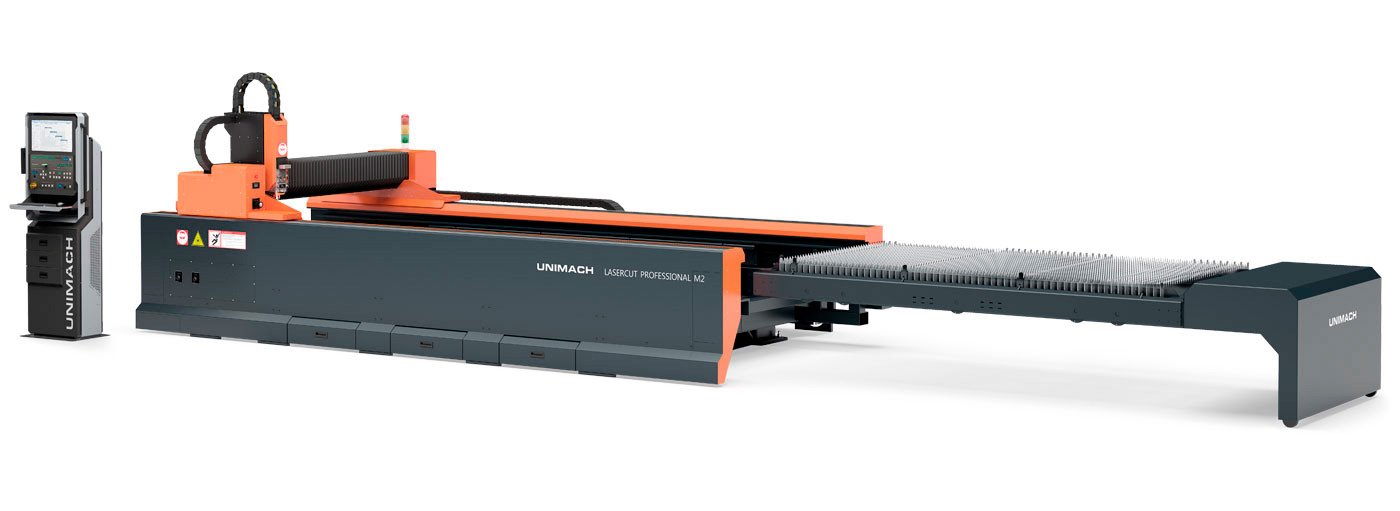

Установка лазерной резки с ЧПУ UNIMACH LaserCut Professional M2

Серия установок лазерной резки Professional M2 спроектирована с учетом опыта поставок оборудования на различные предприятия. Новая серия станков предоставляет пользователю беспрецедентную функциональность, высокую производительность и отличную эргономику.

Лизинг и кредит

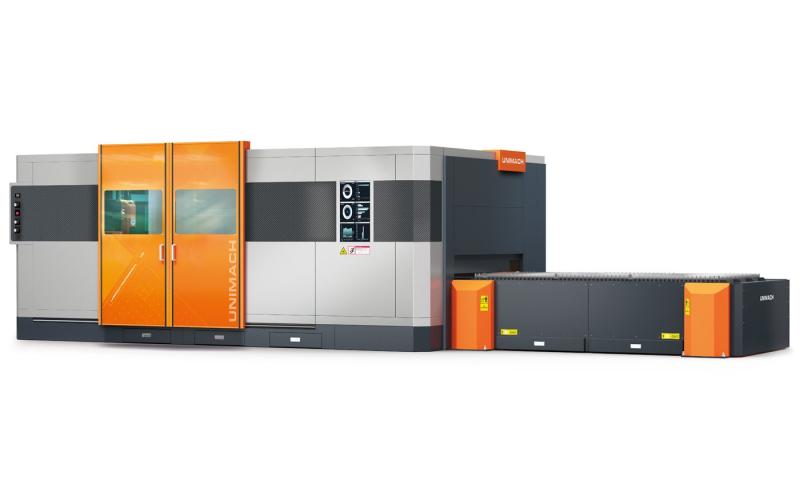

Установка лазерной резки с ЧПУ UNIMACH LaserCut Professional M2 Установка лазерной резки с ЧПУ

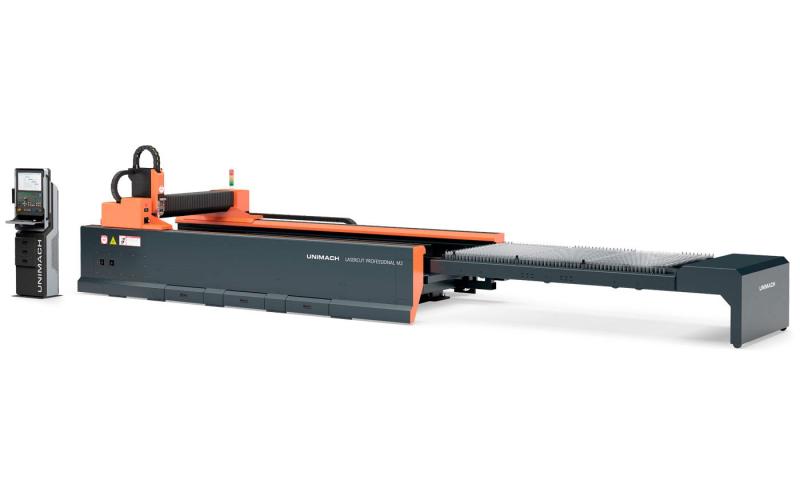

Установка лазерной резки с ЧПУ UNIMACH LaserCut Professional M2 Установка лазерной резки с ЧПУ

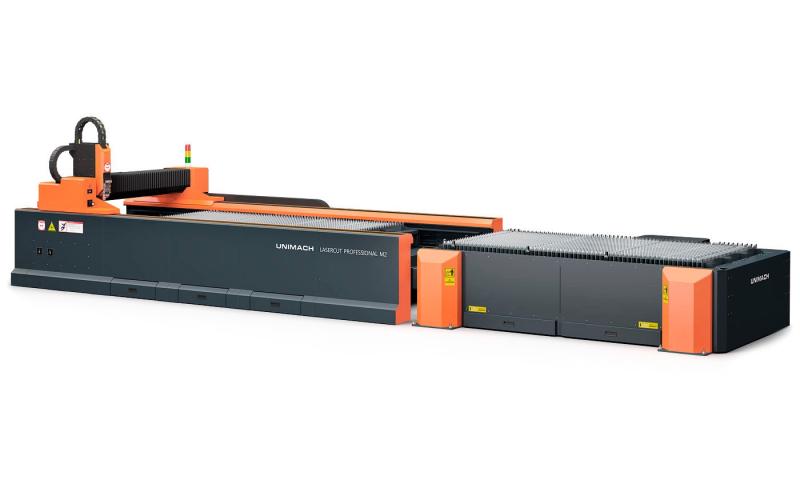

Установка лазерной резки с ЧПУ UNIMACH LaserCut Professional M2 Установка лазерной резки с ЧПУ

Технические характеристики
UNIMACH LaserCut Professional M2

От станков предыдущей серии LaserCut Professional ML сохранилась принципиальная особенность: возможность удобной загрузки и резки как листового материала, так и заготовок. Реализация данной возможности не помешала поднять уровень искробезопасности путем занижения рабочего поля относительно гофрированной защиты.

Появилась возможность левостороннего или правостороннего исполнения станка за счет реализации двустороннего размещения челночного стола.

Внесены существенные изменения в конструкцию станины, благодаря которым поглощается больший спектр паразитных колебаний. Дополнительное утяжеление станины позволило поднять динамические характеристики станка.

Применение новейшей измерительной системы, не требующей сервисного обслуживания, кардинально повысило точность и надежность станка.

Начиная со стандартной комплектации поставляется новая стойка ЧПУ со значительно улучшенным модулем управления.

За счет расширения возможностей автоматизации резки существенно повышена функциональность оборудования.



Характеристики
Рабочее перемещение по осям X, Y, Z, мм 3050×1550×100
Зона обработки, мм 3000×1500
Максимальная нагрузка на стол, кг 1000
Точность позиционирования по всем осям, мм ±0,05
Повторяемость позиционирования, мм ±0,025
Скорость свободных перемещений по осям X, Y, Z , м/мин синхронно до 150
Ускорение/торможение по осям X и Y до 2 G
Тип устанавливаемого привода по оси Х Линейный привод
Тип устанавливаемого привода по оси Y Линейный привод
Тип устанавливаемого привода по оси Z Сервопривод с безлюфтовым редуктором с дополнительной обратной связью по слежению, прецизионная шестерня-рейка
Тип источника излучения Иттербиевый волоконный лазер
Мощность, Вт 1000-6000
Лазерная оптическая головка LH-105 с автоматической регулировкой фокусного расстояния
Стойка управления UM-103
Программное обеспечение UniCut
Система охлаждения Вода/Воздух
Система управления подачей газов Двухканальная с ручным переключением
Система дымоудаления Зональная с автоматическим переключением
Масса, не более, кг 9000
Габаритные размеры (Д×Ш×В), мм 5760×3055×2240
Максимальная толщина резки стали Ст3ПС, в зависимости от мощности установленного источника
1000 Вт 10 мм
1500 Вт 14 мм
2000 Вт 16 мм
3000 Вт 20 мм
4000 Вт 24 мм
6000 Вт 30 мм

Комплектация UNIMACH LaserCut Professional M2

Стандартная комплектация
Жёсткая цельносварная термически обработанная фрезерованная станина
Координатная система портального типа
Облегчённый композитный портал
Высокоточные линейные направляющие с интегрированной обратной связью
Линейный привод осей X и Y
Система дымоудаления зональная с автоматическим переключением зон
Иттербиевый волоконный лазер IPG Photonics
Система охлаждения вода/воздух (чиллер)
Система контроля фокусного расстояния FoCut
Лазерная оптическая головка LH-105
Стойка оператора UM-103 (IP65, с промышленным LCD дисплеем 19”, стационарный пульт управления станком, выдвижная клавиатура)
Программное обеспечение UniCut
Выдвижная паллета на Г-образных упорах
Система управления подачей газов 2-х канальная
Комплект ЗИП
Пуско-наладочные работы и обучение персонала
Опциональные комплектующие
Кабинетная защита зоны резания
Автоматизированный челночный стол с фиксированным положением рабочей паллеты
Автоматизированный челночный стол с разными уровнями рабочих паллет
Ручной челночный стол с независимым перемещением паллет
Ручной челночный стол с зависимым перемещением паллет
Вытяжной вентилятор
Фильтро-вентиляционная установка AFU-8
Компрессор Atlas Copco
Автоматическая газовая консоль на 4 газа
Вертикальный криогенный газификатор
Модуль резки круглой трубы TCM-Simple
Модуль резки трубы TCM-Expert
Модуль резки трубы TCM-Professional
Модуль резки трубы TCM-Standard
Защитные очки оператора
Выносной пульт ручного управления
Лазерный барьер для защиты персонала
Сканер штрих-кодов
Расширенный комплект ЗИП

Получаемые изделия

Изделие «Деталь» выполненное на оборудовании UNIMACH LaserCut Professional M2
Деталь
Изделие «Деталь» выполненное на оборудовании UNIMACH LaserCut Professional M2
Деталь
Изделие «Кронштейн» выполненное на оборудовании UNIMACH LaserCut Professional M2
Кронштейн
Изделие «Кронштейн» выполненное на оборудовании UNIMACH LaserCut Professional M2
Кронштейн
Изделие «Перфорация» выполненное на оборудовании UNIMACH LaserCut Professional M2
Перфорация
