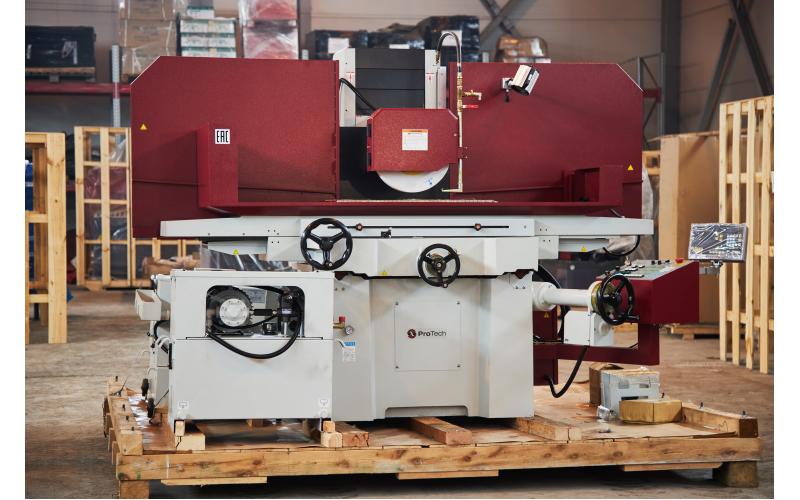

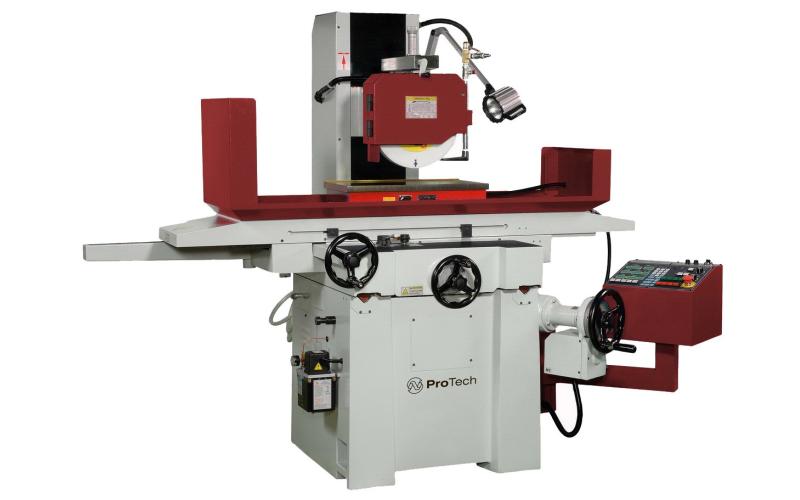

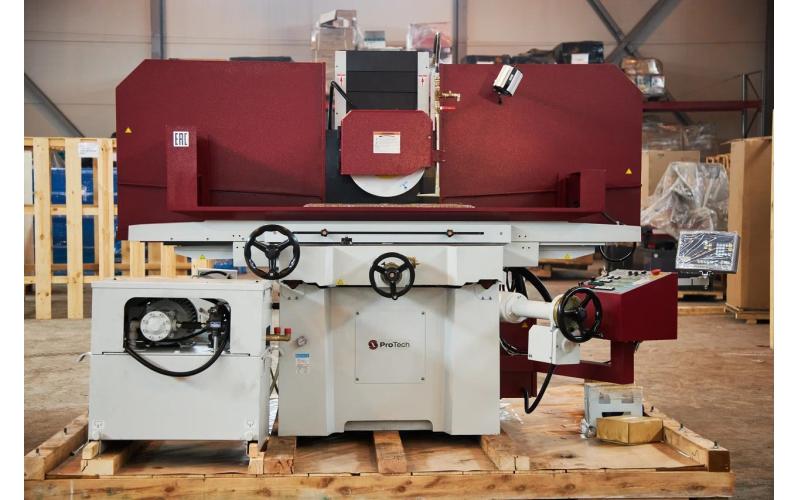

Плоскошлифовальный станок с крестообразным столом ProTech PFG-D4080AH
Станок в наличии
Станки предназначены для обработки торцом и периферией шлифовального круга плоских деталей небольшого размера. Достигаемая шероховатость Ra 1,25 - 0,02.
Технические характеристики
ProTech PFG-D4080AH
Стол установлен на направляющих и может перемещаться в 2-х направлениях. Продольное перемещение обеспечивает гидравлический цилиндр, поперечное – ходовой винт, вертикальное – ШВП.
Характеристики
| Габариты стола (Максимальная зона обработки), мм | 400×800 |
| Максимальное расстояние от оси вращения шпинделя до стола | 550 |
| Максимально разрешенная нагрузка на стол, кг | 400 |
Шлифовальная бабка
| Размер шлифовального круга (Ø×Высота×Отверстие), мм | 405×50×127 |
| Скорость вращения шлифовального круга, об/мин | 1450 |
| Вертикальная подача при повороте маховика на один оборот, мм | 2 |
| Вертикальная подача при повороте маховика на один градус, мм | 0,01 |
| Регулировка шага вертикальной подачи NC контроллера автоматической вертикальной подачи AD5 (опция), мм | 0,001 — 1,0 |
| Скорость быстрого подъема/опускания шлифовальной бабки (опция), мм/мин | 220 |
Стол
| Скорость продольного перемещения стола, м/мин | 5 — 25 |
| Дискретность автоматических поперечных перемещений, мм | 0,5 — 20 |
| Скорость поперечной подачи, м/мин | 900 |
| Поперечная подача при повороте маховика на один оборот, мм | 5 |
| Поперечная подача при повороте маховика на один градус, мм | 0,02 |
Мощность электродвигателей
| Двигатель привода вращения шлифовального круга, кВт | 3,75 |
| Двигатель насоса гидростанции, кВт | 1,5 |
| Мощность двигателя поперечной подачи, Вт | 150 |
| Мощность двигателя быстрой вертикальной подачи (опция), Вт | 150 |
| Двигатель насоса подачи СОЖ (опция), Вт | 100 |
Габаритные размеры и вес
| Размеры станка в плане (длина×ширина), мм | 3450×2050 |
| Высота станка, мм | 1900 |
| Вес, кг | 3250 |
Комплектация ProTech PFG-D4080AH
Стандартная комплектация
гидростанция;
шлифовальный круг;
фланец шлифовального круга;
съемник фланца шлифовального круга;
приспособление для правки шлифовального круга с креплением на столе;
алмазный карандаш;
опоры для установки станка;
лампа освещения зоны резания;
набор инструментов для технического обслуживания станка;
комплект технической документации на русском языке.
Опциональные комплектующие
электромагнитная плита;
вертикальная и поперечная микроподача (0,001 мм на лимб маховичка);
система ускоренных вертикальных перемещений;
устройство параллельной правки (ручное);
система охлаждения (бак СОЖ);
система удаления масляного тумана;
комбинированная система охлаждения СОЖ и удаления масляного тумана;
бак СОЖ с магнитным сепаратором;
бак СОЖ с бумажным фильтром;
бак СОЖ с автоматическим бумажным фильтром;
автоматическая регулировка поперечного хода с помощью переключателя на панели управления;
задняя стенка для дополнительной брызгозащиты;
инвертор привода шлифовального шпинделя;
дополнительный фланец шлифовального круга;
специализированные тиски;
автоматическая балансировка круга;
устройство цифровой индикации и линейный датчик отсчета перемещений.
