UNIMACH
LaserCut Optima
Установкилазерной резки
Лазерный раскройный комплекс
Модель в архиве!
Технические
характеристики
Новая
серия станков открывает широкие
производственные горизонты для среднего и малого бизнеса. Сочетание передовых
технологий: высокоскоростного и динамичного линейного привода,
быстродействующей внутренней цифровой сети и современной электроники со вполне
приемлемой стоимостью, позволяет считать эту модель одной из лучших в своем
классе.
Характеристики
| Рабочее перемещение по осям X, Y, Z, мм | 3030×1530×200 |
| Зона обработки, мм | 3000×1500 |
| Максимальная нагрузка на стол, кг | 1000 |
| Точность позиционирования по всем осям, мм | ±0,05 |
| Повторяемость позиционирования, мм | ±0,025 |
| Скорость свободных перемещений по осям X, Y, Z, м/мин | синхронно до 120 |
| Ускорение/торможение по осям X и Y | до 1,2 G |
| Тип устанавливаемого привода по оси Х | Линейный привод с прецизионной измерительной шкалой |
| Тип устанавливаемого привода по оси Y | Линейный привод с прецизионной измерительной шкалой |
| Тип устанавливаемого привода по оси Z | Сервопривод с безлюфтовым редуктором с дополнительной обратной связью по слежению, прецизионная шестерня-рейка |
| Тип источника излучения | Иттербиевый волоконный лазер |
| Мощность, Вт | 700-2000 |
| Лазерная оптическая головка | LH-103 с автоматической регулировкой фокусного расстояния |
| Стойка управления | UM-102 |
| Программное обеспечение | UniCut |
| Система охлаждения | Вода/Воздух |
| Система управления подачей газов | Двухканальная с ручным переключением |
| Система дымоудаления | Зональная с ручным переключением |
| Масса, не более, кг | 4300 |
| Габаритные размеры (ДхШхВ), мм | 4790×3230×2250 |
Максимальная толщина резки стали Ст3ПС, в зависимости от мощности установленного источника
| 700 Вт | 8 мм |
| 1000 Вт | 10 мм |
| 1500 Вт | 14 мм |
| 2000 Вт | 16 мм |
Комплектация
Стандартная комплектация
Жёсткая цельносварная термически обработанная фрезерованная станина
Координатная система портального типа
Облегчённый композитный портал
Высокоточные линейные направляющие с интегрированной обратной связью
Линейный привод осей X и Y
Система дымоудаления зональная
Иттербиевый волоконный лазер IPG Photonics
Система охлаждения вода/воздух (чиллер)
Система контроля фокусного расстояния FoCut
Лазерная оптическая головка LH-103
Стойка оператора UM-102 (IP65, с промышленным LCD дисплеем 19", стационарный пульт управления станком, выдвижная клавиатура)
Программное обеспечение UniCut
Система управления подачей газов двухканальная
Комплект ЗИП
Пуско-наладочные работы и обучение персонала
Опциональные комплектующие

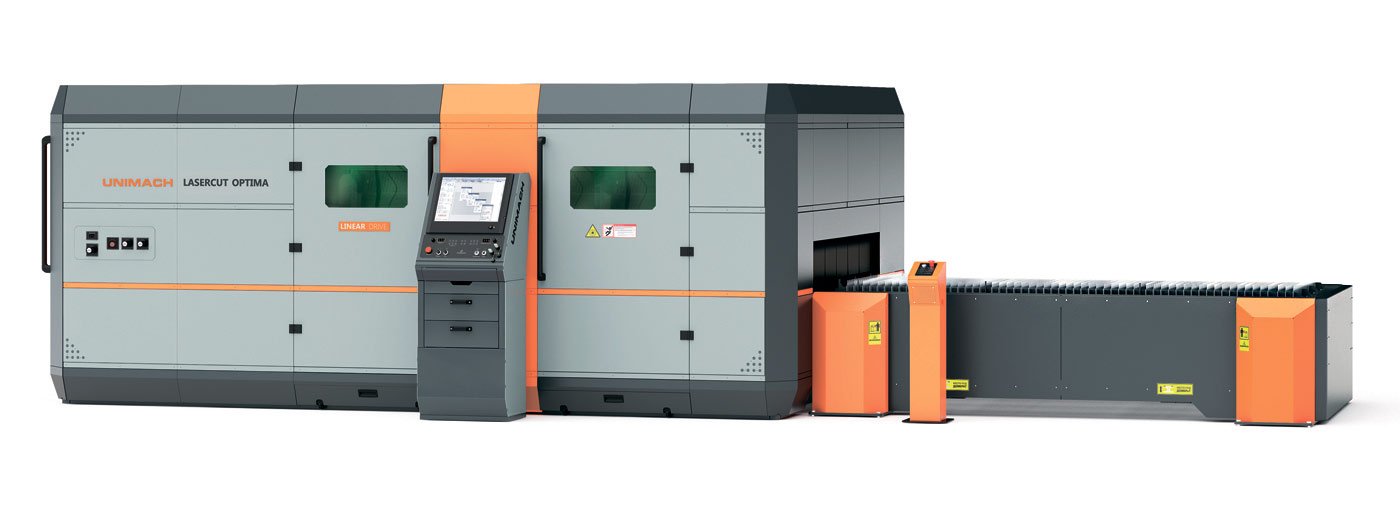

Кабинетная защита зоны резания
Автоматизированная паллета с Г-образным роликовым упором
Ручная паллета, с внешними стационарными держателями
Автоматизированная паллета, с внешними стационарными держателями
Автоматизированный челночный стол с фиксированным положением рабочей паллеты
Автоматизированный челночный стол с разными уровнями рабочих паллет
Ручной челночный стол с независимым перемещением паллет
Ручной челночный стол с зависимым перемещением паллет
Вытяжной вентилятор
Фильтро-вентиляционная установка Unimach AFU-8
Автоматическая газовая консоль на 4 газа
Компрессор AtlasCopco
Вертикальный криогенный газификатор
Защитные очки оператора
Лазерный барьер для защиты персонала
Модуль резки трубы TCM-Simple
Расширенный комплект ЗИП
Выносной пульт ручного управления UNIMACH
Сканер штрих-кодов
Производитель
| Компания «Юнимаш» занимается разработкой и производством технологических раскройных комплексов, предлагая своим заказчикам оптимальные стоимости и высококачественное обслуживание. С 2004 года проводятся опытно-конструкторские работы по созданию комплексов лазерного и плазменного раскроя листового металла, результаты которых с 2007 года внедряются в серийное производство. |
Россия
