UNIMACH
LaserCut Standard

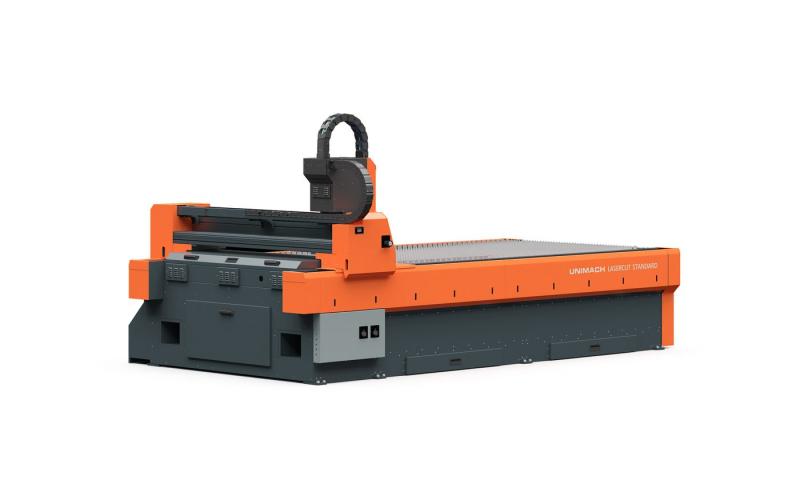

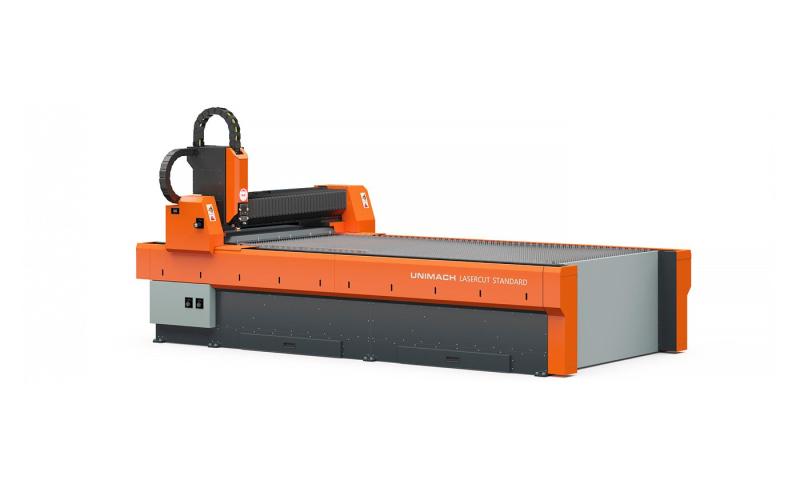

UNIMACH LaserCut StandardUNIMACH LaserCut Standard
UNIMACH LaserCut Standard
UNIMACH LaserCut Standard
Лазерный раскройный комплекс
Распечатать

Технические
характеристики

Станки лазерной резки металла серии Standard – недорогое и эффективное решение для малого и среднего бизнеса. Станки на базе портальной координатной системы приходят на помощь, когда, исходя из требований к скорости и количеству выпускаемой продукции, нет смысла приобретать дорогую установку с линейными приводами. В то же время установленные на станки серии Standard волоконные лазеры IPG Photonics обладают высокой производительностью и не требуют высококвалифицированного и дорогостоящего обслуживания.

Характеристики
Рабочее перемещение по осям X, Y, Z, мм 3030×1530×100
Зона обработки, мм 3000×1500
Максимальная нагрузка на стол, кг 1000
Точность позиционирования по всем осям, мм ±0,1
Повторяемость позиционирования, мм ±0,05
Скорость свободных перемещений по осям X, Y, Z, м/мин синхронно до 60
Ускорение/торможение по осям X и Y до 0,5 G
Тип устанавливаемого привода по оси Х Сервопривод с безлюфтовым редуктором, прецизионная шестерня-рейка
Тип устанавливаемого привода по оси Y Сервопривод с безлюфтовым редуктором, прецизионная ШВП
Тип устанавливаемого привода по оси Z Сервопривод с энкодером с дополнительной обратной связью по слежению, прецизионная ШВП
Тип источника излучения Иттербиевый волоконный лазер
Мощность, Вт 500-2000
Лазерная оптическая головка LH-103 с автоматической регулировкой фокусного расстояния
Стойка управления UM-101
Программное обеспечение UniCut
Система охлаждения Вода/Воздух
Система управления подачей газов Двухканальная с ручным переключением
Система дымоудаления Зональная с ручным переключением
Масса, не более, кг 4200
Габаритные размеры (Д×Ш×В), мм 4380х2610х2135
Максимальная толщина резки стали Ст3ПС, в зависимости от мощности установленного источника
500 Вт 6 мм
700 Вт 8 мм
1000 Вт 10 мм
1500 Вт 14 мм
2000 Вт 16 мм

Комплектация

Стандартная комплектация
Жёсткая цельносварная термически обработанная фрезерованная станина
Координатная система портального типа
Облегчённый композитный портал
Высокоточные линейные направляющие с интегрированной обратной связью
Сервопривод осей X и Y
Система дымоудаления зональная
Иттербиевый волоконный лазер IPG Photonics
Система охлаждения вода/воздух (чиллер)
Система контроля фокусного расстояния FoCut
Лазерная оптическая головка LH-103 с автоматической регулировкой фокусного расстояния
Стойка оператора UM-101 (IP65, с промышленным LCD дисплеем 19”, стационарный пульт управления станком, выдвижная клавиатура)
Программное обеспечение UniCut
Система управления подачей газов 2-канальная
Комплект ЗИП
Пуско-наладочные работы и обучение персонала
Опциональные комплектующие
Кабинетная защитная зоны резки
Ручной челночный стол с независимым перемещением паллет
Ручной стол с зависимым перемещение паллет
Автоматизированный челночный стол
Вытяжной вентилятор
Фильтро-вентиляционная установка AFU-8
Автоматическая газовая консоль (4 типа газа)
Компрессор
Вертикальный криогенный газификатор
Модуль резки труб TCM-Expert
Модуль резки труб TCM-Professional
Модуль резки труб TCM-Standard
Модуль резки труб TCM-Simple
Выносной пульт ручного управления
Сканер штрихкодов
Защитные очки оператора
Лазерный барьер для защиты персонала
Расширенный комплект ЗИП

Производитель

Компания «Юнимаш» занимается разработкой и производством технологических раскройных комплексов, предлагая своим заказчикам оптимальные стоимости и высококачественное обслуживание. С 2004 года проводятся опытно-конструкторские работы по созданию комплексов лазерного и плазменного раскроя листового металла, результаты которых с 2007 года внедряются в серийное производство.
