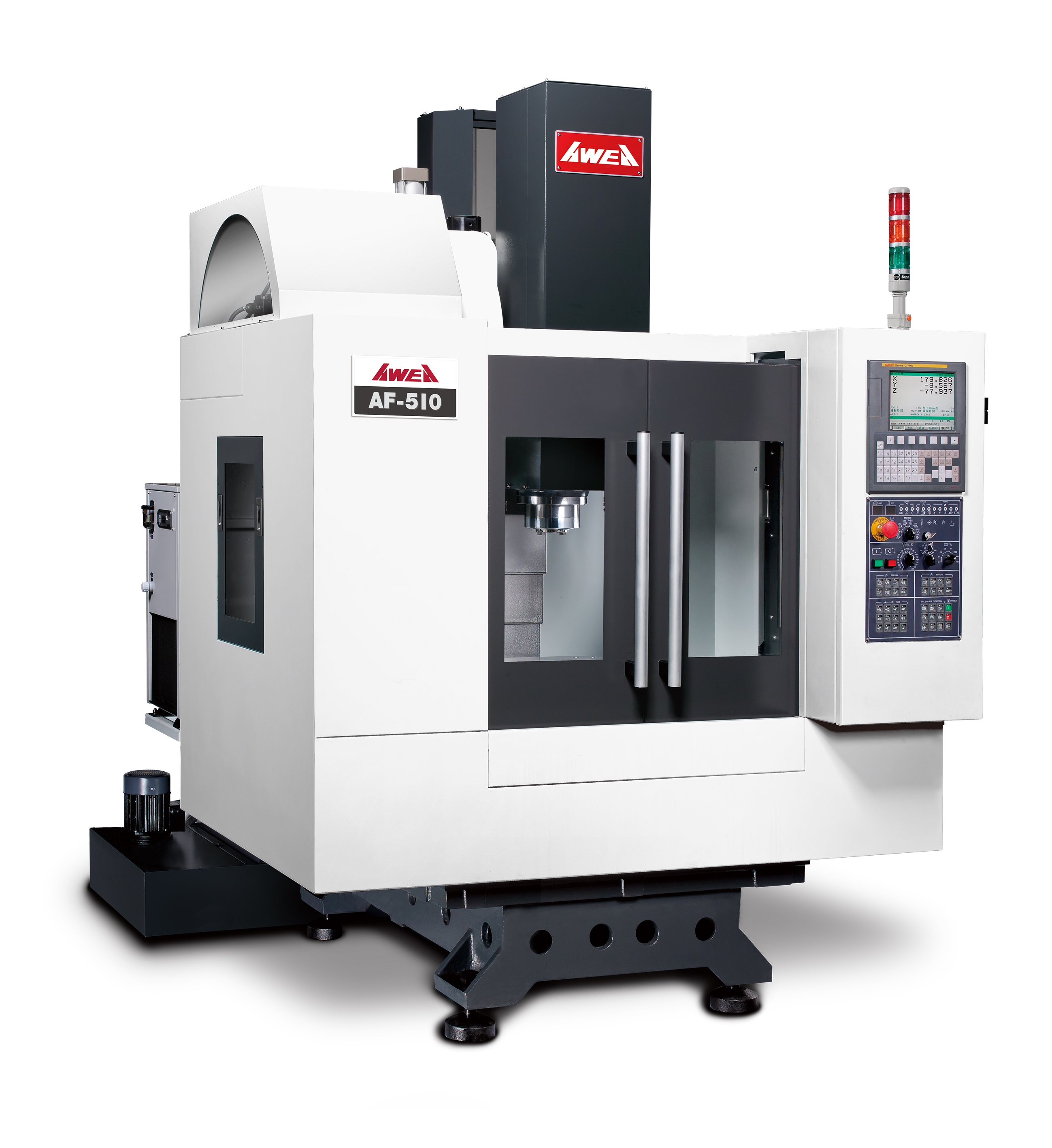

AWEA AF-510
AWEA AF-510
Высокоскоростной вертикально-фрезерный обрабатывающий центр
Распечатать

Технические
характеристики

Станки данной серии хорошо показывает себя при высокоскоростной обработке, например: пресс-форм или штампов.

Направляющие качения роликового типа сочетают в себе свойства достаточной жесткости и высокой скорости, что представляет собой оптимальное решение для общемашиностроительных и высокоскоростных видов обработки.

Устанавливаемые на станки AWEA шпиндели имеют систему масляной термостабилизации, а сопрягаемые поверхности станков, требующие высокой точности подвергаются процессу ручного шабрения.

Стол
Габаритные размеры, мм 610×400
Нагрузка на стол, кг 250
Шпиндельный узел
Тип привода прямой
Мощность (пост./30 мин.), кВт 5,5/7,5
Скорость вращения шпинделя, об/мин 10000
Конус шпинделя BT40
Скорость подач
Скорость холостого хода по осям X и Y, м/мин 50
Скорость холостого хода по оси Z, м/мин 50
Рабочая подача на все оси, м/мин 20
Инструментальный магазин
Тип исполнения барабан
Количество позиций, шт 20
Устройство смены инструмента рука–манипулятор
Макс. диаметр инструмента/через одно гнездо, мм 70/135
Макс. длина инструмента, мм 200
Макс. вес инструмента, кг 4
Прочие данные
Система ЧПУ Fanuc 0i-M
Вес станка, кг 2000
Электропотребление, кВА 15
Рабочая зона
Высота от поверхности стола до торца шпинделя, мм 100~430
Расстояние от оси вращения шпинделя до колонны, мм 473
Основные размеры обработки
Перемещение по оси X, мм510
Перемещение по оси Y, мм400
Перемещение по оси Z, мм330
Тип направляющихКачения

Комплектация

Стандартная комплектация
цельнолитая чугунная станина;
направляющие качения HIWIN;
система ЧПУ FANUC 0i-M;
дополнительный пульт с маховиком для управления станком;
Ethernet, RS-232 и USB порты;
функция жесткого нарезания резьбы;
шпиндель: BT (SK) 40; 10000 об/мин; 5,5/7,5 кВт; прямой привод;
пистолеты для СОЖ и сжатого воздуха;
система автоматической смазки;
система подачи СОЖ;
инструментальный магазин Барабанного типа на 20 позиции;
устройство для уборки стружки шнекового типа с тележкой для стружки;
кабинетное ограждение рабочей зоны;
освещение рабочей зоны;
трехцветная сигнальная лампа;
теплообменник для электрического шкафа;
набор инструмента для установки и обслуживания станка;
опоры и нивелировочные болты;
трансформатор (380В/440В, 3 фазы);
телескопическая защита направляющих и ШВП;
документация к станку и на систему ЧПУ на английском и русском языках
Опциональные комплектующие
система масляной термостабилизации шпинделя;
шпиндель с прямым приводом 12000 или 15000 об/мин;
система подачи СОЖ через шпиндель 20 Бар;
отделитель масла от СОЖ;
функция смыва стружки со стенок станка внутри рабочей зоны;
замена шнека для уборки стружки на конвейер;
полное кабинетное ограждение включая крышу;
функциональность AICC II и хранилище данных для системы ЧПУ Fanuc 0i-M;
замена системы ЧПУ на Mitsubishi M80 или M800;
система автоматизированного измерения длины инструмента или габаритов обрабатываемой детали RENISHAW (Великобритания) или BLUM (Германия)

Производитель

AWEA MECHANTRONIC CO., LTD является признанным лидером в производстве фрезерного оборудования с ЧПУ на Востоке. Компания 25 лет специализируется в производстве портальных станков, горизонтально-расточных центров, пятикоординатных центров и вертикальных обрабатывающих центров.
