AWEA
AV-610

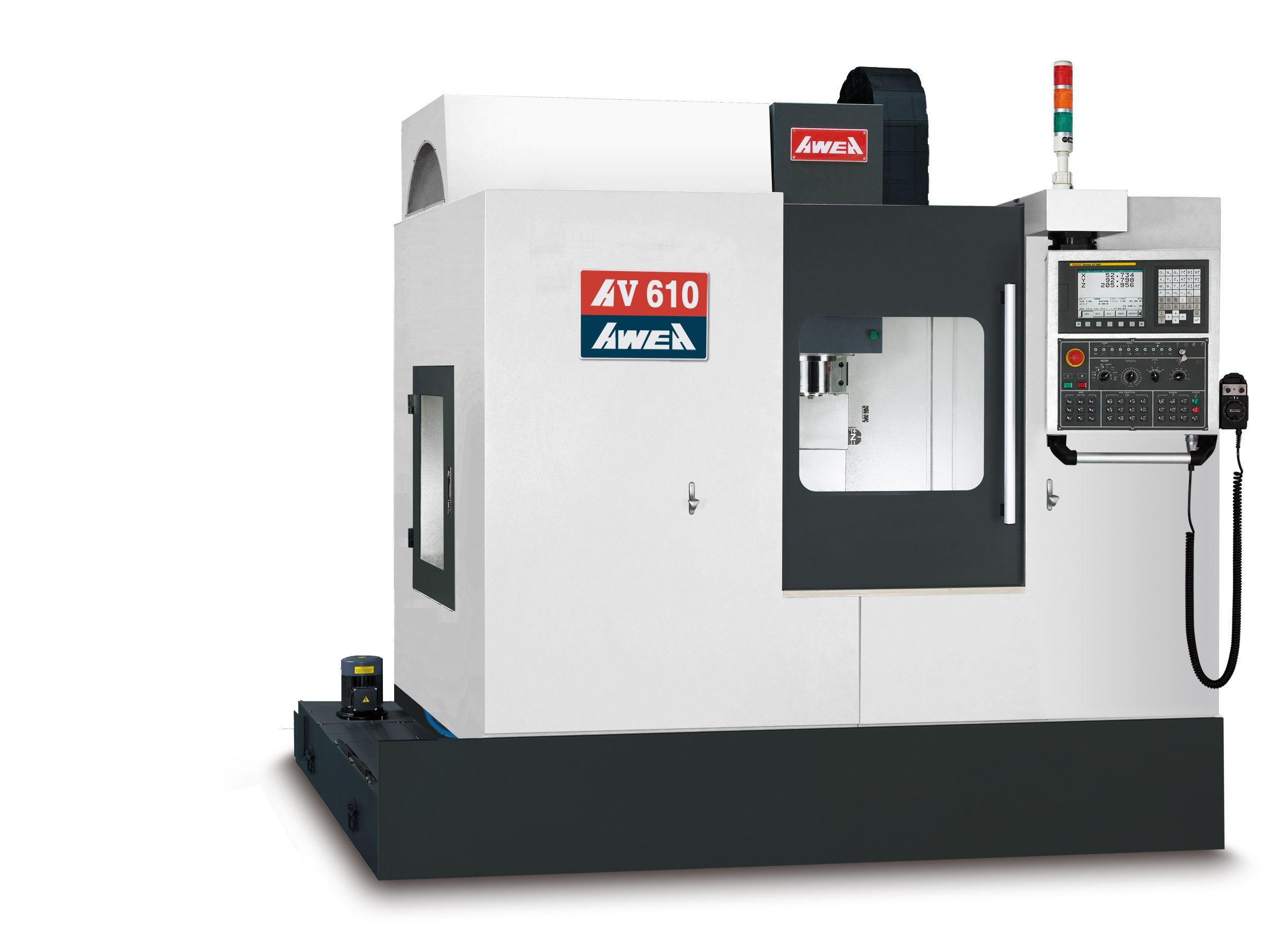

AWEA AV-610
AWEA AV-610
Распечатать

Технические
характеристики

Рабочая зона
Перемещение по оси X, мм 610
Перемещение по оси Y, мм 450
Перемещение по оси Z, мм 450
Перемещение от стола до фланца шпинделя, мм 150~600
Стол
Габаритные размеры, мм 700×450
Нагрузка на стол, кг 450
Т-образные пазы (количество×ширина×шаг) 4×14×100
Расстояние от оси вращения шпинделя до колонны, мм 558
Шпиндельный узел
Мощность (пост./30 мин.), кВт 7,5/11
Скорость вращения шпинделя, об/мин 8000
Конус шпинделя BT40
Тип передачи (опция) ременная
Скорость подачи
Скорость холостого хода по осям X и Y, м/мин 32/32
Скорость холостого хода по осям Z, м/мин 24
Рабочая подача на все оси, м/мин 1~10
Мощность приводов X/Y/Z, кВт 3/3/4
Направляющие
Тип направляющих качения
Инструментальный магазин
Количество позиций, шт. 24
Устройство смены инструмента рука – манипулятор
Максимальный диаметр инструмента/через одно гнездо, мм 80/150
Время смены инструмента (инструмент на инструмент), сек 2,5 (1,5)
Максимальная длина инструмента, мм 250
Максимальный вес инструмента, кг 7
Хвостовик инструмента BT40
Точность станка
Точность позиционирования, мм ±0,005
Точность повторяемости, мм ±0,003
Система СОЖ
Бак СОЖ, литр 150
Мощность помпы, кВт 0,53+0,85
Потребность в пневматике
Потребление сжатого воздуха, кг/см² 6
Система ЧПУ
Fanuc Oi-MD Oi-MD
Мощность потребления, кВА 20
Габаритные размеры
Длина станка, м 2,4
Ширина станка, м 2,3
Высота станка, м 2,48
Вес станка, кг 3500
Основные параметры
Наличие ЧПУда
Основные размеры обработки
Перемещение по оси X, мм610
Перемещение по оси Y, мм450
Перемещение по оси Z, мм450
Тип направляющихКачения

Комплектация

Стандартная комплектация
FANUC Oi-MD
8.4" Цветной LCD монитор + Manual guide Oi
Полное ограждение рабочей зоны
Шпиндель: 8000 об/мин
Магазин инструментальный на 24 позиции, BT40
Система маслянойтермостабилизации шпинделя
Жесткое нарезание резьбы
Система автоматической смазки
Система подачи СОЖ
Телескопическая защита направляющих и ШВП на 3 оси
Конвейер для уборки стружки шнекового типа
RS-232 порт
Освещение рабочей зоны
Трехцветная сигнальная лампа
Теплообменник для электрического шкафа
Набор инструмента для установки и обслуживания станка
Опоры и нивелировочные болты
Трансформатор (380 В/440 В, 3 фазы)
Опциональные комплектующие
Дополнительный кондиционер для электрического шкафа
Система ЧПУ (Siemens, Heidenhain, Fanuc, Mitsubishi)
Высокоскоростной шпиндель 10 000 об/мин
Подача СОЖ через шпиндель
Устройство для привязки и контроля износа инструмента (Renishaw, Metrol)
Поворотный стол для 4- или 5-осевой обработки
Коллектор тумана СОЖ
Система образования тумана СОЖ
Отделитель масла от СОЖ
Дополнительный конвейер для стружки
Тележка для стружки

Производитель

AWEA MECHANTRONIC CO., LTD является признанным лидером в производстве фрезерного оборудования с ЧПУ на Востоке. Компания 25 лет специализируется в производстве портальных станков, горизонтально-расточных центров, пятикоординатных центров и вертикальных обрабатывающих центров.
