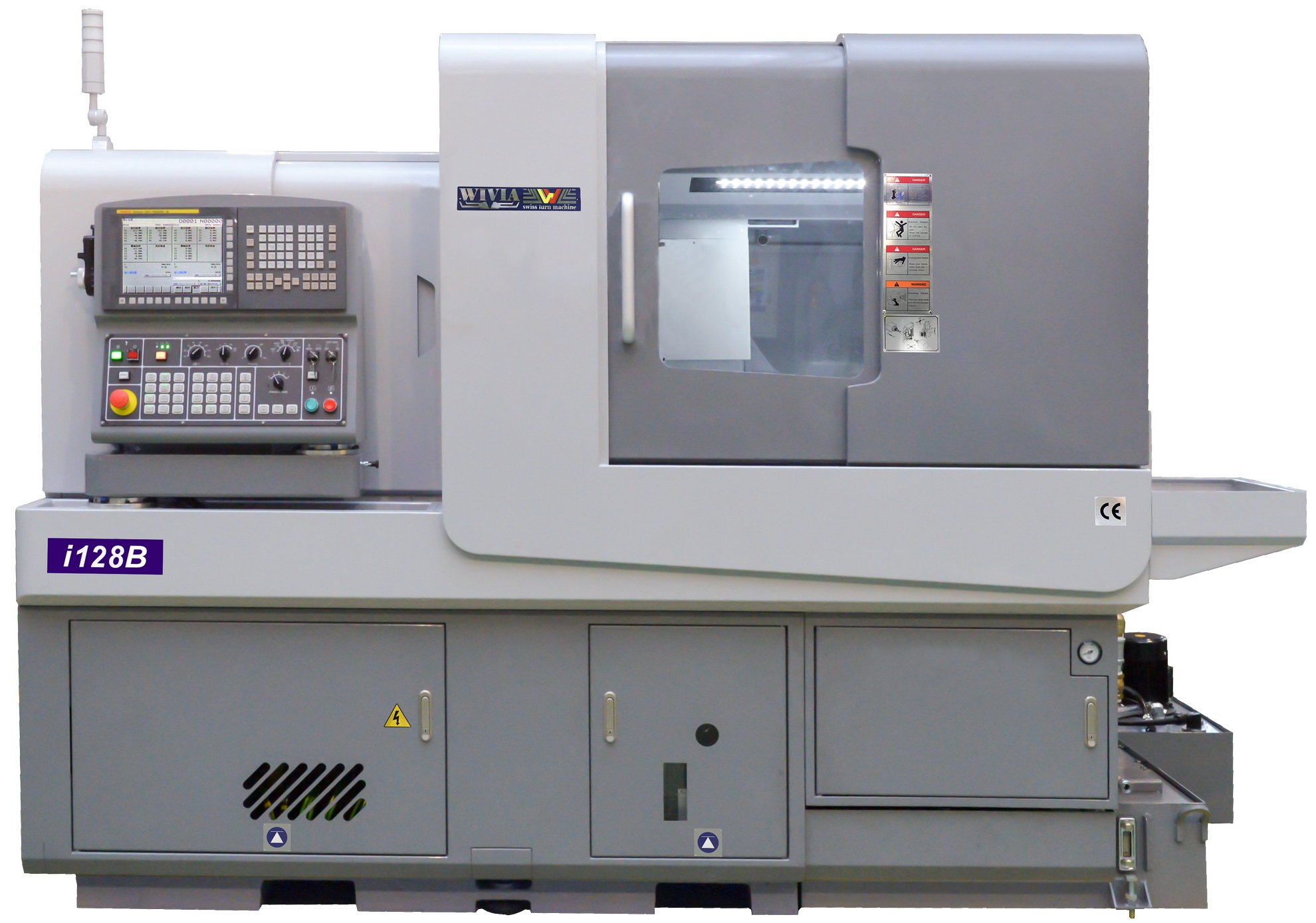

WIVIA i128B/i129BWIVIA i128B/i129B
WIVIA i128B/i129B
WIVIA i128B/i129B
Автоматы продольного точения WIVIA серии «i» могут обрабатывать пруток до диаметров 12, 20 и 26 мм.
Распечатать

Технические
характеристики

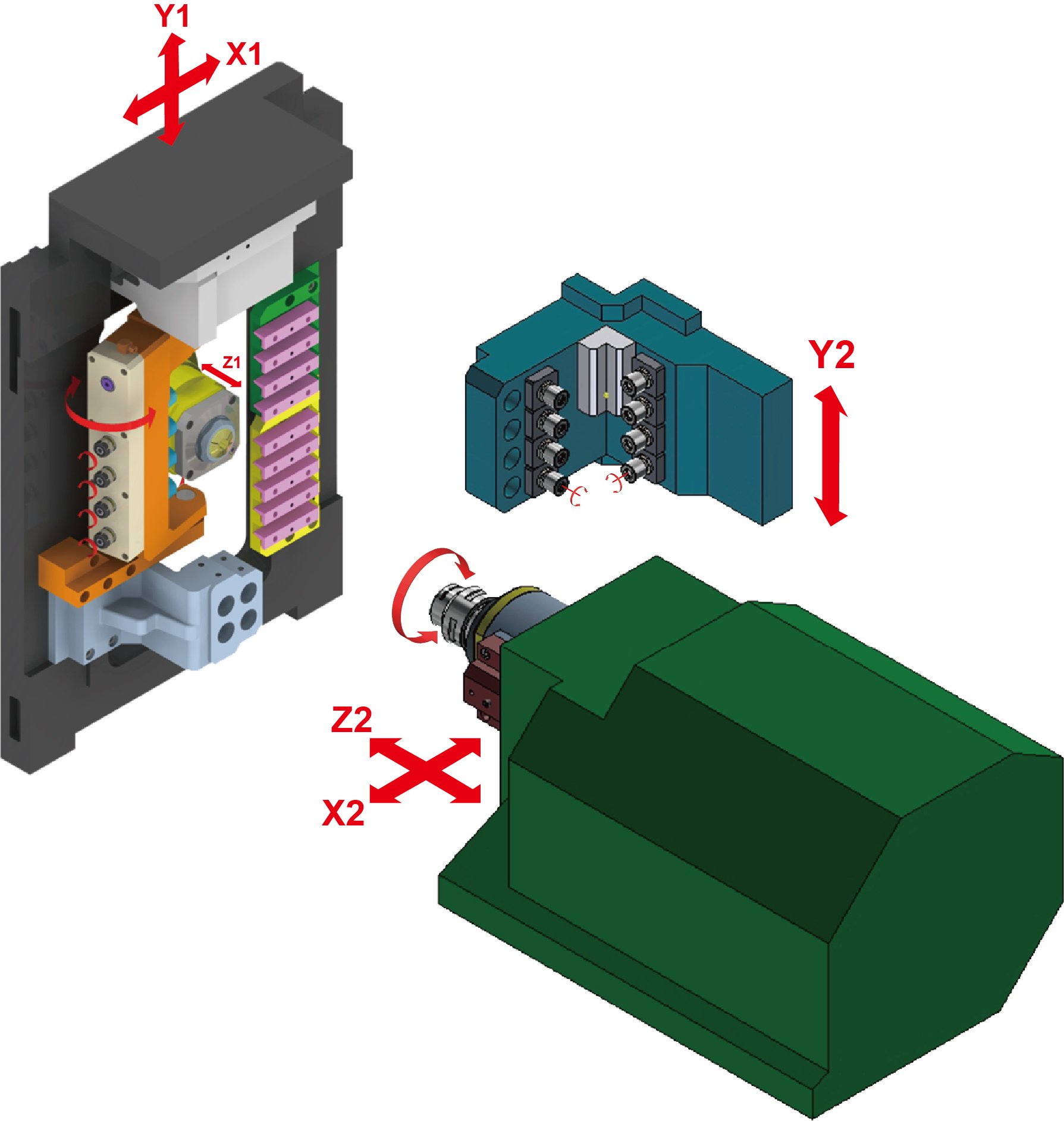

Автоматы продольного точения WIVIA серии «i» могут обрабатывать пруток до диаметров 12, 20 и 26 мм. Отличаются наличием 8- или 9-осевой обработки с возможностью работать в 4-х или 5-канальном режиме. А наличие поворотной B-оси позволяет проводить полноценную 5-осевую фрезерную обработку.
Характеристики
Макс. количество одновременно управляемых осей (на один канал) 4/5
Максимальный диаметр обработки, мм Ø12
Максимальная длина обработки с вращающимся люнетом, мм 220
Максимальная длина обработки с неподвижным люнетом, мм 240
Максимальная длина обработки без люнетного узла, мм 30
Количество резцов для наружной обработки, шт. 9 (10×10)
Количество резцов для внутренней обработки, шт. 4 (Ø25)
Количество радиального приводного инструмента главного шпинделя (ER11) по оси В, шт. 4 (ER11)
Количество радиального приводного инструмента противошпинделя (ER11) по оси В, шт. 4 (ER11)
Угол поворота оси В, градусы 0~135°
Количество радиального приводного инструмента, шт. 4 (ER16)
Количество инструмента для глубокого сверления с установкой на противошпинделе, шт. 1 (Ø25)
Количество управляемых осей (включая ось С), шт. 8/9
Дискретность поворота оси C, градусы 0,001°
Максимальная частота вращения главного шпинделя, об/мин 10000
Максимальная частота вращения противошпинделя, об/мин 10000
Ускоренная подача по осям X1/X2/Z1/Z2/Y1/Y2, м/мин 30
Мощность двигателя главного шпинделя, кВт 2,2/3,7
Мощность двигателя противошпинделя, кВт 2,2/3,7
Тип главного и противошпинделя встроенный
Мощность двигателя приводного инструмента оси В, КВт 1,4
Максимальная частота вращения приводного инструмента оси В, об/мин 6000
Мощность двигателя приводного инструмента противошпинделя, КВт 1,4
Максимальная частота вращения приводного инструмента противошпинделя, об/мин 8000
Объём бака масла, л 2
Давление пневмосистемы, MПa 0,6
Расход воздуха, л/мин 10
Габаритные размеры Д×Ш×В, мм 2400×1356×1900
Объём бака СОЖ, л 290
Вес, кг 2900/2950
Основные параметры
Наличие ЧПУда
Мощность шпинделя, кВт2,2/3,7
Основные размеры обработки
Максимальный обрабатываемый диаметр, мм12
Максимальная обрабатываемая длина, мм240
Макс. Ø обработки, мм12
Макс. длина обработки, мм240
Макс. Ø прутка, мм12

Комплектация

Стандартная комплектация
Улавливатель готовых деталей (до 100 мм)
Конвейер готовых деталей
4 радиальных приводных инструмента противошпинделя (ER-16) для станка i129B
4 резца (Ø25) для внутренней обработки противошпинделя для станка i129B
Лоток для сбора деталей
Трёхцветная лампа состояния станка
Освещение рабочей зоны
Набор инструмента для обслуживания станка
Система подачи СОЖ с баком 290 литров
Система смазки для направляющих и ШВП
Система воздушного охлаждения шпинделей
Механическая (пневматическая) система зажима шпинделей
Система извлечения деталей противошпинделя (пневматическая)
Устройство контроля потока СОЖ
Теплообменник электрошкафа
Безопасная блокировка дверей рабочей и шпиндельной зон
Стекло рабочей зоны по нормам безопасности СЕ
Система автоматического выключения станка
Руководство оператора
Manual guide i
Опциональные комплектующие
Стабилизатор
Маслоотделитель
Конвейер для убора стружки с тележкой
Система охлаждения СОЖ
Система подачи СОЖ высокого давления 50/70/140 бар
Уловитель длинных деталей до 200 мм
Податчик прутка 3 м, 4 м
Система масляного охлаждения шпинделей
Гидравлическая система зажима шпинделей
Кондиционер электрошкафа
Держатель отрезного инструмента
Держатель вихревого нарезания резьбы
Держатель для зубофрезеровки червячными фрезами
Обновление ЧПУ до Fanuc 31iB5 для 5-осевой одновременной обработки

Производитель

Компания WIVIA Масhinегу Со. Ltd. с момента основания она сосредоточила свое внимание на производстве высокоточных автоматов продольного точения швейцарского типа (Swiss type). На сегодняшний день линейка оборудования позволяет решать широчайший круг задач, традиционных для оборудования данного типа.

ТайваньТайвань
Работает с 2014 года.
