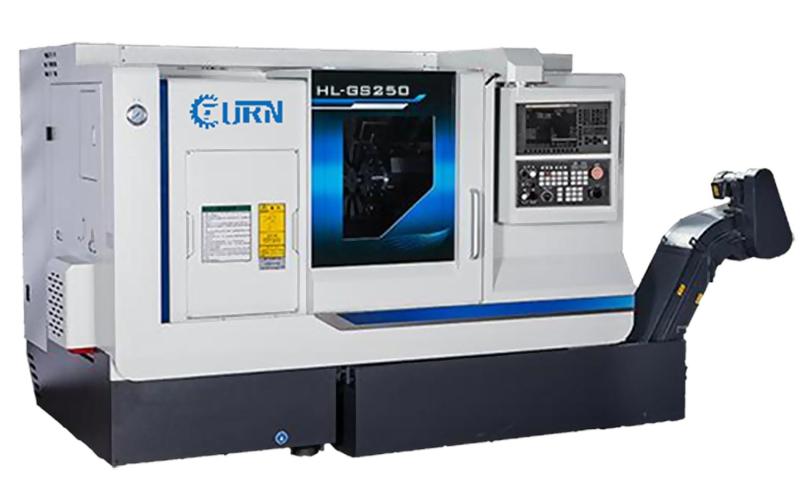

Токарный обрабатывающий центр OTURN HL-GS250M

HL-GS250M — это универсальный токарный станок с ЧПУ с наклоненной станиной на роликовых направляющих качения с приводным инструментом, осью С и задней бабкой.

Лизинг и кредит

Токарный обрабатывающий центр OTURN HL-GS250M Токарный обрабатывающий центр

Технические
характеристики

Станина, шпиндельная бабка, опора инструментального суппорта — это цельнолитые отливки из чугуна, усиленные ребрами жесткости. Сама станина наклонена под углом 30 градусов. Такая геометрия обеспечивает максимально возможные показатели жесткости и стабильности обработки.

Управляет станком современная японская система ЧПУ — Fanuc 0i-TF Plus с модулем диалогового программирования и 3D-симуляции Manual Guide i.

Главный шпиндель разработан и изготовлен заводом-изготовителем станка, вращается в высокоточных подшипниках японской фирмы NSK и приводится в движение мощным сервомотором фирмы Fanuc.

Револьверная голова изготавливается Немецкой фирмой SAUTER и выполнена по стандарту ВМТ-55.
Для поджима заготовок станок оснащен гидравлической программируемой задней бабкой.
Заказчик может выбрать направление конвейера для выгрузки стружки «вправо» или «назад».

Характеристики

Система ЧПУ	Fanuc 0i-TF Plus
Габариты рабочей зоны
Макс. диаметр над станиной, мм	600
Макс. диаметр над суппортом, мм	420
Макс. обтачиваемая длина, мм	600 / 580
Главный шпиндель
Тип привода	ременный
Фланец шпинделя	A2-8
Диаметр патрона, дюйм	10
Частота вращения шпинделя, об/мин	3 500
Мощность сервомотора шпинделя, S1/S6, кВт	15/18,5
Диаметр прутка, мм	78
Перемещения
По оси Z, мм	275
По оси X, мм	600
Подачи
Скорость холостого хода по осям Z, X, м/мин	20
Диаметр винта ШВП по осям Z; X, мм	40 ; 36
Ширина направляющих, мм	45
Точность
Позиционирование по VDI 3441, мм	≤0,010
Повторяемость по VDI 3441, мм	≤0,005
Дискретность оси С, градус	0,001
Револьверная голова
Система крепления инструмента	BMT-55
Количество инструмента / из них приводные	12 / 12
Сечение державки токарного инструмента, мм	25×25
Сечение осевого инструмента, мм	40
Мощность сервомотора приводного инструмента, кВт	3,7
Задняя бабка
Ход тела задней бабки, мм	625
Посадка под задний центр	МТ5
Тип	гидравлическая программируемая

Прочие данные

Объем бака СОЖ, литры	240
Требования к подключаемой электросети, В/Гц	380 / 50
Электропотребление, кВА	25
Требование к подключаемому сжатому воздуху, МПа	0,6
Вес станка, кг	5 000
Габариты станка (Д×Ш×В), мм	2 900×1 900×2 000

Основные параметры

Наличие ЧПУ	да
Мощность шпинделя, кВт	15/18,5

Основные размеры обработки

Макс. Ø обработки, мм	420
Макс. длина обработки, мм	600
Макс. Ø прутка, мм	78

Комплектация

Стандартная комплектация

Литая чугунная наклоненная станина, усиленная ребрами жесткости

Роликовые направляющие качения

Кабинетное ограждение рабочей зоны

Система ЧПУ Fanuc 0i-TF с диагональю монитора 10,4 дюйма

Разъемы: Ethernet, USB, PCMCIA (CF-card)

Главный шпиндель с ременным типом привода

Гидростанция

Полый гидроцилиндр и гидравлический трехкулачковый патрон диаметром 10 дюймов

Комплект сырых кулачков для трехкулачкового патрона диаметром 10 дюймов

Комплект каленых кулачков для трехкулачкового патрона диаметром 10 дюймов

Электромеханическая револьверная голова с осью C и посадкой под держатели инструмента BMT-55

Комплект держателей статичного инструмента:

_ держатель радиального токарного инструмента 25×25 мм 2 шт.

_ держатель осевого расточного инструмента Ø40мм 3 шт.

Теплообменник электрошкафа

Система подачи СОЖ (4 Бар)

Защита для направляющих и ШВП

Система автоматической смазки

Конвейер для уборки стружки

Наклоняемая тележка для стружки на колесиках

Инструмент для установки и обслуживания станка

Трансформатор

Документация к станку и системе ЧПУ

Упаковка станка для безопасной перевозки по морю

Опциональные комплектующие

Модуль диалогового программирования и 3D-симуляции Fanuc Manual Guide i

Система измерения длины инструмента

Система сбора масляного тумана

Отделитель масла от СОЖ

Пистолеты для СОЖ и сжатого воздуха

Приводной блок 0 градусов

Приводной блок 90 градусов

Приводной блок с регулируемым углом наклона инструмента

Замена теплообменника в электрошкафе на кондиционер

Автоматический податчик прутка (барфидер)

Цанговый патрон на главный шпиндель

Оснастка и режущий инструмент;

Производитель

Ningbo Oturn Machinery Co., Ltd, основана в 1994 году и расположена в китайском городе Нинбо. Занимаемая площадь компании — 120000 квадратных метров. Численность персонала насчитывает 320 человек.

Китай

Работает с 1994 года.
