Quick-TECH T8 Hybrid
Quick-TECH T8 Hybrid
Токарно-фрезерный автомат T8 Hybrid сочетает в себе все преимущества двух инструментальных систем: револьверной головки и инструментальной колонны.
Распечатать

Технические
характеристики

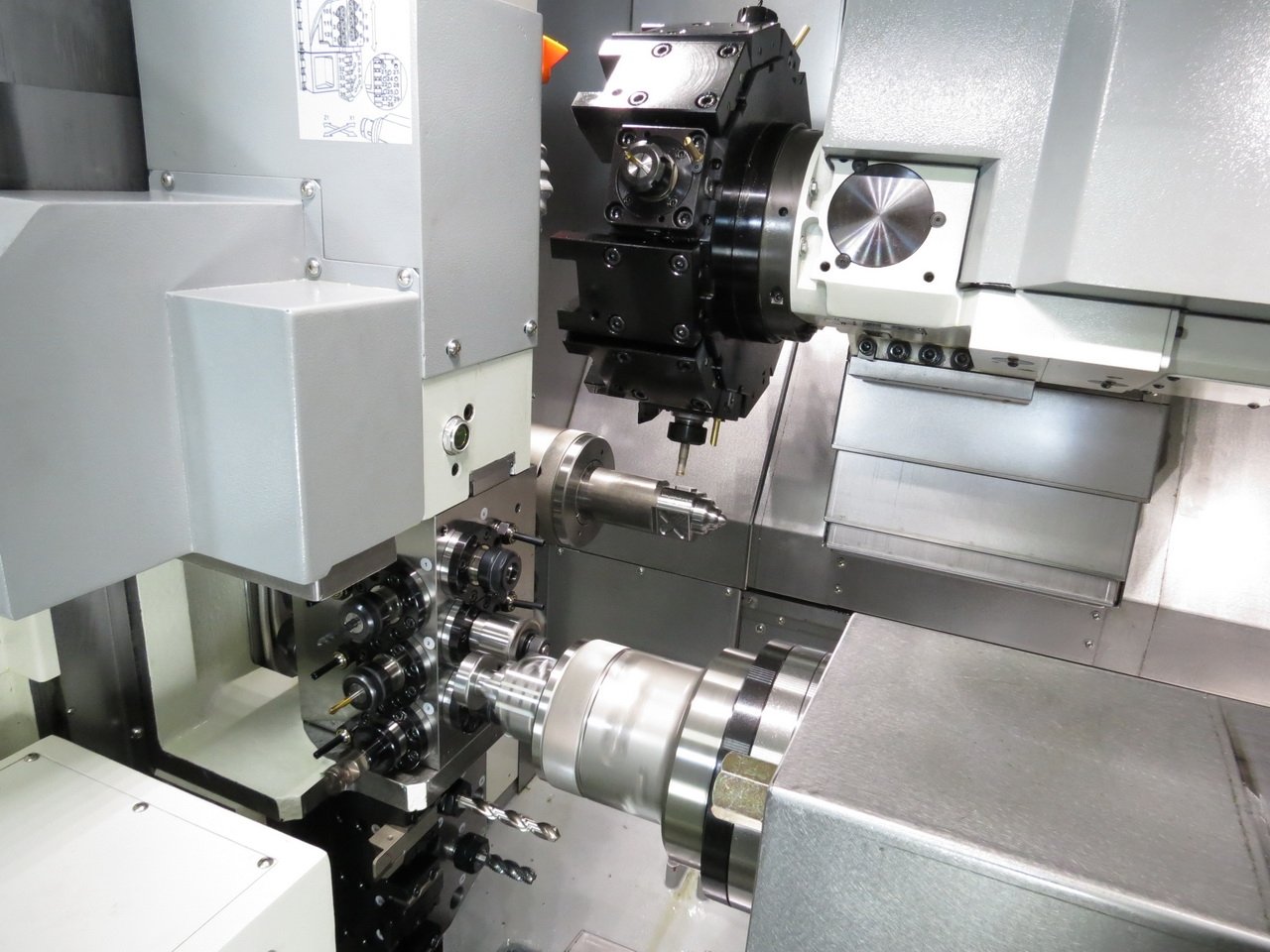

Токарно-фрезерный автомат T8 Hybrid сочетает в себе все преимущества двух инструментальных систем: револьверной головки и инструментальной колонны.

Наличие функций приводного инструмента на двух станциях, 9 осей и противошпинделя, обеспечивают этому станку уникальную функциональность. А возможность одновременной обработки в 2-х шпинделях, увеличивает производительность.

Основные размеры обработки
Максимальный устанавливаемый диаметр, мм 500
Максимальный диаметр обработки прутка, мм 65
Максимальная обрабатываемая длина, мм 350
Основной шпиндель
Фланец шпинделя для цангового патрона/трёхкулачкового патрона KK6-185E60B/А2-6
Диаметр патрона, мм 185 (8")
Отверстие в шпинделе, мм 66
Частота вращения шпинделя, об/мин 4000
Мощность шпинделя <пост./30 мин>, кВт 7,5/11
Противошпиндель
Фланец шпинделя для цангового патрона трёхкулачкового патрона KK5-173E42B/А2-5
Диаметр патрона, мм 173 (7")
Отверстие в шпинделе, мм 32
Частота вращения шпинделя, об/мин 4000
Мощность шпинделя (постоянная), кВт 5,5
Перемещения
Z-ось, мм 375
Z1-ось, мм 335
X-ось, мм 220
Y-ось, мм 80
B–ось (опция), град 360
Точность
Точность позиционирования, мм ±0,005
Точность повторяемости, мм ±0,003
С-ось, град 0,001
Инструмент
Максимальное количество радиального токарного инструмента на основной шпиндель (ревельверная головка) 12
Максимальное количество осевого инструмента на основной шпиндель (револьверная головка) 12
Максимальное количество радиального токарного инструмента на противошпиндель (револьверная головка+инструментальная колонна) 12+5
Максимальное количество осевого инструмента на противошпиндель (револьверная головка + инструментальная колонна) 12+9
Максимальное количество приводного инструмент для  шпинделя (револьверная головка) 12
Максимальное количество приводного инструмент для противошпинделя (револьверная головка + инструментальная колонна) 12+9
Сечение державки радиального инструмента (инструментальная колонна), мм 20×20
Сечение державки радиального инструмента (револьверная головка), мм 25×25
Сечение державки осевого инструмента (инструментальная колонна), мм ER20
Сечение державки осевого инструмента (револьверная головка), мм ER32
Максимальная скорость приводного инструмента, об/мин 4000
Мощность приводного инструмента (инструментальная колонна), кВт 1 (1,5)
Размер державки приводного инструмента (инструментальная колонна), мм ER20
Мощность приводного инструмента (револьверная головка), кВт 3,7
Время смены инструмента, сек 0,3
Общие данные
Размеры станка (Д×Ш×В), м 3,5×1,95×1,97
Вес, кг 5500

Комплектация

Стандартная комплектация
Mitsubishi M70;
цанговый патрон с проходным сечением под пруток 60 мм на главном шпинделе;
приводная револьверная головка стандарта BMT 55;
приводной блок для инструментального стола с В осью на 12 позиций;
инструментальная колонна с токарным инструментом для противошпинделя и с осевым инструментом;
8,4" LCD монитор;
гидравлический цилиндр и цанговый патрон для основного и противошпинделя;
гидростанция;
система подачи СОЖ;
защита для направляющих и ШВП;
система автоматической смазки;
трехцветная сигнальная лампа;
освещение рабочей зоны;
руководство по эксплуатации и программированию;
инструмент для установки и обслуживания станка;
трансформатор;
конвейер для уборки стружки;
тележка для уборки стружки;
улавливатель деталей;
конвейер деталей;
интерфейс подключения податчика прутка
Опциональные комплектующие
Y-ось 80 мм;
установка системы ЧПУ Fanuc;
установка для сборки инструмента вне станка;
установка демонстрации состояния станка на дисплее;
дисплей размером 15";
податчик прутка Ø65 мм длиной до 1,5 м Bar feeder BA-65

Производитель

Компания Quick-ТЕСН Масhinегу Со., Ltd была основана в 1995 году. С момента своего основания компания Quick-ТЕСН сосредоточила свое внимание на производстве высокоточных станков сравнительно небольшого размера.
