Takisawa
NEX-906

Токарное
оборудование

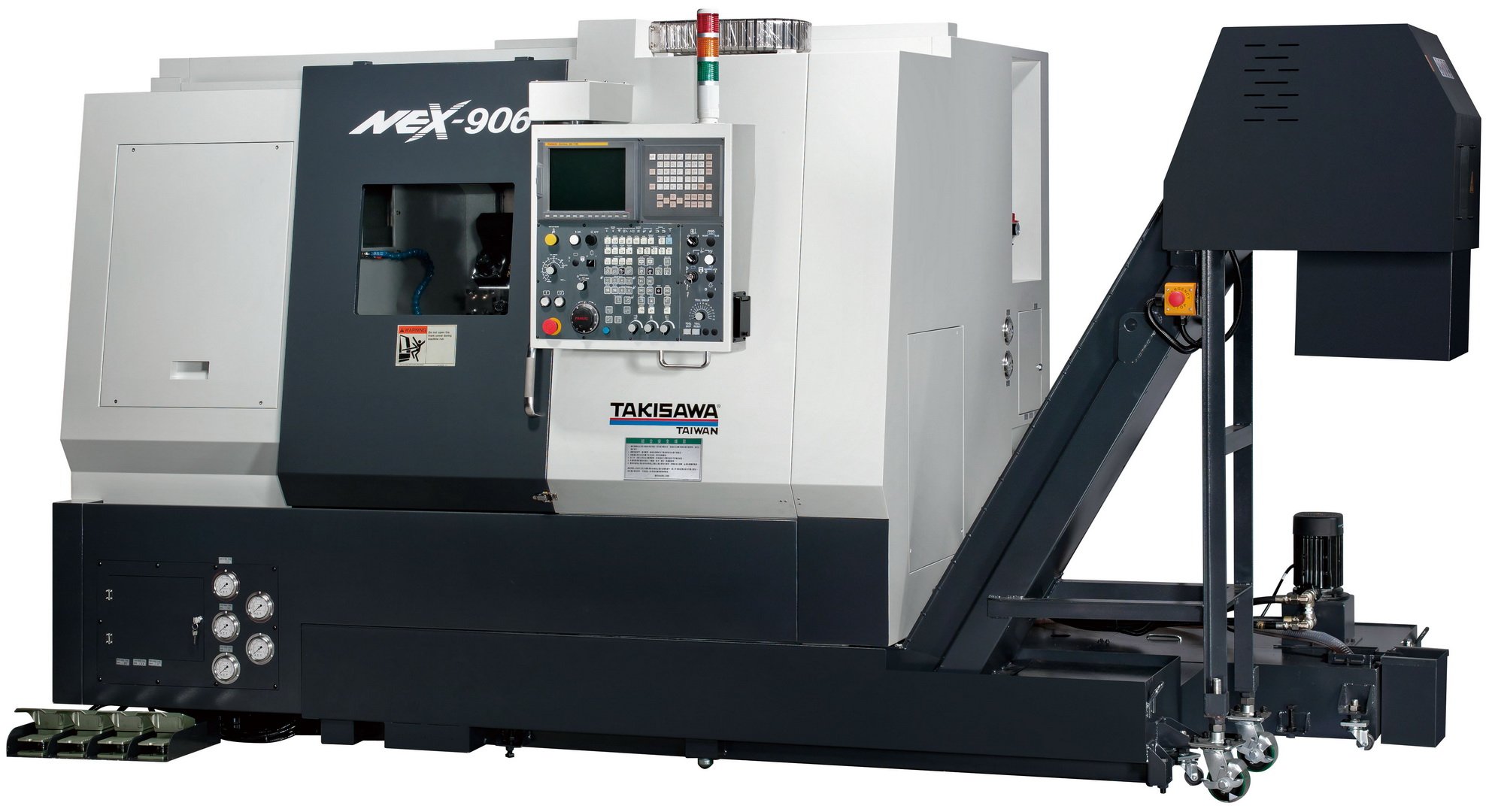

Takisawa NEX-906
Takisawa NEX-906
Горизонтально-токарные обрабатывающие центры с направляющими качения для скоростной обработки деталей
Распечатать

Технические
характеристики

С самого начала своей деятельности Taiwan Takisawa наладила производство 2-осевых станков серии NEX-100. Эти модели уже являются классикой и обладают стабильной и точной работой. А сочетание цельнолитой станины наклонного типа с направляющими качения обеспечивает скоростную и точную обработку.
Характеристики
Система ЧПУ
Максимальный обрабатываемый диаметр, мм
240
Максимальная длина, мм
350
Фланец шпинделя, тип
А2-5
Диаметр патрона, дюйм
8"
6"
Частота вращения шпинделя, об/мин
3500
6000
Мощность шпинделя, кВт
7,5/11
Диаметр прутка, мм
63
46 (63)
Индексация оси С1
0,001
Отверстие в шпинделе, мм
44
Мощность шпинделя (пост./30 мин), кВт
5,5/7,5
Индексация оси С2
0,001
Z-ось, мм
425
X-ось, мм
160
Y-ось, мм
±40
B-ось, мм
485
Скорость холостого хода Z-оси, м/мин
20
Скорость холостого хода Х-оси, м/мин
24
Скорость холостого хода Y-оси, м/мин
10
Скорость холостого хода B-оси, м/мин
20
Точность позиционирования, мм
±0,005
Точность повторяемости, мм
±0,003
Количество инструмента, позиций
12
Сечение державки, мм
20×20
Сечение осевого инструмента, мм
32
Мощность приводного инструмента, кВт
2,2/3 (3,7/5,5)
Размеры в плане, м
2550×1,89
Высота, м
2,00
Вес, кг
4500
Основные параметры
Наличие ЧПУда
Расположение шпинделяГоризонтальный
Мощность шпинделя, кВт7,5/11
Основные размеры обработки
Максимальный обрабатываемый диаметр, мм240
Максимальная обрабатываемая длина, мм350
Макс. Ø обработки, мм240
Макс. длина обработки, мм350
Макс. Ø прутка, мм63

Комплектация

Стандартная комплектация
ЧПУ FANUC
2 трех кулачковых патрона
Приводная револьверная головка на 12 инструментов
Гидростанция
Система подачи СОЖ
Защита для направляющих и ШВП
Система автоматической смазки
Трехцветная сигнальная лампа
Освещение рабочей зоны
Педаль управления
Руководство по эксплуатации и программированию
Инструмент для установки и обслуживания станка
Комплект оснастки для револьверной головки
Трансформатор
Опциональные комплектующие
Конвейер для убора стружки и тележка
Улавливатель деталей
Конвейер для деталей
Счётчик деталей
Цанговый патрон
Интерфейс подключения автоматического загрузчика
Интерфейс податчика прутка
Автоматическая дверь
Система измерения и контроля износа инструмента
Обдув шпинделя

Производитель

Компания Takisawa Taiwan работает на рынке станкостроения уже 40 лет. Станки Takisawa Taiwan отличаются высокой точностью и повторяемостью при механической обработке.
