Takisawa
NEX-908

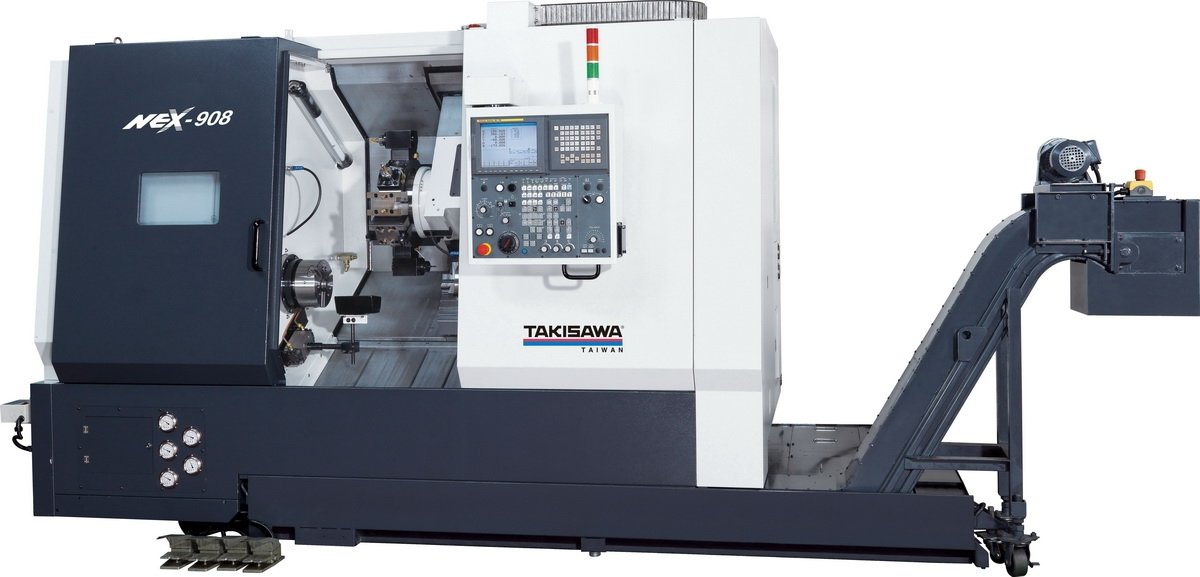

Takisawa NEX-908
Takisawa NEX-908
Горизонтально-токарные обрабатывающие центры с направляющими качения для скоростной обработки деталей
Распечатать

Технические
характеристики

С самого начала своей деятельности Taiwan Takisawa наладила производство 2-осевых станков серии NEX-100. Эти модели уже являются классикой и обладают стабильной и точной работой. А сочетание цельнолитой станины наклонного типа с направляющими качения обеспечивает скоростную и точную обработку.
Характеристики
Система ЧПУ FANUC
Основные размеры обработки
Максимальный устанавливаемый Ø, мм 450
Стандартный Ø обработки, мм 250
Максимальный Ø обработки над суппортом, мм 330
Максимальная обрабатываемая длина, мм 551
Шпиндель
Фланец шпинделя A2-6
Ø патрона, дюйм 8"
Отверстие в шпинделе, мм 63 (75)
Частота вращения шпинделя, об/мин 5000 (4500)
Мощность шпинделя <пост./30 мин>, кВт 11/15 (15/18,5)
Диаметр прутка, мм 52 (65)
Диаметр подшипника, мм 100 (110)
Противошпиндель
Фланец шпинделя A2-5 (A2-6)
Ø патрона, дюйм 6"
Отверстие в шпинделе, мм 46 (63)
Частота вращения шпинделя, об/мин 5000
Мощность шпинделя <пост./30 мин>, кВт 5/7,5 (7,5/11)
Диаметр прутка, мм 35 (52)
Диаметр подшипника, мм 90 (100)
Перемещения
"Z" – ось, мм 630
"X" – ось, мм 220
"Y" – ось, мм ±50
"B" – ось, мм 710
Подачи
Скорость холостого хода Z-оси, м/мин 24
Скорость холостого хода Х-оси, м/мин 20
Скорость холостого хода Y-оси, м/мин 10
Скорость холостого хода B-оси, м/мин 20
Точность
Точность позиционирования, мм ±0,005
Точность повторяемости, мм ±0,003
Револьверная головка
Количество инструмента 12
Сечение державки, мм 25×25
Сечение державки осевого инструмента, мм 40
Максимальная частота вращения инструмента, об/мин 5000
Мощность, кВт 3,7/5,5 (5,5/7,5)
Общие данные
Размеры в плане, м 3×1,8
Высота, м 2,2
Вес, кг 6000
Основные параметры
Наличие ЧПУда
Расположение шпинделяГоризонтальный
Мощность шпинделя, кВт11/15
Основные размеры обработки
Максимальный обрабатываемый диаметр, мм330
Максимальная обрабатываемая длина, мм551
Макс. Ø обработки, мм330
Макс. длина обработки, мм551
Макс. Ø прутка, мм52

Комплектация

Стандартная комплектация
ЧПУ FANUC
2 трех кулачковых патрона
Приводная револьверная головка на 12 инструментов
Гидростанция
Система подачи СОЖ
Защита для направляющих и ШВП
Система автоматической смазки
Трехцветная сигнальная лампа
Освещение рабочей зоны
Педаль управления
Руководство по эксплуатации и программированию
Инструмент для установки и обслуживания станка
Комплект оснастки для револьверной головки
Трансформатор
Опциональные комплектующие
Конвейер для убора стружки и тележка
Улавливатель деталей
Конвейер для деталей
Счётчик деталей
Цанговый патрон
Интерфейс подключения автоматического загрузчика
Интерфейс податчика прутка
Автоматическая дверь
Система измерения и контроля износа инструмента
Обдув шпинделя

Производитель

Компания Takisawa Taiwan работает на рынке станкостроения уже 40 лет. Станки Takisawa Taiwan отличаются высокой точностью и повторяемостью при механической обработке.
