WIVIA
V207/V208

Токарное
оборудование
WIVIA V207/V208WIVIA V207/V208
WIVIA V207/V208
WIVIA V207/V208

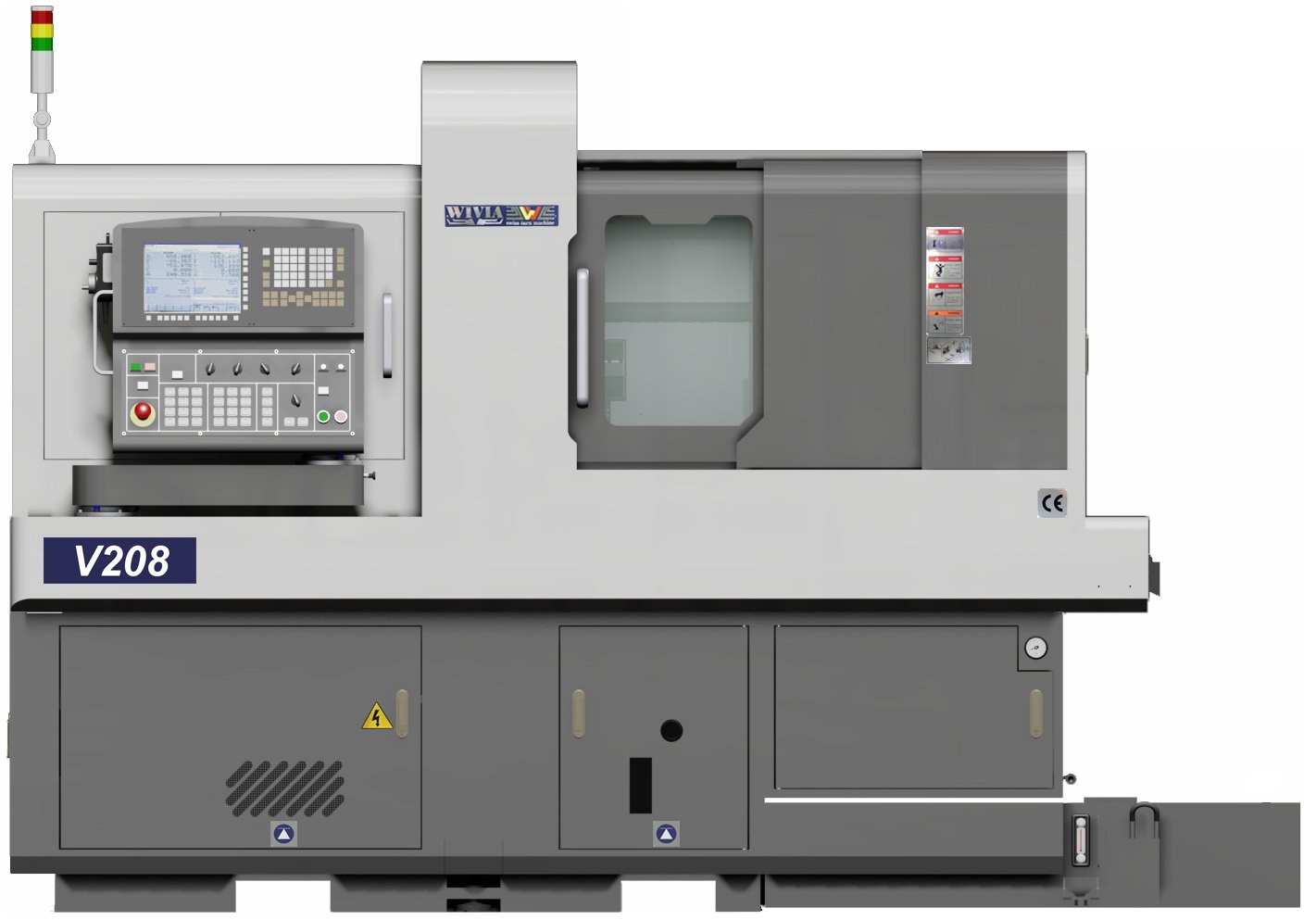

V-серия это модель 7-ми и 8-осевых автоматов продольного точения классического швейцарского типа от WIVIA меньшая, чем W-серия.

Распечатать

Технические
характеристики

V-серия это модель 7-ми и 8-осевых автоматов продольного точения классического швейцарского типа от WIVIA меньшая, чем W-серия. Отличительные особенности станков данной серии заключаются в наличии скоростного шпинделя, мощного приводного инструмента и опциональной возможности использования гидравлической системы зажима на обоих шпинделях.



Характеристики
Максимальный диаметр обработки, мм Ø20
Максимальная длина обработки с вращающимся люнетом, мм 220
Максимальная длина обработки с неподвижным люнетом, мм 240
Максимальная длина обработки без люнетного узла, мм 50
Количество резцов для наружной обработки, шт. 5(12×12)/2(16×16)
Количество резцов для внутренней обработки, шт. 4(Ø25)
Количество радиального приводного инструмента, шт. 5(ER16)
Количество осевого приводного инструмента противошпинделя, шт. 4(ER16)
Количество инструмента для глубокого сверления с установкой на противошпинделе, шт. 1(Ø25)

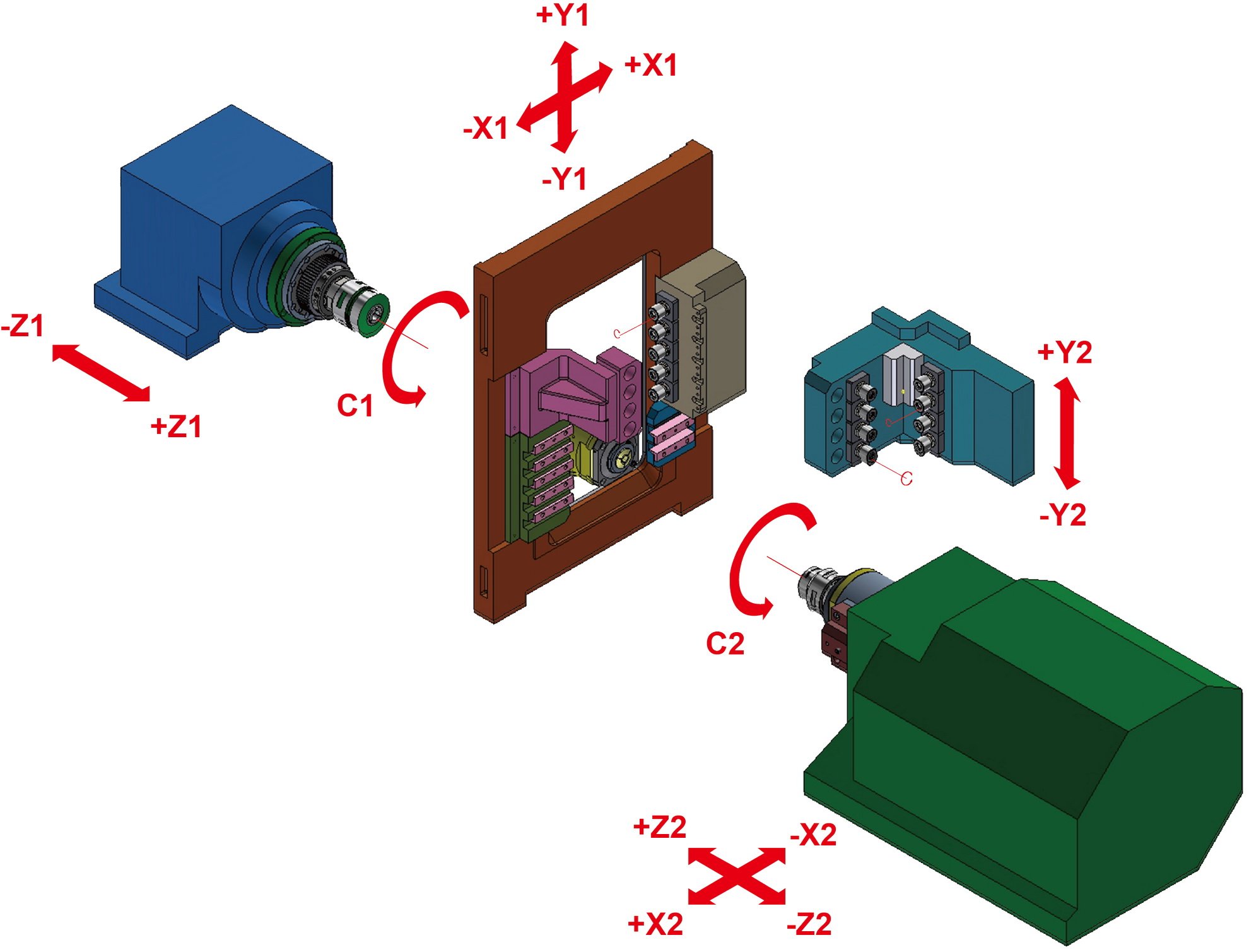

Количество управляемых осей (включая ось С), шт. 7/8
Дискретность поворота оси C, градусы 0,001°
Максимальная частота вращения главного шпинделя, об/мин 10000
Максимальная частота вращения противошпинделя, об/мин 8000
Ускоренная подача по осям X1/X2/Z1/Z2/Y1/Y2, м/мин 30
Мощность двигателя главного шпинделя, кВт 3,7/5,5
Мощность двигателя противошпинделя, кВт 3,7/5,5
Тип главного и противошпинделя встроенный
Мощность двигателя радиального приводного инструмента, кВт 1,4
Максимальная частота вращения радиального приводного инструмента, об/мин 8000
Мощность двигателя осевого приводного инструмента, кВт 1,4
Максимальная частота вращения осевого приводного инструмента, об/мин 8000
Объём бака масла, л 2
Давление пневмосистемы, MПa 0,6
Расход воздуха, л/мин 20~160
Габаритные размеры Д×Ш×В, мм 2880×1356×1900
Объём бака СОЖ, л 290
Вес, кг 3200
Основные параметры
Наличие ЧПУда
Мощность шпинделя, кВт3,7/5,5
Основные размеры обработки
Максимальный обрабатываемый диаметр, мм20
Максимальная обрабатываемая длина, мм240
Макс. Ø обработки, мм20
Макс. длина обработки, мм240
Макс. Ø прутка, мм20

Комплектация

Стандартная комплектация
Улавливатель готовых деталей (до 100 мм)
Конвейер готовых деталей
Лоток для сбора деталей
4 радиальных приводных инструмента противошпинделя (ER-16) для станка V128
4 резца (Ø25) для внутренней обработки противошпинделя для станка V128
Трёхцветная лампа состояния станка
Освещение рабочей зоны
Набор инструмента для обслуживания станка
Система подачи СОЖ с баком 290 литров
Система смазки для направляющих и ШВП
Система воздушного охлаждения шпинделей
Механическая (пневматическая) система зажима шпинделей
Система извлечения деталей противошпинделя (пневматическая)
Устройство контроля потока СОЖ
Теплообменник электрошкафа
Безопасная блокировка дверей рабочей и шпиндельной зон
Стекло рабочей зоны по нормам безопасности СЕ
Система автоматического выключения станка
Руководство оператора
Manual guide i
Опциональные комплектующие
Стабилизатор
Маслоотделитель
Конвейер с тележкой
Система охлаждения СОЖ
Система подачи СОЖ высокого давления 50/70/140 бар
Уловитель длинных деталей до 200 мм
Система масляного охлаждения шпинделей
Гидравлическая система зажима шпинделей
Податчик прутка 3 м, 4 м
Система подачи СОЖ через противошпиндель
Кондиционер электрошкафа
Держатель отрезного инструмента
Держатель вихревого нарезания резьбы
Держатель для зубофрезеровки червячными фрезами

Производитель

Компания WIVIA Масhinегу Со. Ltd. с момента основания она сосредоточила свое внимание на производстве высокоточных автоматов продольного точения швейцарского типа (Swiss type). На сегодняшний день линейка оборудования позволяет решать широчайший круг задач, традиционных для оборудования данного типа.

ТайваньТайвань
Работает с 2014 года.
