WIVIA W428/W427WIVIA W428/W427
WIVIA W428/W427
WIVIA W428/W427

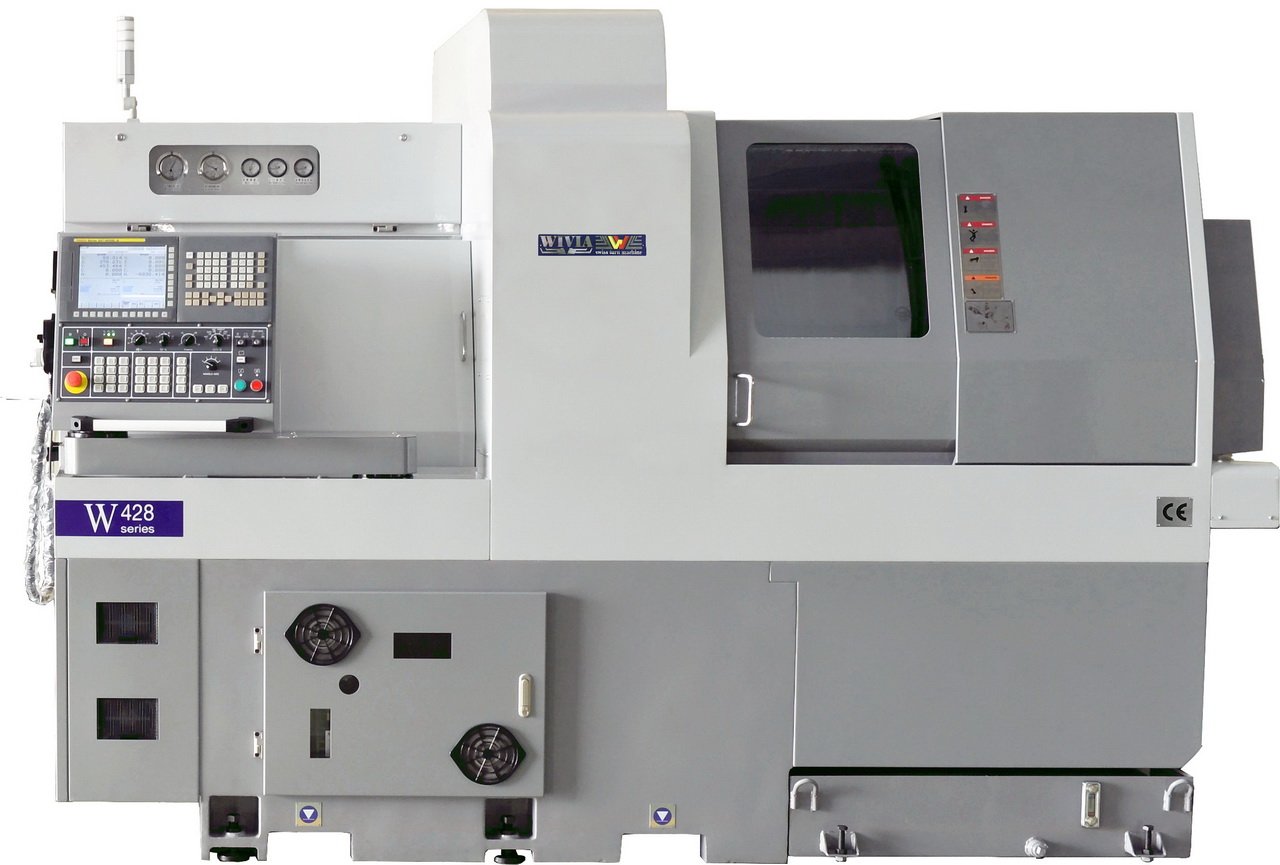

Автоматы продольного точения WIVIA W428 и W427 предназначены для крупносерийного и массового производства сложных деталей тел вращения. Технологические возможности станков позволяют делать различные токарные и фрезерные операции, в том числе сверление под углом, фрезерование под углом.
Распечатать

Технические
характеристики

Автоматы продольного точения швейцарского типа WIVIA W серии – это высокопроизводительные и мощные станки для обработки прутка большого диаметра до Ø50,8 мм. Станки обладают исключительной гибкостью благодаря наличию 7 или 8 управляемых осей и позволяют выполнять операции точения, фрезерования, в том числе под углом к оси детали, нарезания резьбы, в том числе вихревое, сверления, фрезерование зубьев и шлицев. Отличительная особенность станков заключается в наличии ШВП и направляющих повышенного класса точности, мощных приводов обоих шпинделей (11 кВт), гидравлического зажима обоих шпинделей, мощного приводного инструмента (2,5 кВт), быстрых холостых ходов и усиленной конструкции приводной люнетной втулки, которая при этом позволяет обрабатывать пруток до остатка 165 мм.
Характеристики
Система ЧПУ Fanuc 32i-B
Основные размеры обработки
Макс. обрабатываемый диаметр, мм 42
Максимальная длина обработки с вращающейся цангой, мм 300
Максимальная длина обработки без вращающейся цанги, мм 105

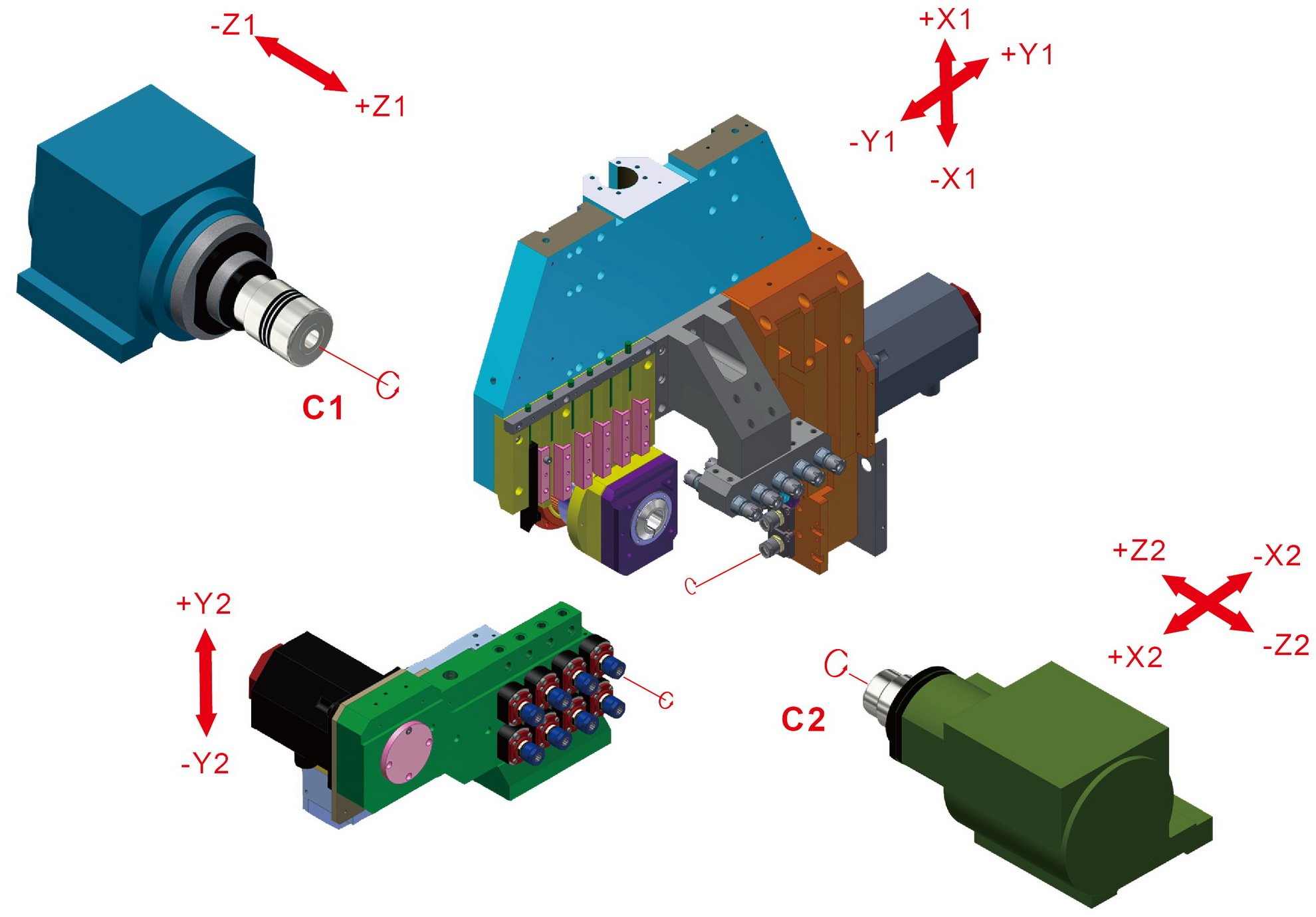

Перемещения по осям
Скорость холостых перемещений X1, X2, Z1, Z2, Y1, м/мин 30
Скорость холостых перемещений Y2, м/мин 20
Количество осей станка, шт 8/7
Основной шпиндель
Тип передачи вращения Мотор-шпиндель
Система охлаждения Масляная
Тип зажима Гидравлический
Частота вращения, об/мин 6000
Мощность сервомоторов обоих шпинделей, кВт 11
Точность позиционирования осей С 0,001°
Противошпиндель
Тип передачи вращения Мотор-шпиндель
Система охлаждения Масляная
Тип зажима Гидравлический
Частота вращения, об/мин 6000
Мощность сервомоторов обоих шпинделей, кВт 11
Точность позиционирования осей С 0,001°
Инструментальная система
6 позиций под резцы для наружного точения, мм 16×16
10 позиций для осевого неподвижного инструмента, мм 25
2 позиции для радиального приводного инструмента ER-16
3 позиции радиального приводного инструмента ER-20
2 позиции радиального приводного инструмента ER-16
Прочие данные
Объём бака СОЖ, л 380
Объём бачка смазки, л 2
Потребность в пневматике, кг/см2 0,6
Расход воздуха, л/мин 10
Габариты станка (Д×Ш×В), мм 2945×1665×2130
Вес станка, кг 4450
Основные параметры
Наличие ЧПУда
Мощность шпинделя, кВт11/15
Основные размеры обработки
Максимальный обрабатываемый диаметр, мм42
Максимальная обрабатываемая длина, мм300
Макс. Ø обработки, мм42
Макс. длина обработки, мм300
Макс. Ø прутка, мм42

Комплектация

Стандартная комплектация
Система ЧПУ Fanuc 32i B
Суппорт для радиальной токарной обработки на главном шпинделе: 6 позиций
Комплект держателей инструмента для внешней обточки на главном шпинделе (6 шт: 16×16 мм)
Суппорт для радиальных приводных блоков ER-16
Комплект приводных блоков ER-16 (2 шт.)
Суппорт для осевых приводных блоков для противошпинделя 4 позиции
Комплект приводных блоков для противошпинделя ER-16 (4 шт.)
Суппорт для осевой обработки на противошпинделе 10 позиции
Комплект держателей инструмента для осевой обработки для противошпинделя Ø25 мм (2 шт.)
Комплект приводных блоков для противошпинделя ER-20 (3 шт.)
Улавливатель готовых деталей
Конвейер для готовых деталей
Трехцветная сигнальная лампа
Освещение рабочей зоны
Комплект инструмента для обслуживания станка
Ящик для инструментов
Система подачи СОЖ
Бак для СОЖ
Система автоматической смазки
Система охлаждения главного шпинделя и противошпинделя
Пневматический выталкиватель готовых деталей из противошпинделя
Датчик контроля СОЖ
Установочный штифт
Цанговые пружины
Пистолет СОЖ
Защитное ограждение для шпиндельного узла
Защитное ограждение рабочей зоны
Документация к станку и системе ЧПУ (на русском и английском языке)
Опциональные комплектующие
Дополнительное поддерживающее устройство прутка
Конвейер и тележка для уборки стружки
Трансформатор (380 В, 50 Гц)
Увеличение габаритов улавливателя деталей до 300 мм
Автоматическое устройство подачи прутка (Ø12 мм, длина 2 м)
Набор специализированных каналов для прутков (Ø1 ~ Ø4 мм)
Комплект цанг ER-16
Комплект цанг ER-16 с односторонним хвостовиком (L-50мм)
Захват патрона
Цанговые пружины
Система подачи СОЖ на противошпиндель
Приводной блок для осевой обработки
Приводной блок для осевой обработки с возможностью ручного позиционирования угла
Увеличение мощности двигателя приводного инструмента для радиальной обработки до 1,4 кВт
Увеличение мощности двигателя приводного инструмента для осевой обработки до 1,4 кВт
Увеличение мощности двигателя приводного инструмента для радиальной обработки до 2,5 кВт
Увеличение мощности двигателя приводного инструмента для осевой обработки до 2,5 кВт
Система подачи СОЖ 70 бар
Система подачи СОЖ 140 бар

Производитель

Компания WIVIA Масhinегу Со. Ltd. с момента основания она сосредоточила свое внимание на производстве высокоточных автоматов продольного точения швейцарского типа (Swiss type). На сегодняшний день линейка оборудования позволяет решать широчайший круг задач, традиционных для оборудования данного типа.

ТайваньТайвань
Работает с 2014 года.
