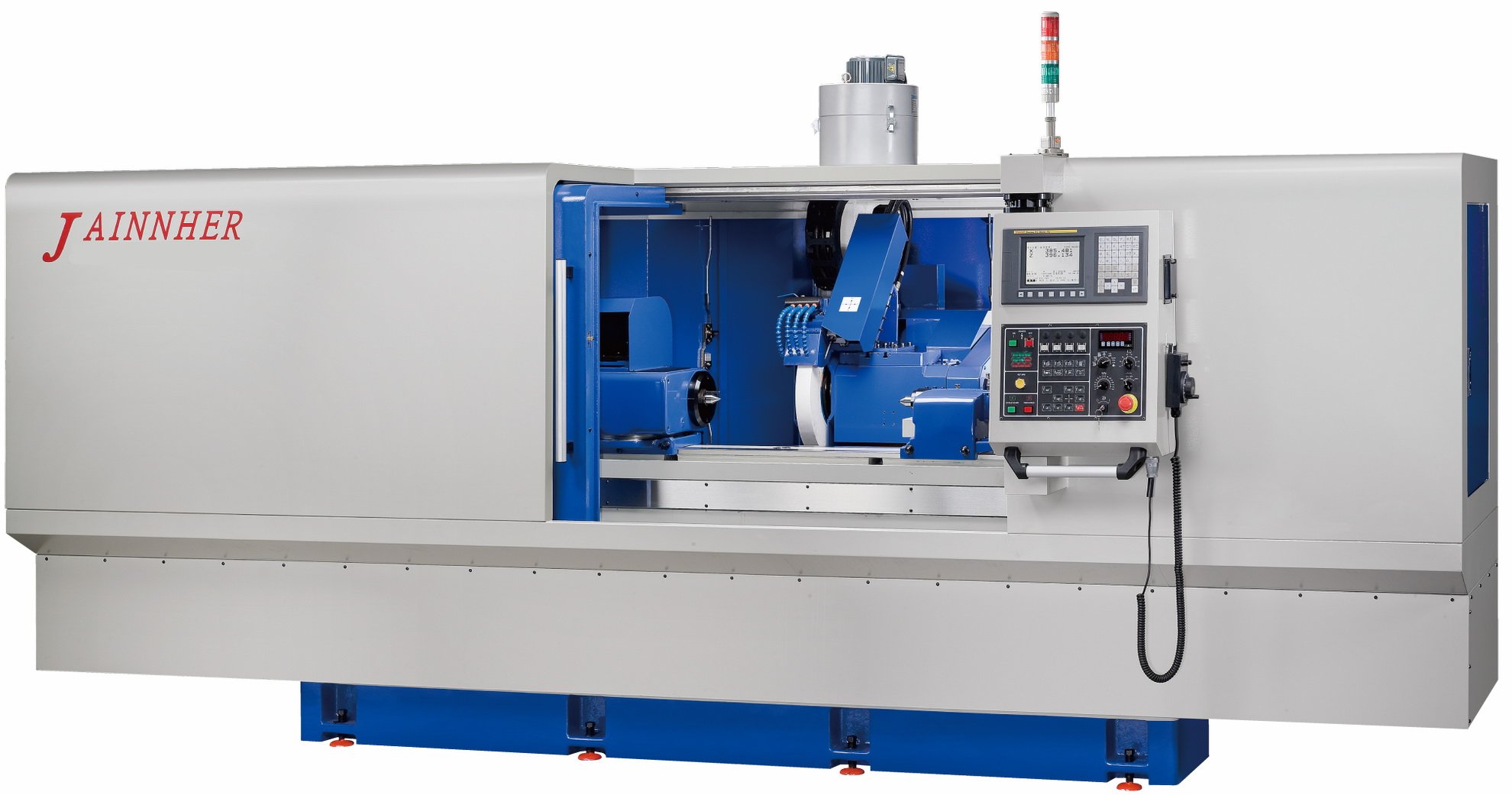

Круглошлифовальный станок с гидравлическим приводом стола
Jainnher JHU-3515CNC
Круглошлифовальныестанки
Круглошлифовальный станок с ЧПУ. U - обозначение универсального направления. Станок имеет возможность установки внутришлифовального откидного устройства. Шлифовальная бабка имеет возможность поворота. Управление одновременно по двум координатам.
Технические
характеристики
Станок круглошлифовальный JAINNHER с ЧПУ предназначен для шлифовальной обработки в автоматическом и ручном режимах наружных поверхностей заготовок деталей цилиндрических, конических форм методом продольного и врезного шлифования. Перемещение стола и шлифовальной бабки осуществляется посредством ШВП. Опционально возможна установка фортуны для обработки внутренних поверхностей отверстий.
Характеристики
| Максимальный Ø устанавливаемого изделия, мм | 350 |
| РМЦ, мм | 1500 |
| Максимальный Ø шлифования, мм | 330 |
| Масса в центрах, кг | 130 |
| Диапазон измерений устройством активного контроля по оси Z, мм | 1400 |
Бабка изделия
| Частота вращения бабки изделия, об/мин | 9-420 |
| Поворот бабки изделия | 30°/90° |
| Конус центра | КМ4 |
| Вращение шпинделя | нормальное и реверсивное |
Рабочий стол
| Угол поворота (по часовой стрелке / против часовой стрелки) | 4°/7° |
| Максимальная скорость перемещения, м/мин | 8 |
| Дискретность перемещения, мм | 0,001 |
Шлифовальная бабка
| Размеры шлифовального круга (Диаметр × Ширина × Посадочное), мм | 405×(25-50)×152,4 |
| Максимальная окружная скорость шлифовального круга, м/мин | 2000 |
| Частота вращения шлифовального круга (2 ступени), об/мин | 1508/1603 |
| Максимальная скорость подачи, м/мин | 6 |
| Максимальное перемещение, мм (стандартный круг) | 175 |
| Дискретность перемещения, мм | 0,001 |
Задняя бабка
| Ход пиноли, мм | 30 |
| Конус центра | MT4 |
Мощность электродвигателей
| Мощность двигателя привода шлифовального круга, кВт | 3,7 |
| Мощность двигателя привода шпиндельной бабки, кВт | 1,5 |
| Мощность двигателя гидросистемы, кВт | 0,75 |
| Мощность серводвигателя (ось X), кВт | 1,5 |
| Мощность серводвигателя (ось Z), кВт | 1,5 |
Емкость баков
| Гидросистема, л | 60 |
| Система принудительной смазки, л | 30 |
| Система охлаждения СОЖ, л | 100 |
Габаритные характеристики станка
| Масса станка в упаковке, кг | 5350 |
| Длина, мм | 4470 |
| Ширина, мм | 2090 |
| Высота, мм | 1760 |
Комплектация
Стандартная комплектация
Стойка ЧПУ с сенсорным ЖК-экраном (в стандартной комплектации FANUC)
Набор инструментов для установки и обслуживания станка
Шлифовальный круг и фланец
Устройство правки
Бак СОЖ с помпой
Гидравлическая задняя бабка
Трансформатор
Система активного контроля Renishaw
Оптическая линейка на ось шлифовальной бабки Heidenhain
Опциональные комплектующие
Шлифовальный круг 455×50×152,4 мм
Двигатель привода шлифовального круга 5,5 кВт
Устройство очистки СОЖ - магнитный сепаратор
Устройство очистки СОЖ - бумажный фильтр
Стационарное устройство балансировки шлифовального круга и оправка
3-кулачковый механический патрон
3-точечный люнет для малых диаметров
3-точечный люнет для больших диаметров
Планшайба
Система автоматической балансировки шлифовального круга (Balansing System)
Система защиты от столкновений (Marposs)
Производитель
С 1982 года компания JAINNHER MACHINE CO., LTD. преуспела в развитии бесцентровой технологии шлифования. стремлении достичь совершенства в области разнообразия и автоматизации, компания постоянно предлагает новое и усовершенствованное оборудование.
Тайвань
