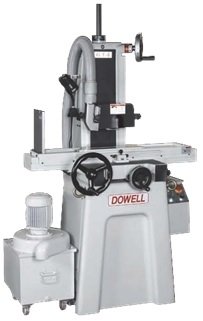

DOWELL 614
DOWELL 614
Станки предназначены для обработки торцом и периферией шлифовального круга плоских деталей небольшого размера. Достигаемая шероховатость Ra 1,25 - 0,02.
Распечатать

Технические
характеристики

Стол установлен на направляющих и может перемещаться в 2-х направлениях. Продольное перемещение обеспечивает гидравлический цилиндр, поперечное – ходовой винт, вертикальное – ШВП.
Характеристики
Размер стола, мм 150×355
Максимальная длина шлифования, мм 375
Максимальная ширина шлифования, мм 160
Расстояние от стола до центра шпинделя, мм 400
Стандартная магнитная плита, мм 150×350
Продольные перемещения вручную, мм 380
Продольные перемещения гидравлически
Скорость продольного гидравлического перемещения
Поперечные перемещения вручную, мм 180
Поперечные перемещения автоматически
Поперечная подача вручную на один оборот, мм 5
Подача вручную на деление, мм 0,02
Постоянная поперечная скорость
Приращение поперечной скорости
Вертикальный ускоренный ход
Вертикальный медленный ход
Вертикальная подача вручную за оборот, мм 1
Вертикальная подача вручную на деление, мм 0,005
Вертикальная автоподача круга
Толчок
Предустановка искрогашения
Ручная микроподача
Размеры шлифовального круга (диаметр × ширина × посадочное), мм ø180×13×31,75
Шпиндель, об/мин 3000
Привод шпинделя, кВт 1,1
Гидропривод
Поперечная подача
Подъём
Быстрый подъём (сервопривод)
Нетто/Брутто, кг 630/730
Габариты (Д×Ш×В), мм 1350×1300×1800

Комплектация

Стандартная комплектация
шлифовальный круг;
фланец круга со съемником;
устройство правки;
рабочее освещение;
нивелировочные элементы;
набор инструмента;
руководство пользователя и заводской тест;
система смазки;
устройство статической балансировки круга
Опциональные комплектующие
различные исполнения магнитной плиты;
устройство удаления масляного тумана и пыли;
система охлаждения СОЖ;
бумажный фильтр;
бумажный фильтр с магнитным сепаратором;
инвертер для шпинделя шлифовального круга;
оптические линейки;
устройство автоматической балансировки круга;
устройство угловой правки круга;
привод шпинделя большей мощности;
устройство правки, устанавливаемое над кругом;
устройство правки по лицу круга;
запасной фланец круга

Производитель

DOWELL – узкоспециализированное предприятие по разработке и производству плоскошлифовальных станков с подвижным прямоугольным столом и плоскошлифовальных станков с роторным столом (модификации с горизонтальными и вертикальными шпинделями).

ТайваньТайвань
Работает с 1984 года.
