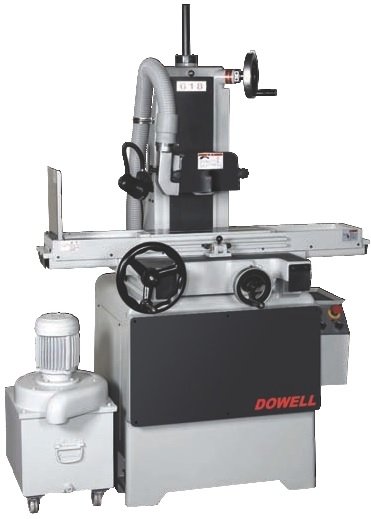

DOWELL
3A618
Станки предназначены для обработки торцом и периферией шлифовального круга плоских деталей небольшого размера. Достигаемая шероховатость Ra 1,25 - 0,02.
Технические
характеристики
Стол установлен на направляющих и может перемещаться в 2-х направлениях. Продольное перемещение обеспечивает гидравлический цилиндр, поперечное – ходовой винт, вертикальное – ШВП.
Характеристики
| Размер стола, мм | 150×460 |
| Максимальная длина шлифования, мм | 475 |
| Максимальная ширина шлифования, мм | 160 |
| Расстояние от стола до центра шпинделя, мм | 400 |
| Стандартная магнитная плита, мм | 150×450 |
| Продольные перемещения вручную, мм | 485 |
| Продольные перемещения гидравлически, мм | 485 |
| Скорость продольного гидравлического перемещения, м/мин | 1~25 |
| Поперечные перемещения вручную, мм | 180 |
| Поперечные перемещения автоматически, мм | 180 |
| Поперечная подача вручную на один оборот, мм | 5 |
| Подача вручную на деление, мм | 0,02 |
| Постоянная поперечная скорость, мм/мин | 510 |
| Приращение поперечной скорости, мм/мин | 0,5~10 |
| Вертикальный ускоренный ход, мм/мин | 230 |
| Вертикальный медленный ход, мм/мин | ― |
| Вертикальная подача вручную за оборот, мм | 1 |
| Вертикальная подача вручную на деление, мм | 0,005 |
| Вертикальная автоподача круга, мм | ― |
| Толчок, мм | ― |
| Предустановка искрогашения | ― |
| Ручная микроподача | ― |
| Размеры шлифовального круга (диаметр × ширина × посадочное), мм | Ø180×13×31,75 |
| Шпиндель, об/мин | 3000 |
| Привод шпинделя, кВт | 1 |
| Гидропривод, кВт | 0,75 |
| Поперечная подача, Вт | 25 |
| Подъём, Вт | 40 |
| Быстрый подъём (сервопривод), Вт | ― |
| Нетто/Брутто, кг | 910/1040 |
| Габариты (Д×Ш×В), мм | 1560×1300×2200 |
Комплектация
Стандартная комплектация
шлифовальный круг;
фланец круга со съемником;
устройство правки;
рабочее освещение;
нивелировочные элементы;
набор инструмента;
руководство пользователя и заводской тест;
система смазки;
устройство статической балансировки круга
Опциональные комплектующие
различные исполнения магнитной плиты;
устройство удаления масляного тумана и пыли;
система охлаждения СОЖ;
бумажный фильтр;
бумажный фильтр с магнитным сепаратором;
инвертер для шпинделя шлифовального круга;
оптические линейки;
устройство автоматической балансировки круга;
устройство угловой правки круга;
привод шпинделя большей мощности;
устройство правки, устанавливаемое над кругом;
устройство правки по лицу круга;
запасной фланец круга
Производитель
DOWELL – узкоспециализированное предприятие по разработке и производству плоскошлифовальных станков с подвижным прямоугольным столом и плоскошлифовальных станков с роторным столом (модификации с горизонтальными и вертикальными шпинделями).
Тайвань
