DOWELL 3A820
DOWELL 3A820
Распечатать

Технические
характеристики

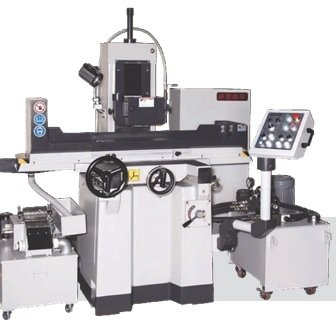

Гидравлический плоскошлифовальный станок с крестообразным столом, быстрым подъемом круга и моторизованным опусканием круга. Назначение - плоское шлифование. Станина выполнена из чугуна марки MEEHANITE. Все направляющие имеют антифрикционное покрытие TURCIT-B. Реализована автоматическая система смазки.

Характеристики
Размер стола, мм 200×510
Максимальная длина шлифования, мм 550
Максимальная ширина шлифования, мм 220
Расстояние от стола до центра шпинделя, мм 380
Стандартная магнитная плита, мм 200×500
Продольные перемещения вручную, мм 600
Продольные перемещения гидравлически, мм 510
Скорость продольного гидравлического перемещения, м/мин 1~25
Поперечные перемещения вручную, мм 230
Поперечные перемещения автоматически, мм 230
Поперечная подача вручную на один оборот, мм 5
Подача вручную на деление, мм 0,02
Постоянная поперечная скорость, мм/мин 510
Приращение поперечной скорости, мм/мин 0,5~10
Вертикальный ускоренный ход, мм/мин 230
Вертикальный медленный ход, мм/мин
Вертикальная подача вручную за оборот, мм 1
Вертикальная подача вручную на деление, мм 0,005
Вертикальная автоподача круга, мм
Толчок, мм
Предустановка искрогашения
Ручная микроподача
Размеры шлифовального круга (диаметр × ширина × посадочное), мм 180×13×31,75
Шпиндель, об/мин 3000
Привод шпинделя, кВт 01.май
Гидропривод, кВт 0,75
Поперечная подача, Вт 40
Подъём, Вт 40
Быстрый подъём (сервопривод), Вт
Нетто/Брутто, кг 1470/1620
Габариты (Д×Ш×В), мм 1780×1600×2200

Комплектация

Стандартная комплектация
шлифовальный круг;
фланец круга со съемником;
устройство правки;
рабочее освещение;
нивелировочные элементы;
набор инструмента;
руководство пользователя и заводской тест;
система смазки;
устройство статической балансировки круга
Опциональные комплектующие
различные исполнения магнитной плиты;
устройство удаления масляного тумана и пыли;
система охлаждения СОЖ;
бумажный фильтр;
бумажный фильтр с магнитным сепаратором;
инвертер для шпинделя шлифовального круга;
оптические линейки;
устройство автоматической балансировки круга;
устройство угловой правки круга;
привод шпинделя большей мощности;
устройство правки, устанавливаемое над кругом;
устройство правки по лицу круга;
запасной фланец круга

Производитель

DOWELL – узкоспециализированное предприятие по разработке и производству плоскошлифовальных станков с подвижным прямоугольным столом и плоскошлифовальных станков с роторным столом (модификации с горизонтальными и вертикальными шпинделями).

ТайваньТайвань
Работает с 1984 года.
