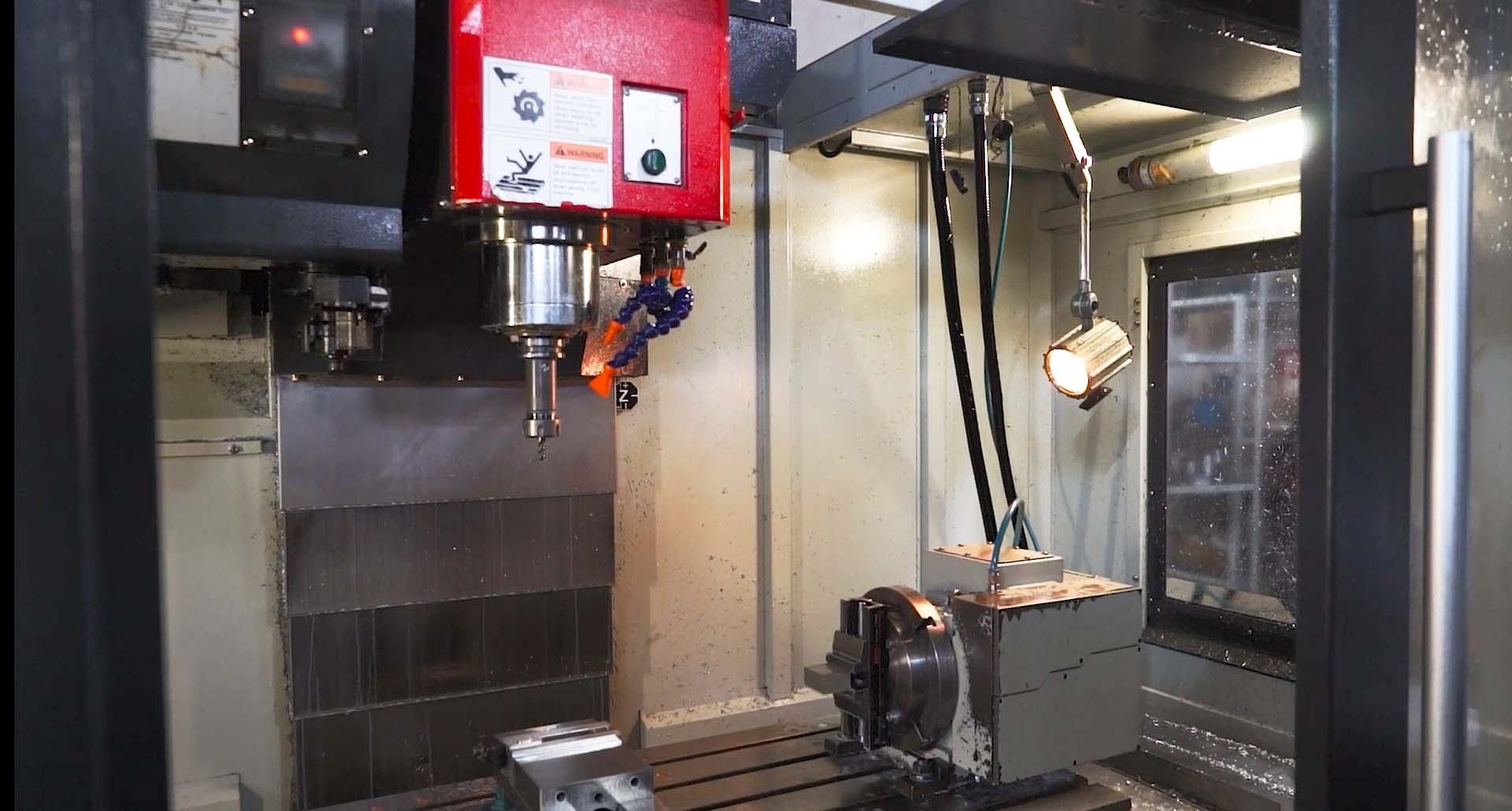

Станки с 4 осью позволяют позиционировать инструмент сразу по четырем координатам, при этом шпиндель может располагаться как вертикально, так и горизонтально.
Посмотрите короткое видео

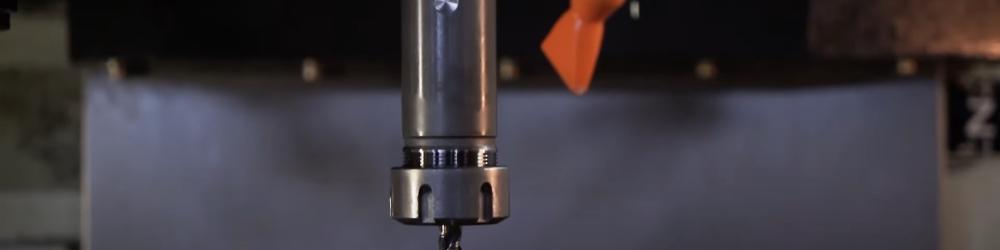

про 4-х осевой фрезерный станок с ЧПУ
Четвертая ось для станка с ЧПУ

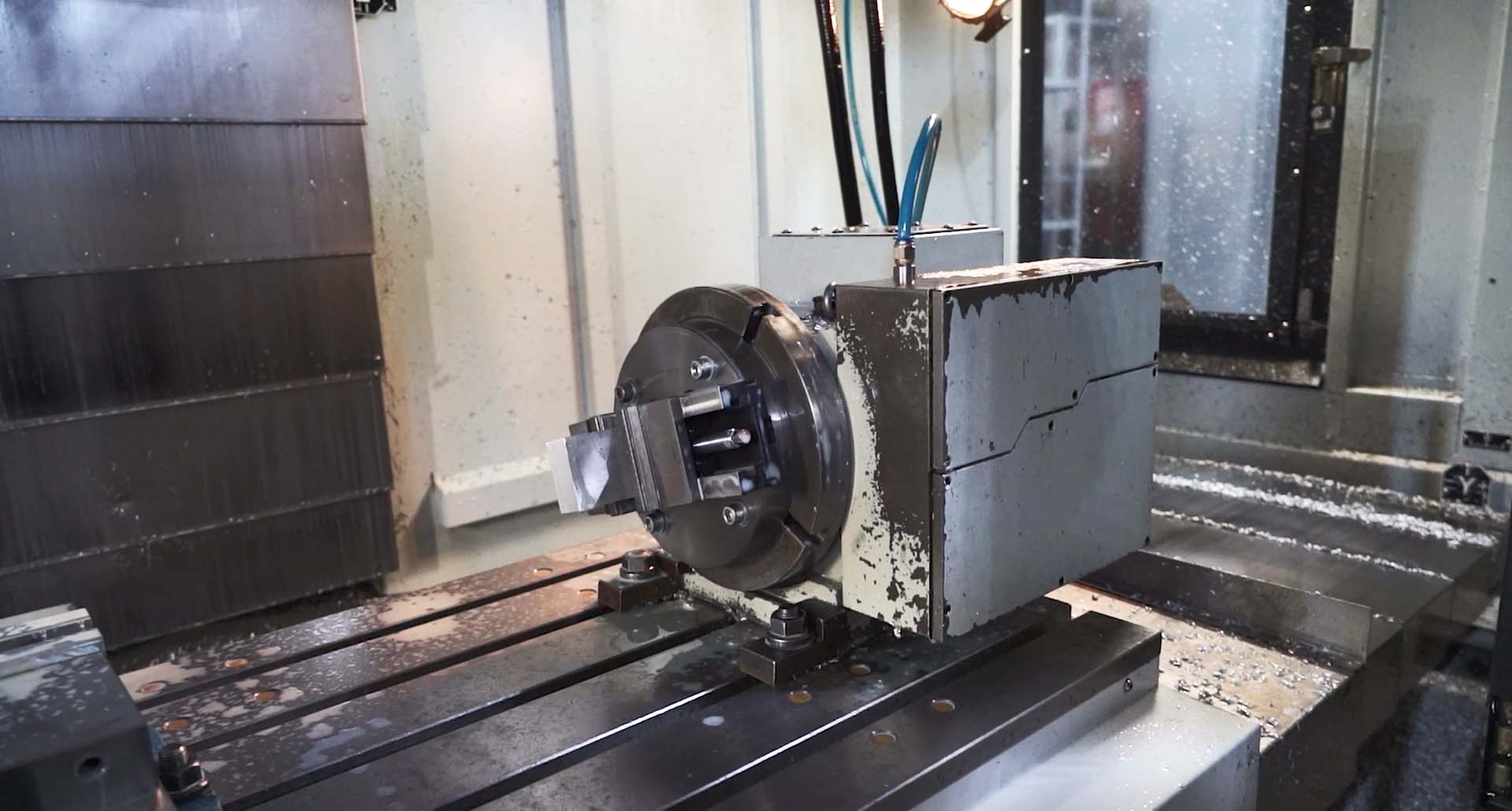

Первые три координаты — это линейные оси X, Y и Z. Четвертая координата — ось вращения поперек одной из линейных осей. Обычно называется осью, А или В. В современном фрезерном оборудовании четвертая координата реализуется вращением рабочего стола или наклоном фрезерного шпинделя.
Самым бюджетным вариантом четырехосевого обрабатывающего центра является
Примером такого решения являются в том числе
Поворотная ось (4-я ось): области применения

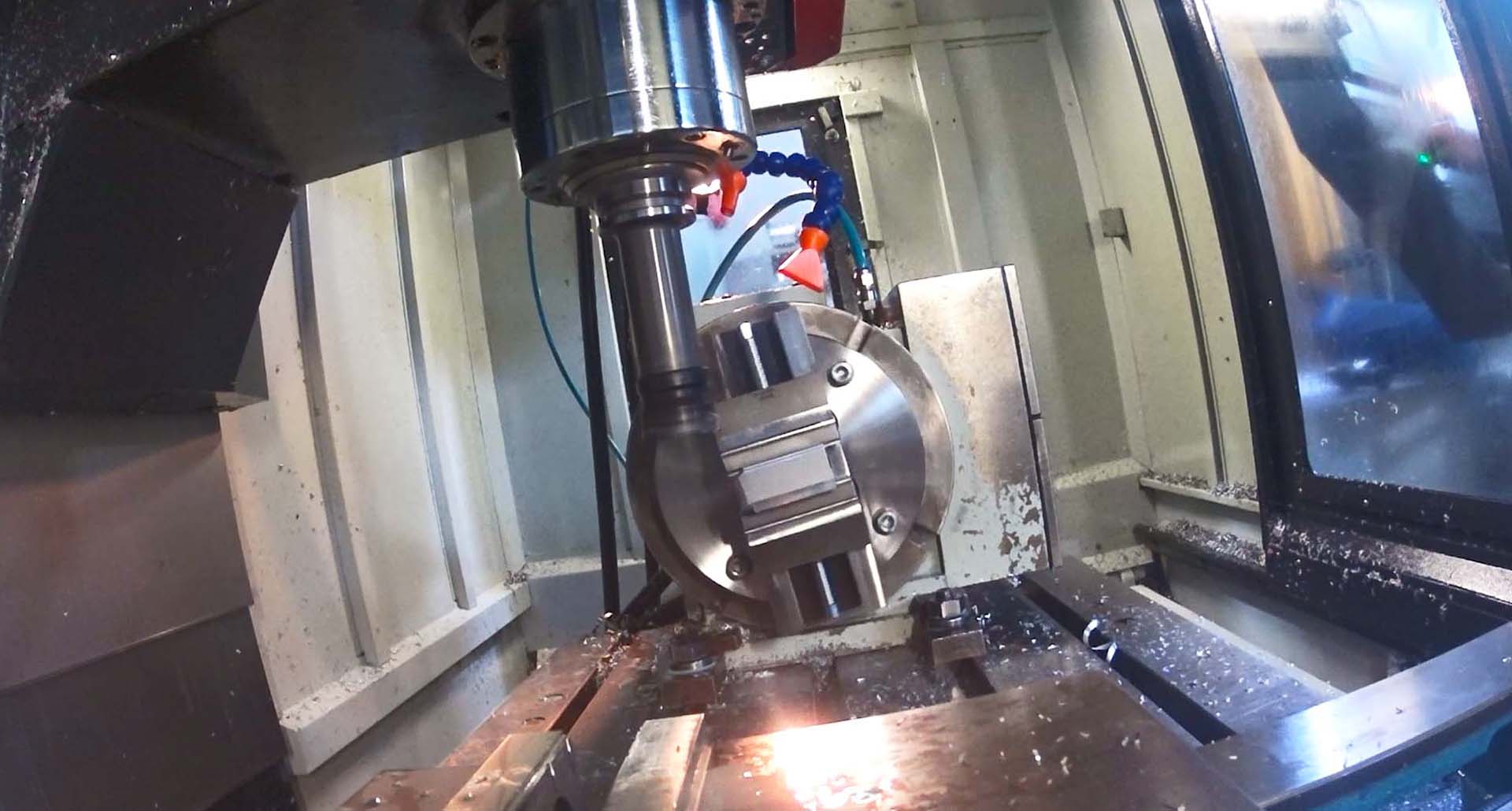

В данной компоновке четырехосевой фрезерный станок с ЧПУ используется, когда технология требует вращения заготовки для обработки детали со всех сторон. Наглядный пример — это обработка деталей типа вал. Для закрепления длинных заготовок типа вал обычно используется патрон и задняя бабка с центром или заготовка зажимается сразу в два патрона. Также при необходимости применяются поддерживающие люнеты.

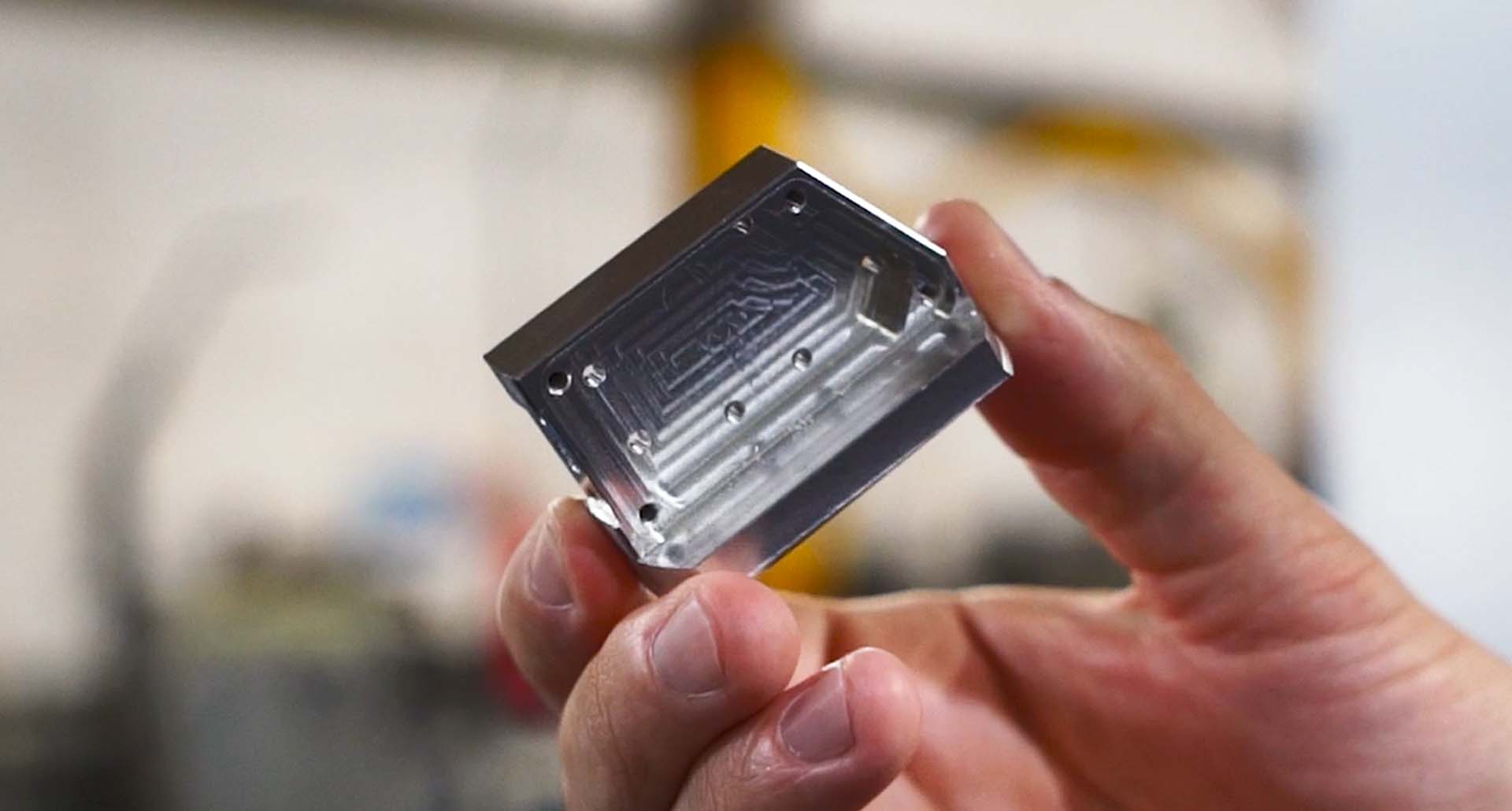

Помимо обработки заготовок типа вал четвертая ось эффективна для обработки корпусных деталей, требующих обработки с трех сторон за один установ. Такую возможность обеспечивает четвертая ось, оснащенная специальной оснасткой типа мост.
![4-х осевые станки позволяют позиционировать инструмент по четырем координатам](/upload/medialibrary/1d9/1de02crle1b8o6kwlngi18bj1ki003o4.jpg)
![Обработка детали со всех сторон на четырехосевом фрезерном станке](/upload/medialibrary/15c/tczczhvm5hdz8qhbd35xn1dorqnfss71.jpg)
![Четвертая координата реализуется вращением рабочего стола](/upload/medialibrary/88b/c2n5ory2fhpwadncnt4dlq1q2w4jzmjc.jpg)
![Четвертая ось эффективна при обработке корпусных деталей](/upload/medialibrary/e33/4slal62depu43vhjeo8wsft1fz19cbtg.jpg)
