Производственная компания «ПроТехнологии» занимается изготовлением автоматизированных штамповочных линий.
Посмотрите на видео: Автоматическая линия штамповки

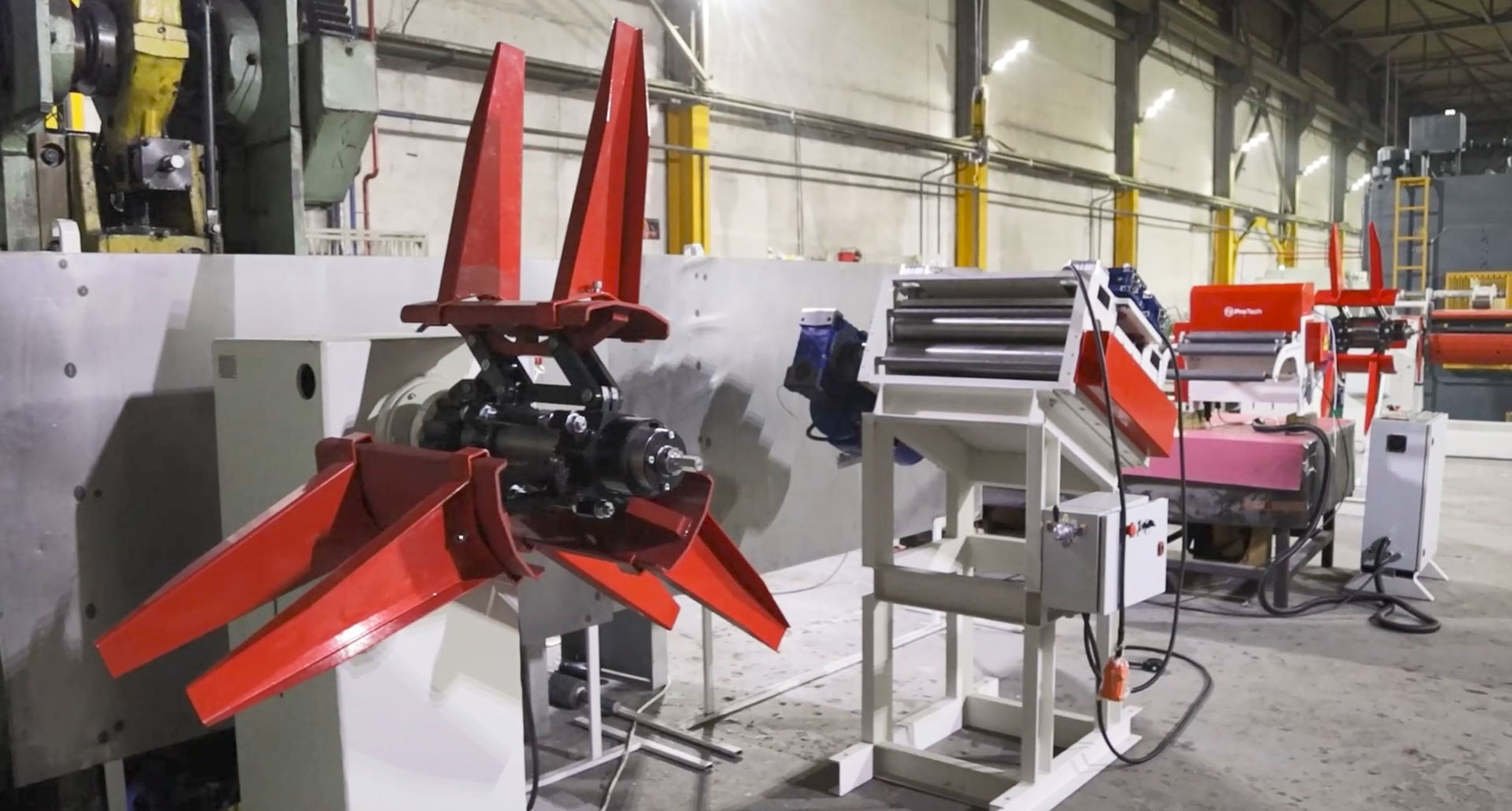

Линия представляет собой комплекс машин, объединённых общей системой управления, которая синхронизирует действия станков между собой и прессом.
Стандартная линия состоит из следующих элементов
Разматывающее устройство
Служит для размотки штрипса из рулона для последующей его обработки.
Устройство представляет собой корпус с вращающимся от электродвигателя шпинделем и рычажным механизмом фиксации рулона от самопроизвольного вращения.

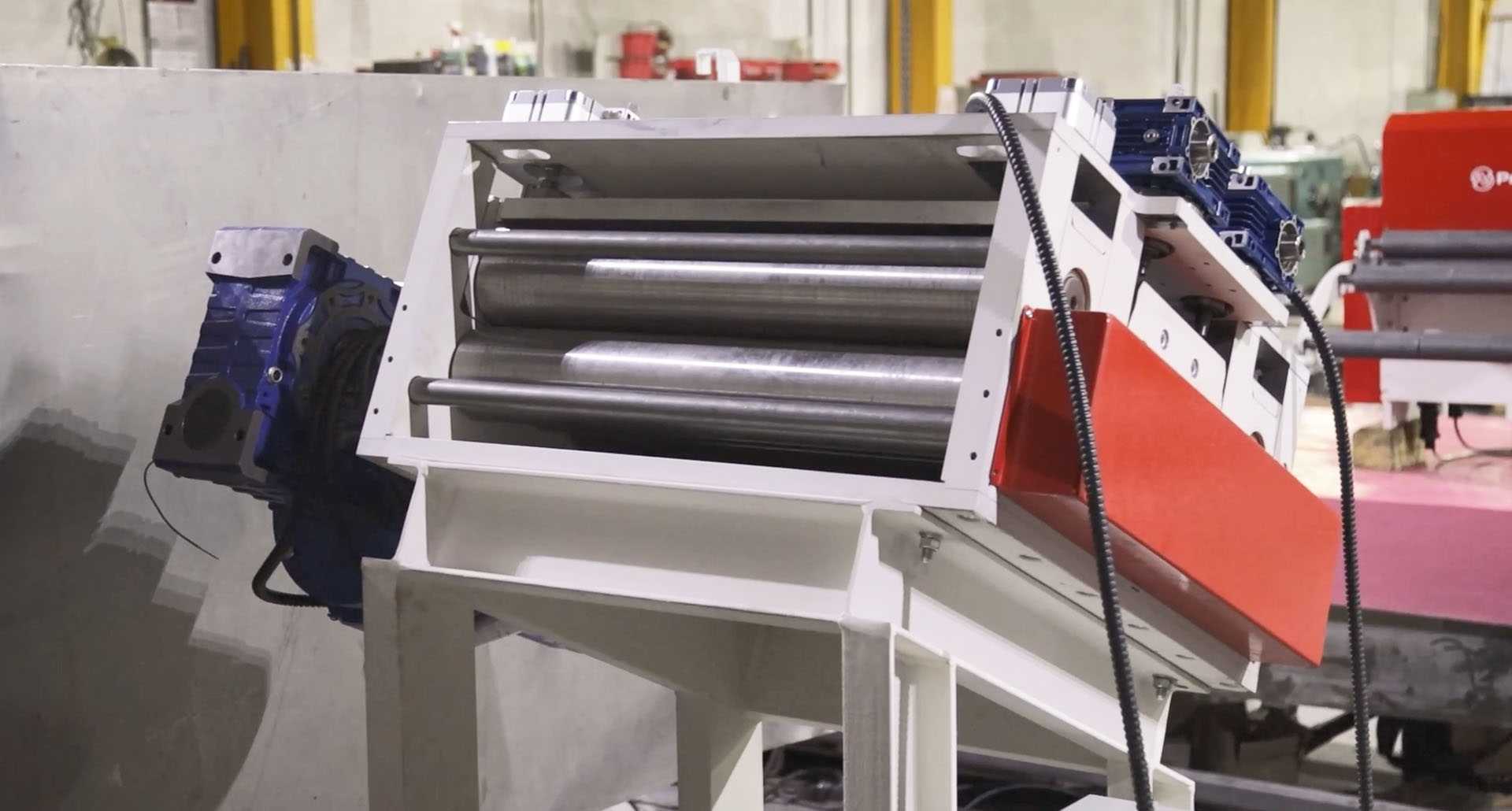

Правильное устройство
Применяется для исправления остаточной кривизны штрипса после размотки его из рулона.

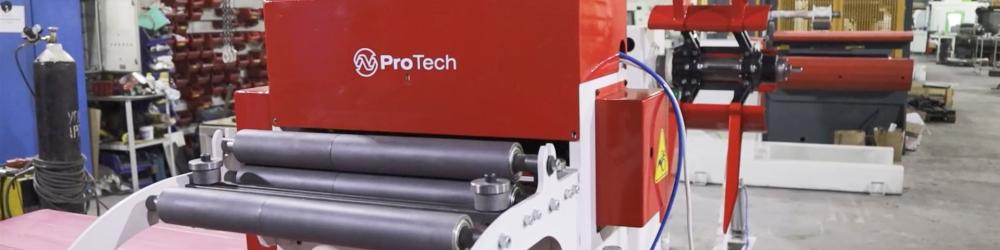

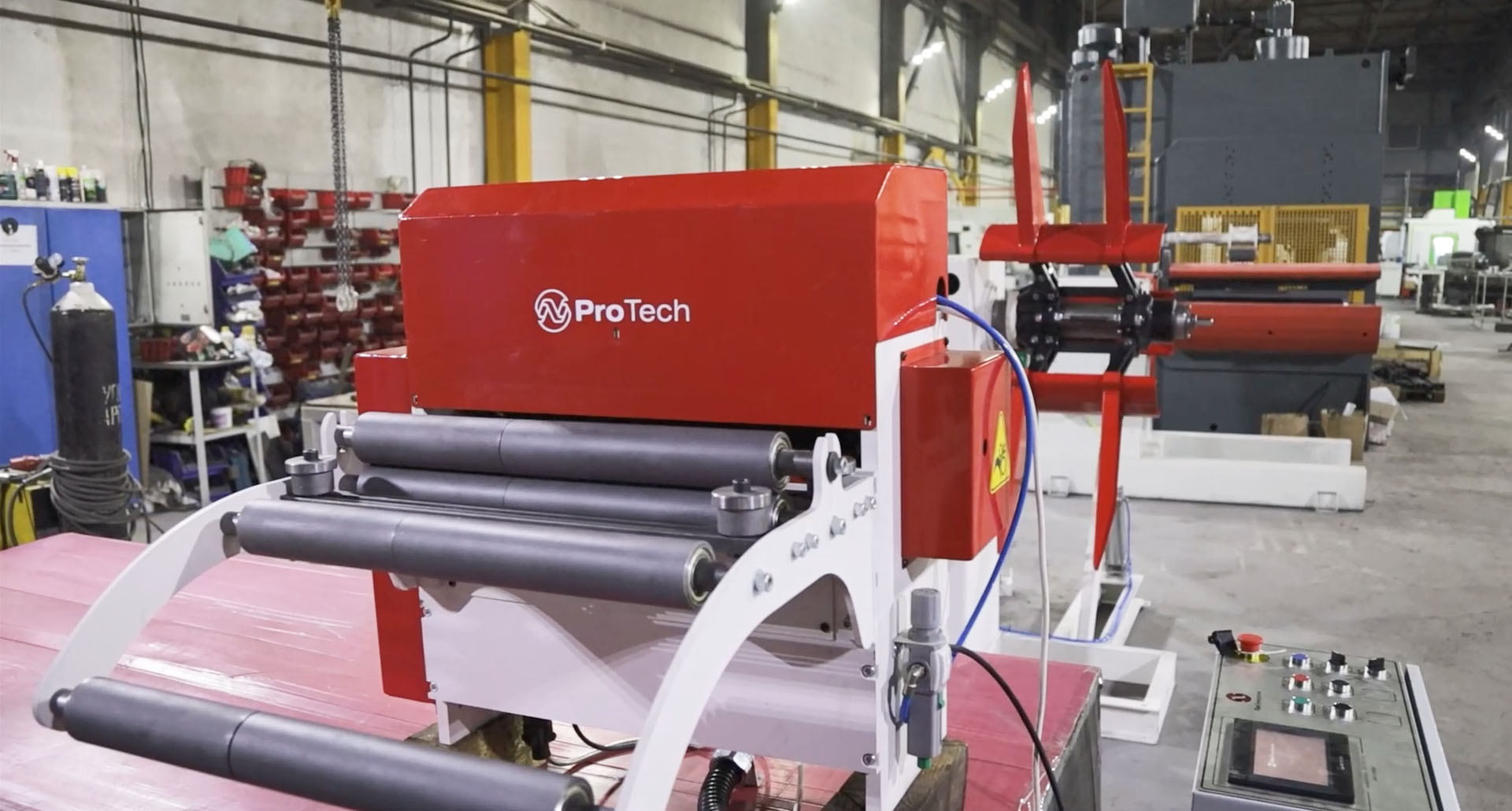

Валковая подача
Предназначена для подачи штрипса под удар в штамп без участия оператора. Перемещение заготовки происходит посредством двух валков, между которыми она зажата.
Натяжное устройство
Используется для создания предварительного натяжения штрипса перед его последующей намоткой в рулон.
Наматывающее устройство
Полный аналог разматывающего устройства, но выполняющее намотку готового изделия либо отхода после штамповки.
Шкаф управления.
Порядок подготовки линии к работе:
- устанавливаем рулон на разматывающее устройство и разжимаем цангу зажима;
- подводим упор, снимаем транспортировочный бондаж и отводим упор;
- разжимаем валки правильного устройства, пропускаем штрипс через валки и зажимаем их;
- разжимаем валки подающего устройства и также пропускаем штрипс через валки и зажимаем их;
- с пульта в ручном режиме подаём штрипс в зону штамповки.
- переводим систему управления в автоматический режим работы, выбираем программу штамповки на пульте управления и нажимает кпопку «старт».
Принцип действия автоматизированной штамповочной линии
Разматывающее устройство разматывает штрипс до формирования компенсационной петли. Наличие петли отслеживается электромагнитным датчиком.
Правильное устройство исправляет кривизну, которую получил штрипс после скручивания его в рулон, подготавливая штрипс к штамповке. Формирует вторую компенсационную петлю, наличие которой также отслеживается электромагнитным датчиком.
Подающее устройство осуществляет подачу штрипса под удар в штамп в соответствии с заданной последовательностью шагов. Всё это обеспечивает высокую точность и повторяемость в изготовлении деталей, что в свою очередь гарантирует стабильность процесса штамповки на производстве заказчика.
Наша компания разрабатывает и изготавливает линии для работы с металлом толщиной от 0,5 до 4 мм и шириной от 20 до 1250 мм. Скорость подачи до 120 м/мин. Точность подачи составляет ±0,05 мм на 100 мм.
Линия автоматизации разработана и изготовлена сотрудниками компании ООО ПРОТЕХНОЛОГИИ в городе
Подробная информация представлена на нашем сайте feedsystems.ru.
Часто задаваемые вопросы
Автоматизированные штамповочные линии ProTech предназначены для работы с металлом. Они могут обрабатывать листы толщиной от 0,5 до 4 мм и шириной от 20 до 1250 мм, обеспечивая стабильность и высокую точность процесса штамповки.
Штамповочные линии ProTech обеспечивают точность подачи штрипса до ±0,05 мм на 100 мм длины. Скорость подачи достигает 120 м/мин, что гарантирует высокую производительность и повторяемость изделий.
Стандартная линия ProTech включает разматывающее устройство, правильное устройство, валковую подачу, натяжное устройство и наматывающее устройство. Эти компоненты связаны общей системой управления, которая синхронизирует их работу.
Линии ProTech отличаются высокой точностью, стабильностью и автоматизацией процесса штамповки благодаря интеграции системы управления. Это позволяет сократить участие оператора и улучшить повторяемость изделий.

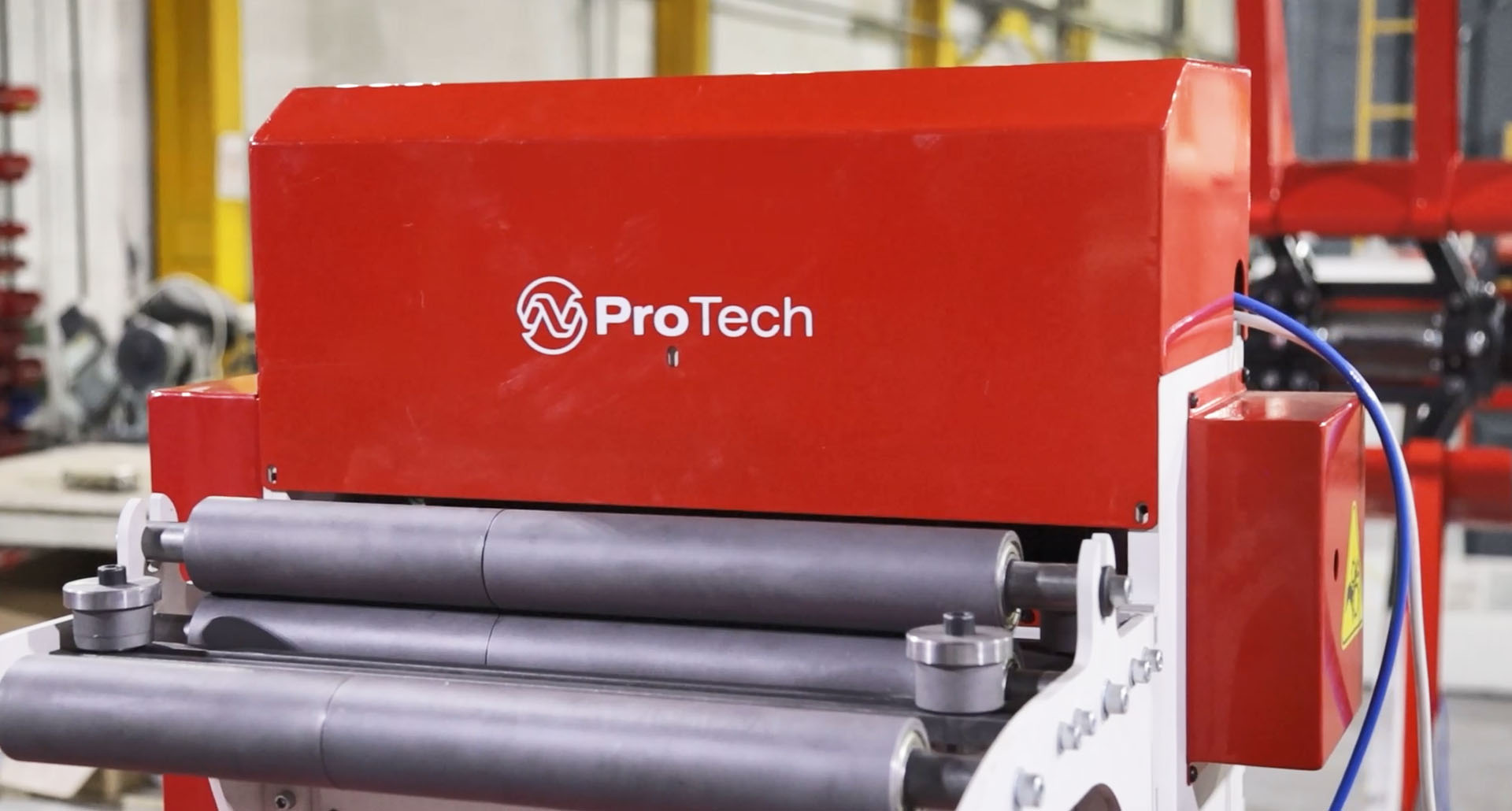

Оборудование производится компанией ООО ПРОТЕХНОЛОГИИ в городе Санкт-Петербург под брендом ProTech. Это гарантирует высокое качество и соответствие международным стандартам.
