В сегодняшнем материале разберем ЧПУ листогибочного пресса производства STEP Automation на примере версии next 2.0.
Посмотрите на видео: ЧПУ STEP Automation для листогибочного пресса

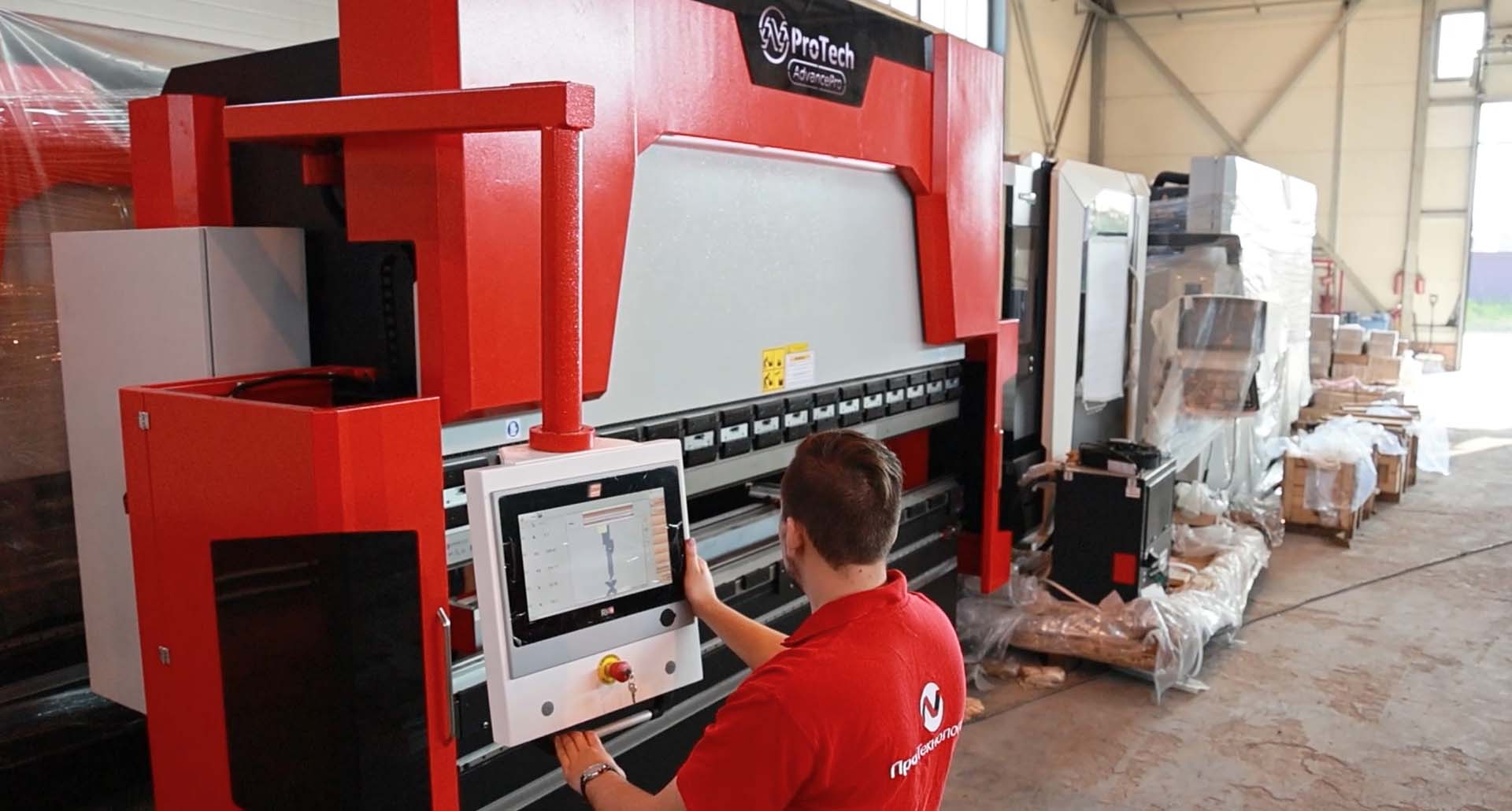

ЧПУ Step Automation Next 2.0

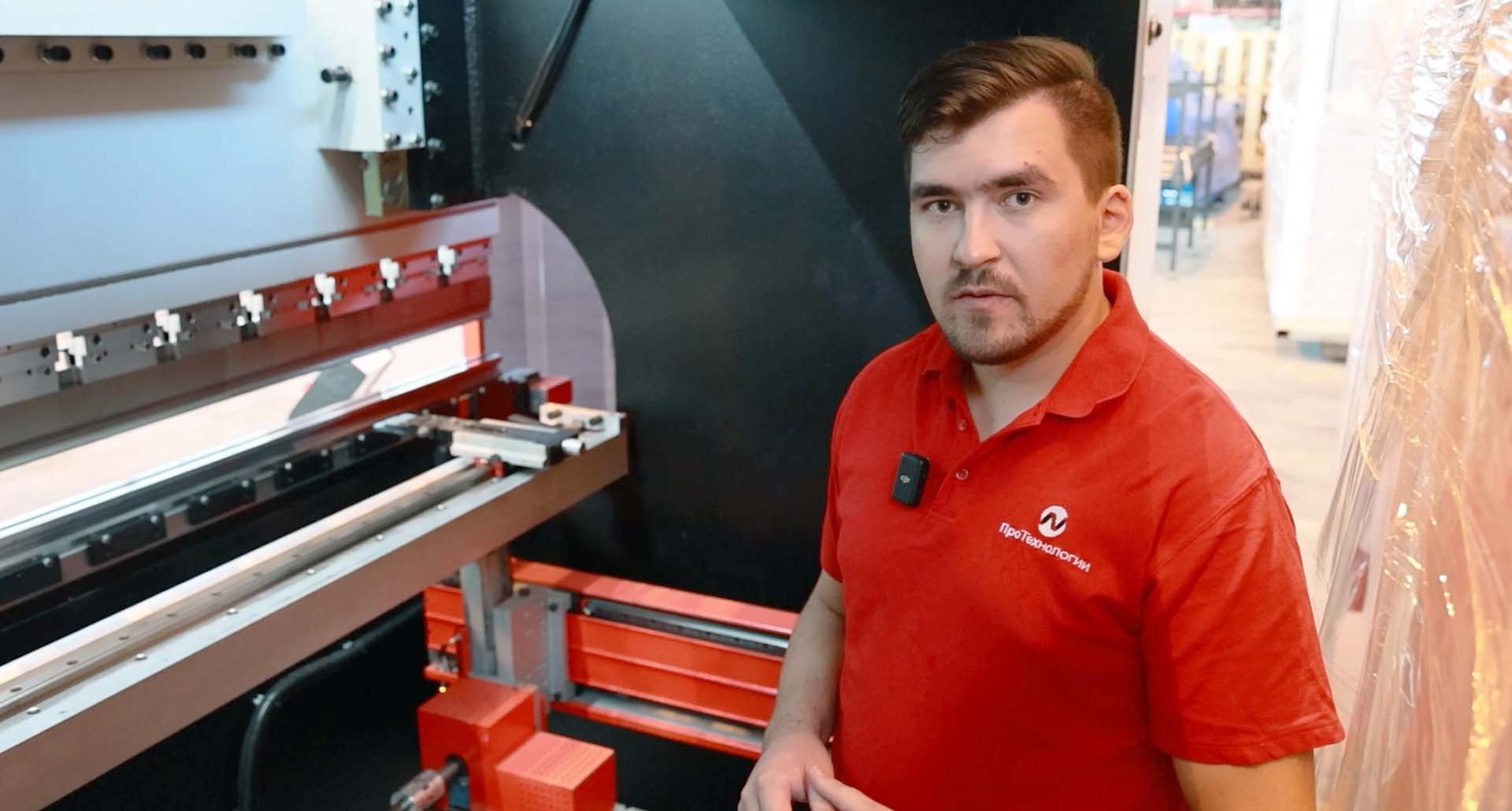

Модель является средней в линейке ЧПУ Next. Многофункциональна и проста в работе. Как показывает опыт инженеров «ПроТехнолгии», для большинства производственных задач заказчиков функционала версии 2.0 достаточно, поскольку она позволяет управлять станком, укомплектованным до восьмью осями включительно.
Характеристики ЧПУ Step Automation

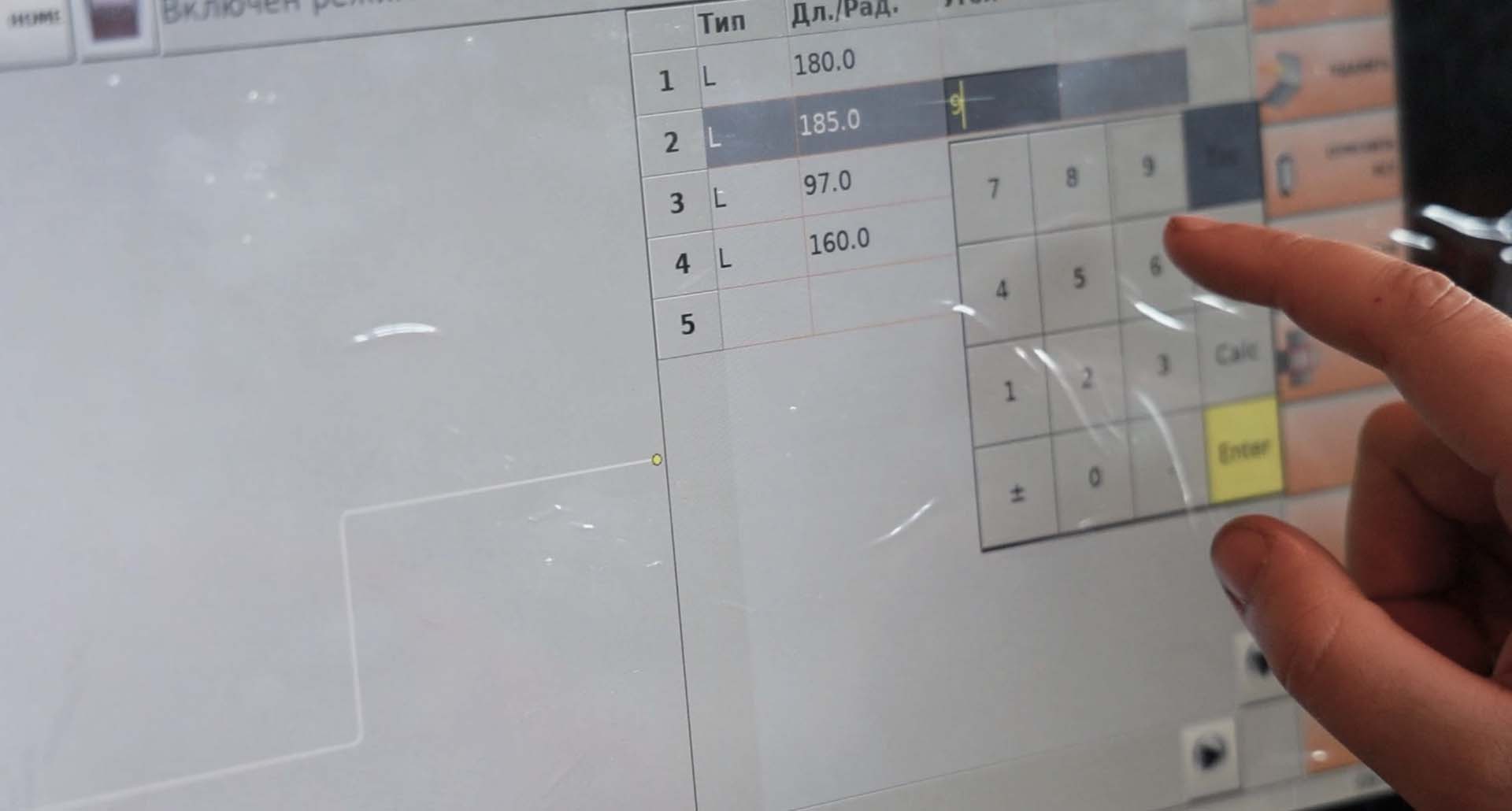

В базе присутствует графическое 2D моделирование деталей, импорт гибочного инструмента в формате DXF. В комплекте прилагается программное обеспечение для удаленного места технолога.
Интуитивно понятный интерфейс ЧПУ дает возможность в течение нескольких часов овладеть основным функционалом работы стойки.
Написание программы для станков с ЧПУ Step
Написание программ происходит в несколько шагов:
- присваивание имени программы;
- выбор инструмента из базы данных, с помощью которого будет происходить обработка;
- прорисовка графического контура получаемой детали;
- непосредственное создание последовательности шагов в режиме моделирования.

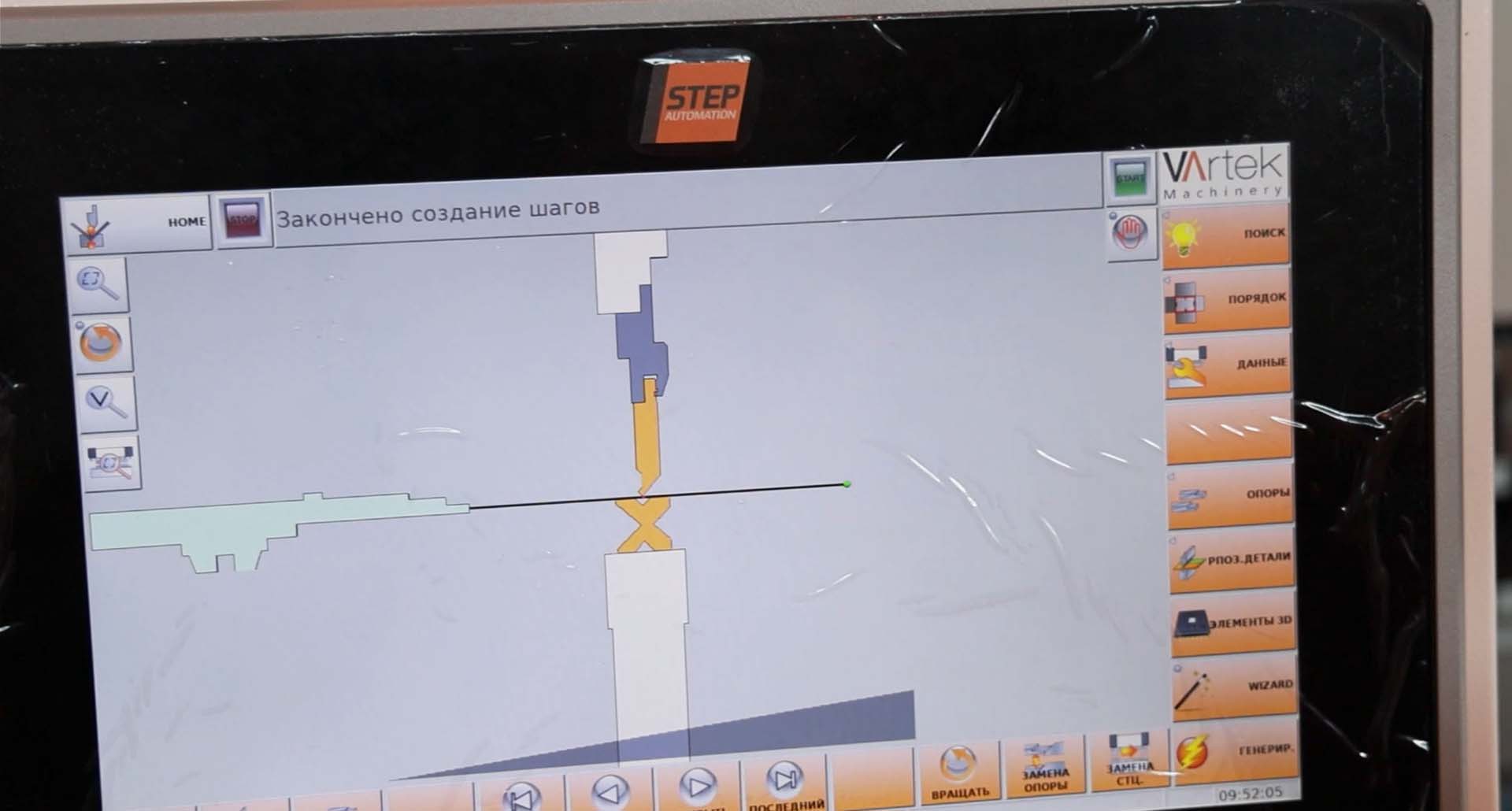

ЧПУ позволяет производить моделирование и создание последовательности шагов как в автоматическом режиме, анализируя и минимизируя перевороты заготовки, так и вручную (исходя из желания оператора).
Помимо основных корректировок по углу и полки гиба, созданная программа позволяет на каждый шаг гиба вносить множество дополнительных параметров:
- раскрытие (высота подъема гибочной балки после совершения гиба);
- мute point (точка смены скоростей гибочной балки);
- непосредственную скорость гиба.
Во время работы по программе ЧПУ в графическом варианте отображается фактическое положение заготовки относительно инструмента и заднего упора. Это позволяет оператору понять, как правильно спозиционировать заготовку для текущего гиба.
Часто задаваемые вопросы
ЧПУ STEP Automation Next 2.0 предлагает многофункциональный контроль станка с поддержкой до восьми осей, графическое 2D моделирование деталей, а также импорт гибочного инструмента в формате DXF. Программное обеспечение позволяет оператору быстро освоить интерфейс и эффективно управлять процессом гибки.
Программирование ЧПУ STEP Automation Next 2.0 включает присваивание имени программы, выбор инструмента из базы данных, прорисовку графического контура детали и создание последовательности шагов в режиме моделирования. Возможны как автоматический, так и ручной режимы программирования.
ЧПУ STEP Automation Next 2.0 подходит для обработки различных металлических заготовок, обеспечивая гибкое управление процессом гибки и точное позиционирование заготовок относительно инструмента и упора.
Интерфейс ЧПУ STEP Automation Next 2.0 интуитивно понятен, что позволяет операторам освоить основные функции в течение нескольких часов. Он поддерживает графическое отображение фактического положения заготовки, что упрощает позиционирование и контроль процесса.
В процессе гибки на ЧПУ STEP Automation Next 2.0 можно настраивать параметры раскрытия (высота подъема гибочной балки), точку смены скоростей гибочной балки (mute point) и непосредственную скорость гиба для каждого шага.
