Разберем процесс изготовления шлицевого отверстия при помощи комбинации станков «Супердрель» + проволочный эрозионный станок.
Посмотрите 3 минуты
про электроэрозионную обработку
Электроэрозионная обработка деталей

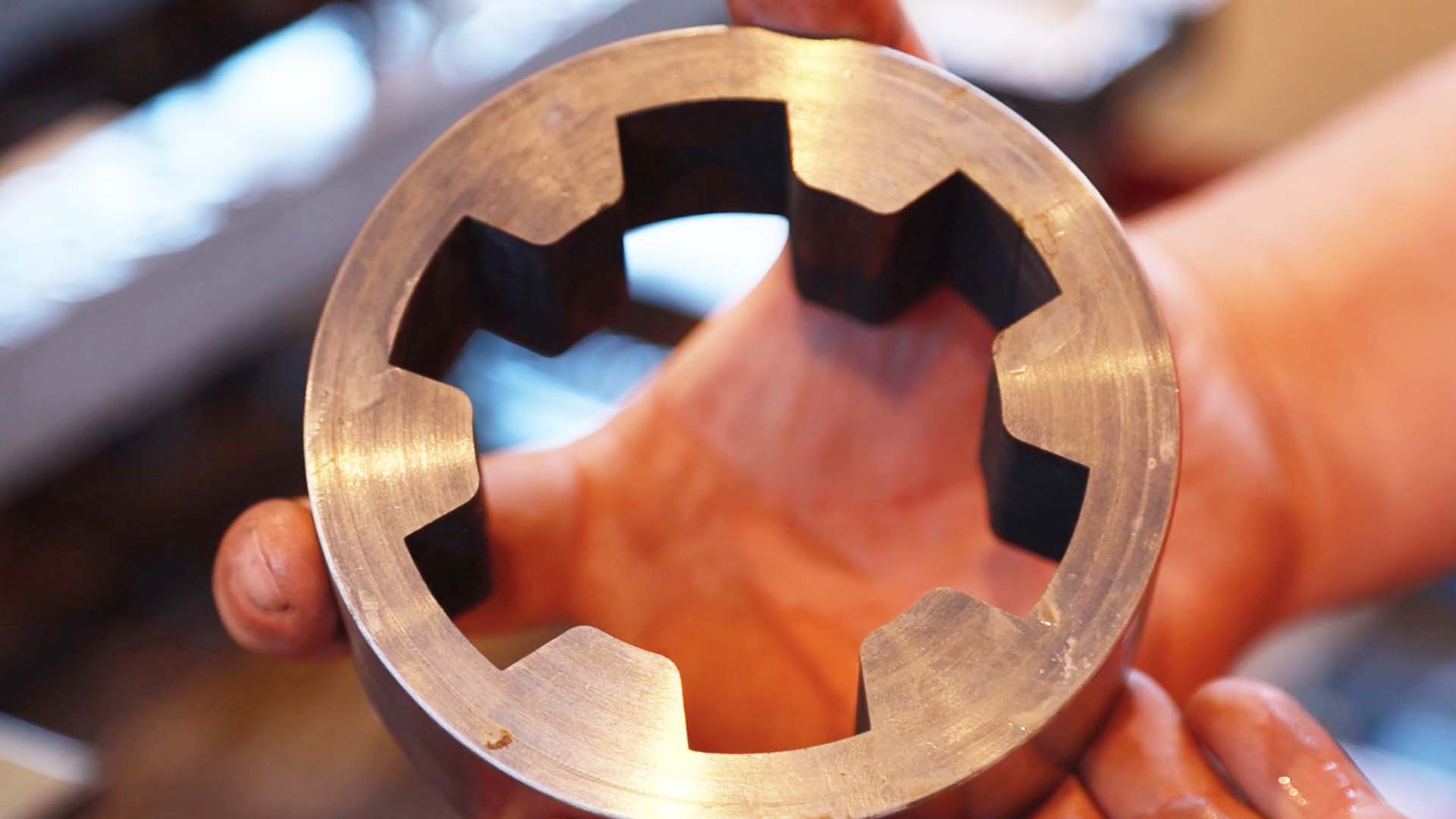

Любой процесс обработки, как правило, начинается с изучения чертежа, предоставленного заказчиком. В данном случае требуется изготовить шлицевое отверстие высотой 40 и диаметром 95 мм.
Станки для электроэрозионной обработки

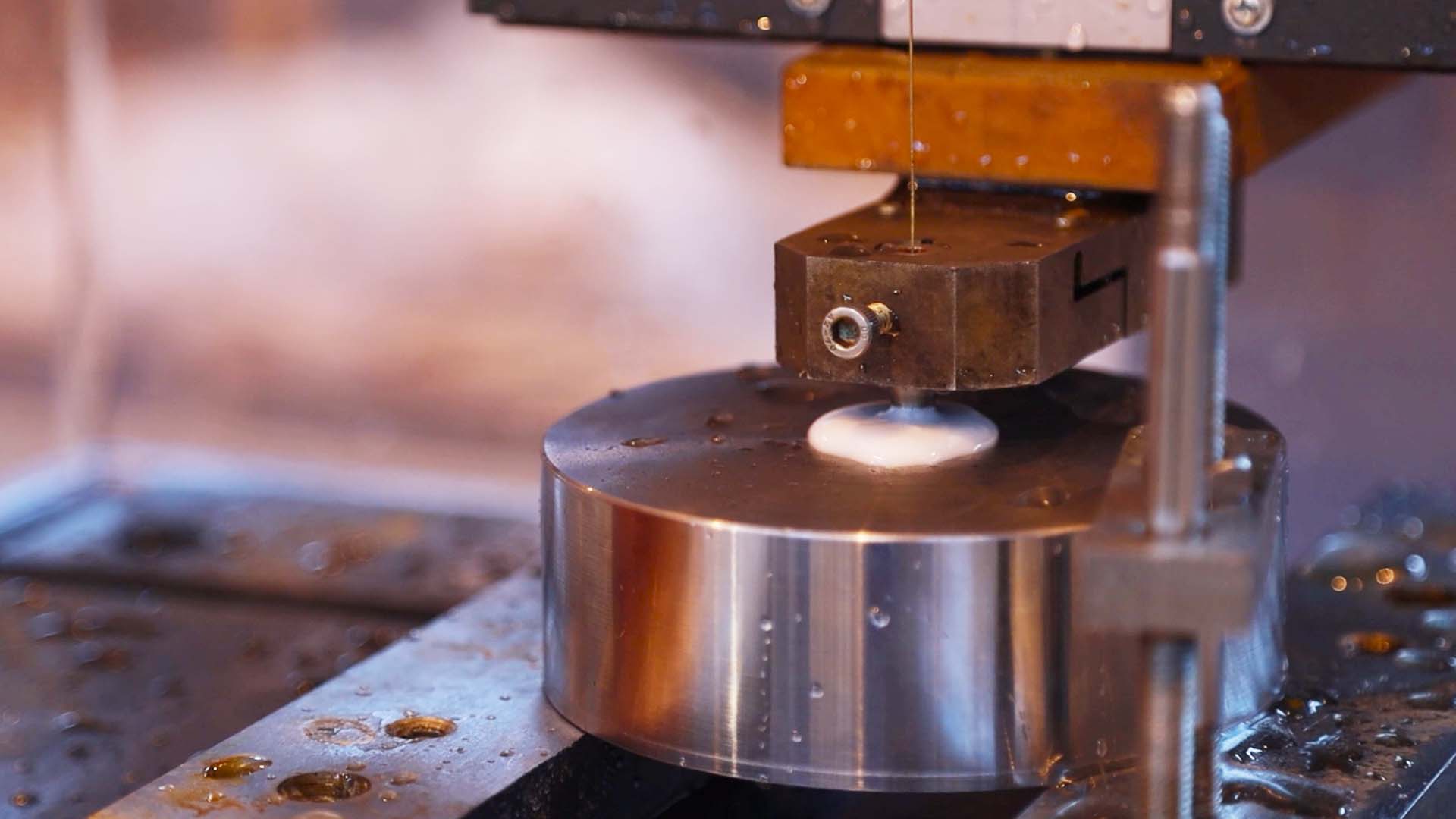

- Процесс изготовления начинаем с прожигания отверстия на «Супердрели». Она позволяет точно привязываться к определенной точке в координатной плоскости с помощью УЦИ.
- После выставления координат и корректных параметров обработки приступаем непосредственно к прожиганию детали.
-
Далее работа продолжается на

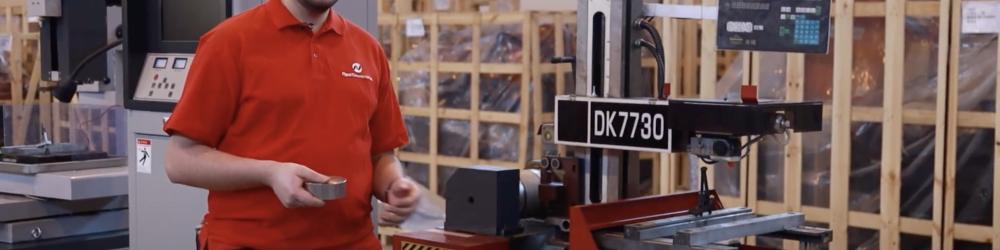

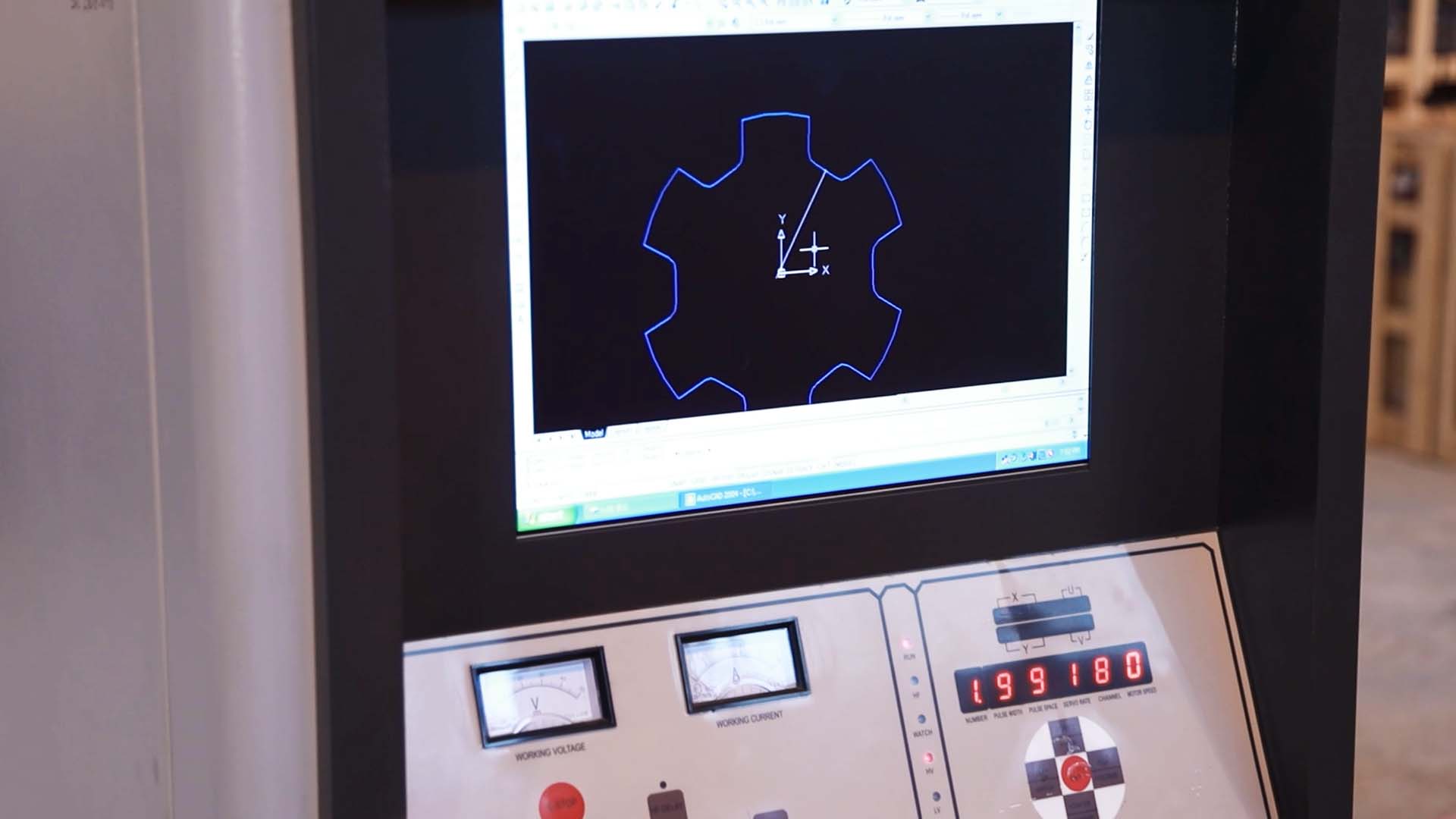

проволочном-эрозионном станке. В данном случае на модели ProTech DK7730. - Составляем программу обработки на основе чертежа детали. Далее устанавливаем заготовку в рабочую зону и заводим проволоку в отверстие.
- С помощью привязки к центру отверстия выставляем корректную стартовую позицию программы. Задаем корректные параметры с учетом толщины и материала заготовки.

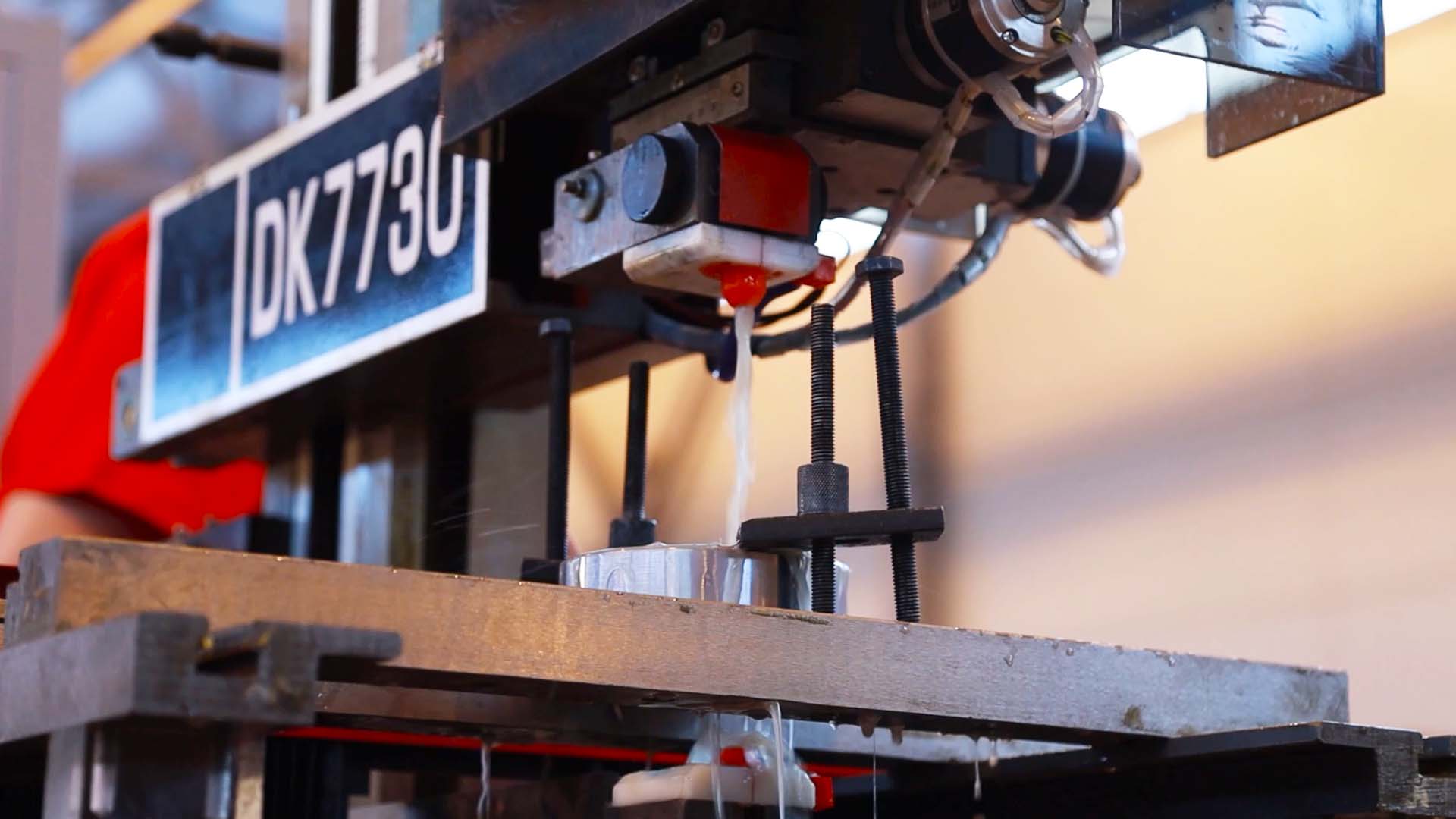

Приступаем к обработке.
В конце производим необходимые контрольные замеры. При соответствии заявленным размерам передаем деталь заказчику.
Часто задаваемые вопросы
Проволочный эрозионный станок ProTech DK7730 используется для высокоточной обработки сложных форм. Он позволяет составлять программы обработки на основе чертежей и корректировать параметры в зависимости от толщины и материала заготовки.
Электроэрозионные станки, такие как ProTech DK7730 и 'Супердрель', подходят для обработки различных металлов и сплавов, которые проводят электрический ток. Это делает их идеальными для создания сложных форм в твердых материалах.
Электроэрозионный процесс в описанном случае позволяет обрабатывать шлицевое отверстие высотой 40 мм и диаметром 95 мм. Это говорит о возможности работы с деталями соответствующих габаритов.
Процесс начинается с изучения чертежа, затем прожигается начальное отверстие с помощью 'Супердрели', после чего продолжается обработка на проволочном эрозионном станке ProTech DK7730 с привязкой к центру отверстия и настройкой параметров обработки.
Комбинация станков 'Супердрель' и ProTech DK7730 позволяет точно привязываться к заданной точке и выполнять высокоточную обработку сложных деталей, обеспечивая контролируемое качество и соответствие чертежам.
