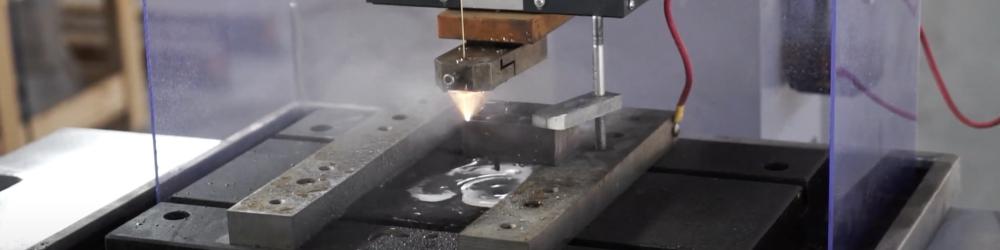

Электроэрозионная супердрель используется для глубокой обработки мелких отверстий в заготовках из нержавеющей и закаленной стали, твердых сплавов, меди, алюминия и других токопроводящих материалов. Например, заправочных отверстий в заготовках для проволочной электроэрозионной обработки, отверстий фильерных пластин, контуров гидравлических и пневматических клапанов.
Посмотрите видео про
электроэрозионную супердрель
Супердрель: принципы работы

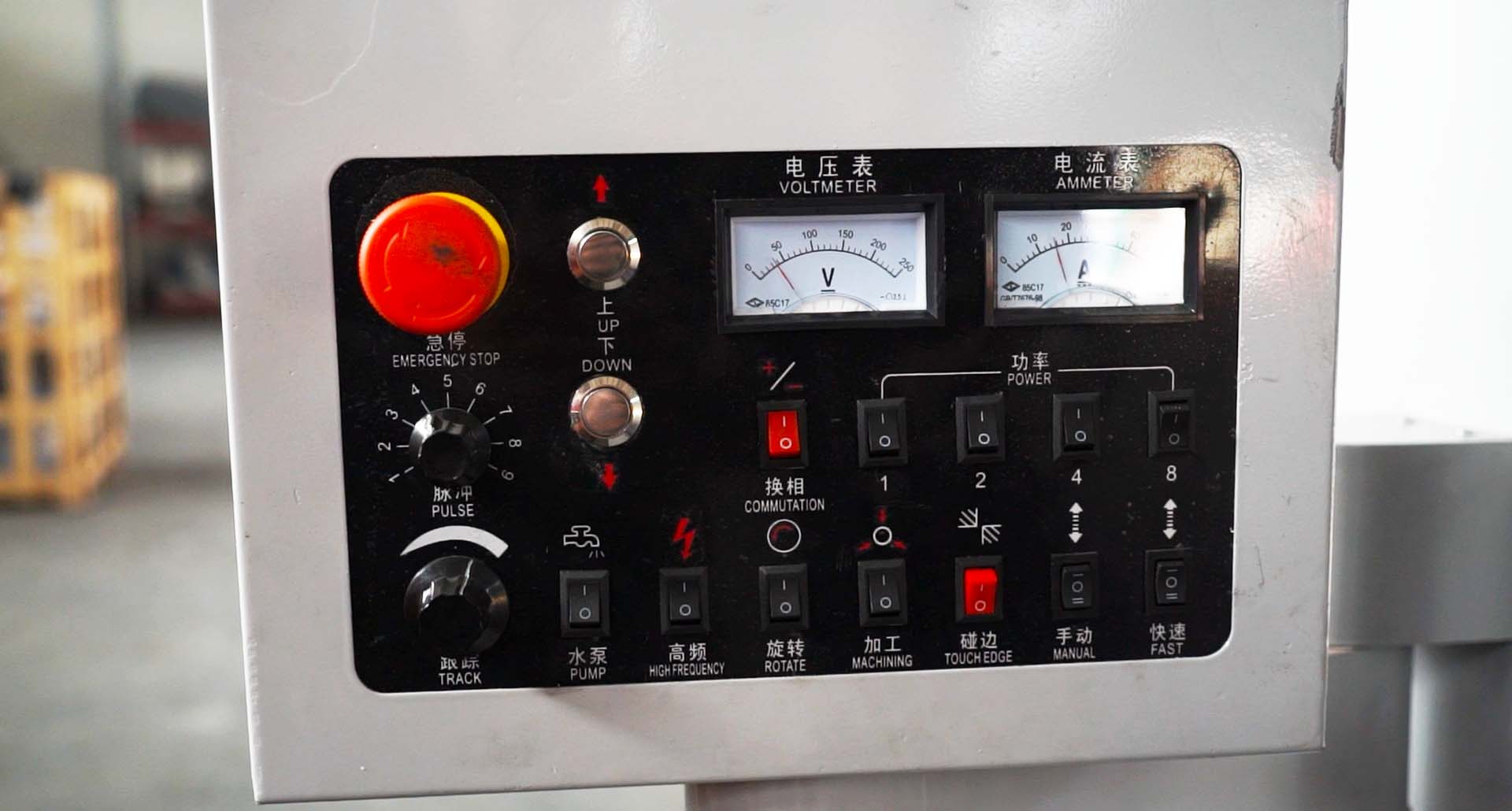

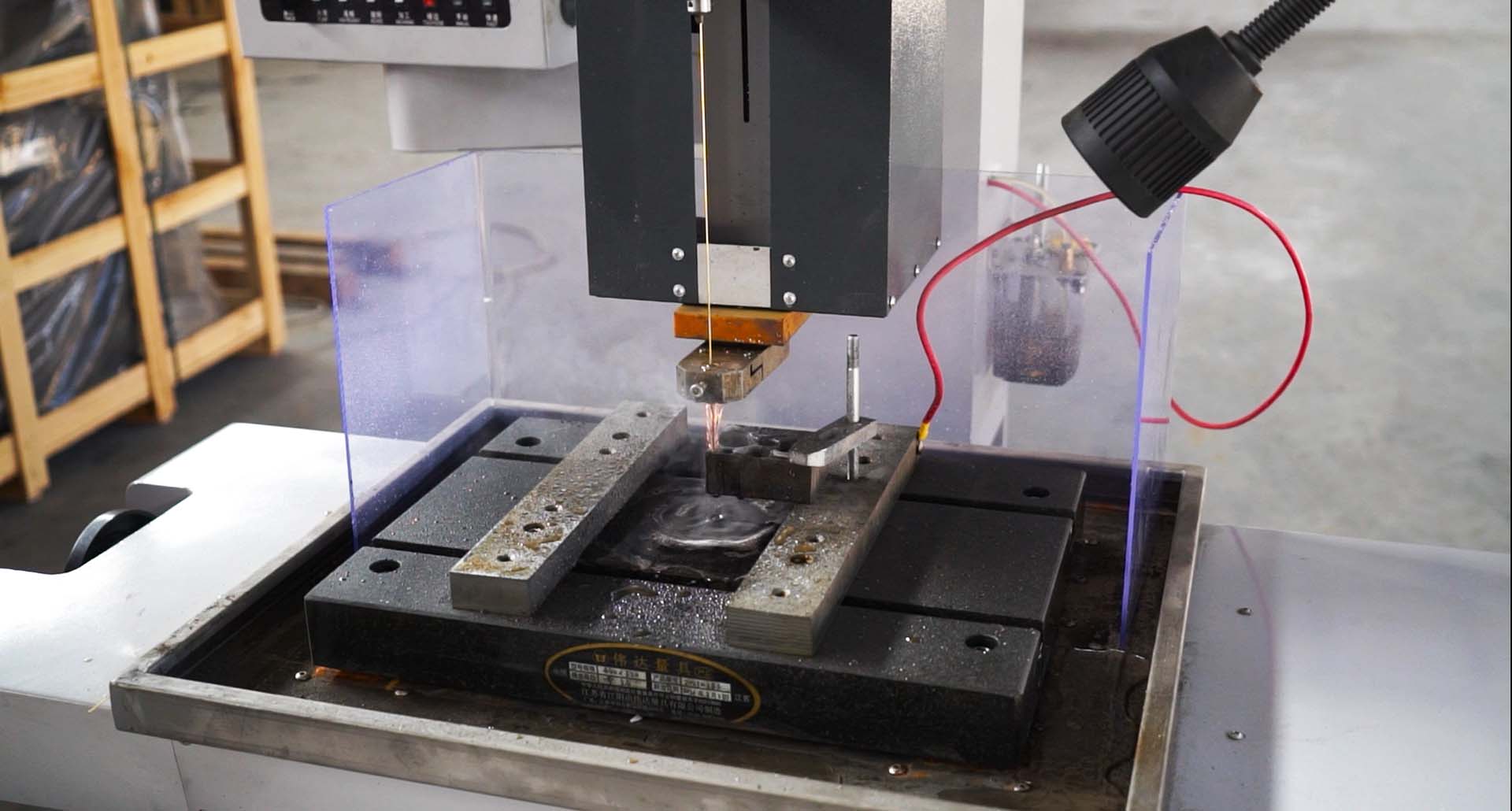

Принцип работы оборудования заключается в прожигании отверстия вращающимся электродом. Скорость вращения относительно невысокая — в пределах 100 об/мин. В зависимости от свойств заготовки применяется латунный, медный, алюминиевый и вальфрамовый электрод. При электроэрозионном сверлении используются относительно небольшие токи — до 30 А.
Обрабатываемая заготовка является анодом токопроводящей схемы и в процессе обработки подвергается максимальному разрушающему воздействию электрического тока. Катодом электрической схемы выступает проволока. Она изготавливается из тугоплавких материалов и подвергается минимальному разрушению.
Преимущества электроэрозионной супердрели
Значительным преимуществом электрозионной супердрели перед классическим сверлильным станком является отношение глубины отверстия к диаметру электрода (инструмента): 200∶ 1.

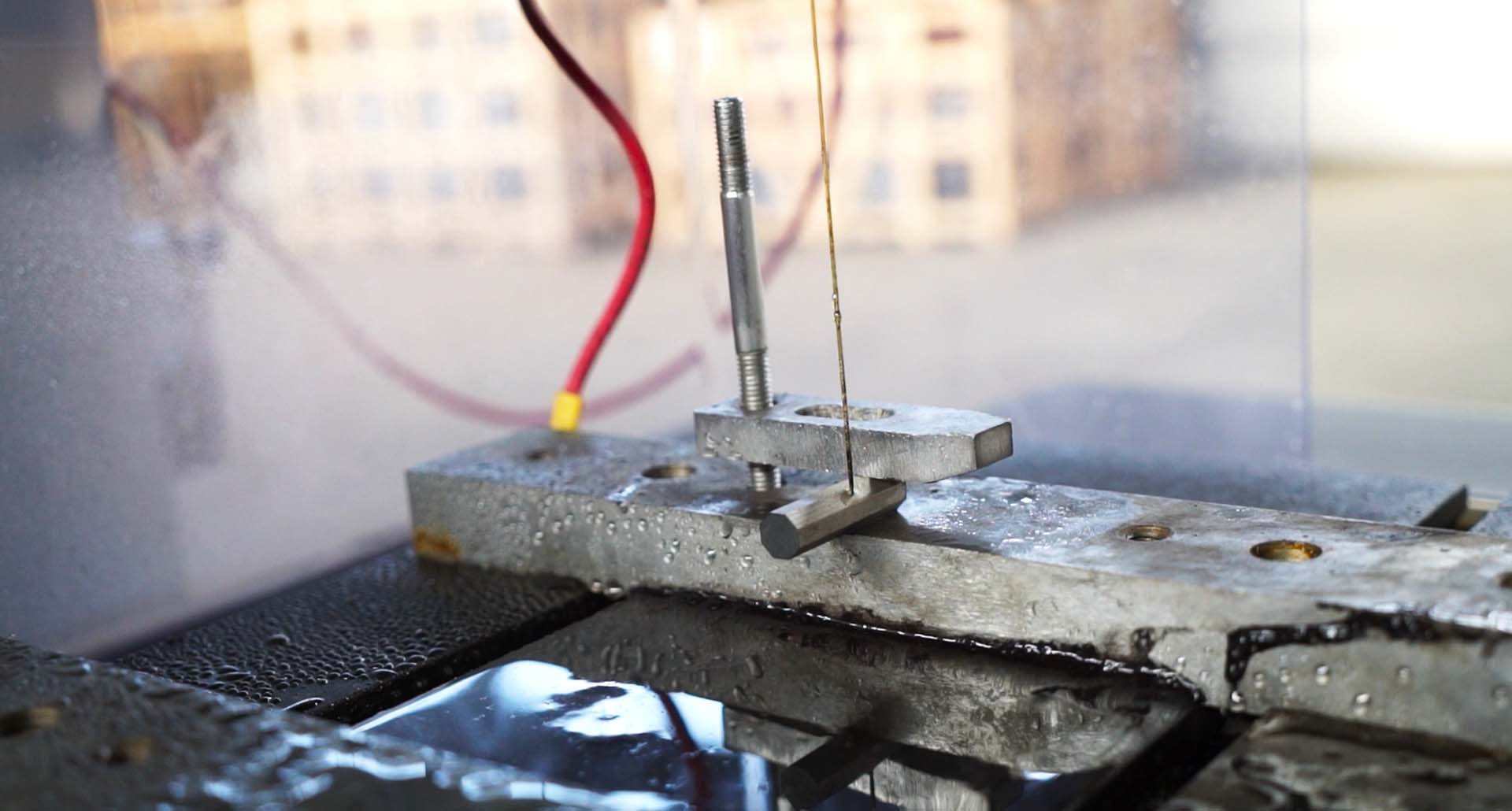

Электрод размером Ø0.3～Ø3.0 мм. проникает в скошенные или сферические поверхности обрабатываемых деталей.
Станок может применяться для удаления сломанных сверл или резьбовых метчиков в заготовках без повреждения исходных отверстий или резьбы. Для обеспечения точности хода электрода используется направляющая втулка, что позволяет удерживать электрод строго перпендикулярно относительно поверхности заготовки.
Конструктивные особенности электроэрозионной супердрели
Станок состоит из механической части, электрического блока и системы рабочей жидкости.
Механическая часть включает:

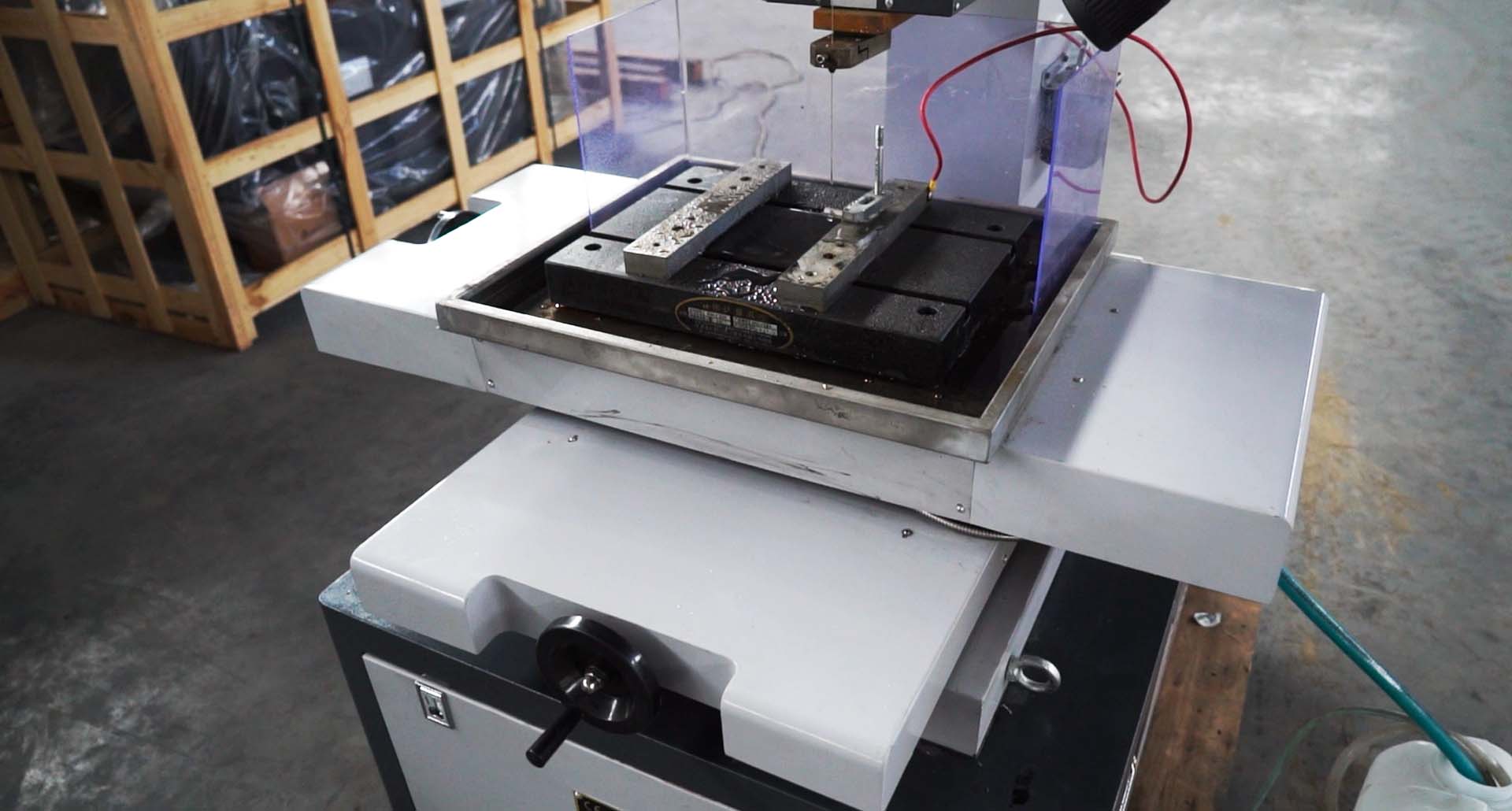

- координатный рабочий стол,
- шпиндельную бабку,
- поворотную головку,
- колонну и корпус станка.
Электрический шкаф закреплен в корпусе станка и включает в себя импульсный источник питания, сервосистему главной оси и электрооборудование.
Система рабочей жидкости включает в себя насос высокого давления и емкость, которые расположены сбоку корпуса станка. В качестве рабочей жидкости может использоваться водопроводная или дистиллированная вода.
Невысокая стоимость расходных деталей, по сравнению с промышленными сверлами, несложная технология изготовления, делает технологию электроэрозионного сверления простой и экономически выгодной.
