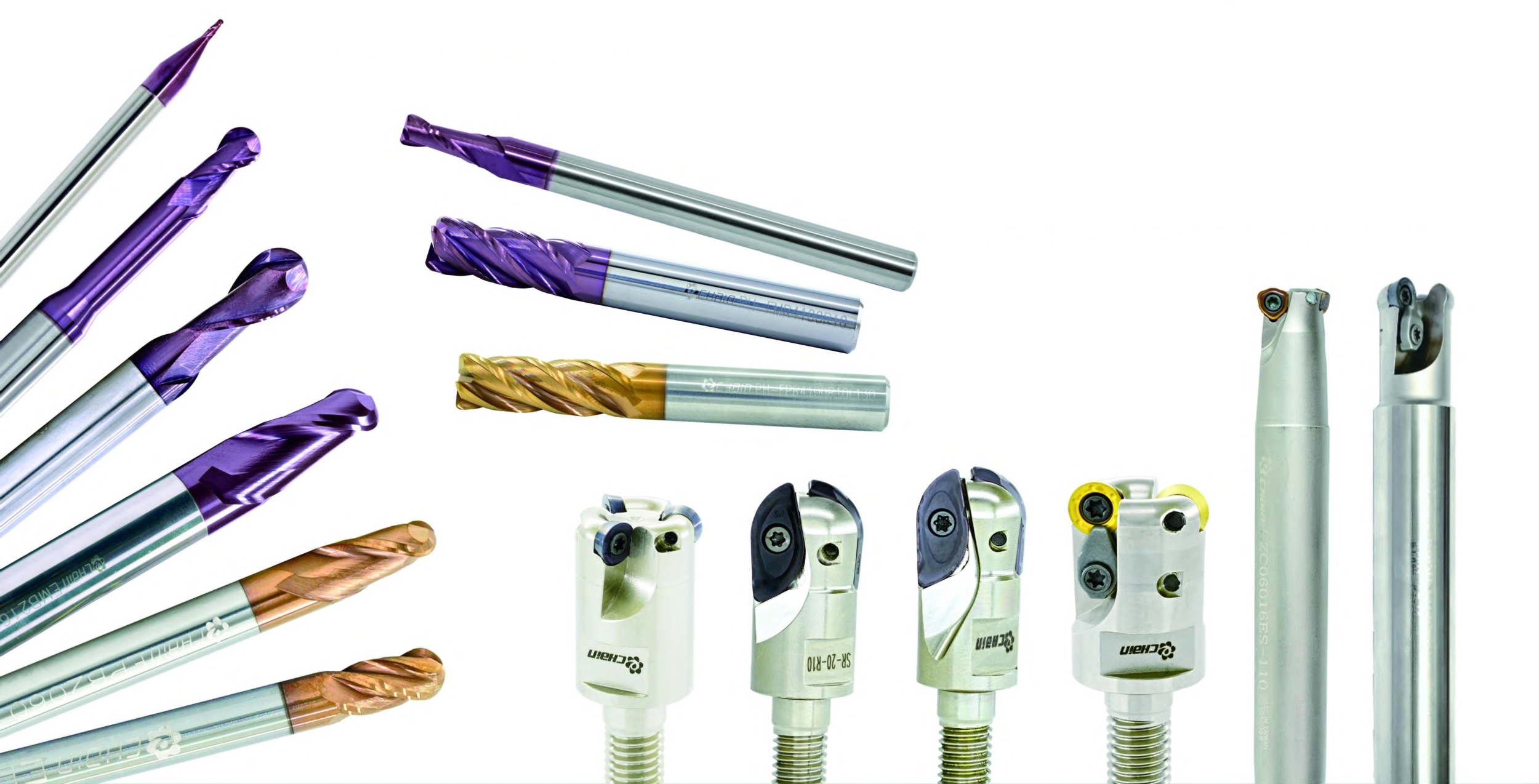

Концевая фреза — это тип режущего инструмента, который применяется при фрезеровании. Представляет собой вращающийся инструмент, используемый для удаления материала с заготовки. Фрезы концевые обычно изготавливаются из быстрорежущей стали (HSS) или твердого сплава и бывают различных форм и размеров. Могут быть цельными или сборными (со сменными пластинами или сменными головками). Свое название получили благодаря режущей части или кончика, имеющего форму цилиндра или шара на конце длинного хвостовика.
Принцип работы такого инструмента следующий: фрезерный станок перемещает заготовку к вращающейся концевой фрезе, которая врезается в материал и удаляет припуск для создания желаемой формы. Концевые фрезы — это универсальные инструменты, применяемые для резки различных материалов, включая металл, пластик, дерево и композиты. Они используются в различных отраслях промышленности, включая общее машиностроение, авиакосмическую и автомобильную отрасль.

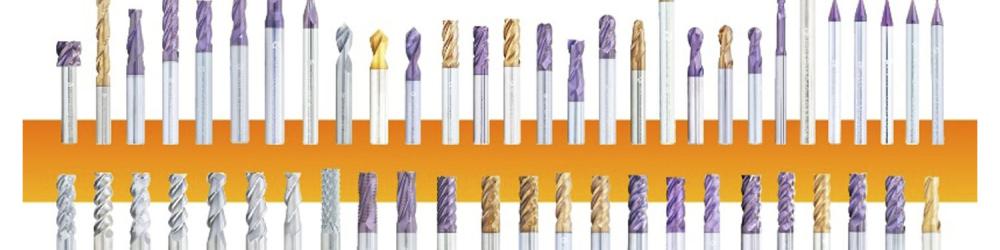

Виды и области применения концевых фрез

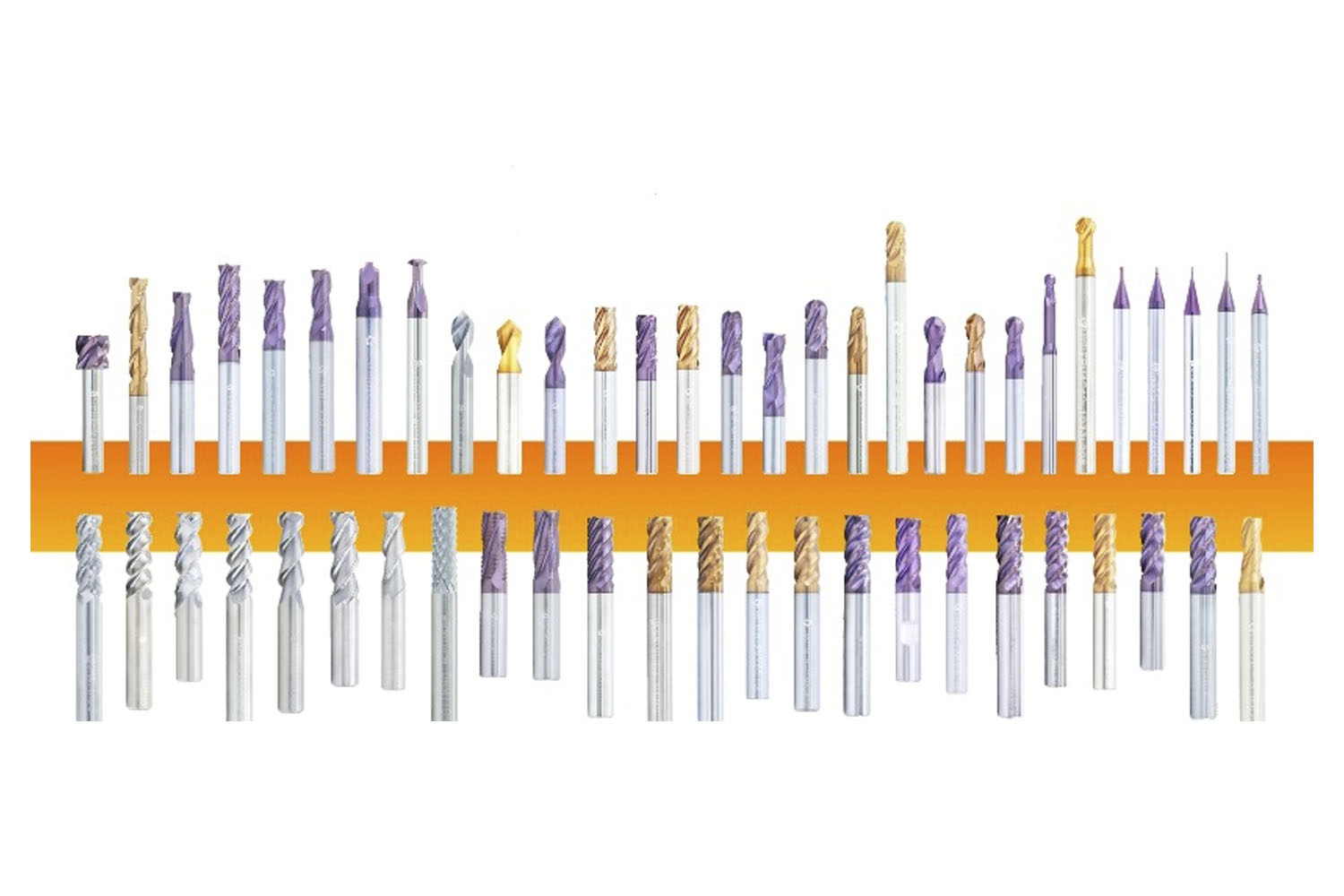

Бывают разных форм и размеров, каждая из которых предназначена для выполнения определенного типа фрезерных операций. Перечислим наиболее распространенные типы и области их применения.
Фреза шпоночная
Шпоночные концевые фрезы имеют цилиндрический наконечник и используются для общего фрезерования. Они отлично подходят для создания прямоугольных пазов и карманов, а также для фрезерования плоских поверхностей.
Фреза сферическая
Фрезы концевые сферические имеют закругленный конец и используются для фрезерования изогнутых поверхностей. Отлично подходят для создания закругленных краев и объемных фигур.
Концевые фрезы с угловым радиусом
Имеют закругленный угол на кончике и используются для фрезерования закругленных углов. Идеально подходят для создания скруглений и изготовления деталей с закругленными краями.
Концевые фрезы для снятия фасок
Фрезы для снятия фаски имеют плоский кончик со скошенными сторонами и используются для создания фасок или скошенных кромок. Применяются для создания угловых кромок деталей, а также законченной кромки детали.
Концевые фрезы для черновой обработки
Фрезы для черновой обработки имеют зубчатую кромку и используются для быстрого удаления большого количества материала. Как понятно из названия, предназначены для черновой обработки деталей.
Фреза коническая
Фрезы концевые конические имеют конический кончик и применяются для создания конических отверстий или каналов. Подходят для создания деталей конической формы.
Фреза сверлильная
Фрезы для сверлильного станка предназначены для одновременного сверления отверстий и фрезерования плоских поверхностей. Применяются для создания отверстий с плоским дном и расточки.
Для достижения желаемого результата важно правильно выбрать концевую фрезу для конкретной задачи. При выборе также необходимо учитывать такие факторы, как обрабатываемый материал, глубина резания и скорость подачи.
Как правильно выбрать концевую фрезу по металлу, дереву, пластику?
Выбор правильной концевой фрезы имеет решающее значение для достижения желаемого результата. Вот некоторые факторы, которые следует учитывать при выборе инструмента:
- материал: обрабатываемый материал является решающим фактором при выборе типа концевой фрезы. Для более твердых материалов подходит более твердая и долговечная фреза, например, твердосплавная. Для более мягких материалов, таких как пластик и дерево, требуется более мягкая концевая фреза, например, быстрорежущая сталь.
- диаметр резания: Диаметр резания зависит от размера режущей поверхности. Выбор правильного диаметра важен для обеспечения эффективной обработки и гладкой поверхности. Меньшие диаметры лучше всего подходят для чистовых операций, а большие для быстрой черновой обработки.
- количество зубьев: количество зубьев на фрезе влияет на производительность. Фрезы с меньшим количеством зубьев более жесткие и позволяют быстрее удалять материал, а с большим количеством зубьев обеспечивают лучшее качество обработки.

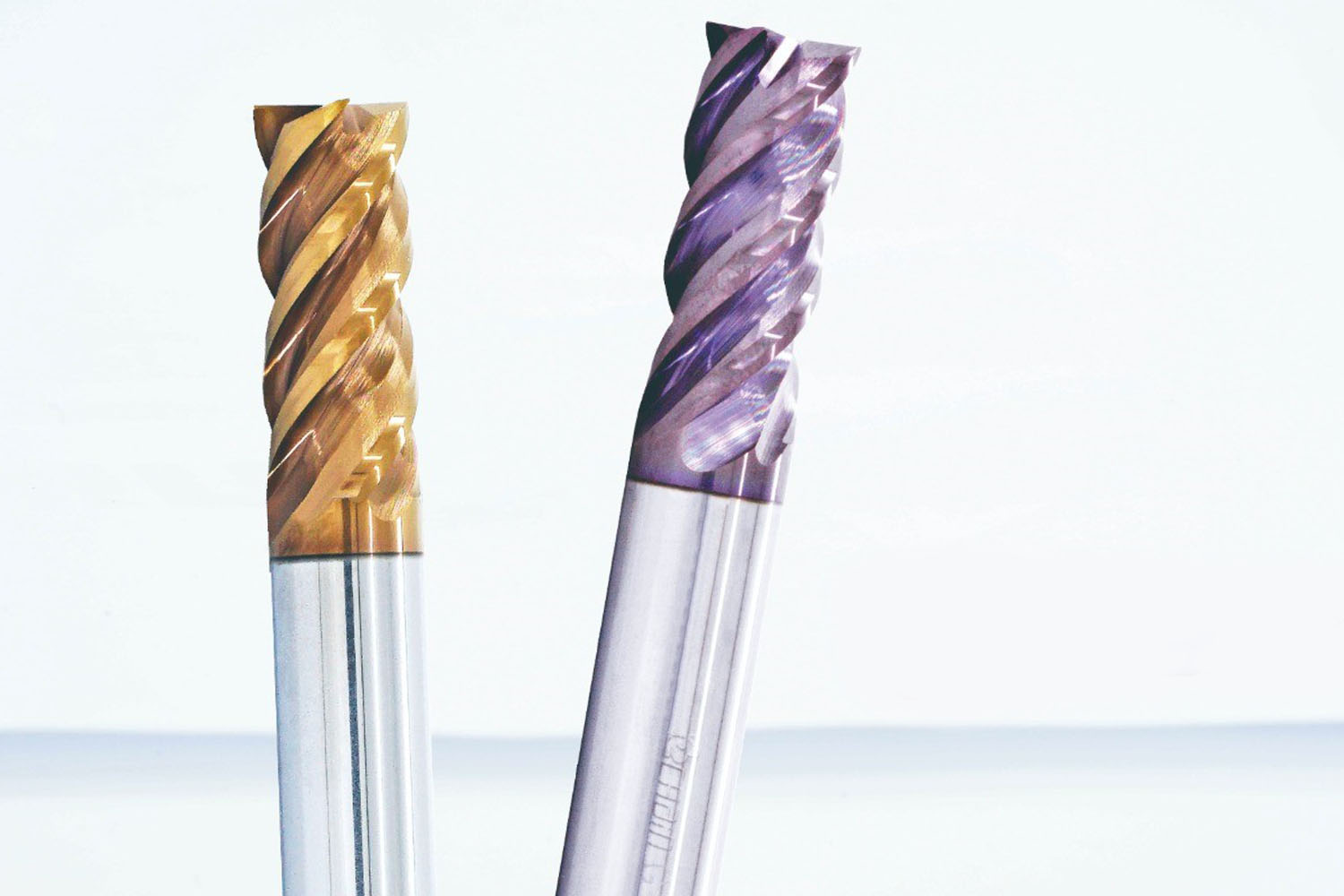

- покрытия: концевые фрезы могут быть покрыты различными материалами, такими как нитрид титана или алмазное напыление для увеличения их стойкости. При выборе покрытия важно учитывать тип обрабатываемого материала.
- скорость резания и скорость подачи. Они определяют, насколько быстро инструмент движется сквозь материал и сколько материала снимается за проход. Выбор правильной скорости резания и подачи важен для обеспечения эффективной обработки и предотвращения повреждения фрезы и обрабатываемой поверхности. При выборе инструмента в данном случае учитываются такие факторы, как материал, диаметр резания, количество зубьев, покрытие, а также скорость резания и подача.
В результате, тщательный выбор подходящей концевой фрезы для работы позволит обеспечить эффективную обработку, а также высокое качество обрабатываемой поверхности заготовки.
