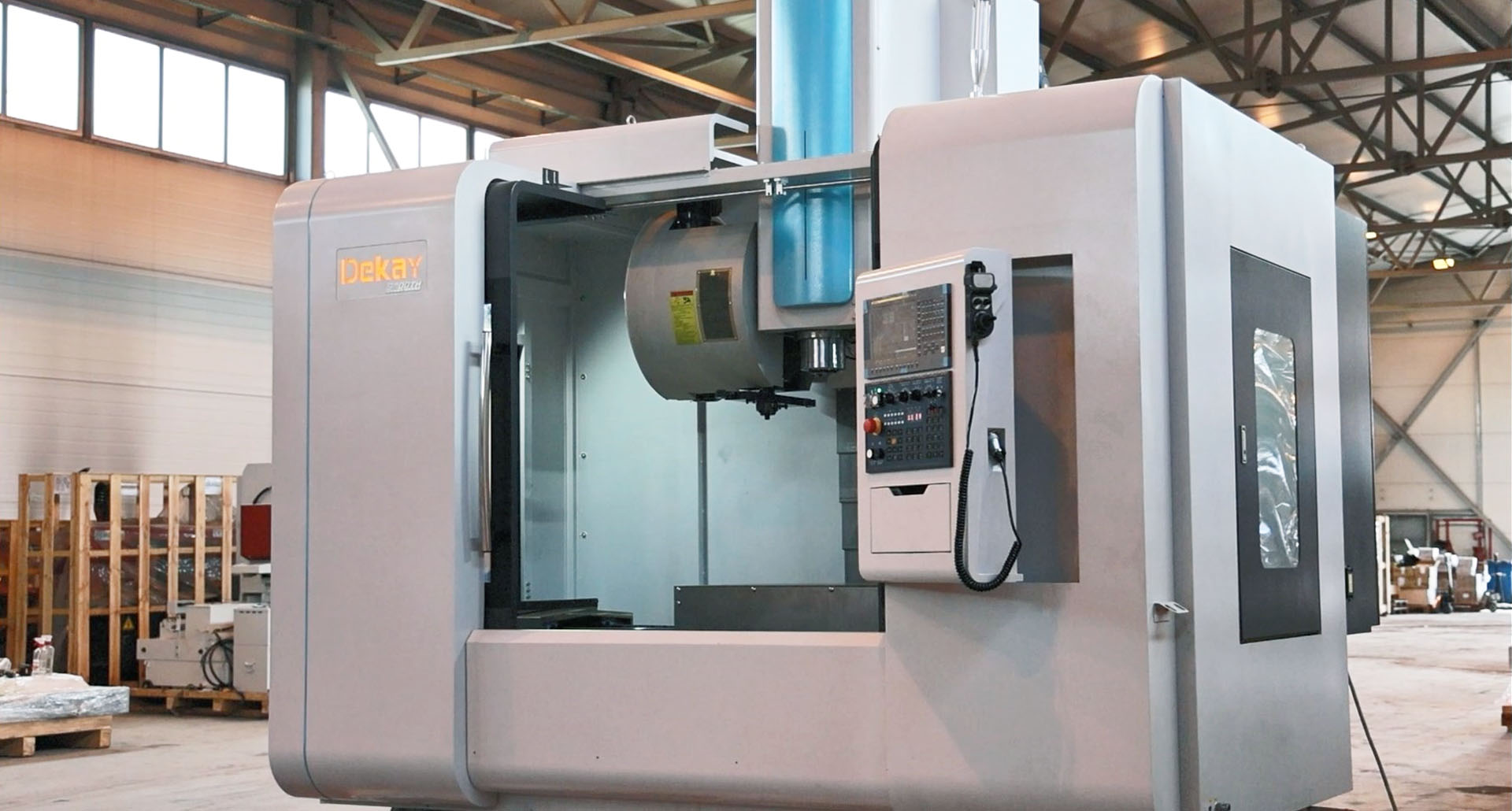

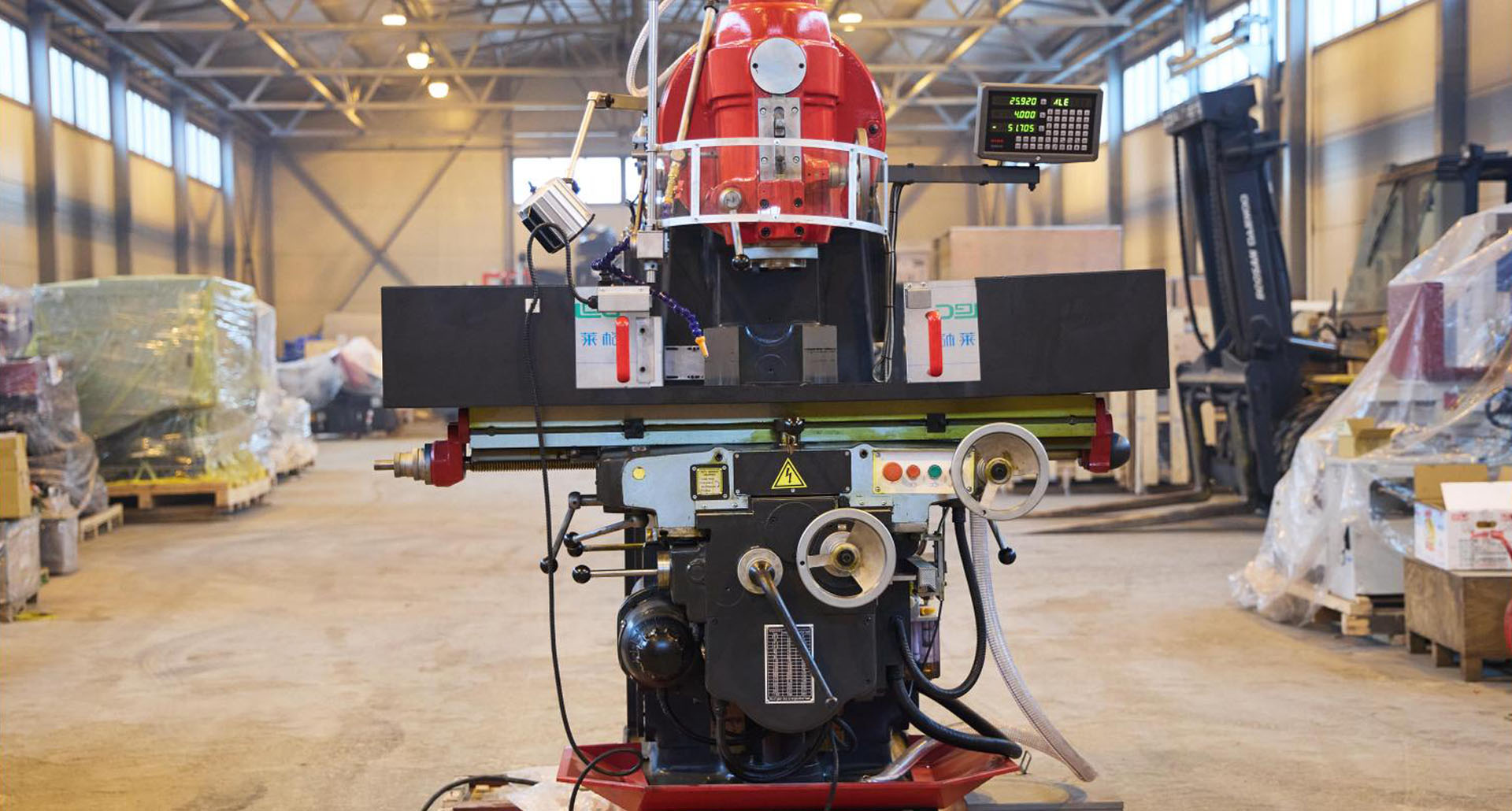

Современный фрезерный станок — это высокотехнологичное оборудование для механической обработки заготовок из металла, дерева, композитов и пластиков. В контексте данного материала мы сфокусируемся на металлорежущих станках, ключевом игроке современного машиностроения и мелкосерийного производства.
Устройство и принцип работы фрезерного станка
В основе работы фрезерного оборудования лежит слаженная работа нескольких узлов:

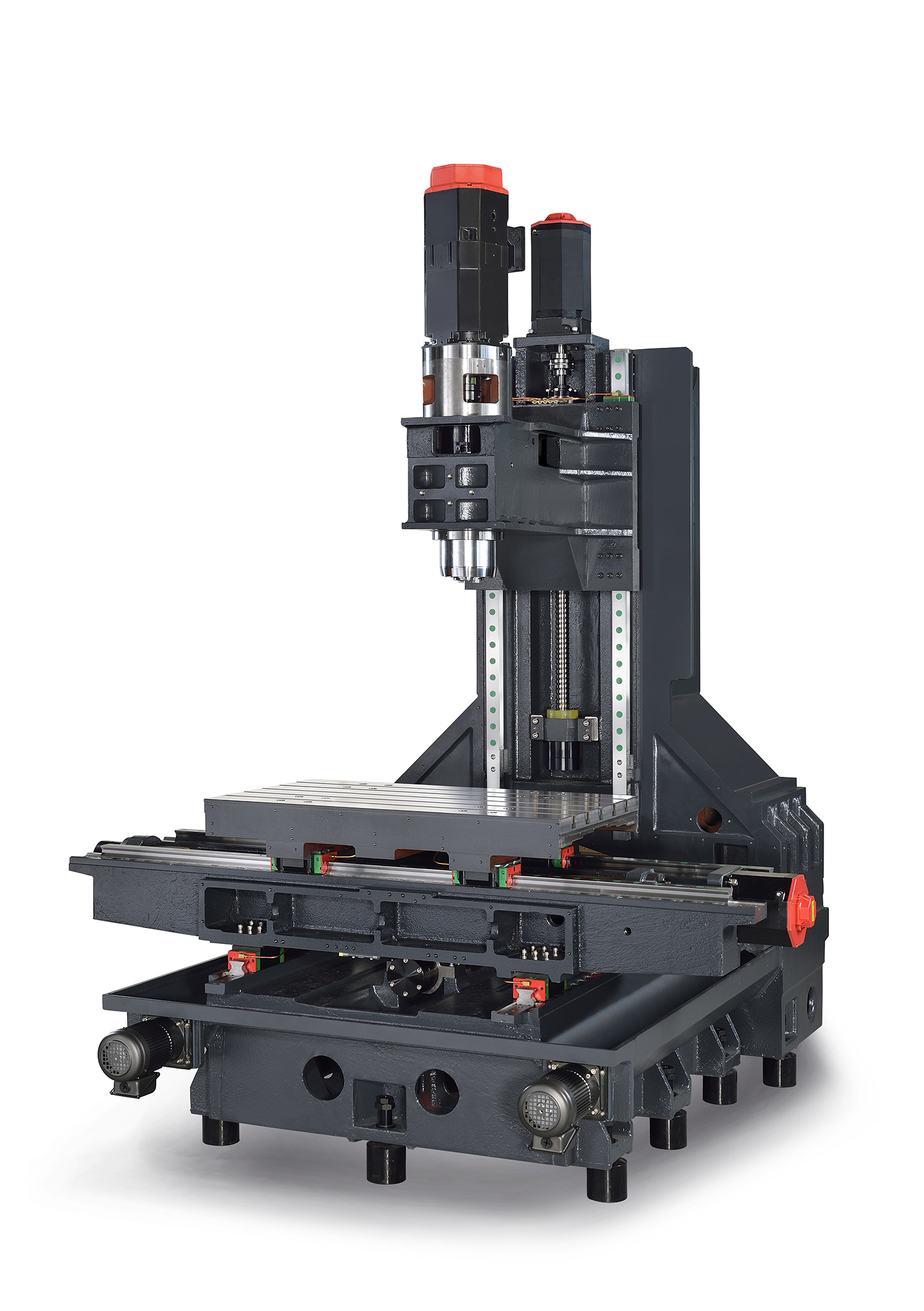

- Станина: массивное, жёсткое основание, часто из чугуна, которое гасит вибрации и обеспечивает точность. Это фундамент, на котором смонтированы все остальные компоненты фрезера.

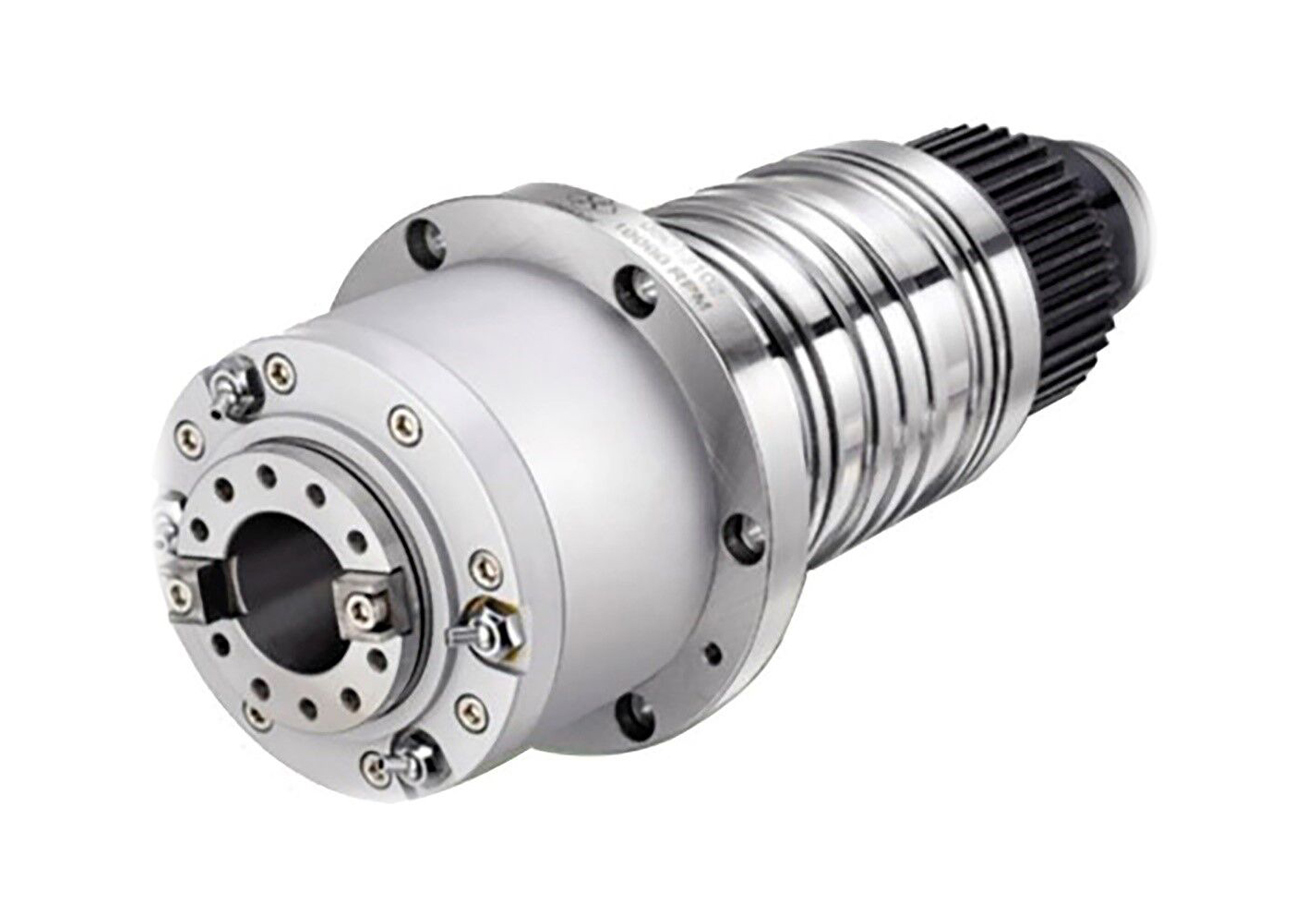

- Шпиндель: «сердце» станка. Приводится во вращение электродвигателем. Шпиндели бывают высокооборотистые (например, для алюминия, меди, а также высокоскоростной обработки) и низкооборотистые, но с высоким крутящим моментом (для черновых и обдирочных работ, либо материалов повышенной твёрдости).

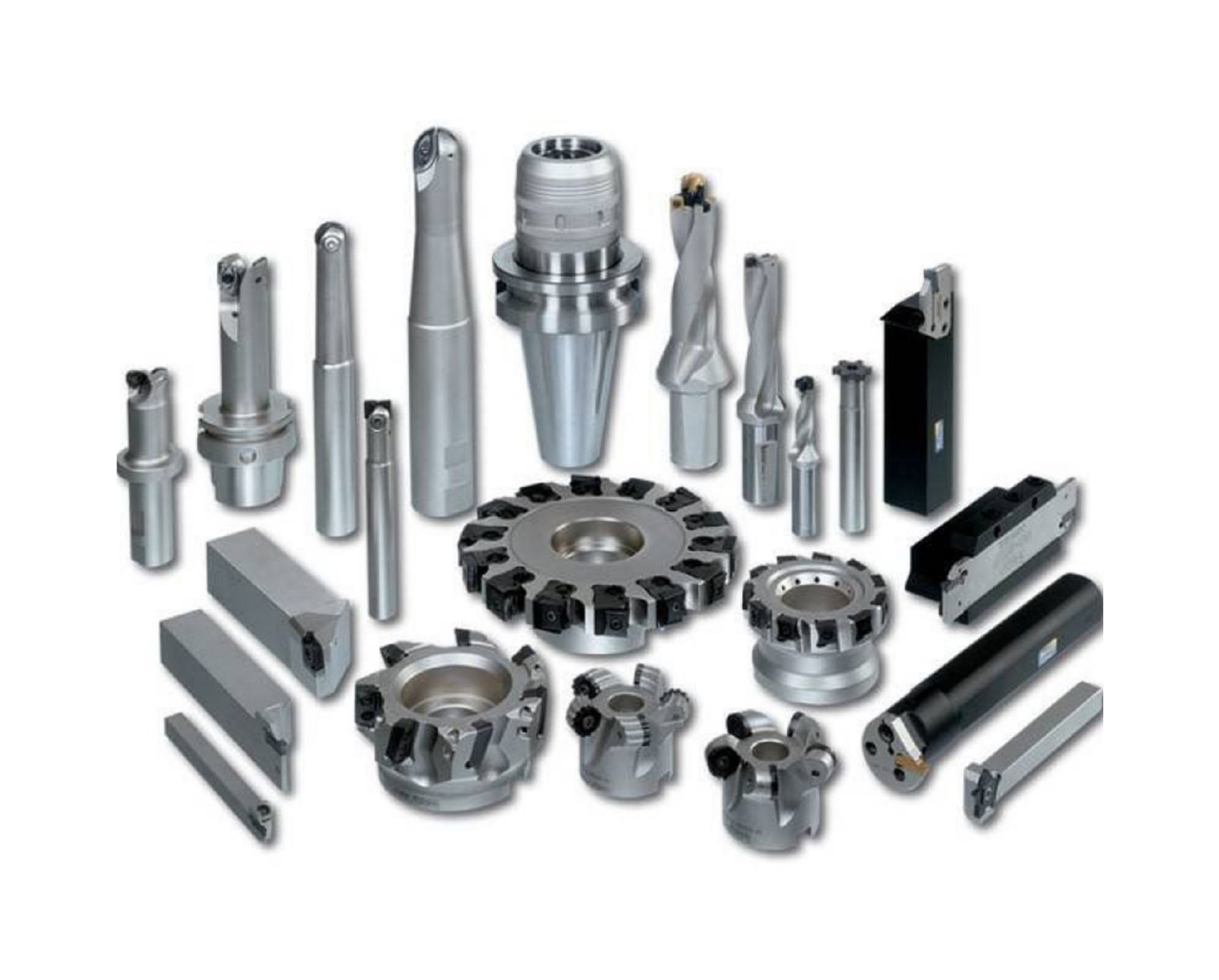

- Инструмент: для точного и надёжного крепления режущего инструмента в шпинделе применяются специальные системы, такие как высокоточные оправки типа BT или HSK, имеющие прецизионную посадку на конус высокой жёсткости, что позволяет воспринимать значительные нагрузки при резке.

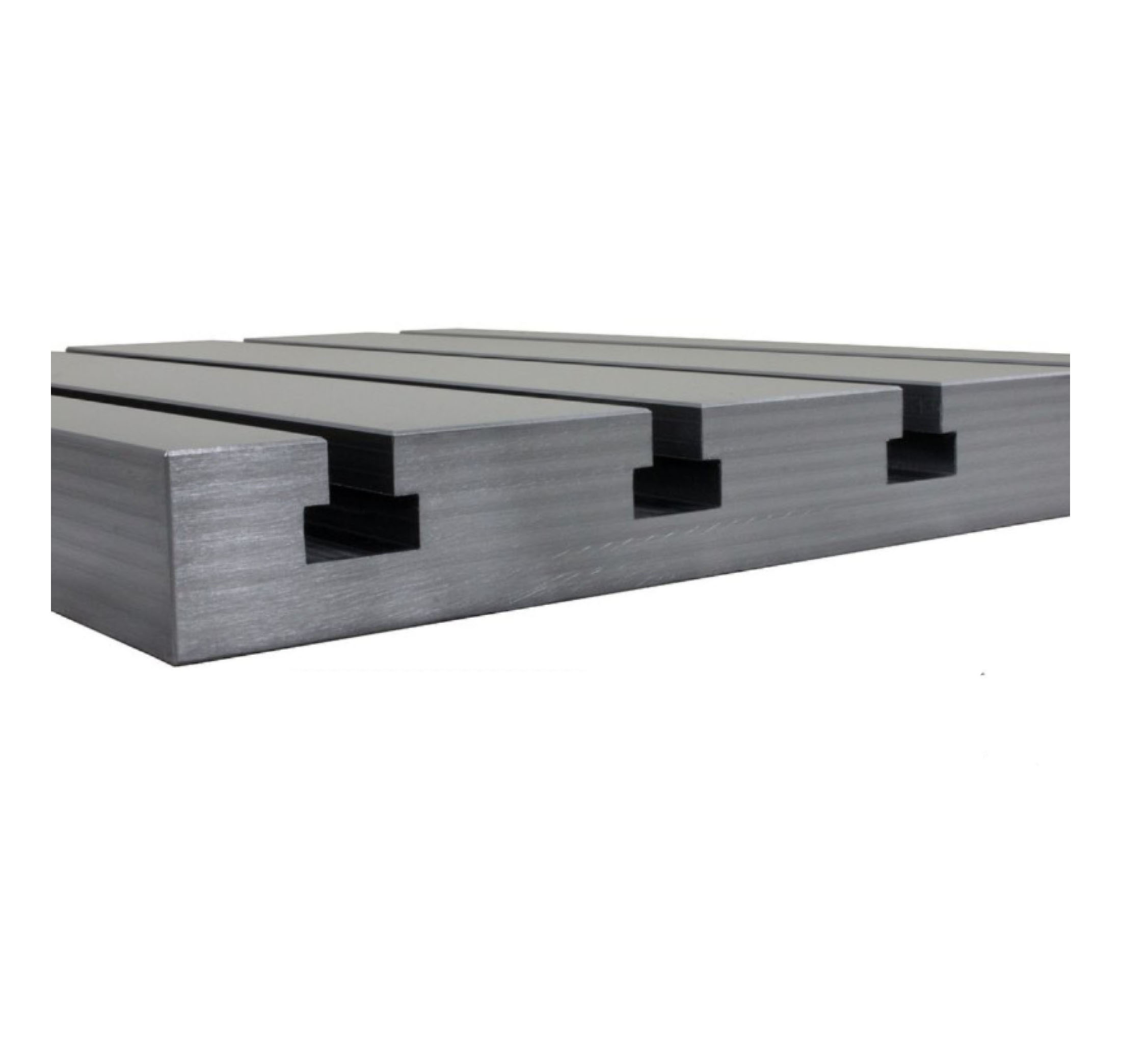

- Стол: поверхность с Т-образными пазами для крепления заготовки с помощью тисков, прижимов или специальной оснастки. Стол перемещается по направляющим с высокой точностью.
- Система ЧПУ: числовое программное управление — мозговой центр. Координатор, который преобразует G-код в точные движения стола и шпинделя.
Принцип работы фрезерного оборудования основан на двух основных движениях:
- главное движение — вращение шпинделя с закреплённым в нём инструментом;
- движение подачи — точное перемещение заготовки, закреплённой на столе, относительно инструмента по нескольким осям (как минимум X, Y, Z). Именно комбинация этих движений позволяет создавать детали любой сложности.
При этом необходимо понимать: несмотря на высокую степень автоматизации, роль человека в успешной работе оборудования по-прежнему остаётся приоритетной. Он отвечает за установку и выверку заготовки, подбор и настройку инструмента, ввод управляющей программы и контроль за процессом. Современные системы мониторинга могут предупредить о поломке инструмента или отклонении, но окончательные решения всё равно остаются за оператором.
Как выбрать фрезерный станок по металлу?
Покупка фрезерного оборудования — ответственное инвестиционное решение. Специалисты «ПроТехнологии» подготовили развернутый чек-лист, который поможет не ошибиться при выборе нужной модели фрезера.
Анализ задач и материалов
- какие детали производятся или планируются к производству? Мелкие ювелирные изделия, алюминиевые корпуса для приборов или массивные стальные кронштейны? Ответ определит размер станка и его мощность;
- какая точность требуется? Погрешность в 0,1 мм приемлема, если производятся металлоконструкции для стройки, но для аэрокосмической отрасли могут потребоваться станки с точностью до микрон.
Ключевые параметры фрезерного станка
- размер рабочей зоны: габариты стола и ход по осям X, Y, Z. Выбираем с запасом в 20–25% под оснастку, а также не забываем про возможные более крупные задачи в будущем;
- мощность шпинделя: подбираем исходя из крутящего момента и требуемых рабочих оборотов;
- скорость подачи: скорость, с которой движется стол. Высокие скорости подачи (10–20 м/мин) повышают производительность при чистовой обработке;

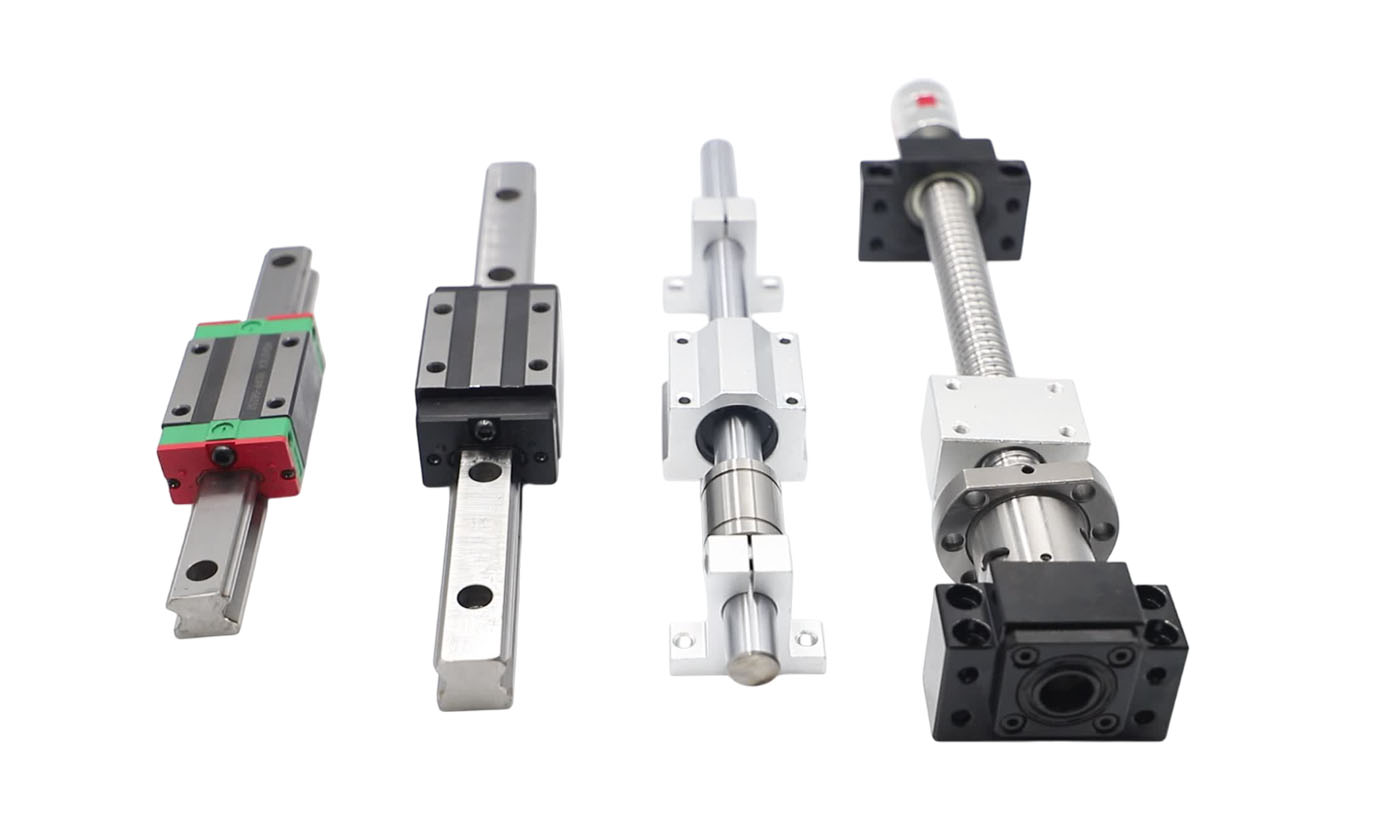

- тип направляющих: направляющие качения (шариковые или роликовые) — для высоких скоростей и высокой точности обработки. Направляющие скольжения — для высоких нагрузок;

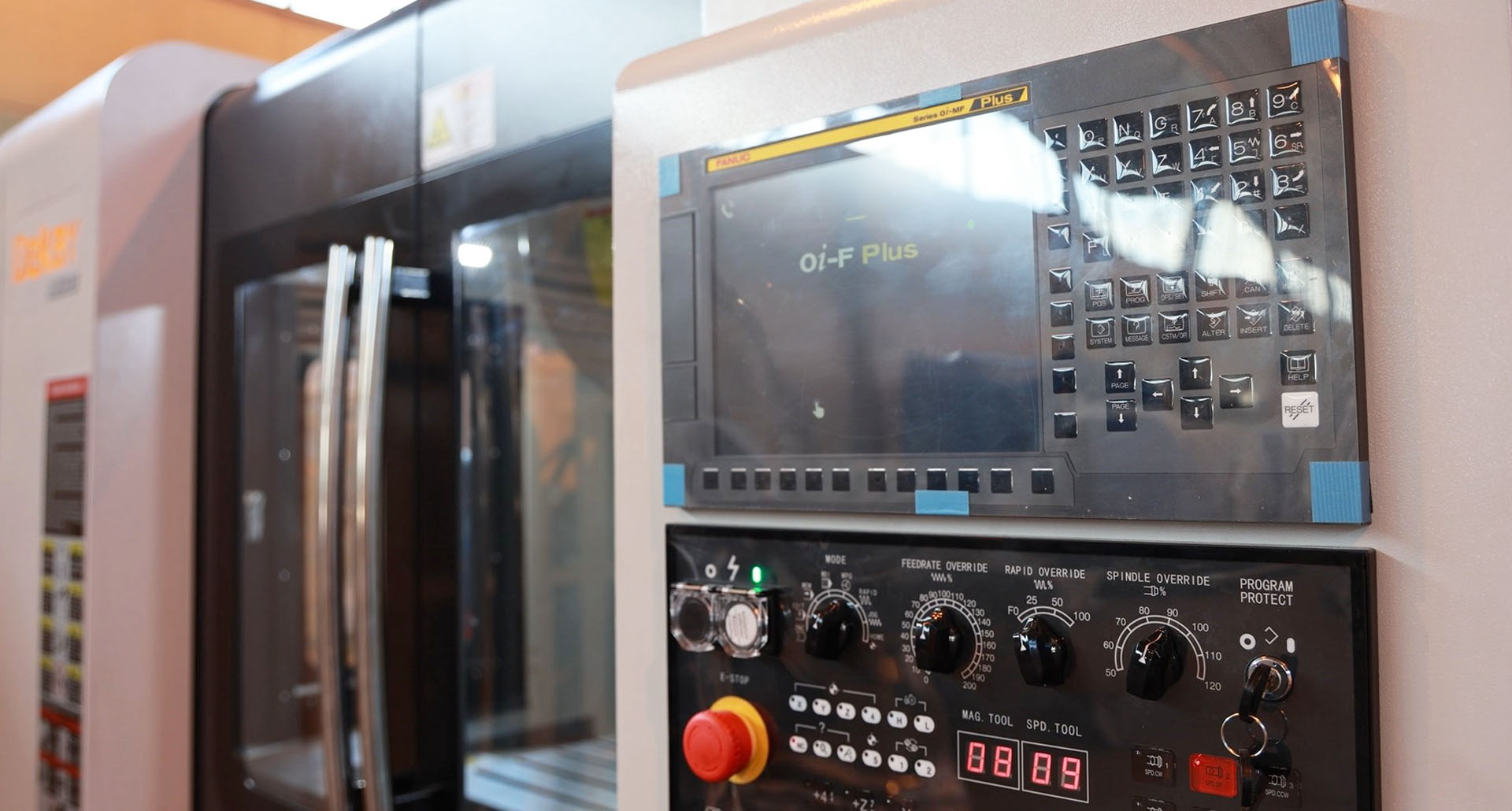

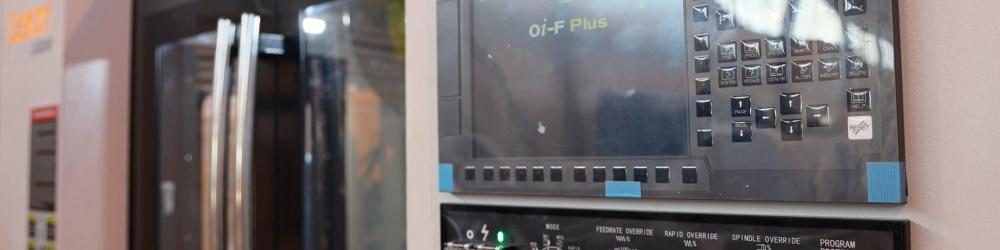

- наличие и тип системы ЧПУ: популярные контроллеры — Siemens, Fanuc, Heidenhain. У каждого свой интерфейс и особенности. Зависит от предпочтений.
Оснащение и опции

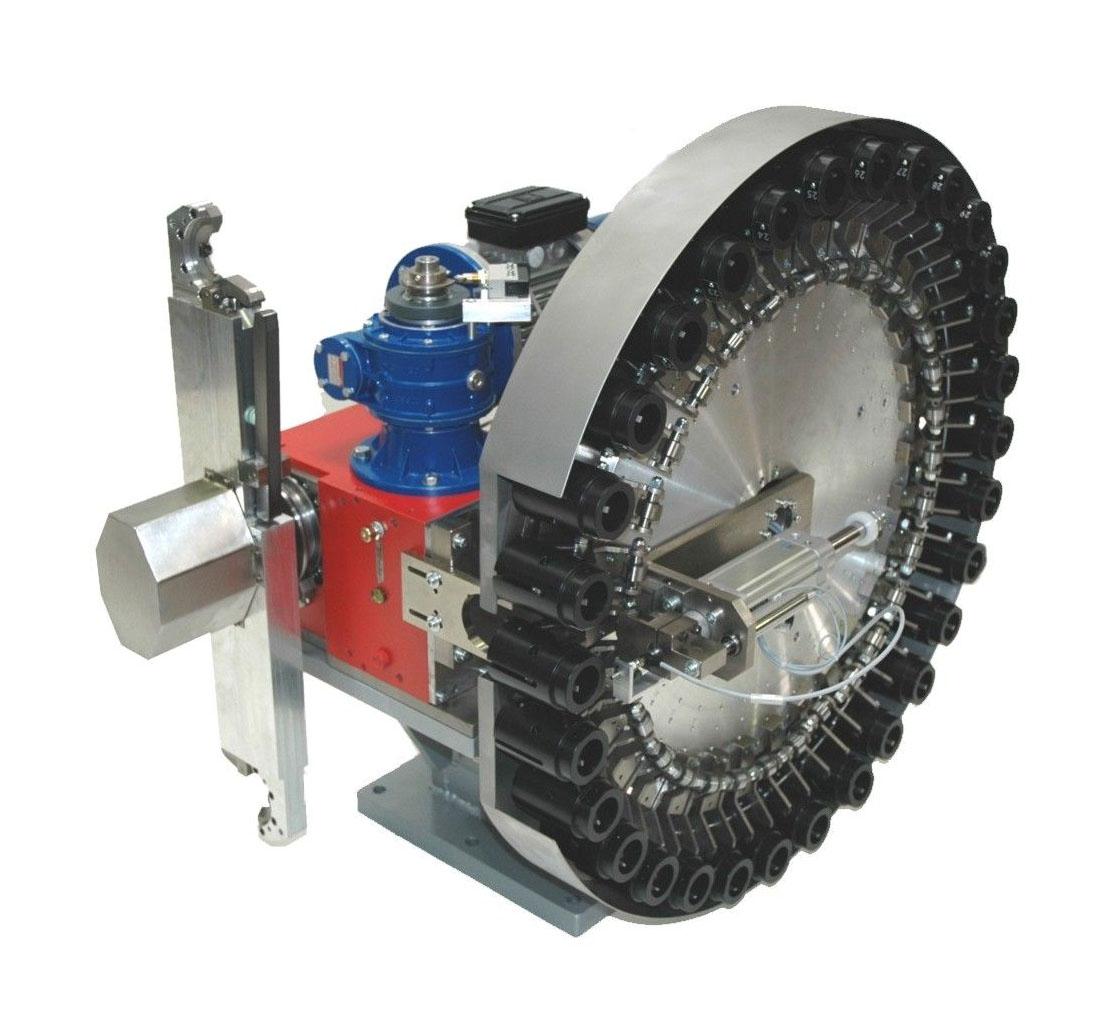

- автоматический сменщик инструмента (ATC): количество инструментов в магазине (от 10 до 30 и более) напрямую влияет на сложность деталей, которые можно изготавливать за одну установку;
- система охлаждения режущего инструмента: наружная и внутренняя (подача СОЖ через инструмент). Последняя эффективнее для глубокого сверления и работы с твёрдыми сплавами;
- датчики привязки и контроля износа инструмента. Датчик привязки и измерения заготовки — опции, которые кардинально повышают уровень автоматизации производства.
Практические аспекты
- энергопотребление: мощные станки требуют подключения к промышленной сети 380В;
- вес и установка: все станки, без исключения, требуют установки на жёсткое, виброустойчивое основание. Для настольных моделей — массивная столешница или стальная рама. Для промышленных гигантов — специальный фундамент с виброизоляцией;
- габариты и обслуживание: учитываем место не только под само оборудование, но и зону для заготовок, готовой продукции, инструмента и техобслуживания.
Какие задачи выполняет фрезерный станок по металлу?

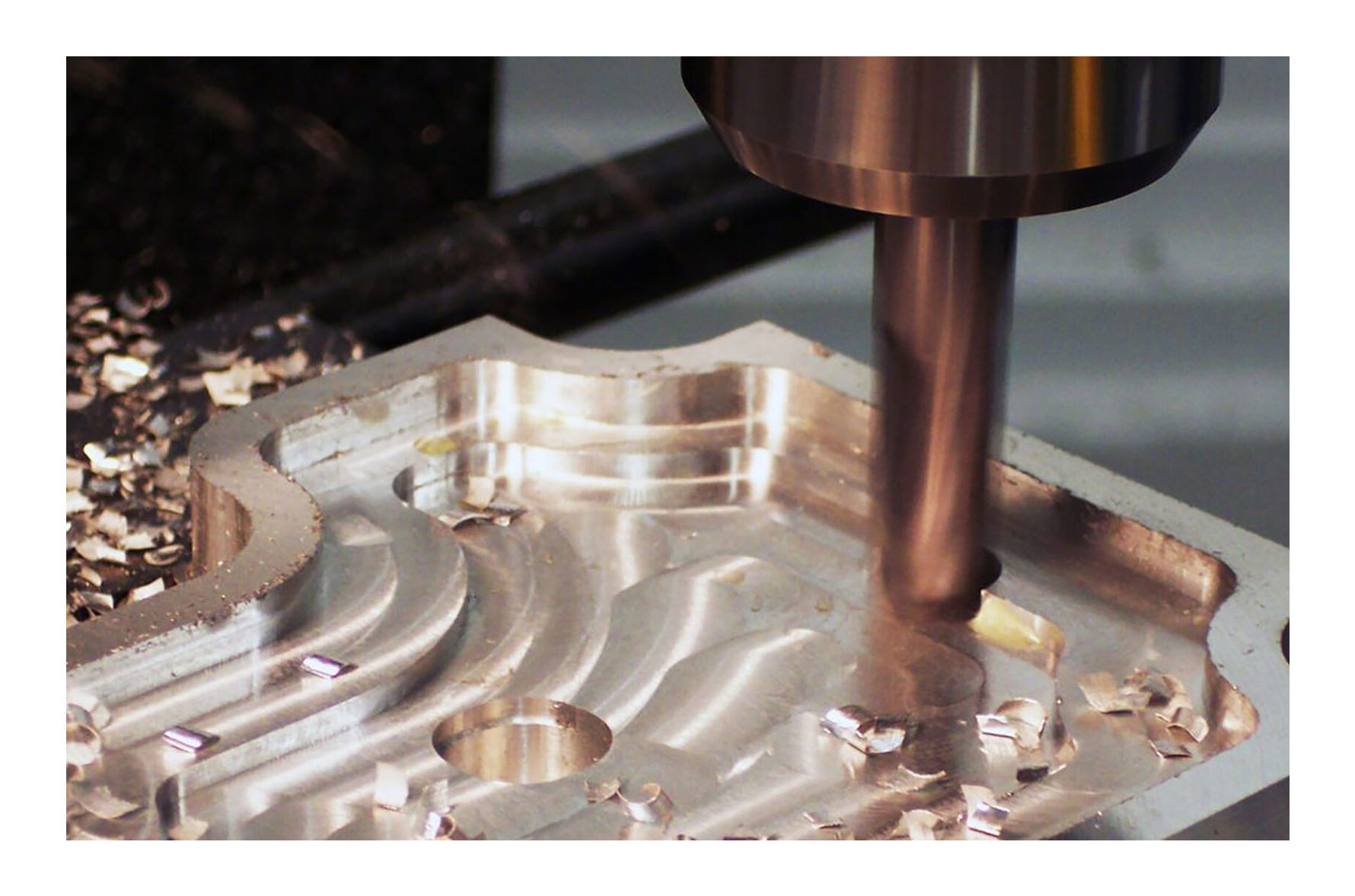

Фрезерование — это искусство вычитания материала. Вот лишь часть операций, которые можно выполнить на оборудовании:
- Торцевое фрезерование: создание идеально плоской поверхности;

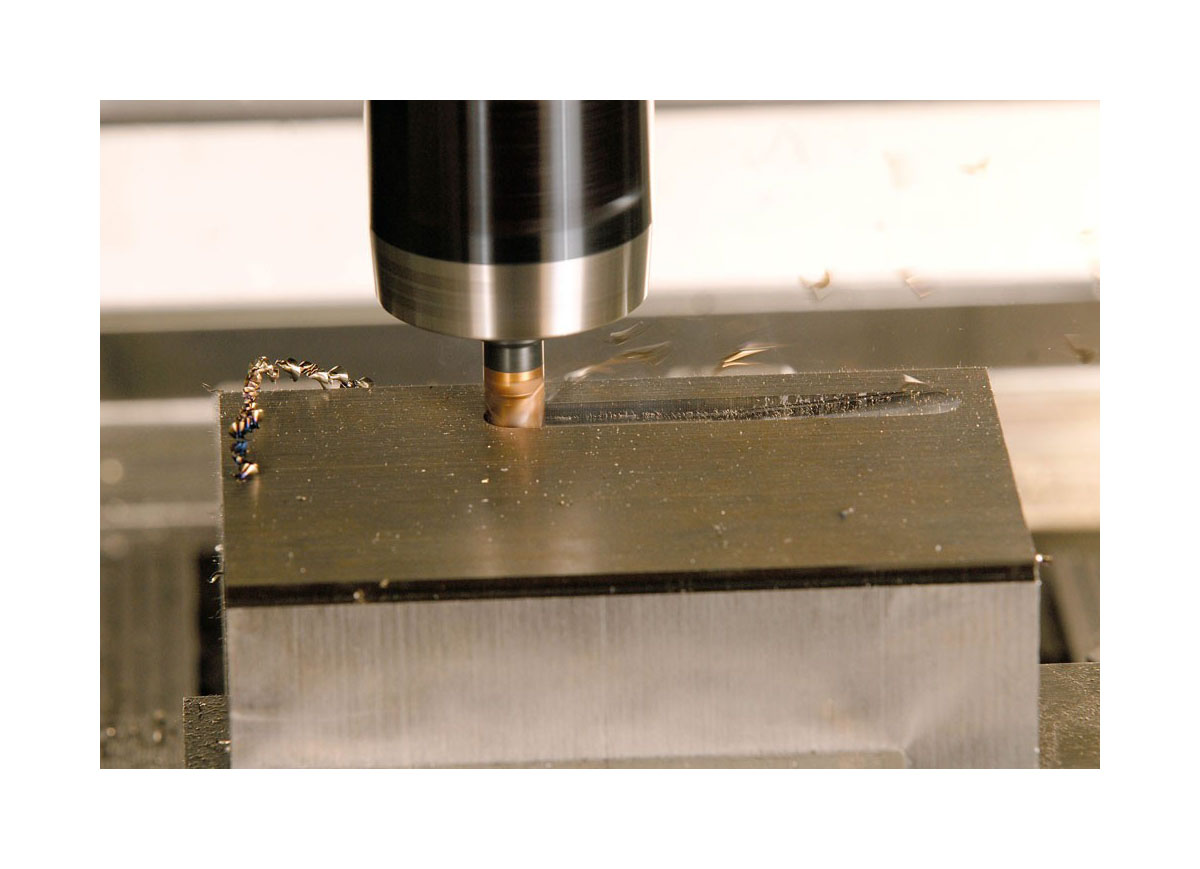

- Фрезерование уступов и пазов: формирование ступенчатых конструкций (уступов) и канавок (пазов, шлицев);
- Контурное фрезерование: обработка сложных криволинейных поверхностей и контуров по 2D или 3D-модели;

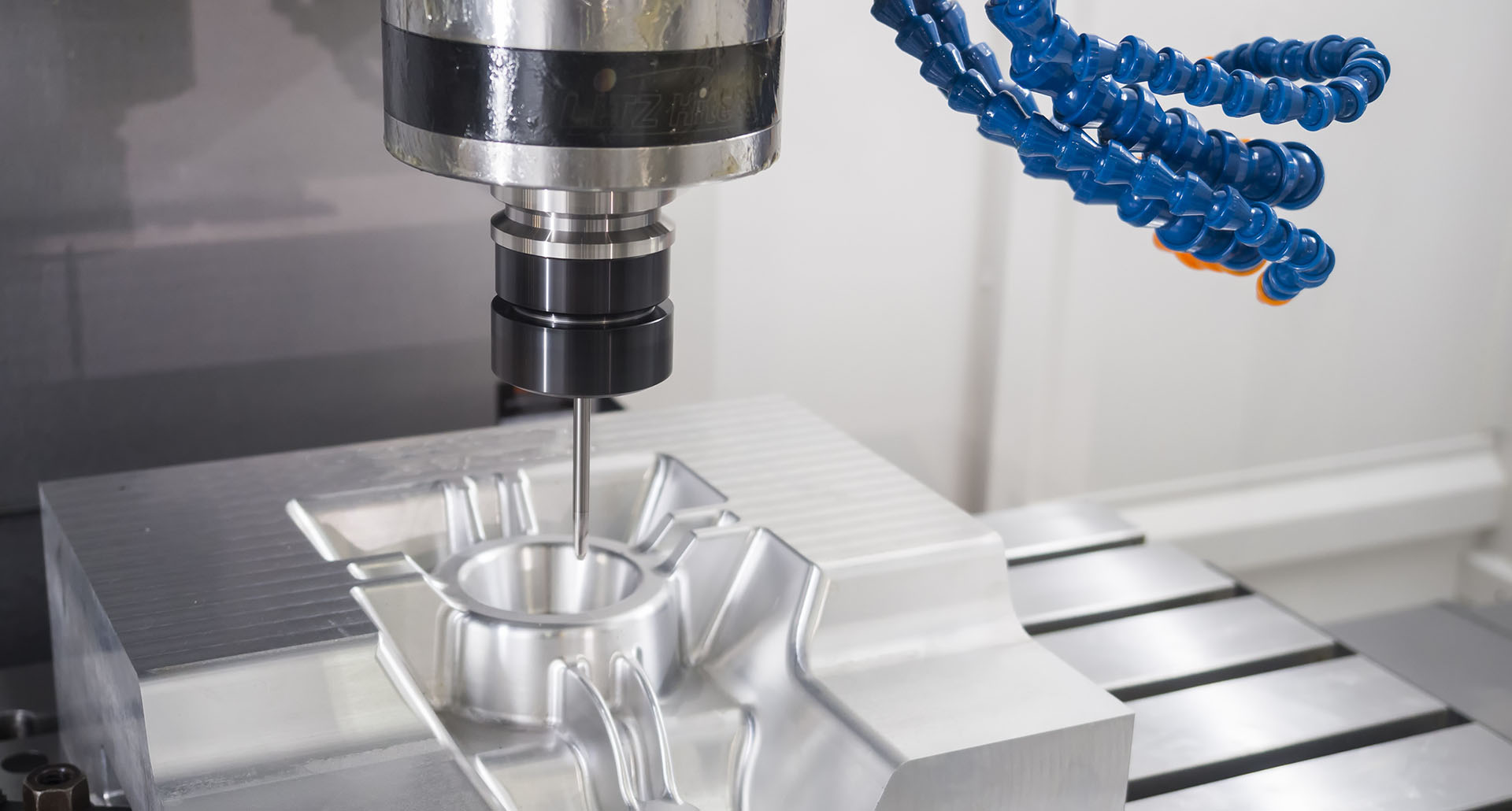

- Объёмное фрезерование (3D-фрезеровка): полное формообразование сложных объёмных деталей (лопатки турбин, пресс-формы, скульптуры);
- Сверление и растачивание: создание и калибровка отверстий с высокой точностью по расположению и размеру;
- Нарезание резьбы: как метчиком, так и самой фрезой (не требует смены инструмента для разного шага резьбы).

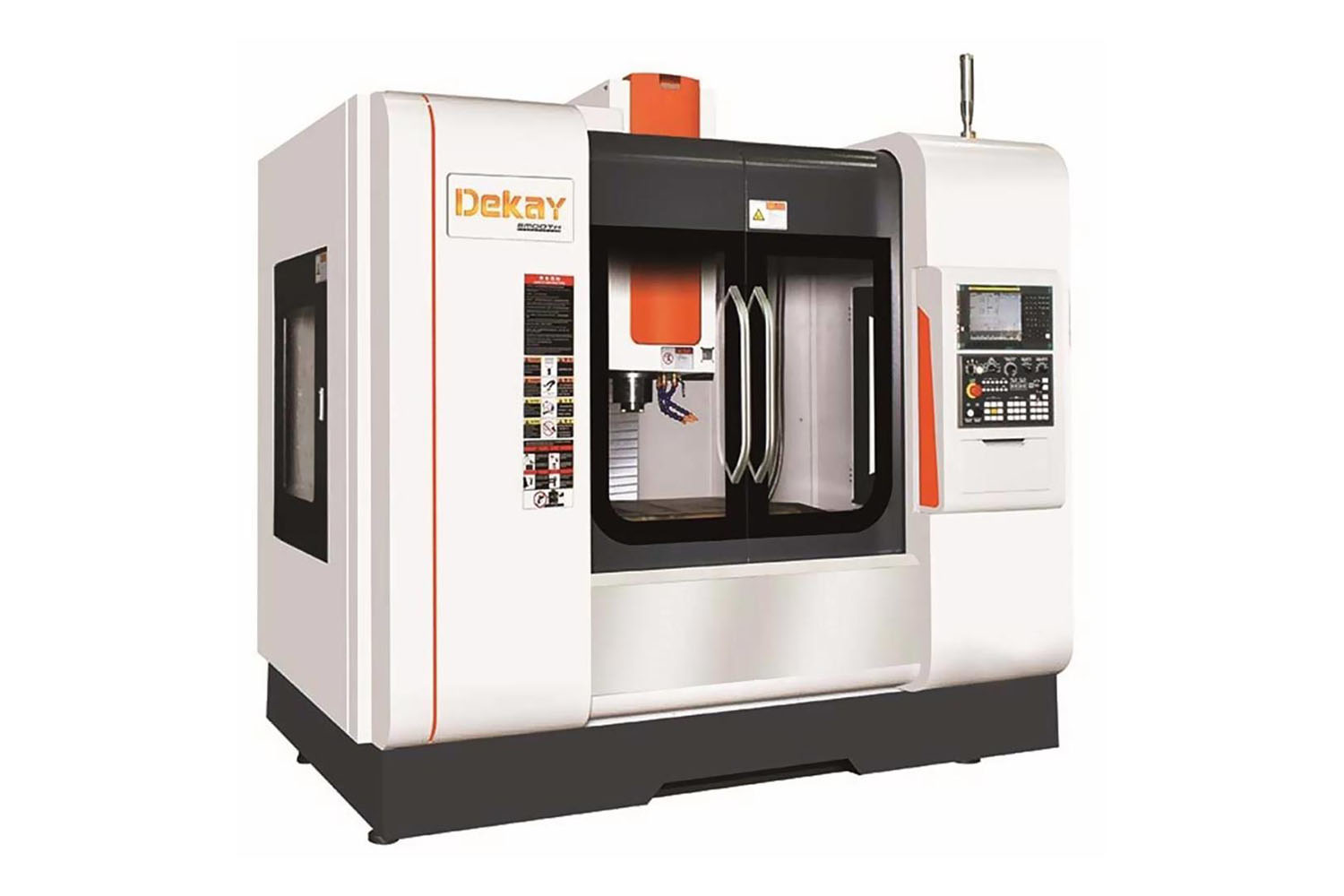

Вертикально-фрезерные станки — мастера на все руки. Идеальны для 2,5D обработки, для работы с плитами, корпусами, где большая часть обработки ведётся с одной стороны.

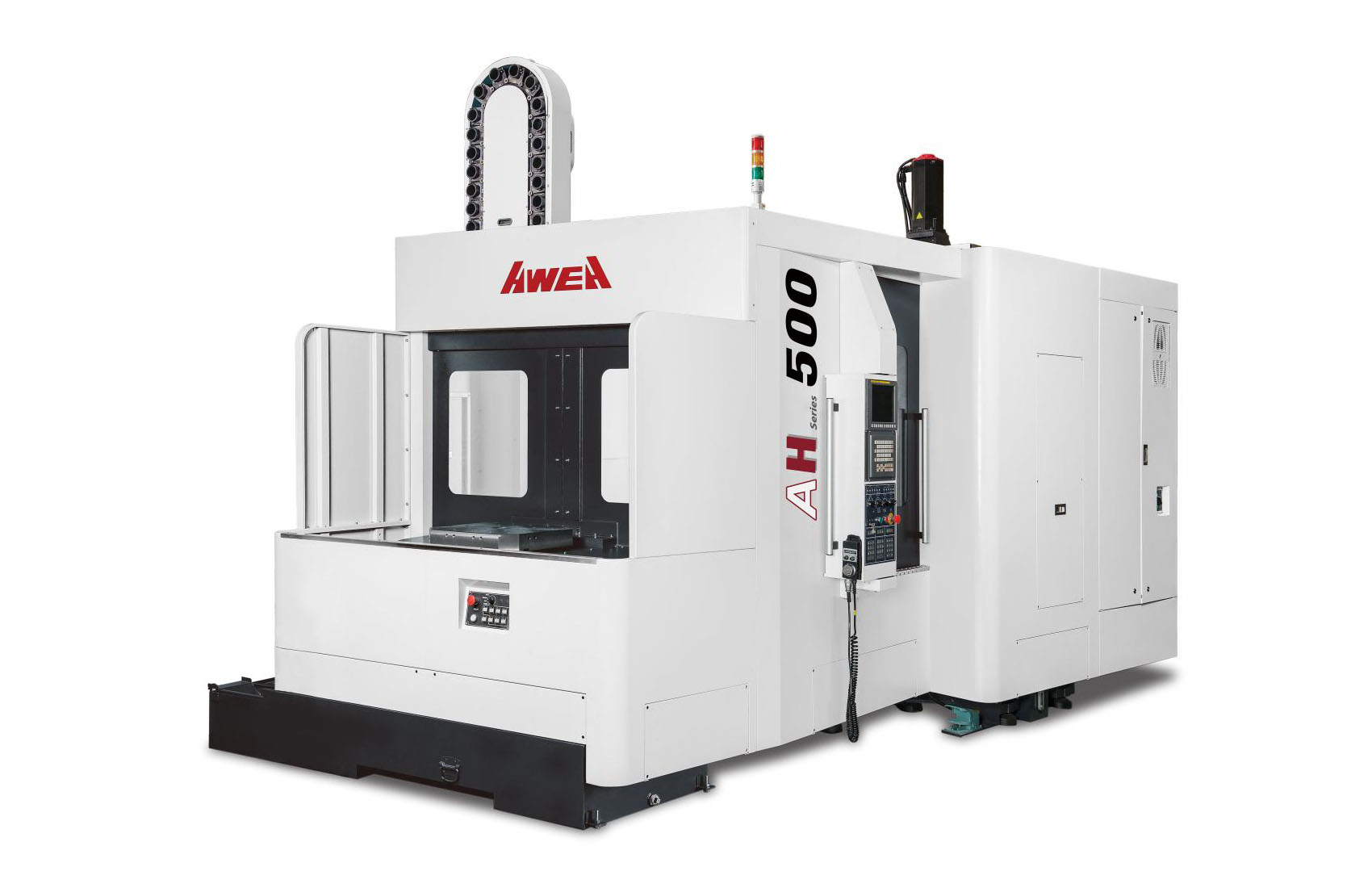

Горизонтально-фрезерные станки — силовые тяжеловесы. Их ключевое преимущество — возможность обработки с четырёх сторон заготовки без переустановки (благодаря поворотному столу). Это существенно сокращает время на переналадку и повышает точность взаимного расположения элементов.

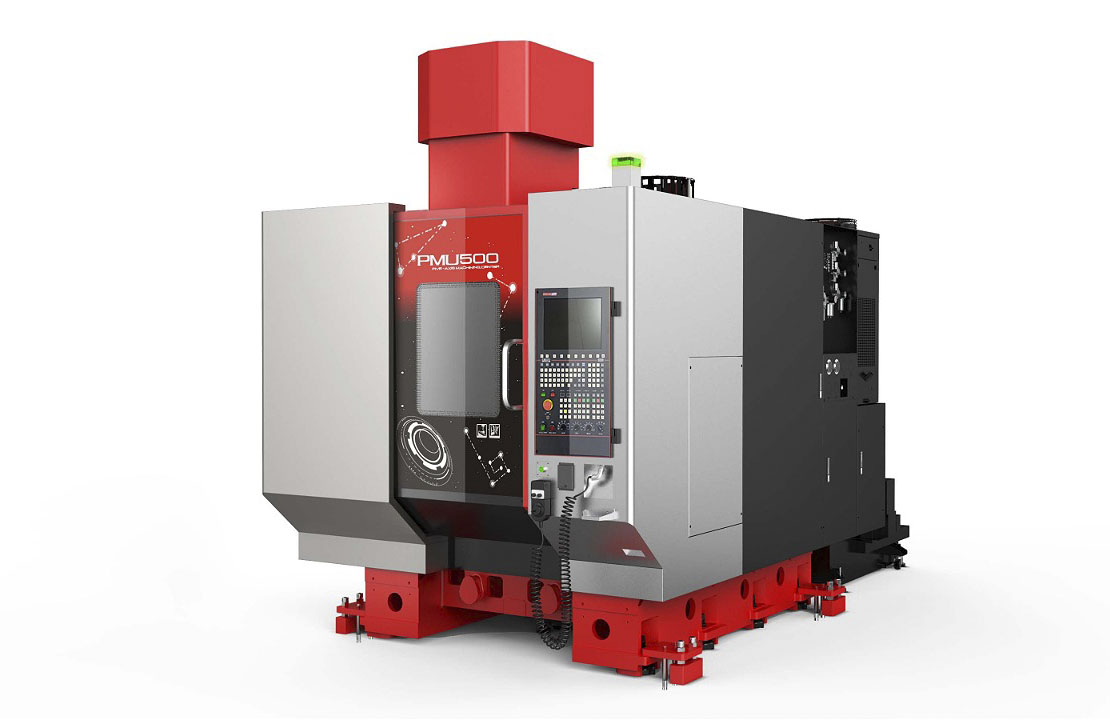

Пятиосевой фрезерный станок — это высокоточное обрабатывающее оборудование, способное одновременно перемещать инструмент или заготовку по трём линейным и двум вращательным осям. Такая конструкция обеспечивает доступ к детали практически с любой стороны, позволяет изготавливать сложные формы за меньшее число установок и значительно повышает скорость и качество обработки.
Преимущества фрезерных станков по металлу с ЧПУ
- Сокращение цикла изготовления: деталь, которая на универсальном станке делалась бы в несколько установок, на современном фрезерном центре с ЧПУ изготавливается за одну;
- Снижение «человеческого фактора»: при условии контроля износа инструмента числовое программное управление гарантирует, что тысячная деталь будет идентична первой. Это обеспечивает повторяемость, что является святым граалем серийного производства;
- Гибкость производства: современные станки с ЧПУ обладают широкими технологическими возможностями, что позволяет работать с большим диапазоном массогабаритных характеристик заготовок, а также различными материалами;
- Точность и качество поверхности: современные стратегии обработки (например, высокоскоростное фрезерование) позволяют получать сложные криволинейные поверхности с соточными точностями и шероховатостями до Ra 0,8–1,6.
Фрезерный станок: характеристики
- Точность позиционирования и повторяемости: первая показывает, насколько точно станок может подвести инструмент к заданной точке. Вторая — насколько точно он может вернуться в эту же точку повторно. Повторяемость часто бывает выше точности;
- Жёсткость: комплексный параметр, зависящий от материала станины, конструкции направляющих, жёсткости шпинделя. Высокая жёсткость позволяет вести силовое резание без вибраций, что напрямую влияет на качество поверхности и стойкость инструмента;
- Эргономика и безопасность: наличие защитного ограждения, продуманная система удаления стружки, удобный доступ к зоне обработки для наладки — критически важные факторы для ежедневной комфортной и безопасной работы;
- Сервис и поддержка: наличие технической поддержки, скорость поставки запчастей и качество обучающих материалов — это то, что отличает просто станок от надежного производственного актива.
Таким образом, выбор фрезерного оборудования — сложная задача, требующая высокой квалификации и знаний в области технических возможностей и особенностей оборудования. Специалисты «ПроТехнологии» уже более 15 лет занимаются поставкой и обслуживанием как универсальных, так и фрезерных станков с ЧПУ и с удовольствием ответят на все интересующие вопросы, рассмотренные в материале.
