Когда в цеху встаёт вопрос о покупке пресса, обычно спорят просто: «гидравлика надёжнее» или «механика быстрее». И каждый по-своему прав, но только в рамках своих задач. В реальности пресс выбирают под конкретную операцию: что именно нужно делать с металлом, какой материал и толщина, насколько важна стабильность размеров, сколько деталей планируется выпускать и как быстро предприятие готово переналаживаться. Ниже разберём оба типа оборудования: что это за станки, как они формируют усилие, как двигается ползун, где каждый тип раскрывается лучше всего и в каких случаях конкретный вариант будет заведомо лучше и выгоднее.
Что такое гидравлический штамповочный пресс

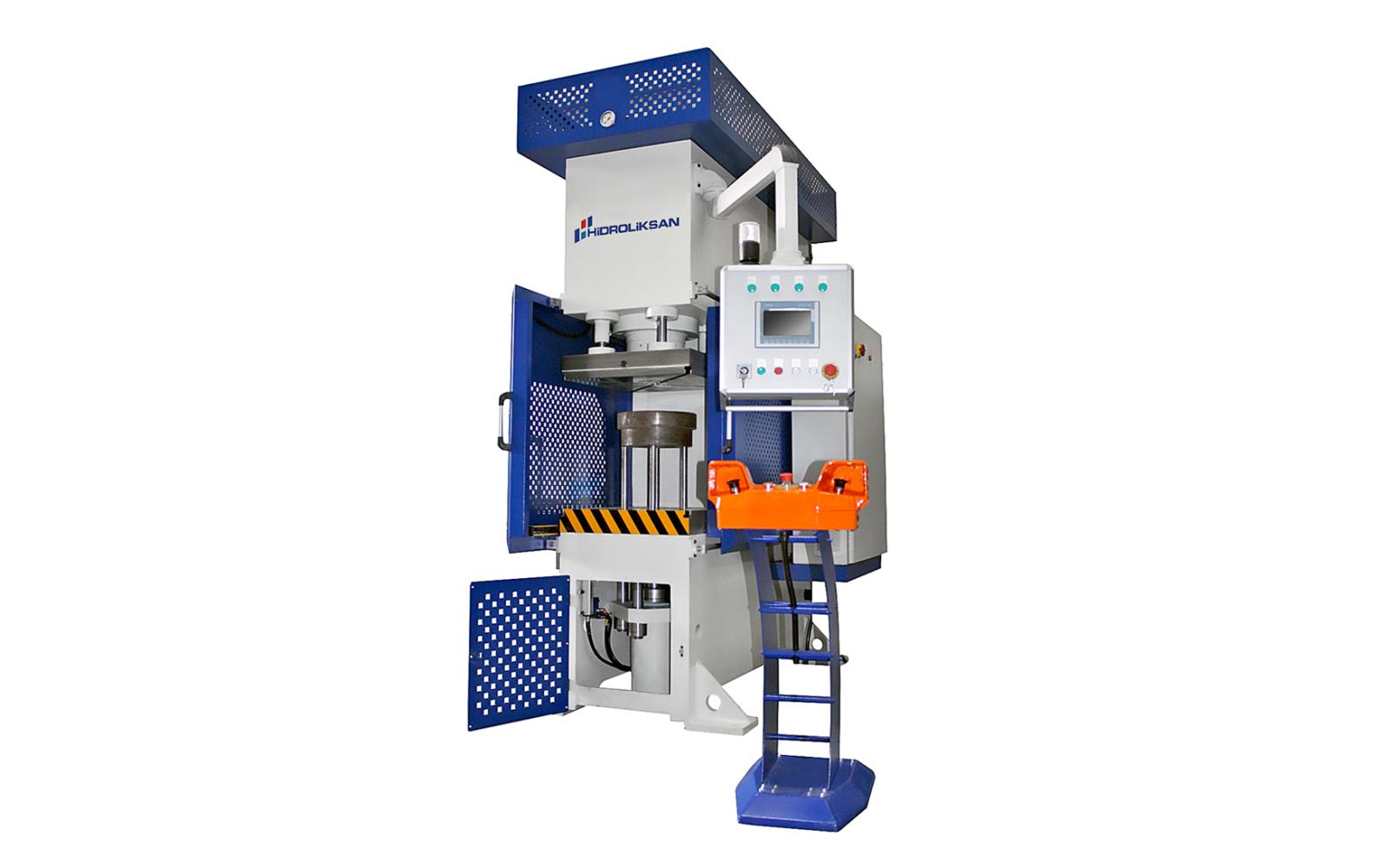

Гидравлический штамповочный пресс — это станок, на котором создаётся усилие давлением рабочей жидкости в цилиндре. Проще говоря, не маховик разгоняет механизм, а насос (или группа насосов) подаёт масло в гидроцилиндр, и ползун движется за счёт давления.
Основные конструктивные элементы

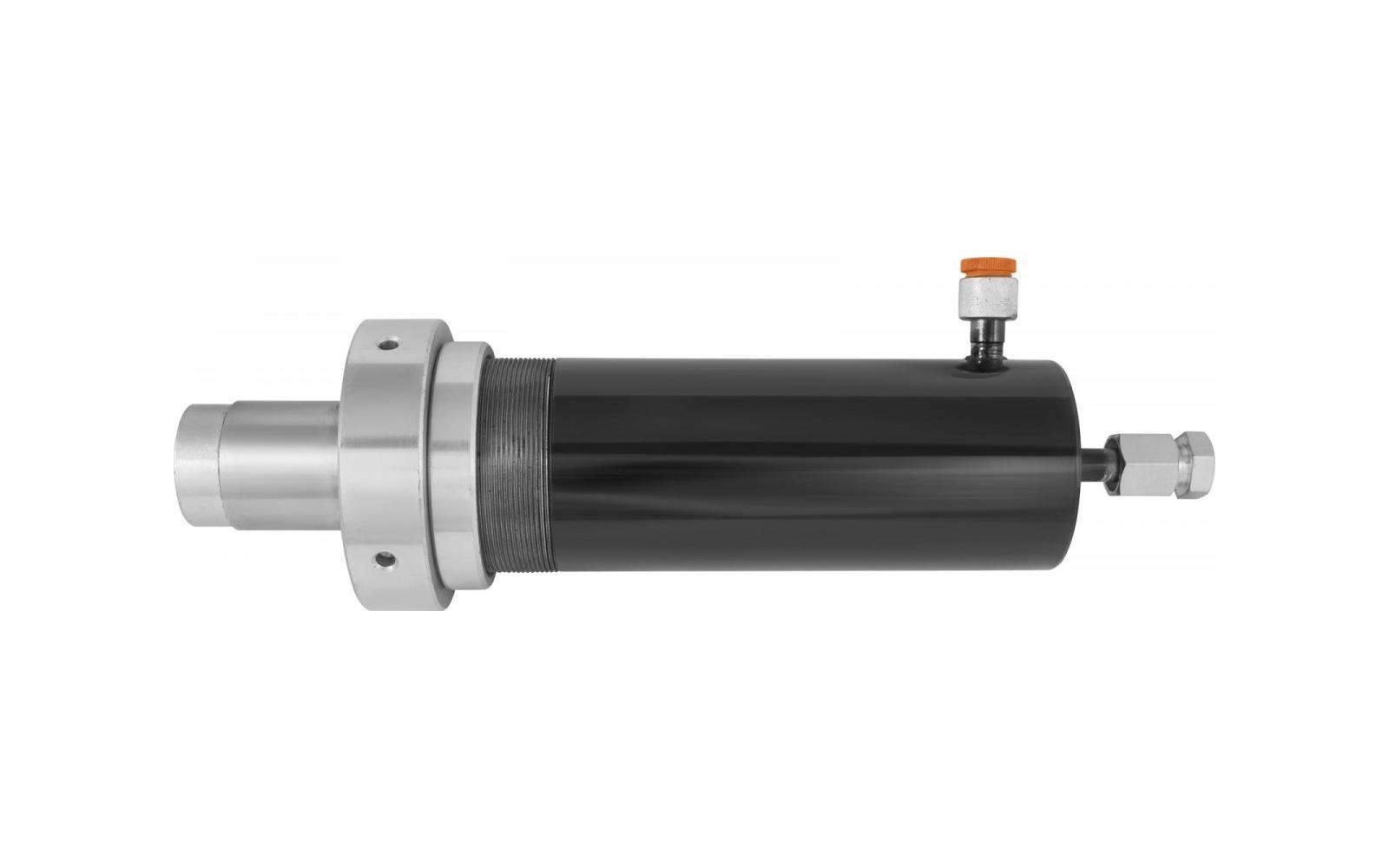

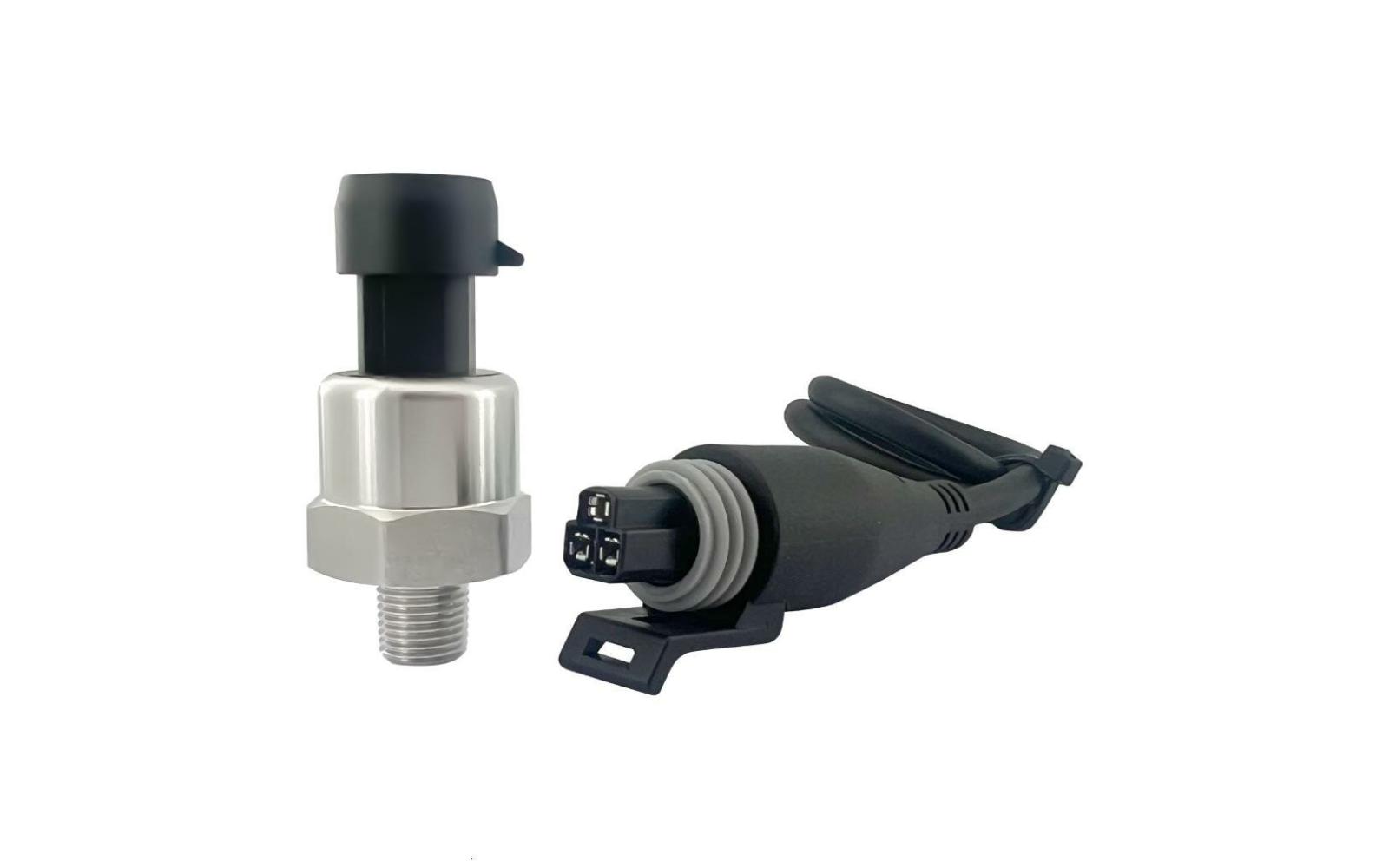

В основе гидравлического штамповочного пресса — станина, стол и ползун, как у большинства прессов. При этом принцип гидропресса задают другие узлы: главный гидроцилиндр (иногда их несколько), гидростанция с баком и фильтрами, клапаны и распределители, а также система управления. На современных машинах обязательно появляются датчики давления и положения, потому что именно они позволяют держать процесс под контролем.
Особенности хода и усилия
Главная особенность гидравлики — способность пресса развивать нужное усилие в любой момент строго по требованию технологии. Это важное различие. Ведь механический привод выходит на максимальное усилие только в конце движения. Еще одно преимущество гидравлических моделей — выдержка под нагрузкой. Вытянули деталь — и можно ненадолго удержать давление, чтобы металл стабилизировался.
Типичные области применения

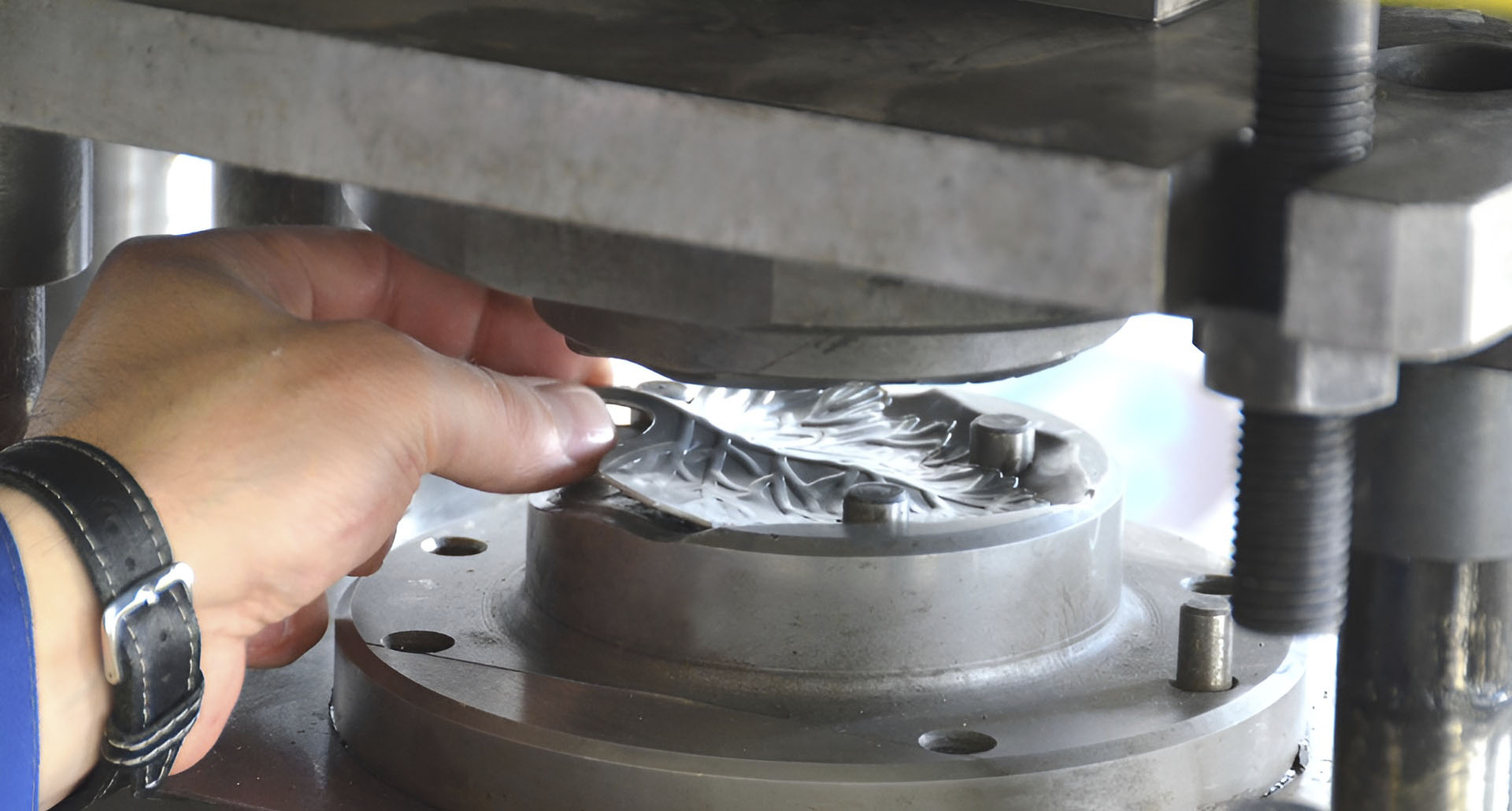

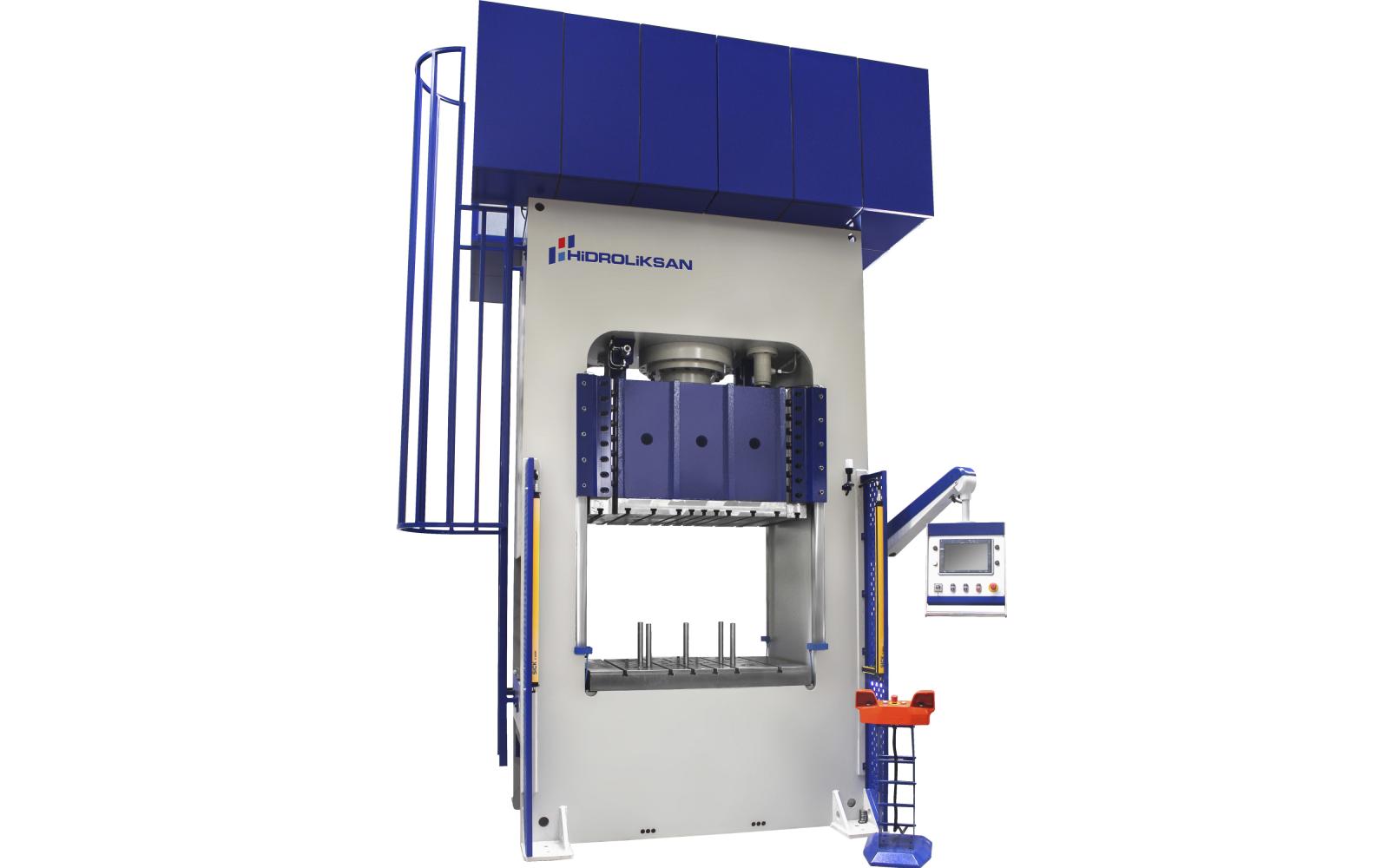

Гидравлические прессы чаще выбирают там, где металл нужно именно формовать. Это глубокая вытяжка, операции со сложной геометрией, калибровка, правка, формовка. Везде, где нагрузка по ходу процесса меняется и где важно не только добраться до нижней точки, но и правильно пройти весь технологический процесс.

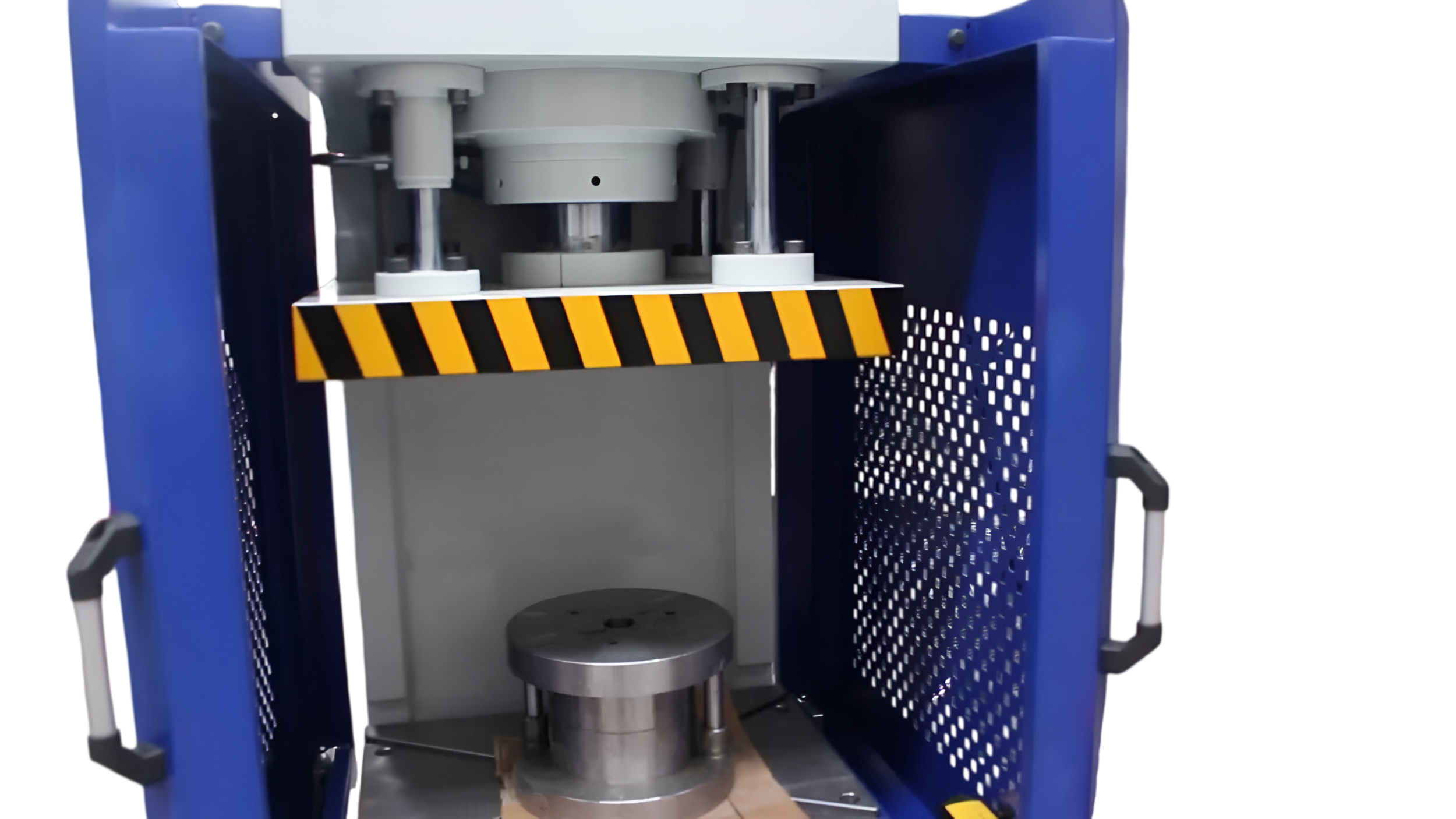

Рабочая зона гидравлического прессаЧто такое кривошипно-шатунный пресс

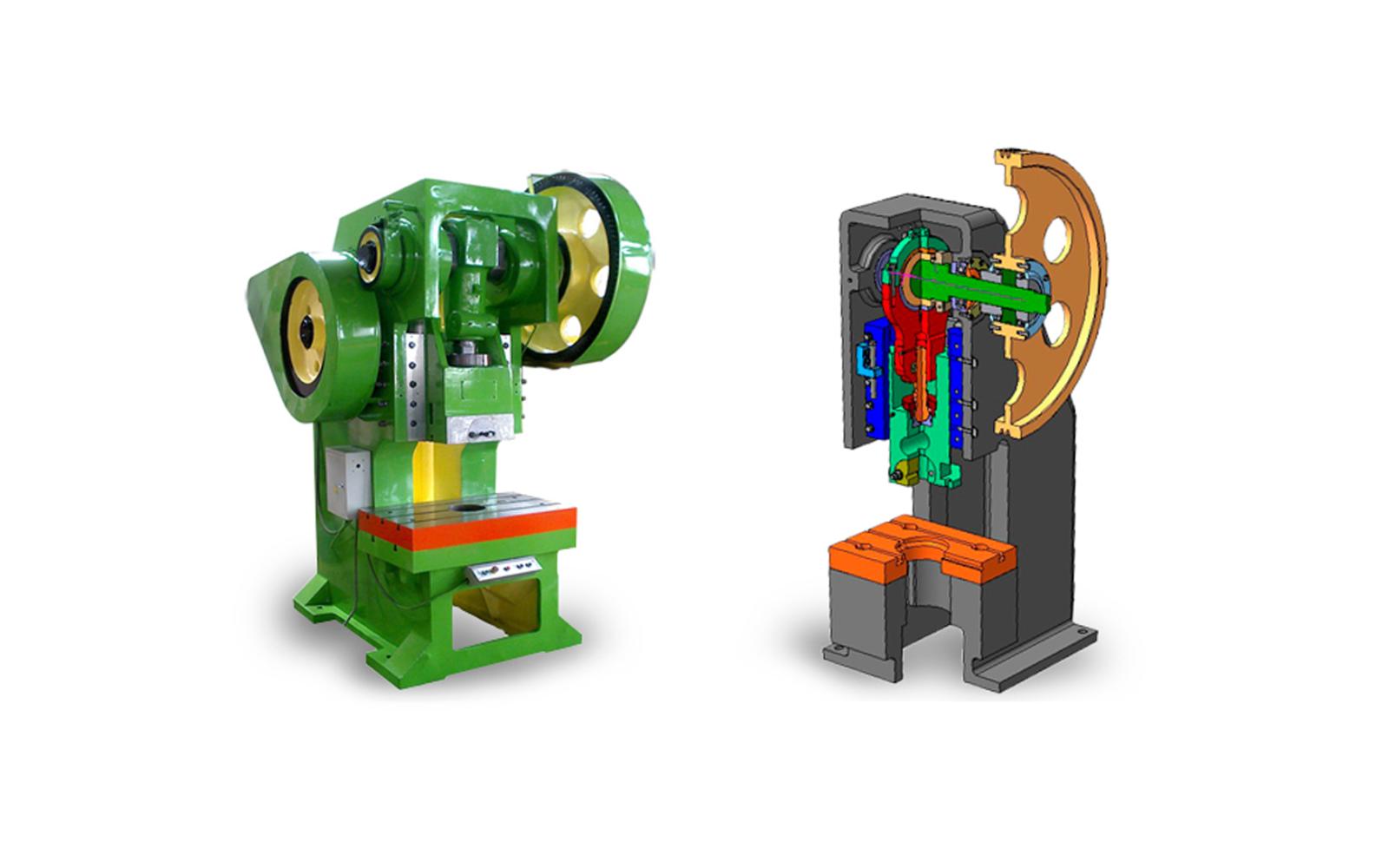

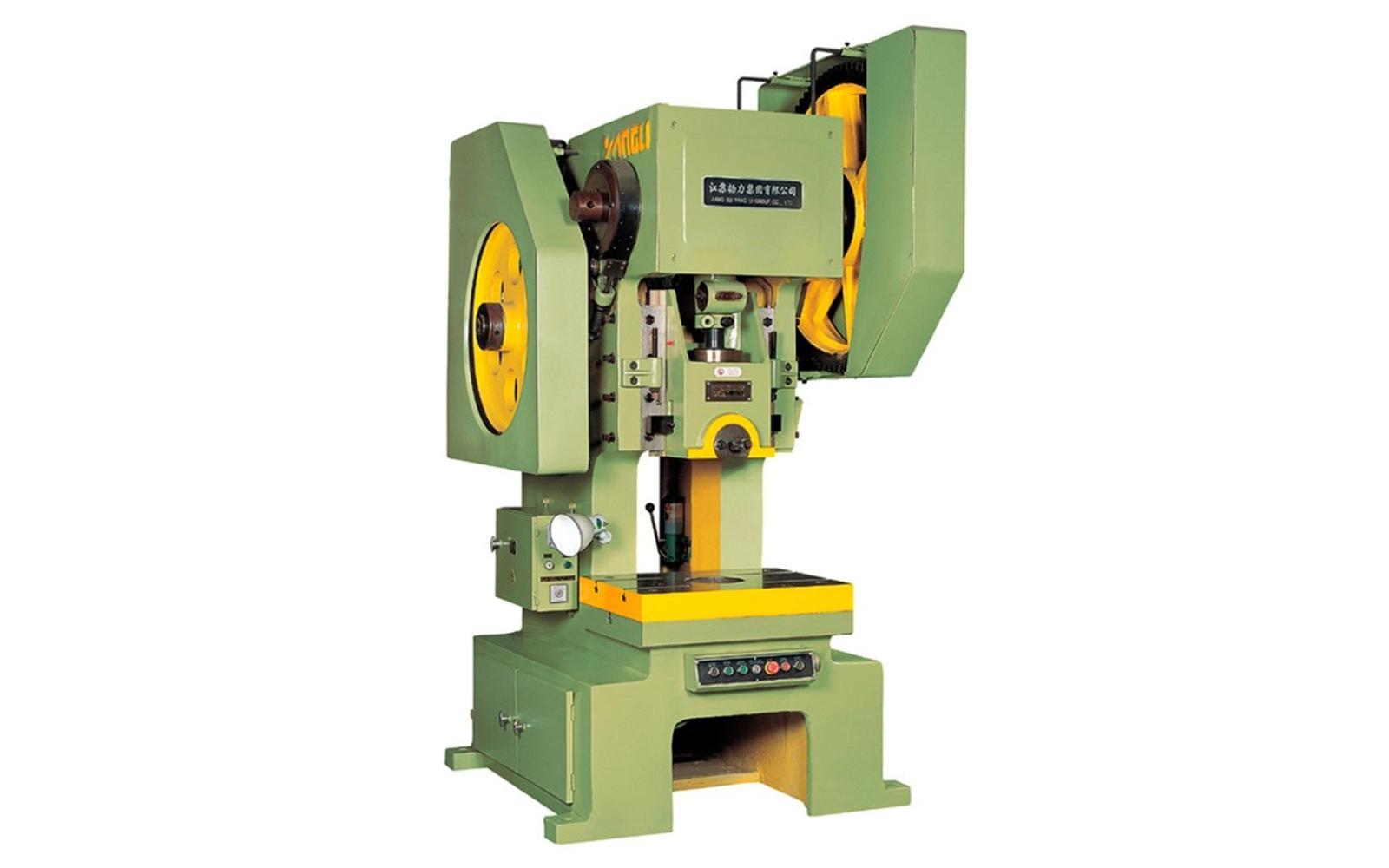

Кривошипно-шатунный пресс — классика механической штамповки. Здесь двигатель раскручивает маховик, маховик накапливает энергию, а дальше через муфту и кривошипно-шатунный механизм энергия превращается в движение ползуна.
Принцип работы (механический привод, маховик)
Маховик в таком прессе — ключ к производительности. Он позволяет держать ровный режим работы двигателя и выдавать мощный короткий импульс в момент штамповки. Именно поэтому механические прессы так хорошо чувствуют себя в серийных и массовых операциях, когда нагрузка повторяется из цикла в цикл.
Конструкция и ключевые узлы

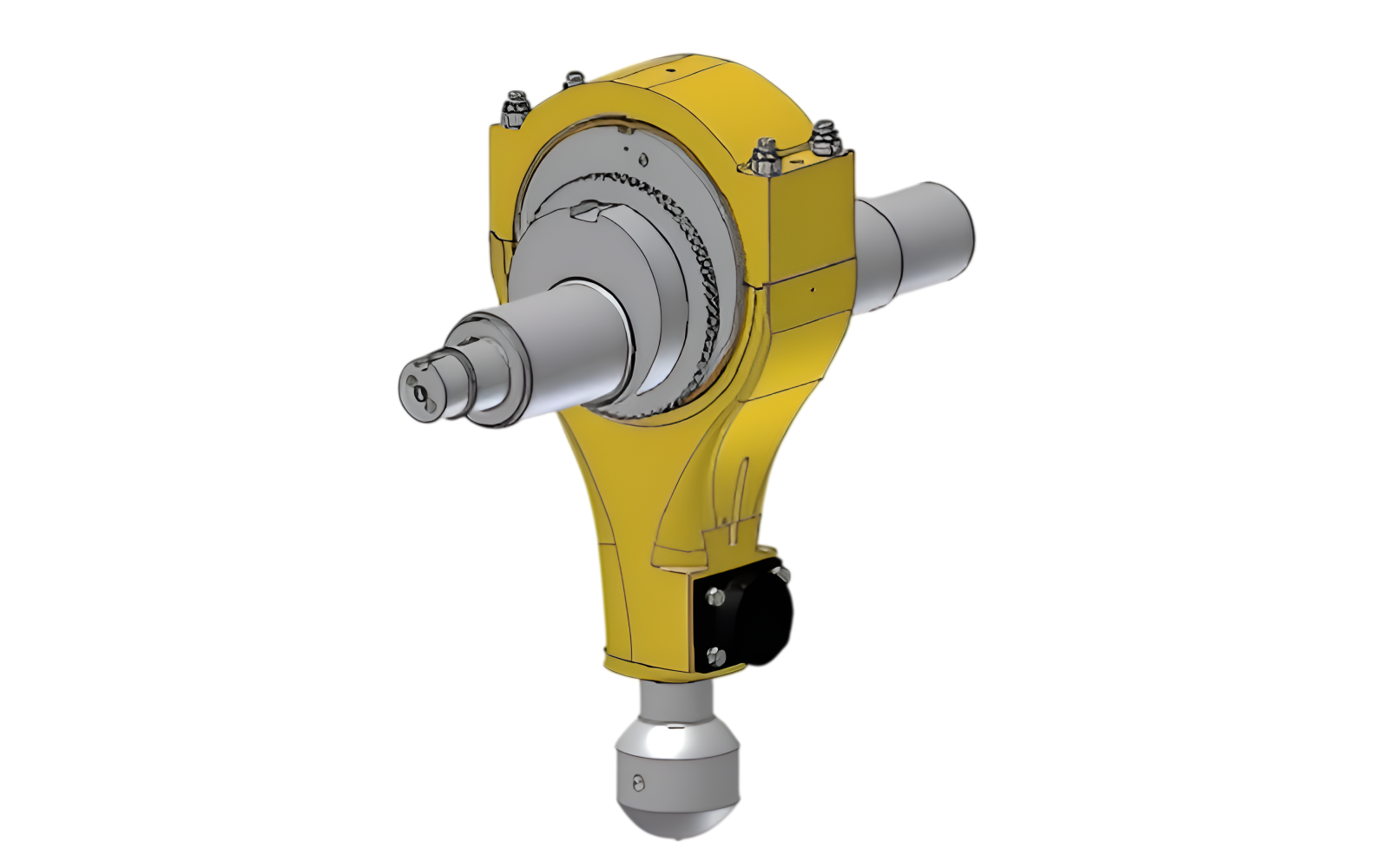

Кроме станины, стола и ползуна, здесь важны маховик, муфта-тормоз, кривошипный вал, шатун, направляющие и система смазки. В вопросах обслуживания механика во многом держится именно на смазке и контроле состояния узлов: люфты, износ вкладышей, настройка муфты-тормоза. При надлежащем уходе такие прессы работают годами и даже десятилетиями без каких-либо сюрпризов и неожиданных отказов.
Характер движения ползуна
Ползун у кривошипного пресса движется по жёстко заданной кинематике. Скорость меняется закономерно: в середине хода она максимальная, ближе к нижней мёртвой точке ползун замедляется. Это удобно для многих операций, но важно помнить: максимальное усилие механика развивает лишь в нижней точке, а не по всему ходу. Кривошипные прессы любят за скорость, но они не подходят для случаев, где усилие нужно на всей траектории движения.
Где чаще всего используется
Чаще всего кривошипно-шатунный пресс встречается на вырубке, пробивке, обрезке и на несложной формовке. Там, где важны темп, стабильность цикла и высокая производительность.
Ключевые отличия гидравлического и кривошипного пресса
Принцип формирования усилия
В гидравлике усилие задаётся давлением, и оператор может управлять им прямо в процессе: увеличивать, уменьшать, делать выдержку. В кривошипной схеме усилие связано с положением ползуна и плечом механизма. Для пробивки это почти идеальная логика: короткий мощный удар в конце хода. Но если операция требует контролируемого давления на протяжении всего движения, к примеру при сложной вытяжке, механике приходится работать в режимах, для которых она мало приспособлена.
Скорость работы
Кривошип обычно быстрее. У него короткий, повторяемый цикл, изначально рассчитанный на большое число ходов в минуту. Гидравлика чаще проигрывает по такту, даже если быстрый подвод настроен грамотно.
Точность и контроль процесса
Если говорить непосредственно о контроле процесса, гидравлика почти всегда тут оказывается впереди. Здесь проще задать ограничение по усилию, работать по датчику давления, настраивать скорость в рабочей зоне и делать выдержку. Механика, в свою очередь, хороша повторяемостью геометрии в отлаженной серии, когда штамп настроен, материал стабилен, а пресс работает в своём штатном режиме.
Износ и обслуживание
В кривошипном прессе изнашиваются механические узлы: подшипники, направляющие, элементы передачи, муфта-тормоз, а также критично наличие смазки. При этом неисправности часто проявляются в виде шума, люфта, нагрева, ухудшения качества. У гидравлики основные риски чаще всего связаны с гидросистемой: чистота масла, состояние уплотнений, температура, фильтрация. Небольшая грязь в системе способна постепенно превратиться в «плавающие» проблемы, падение скорости, нестабильное давление и утечки. Зато при грамотном обслуживании гидропресс также проработает многие годы.
Преимущества и недостатки гидравлического пресса
Плюсы оборудования
Во-первых, это гибкость настройки. Можно выставлять скорость и усилие, задавать последовательность, использовать выдержку. Во-вторых, пресс способен выдавать полное усилие на нужном участке хода, а не только в одной точке. И в-третьих, в вопросах защиты от перегрузки гидравлика часто проще: давление можно ограничить.
Минусы оборудования
Самый очевидный — это скорость. Для массовой вырубки гидропресс часто оказывается медленным, даже если формально усилия хватает.
Преимущества и недостатки кривошипно-шатунного пресса
Преимущества кривошипных станков

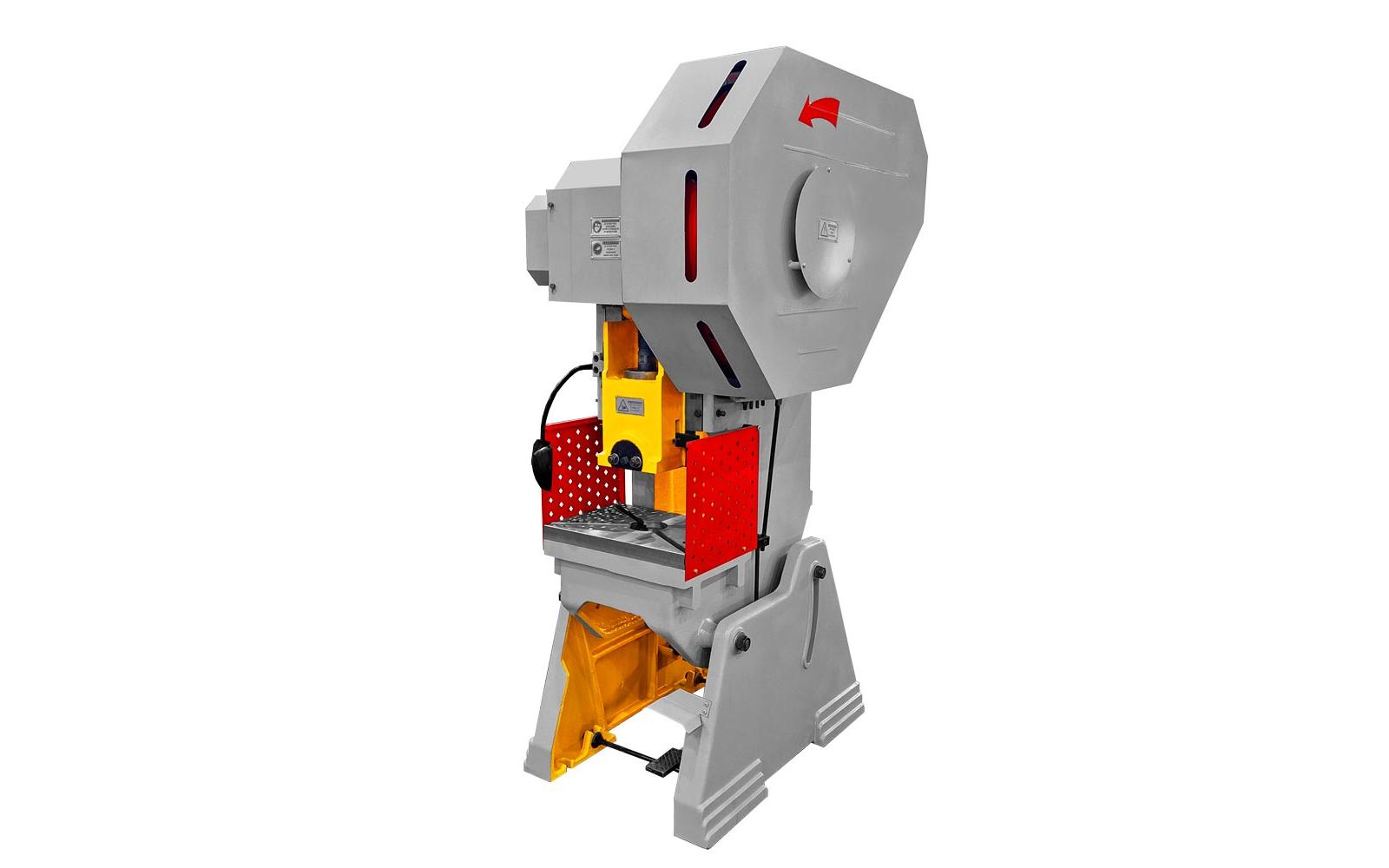

Главное — это высокая скорость и понятная производительность. На пробивке и вырубке механика обычно вне конкуренции. Второй плюс — относительно простая и хорошо изученная конструкция: много специалистов умеют обслуживать такие машины. Третий плюс — энергоэффективность в серийной работе благодаря короткому циклу.

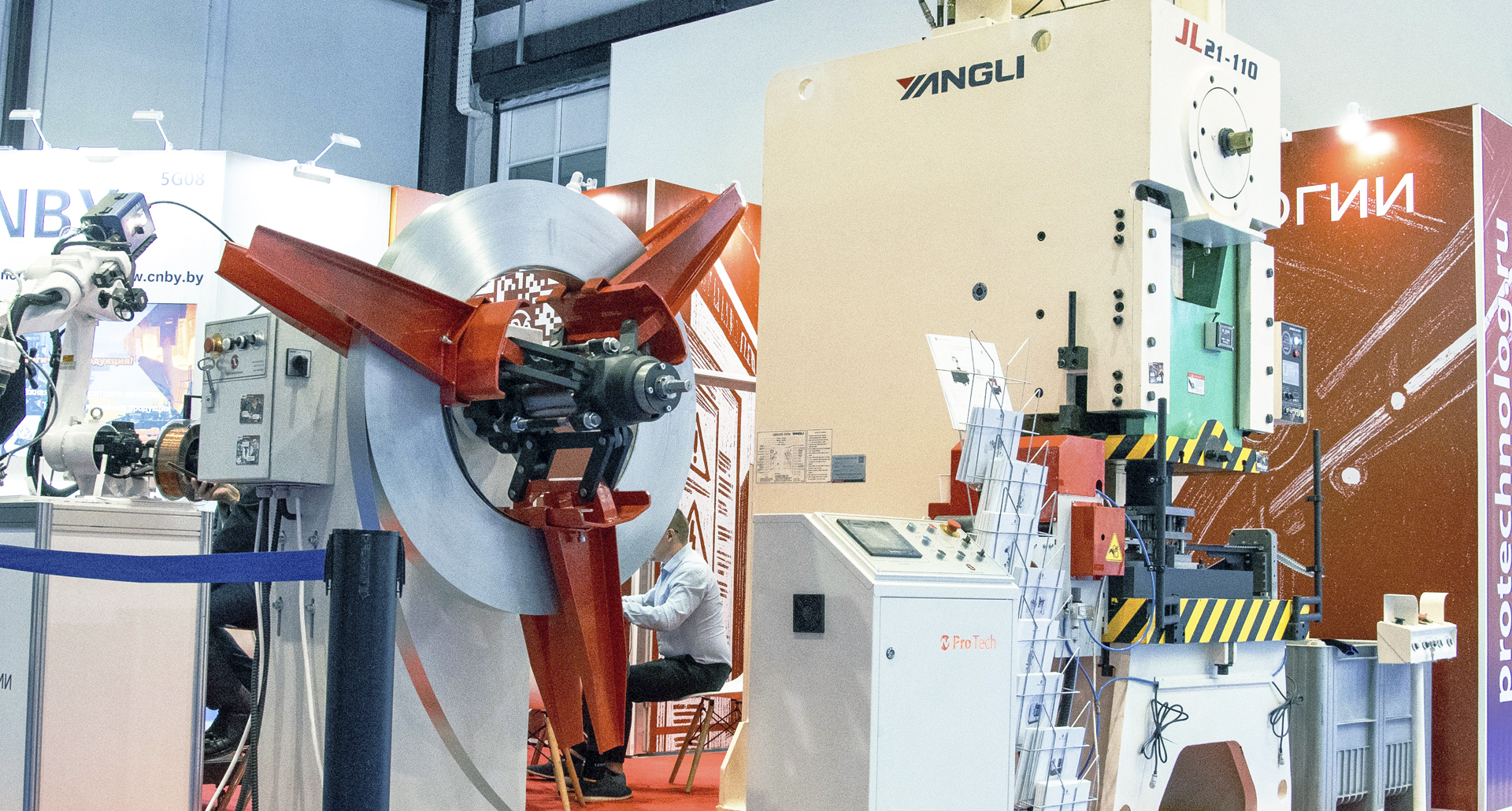

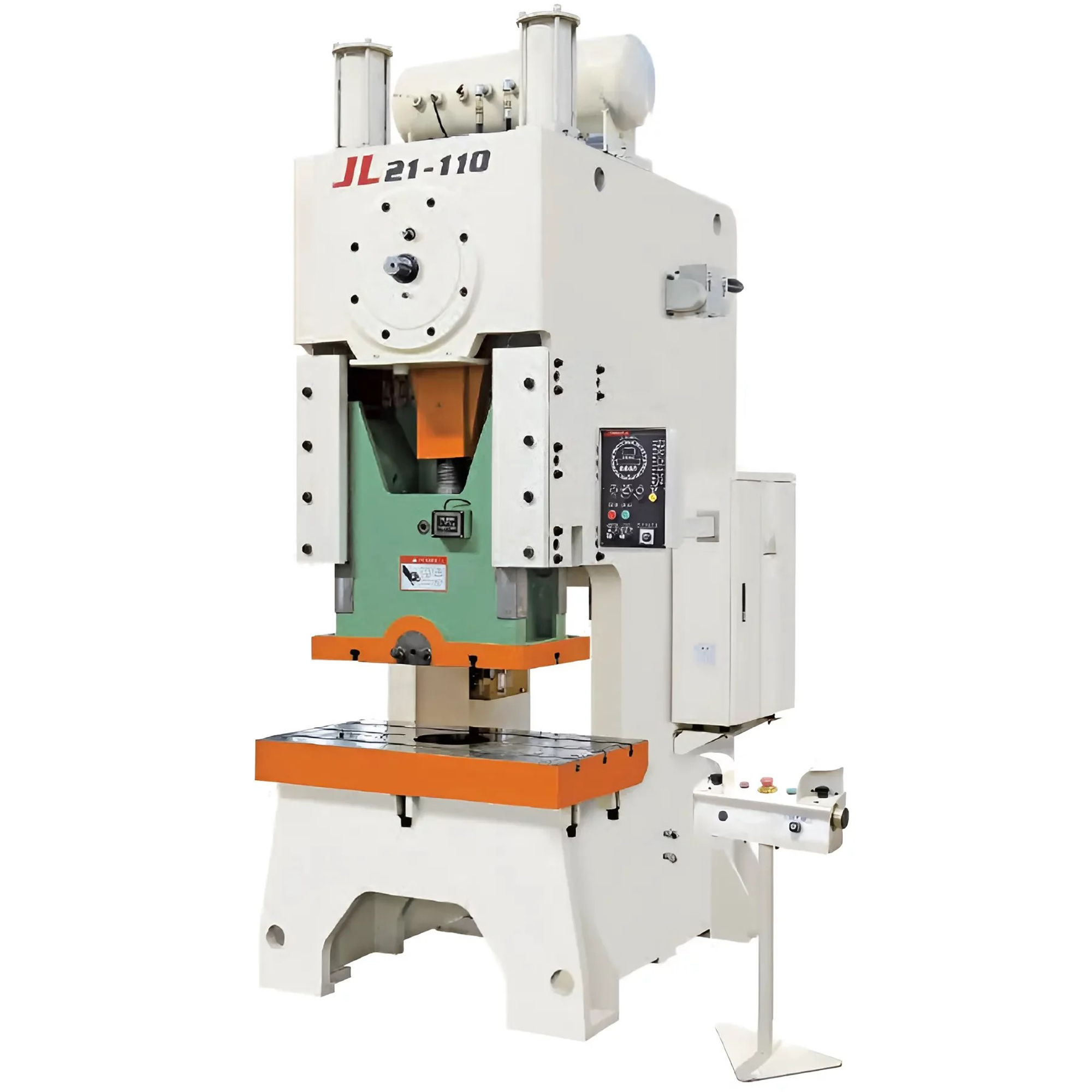

Yangli JL21
Недостатки кривошипных станков
Ограниченный контроль усилия по ходу: максимум достигается только в нижней точке. Если технологический процесс требует «работы усилием» на протяжении всего движения — неизбежны технологические компромиссы. Отсюда и второе ограничение: для глубокой вытяжки и операций со сложной нагрузкой механика часто требует более тонкого штампа и точной настройки, а иногда просто уступает гидравлике по стабильности результата.
Когда выбирать гидравлический пресс
Гидравлический пресс лучше всего подходит для формообразования. Там, где требуется глубокая вытяжка, сложные формы, тонкие материалы, риск разрывов и складок, необходимость управлять прижимом и усилием — гидравлика обычно предоставляет более широкие возможности. Особенно это заметно в мелкосерийном производстве. Здесь перенастройка режимов на гидравлике происходит быстрее и проще, чем попытки заставить механику одинаково хорошо выполнять разные по характеру операции.
Когда выбирать кривошипно-шатунный пресс
Оборудование чаще выбирают, когда задача простая, но требовательная по объёму: массовое производство, высокая скорость, повторяемость. Пробивка, вырубка, обрезка, штамповка с короткой зоной контакта — всё это про механику. Если на первом месте стоит производительность линии, а номенклатура не часто меняется, кривошипный пресс обычно оказывается практичнее.
Экономика выбора
Стоимость оборудования
Сравнивать цену пресса по паспорту полезно, но недостаточно. Механика часто дешевле при равном усилии и выглядит привлекательнее на старте. Гидравлика может быть дороже из-за гидростанции, управления, датчиков и комплектации. Однако это лишь часть картины: иногда более дорогой пресс компенсирует разницу за счет снижения брака, бережного отношения к штампу и быстрой переналадке.
Затраты на эксплуатацию
У механики эксплуатация обычно упирается в смазку, регулировку, контроль муфты-тормоза и износ узлов. У гидравлики — в масло, фильтра, уплотнения, износ насоса.
Окупаемость
Для массовой вырубки и пробивки кривошипный пресс часто окупается быстрее за счёт темпа и низкой стоимости цикла. Для вытяжки, сложной формовки и нестабильных партий гидравлика нередко оказывается выгоднее. Ведь она снижает риск брака и делает процесс управляемым.
Частые ошибки при выборе пресса
Одна из самых распространённых ошибок — не привязать выбор оборудования к технологическим операциям. Зачастую станок покупают «с запасом», но не учитывают, что усилие должно быть доступно именно в нужной зоне хода. Вторая ошибка — оценивать только цену покупки. В штамповке легко потратить разницу в стоимости на брак, простои или ремонт штампа за считаные месяцы. И третье — это недооценка обслуживания. Гидравлика требует чистого масла и регулярной диагностики, механика — дисциплины по смазке и контролю узлов. Если этого нет, любой пресс начнёт доставлять неприятности — каждый по-своему.
