Практически все производители листогибочных станков комплектуют свое оборудование базовым набором гибочного инструмента. Многим предприятиям этого достаточно, однако если возникает потребность в нестандартном заказе — типовым набором инструмента не обойтись.
Видео: инструмент для гибочного пресса
Пуансон листогибочного пресса

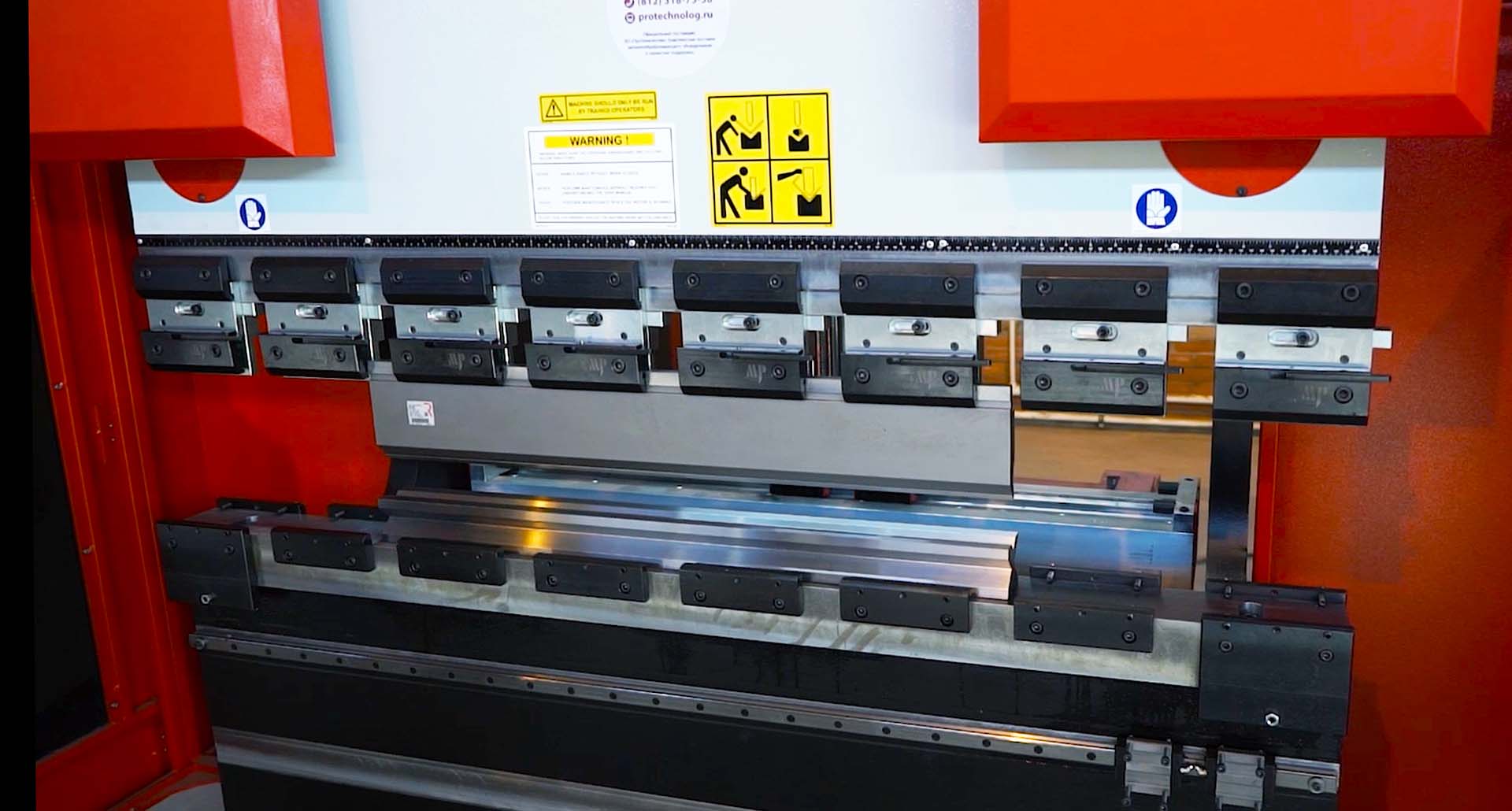

- Стандартный пуансон имеет простой, прямой профиль. Высота — 65–105 мм., угол на таких пуансонах обычно соответствует 85–86 градусам для получения прямых и тупых углов. За счет своей толщины стандартный пуансон выдерживает большие нагрузки, требующиеся для гибки толстых листов металла.

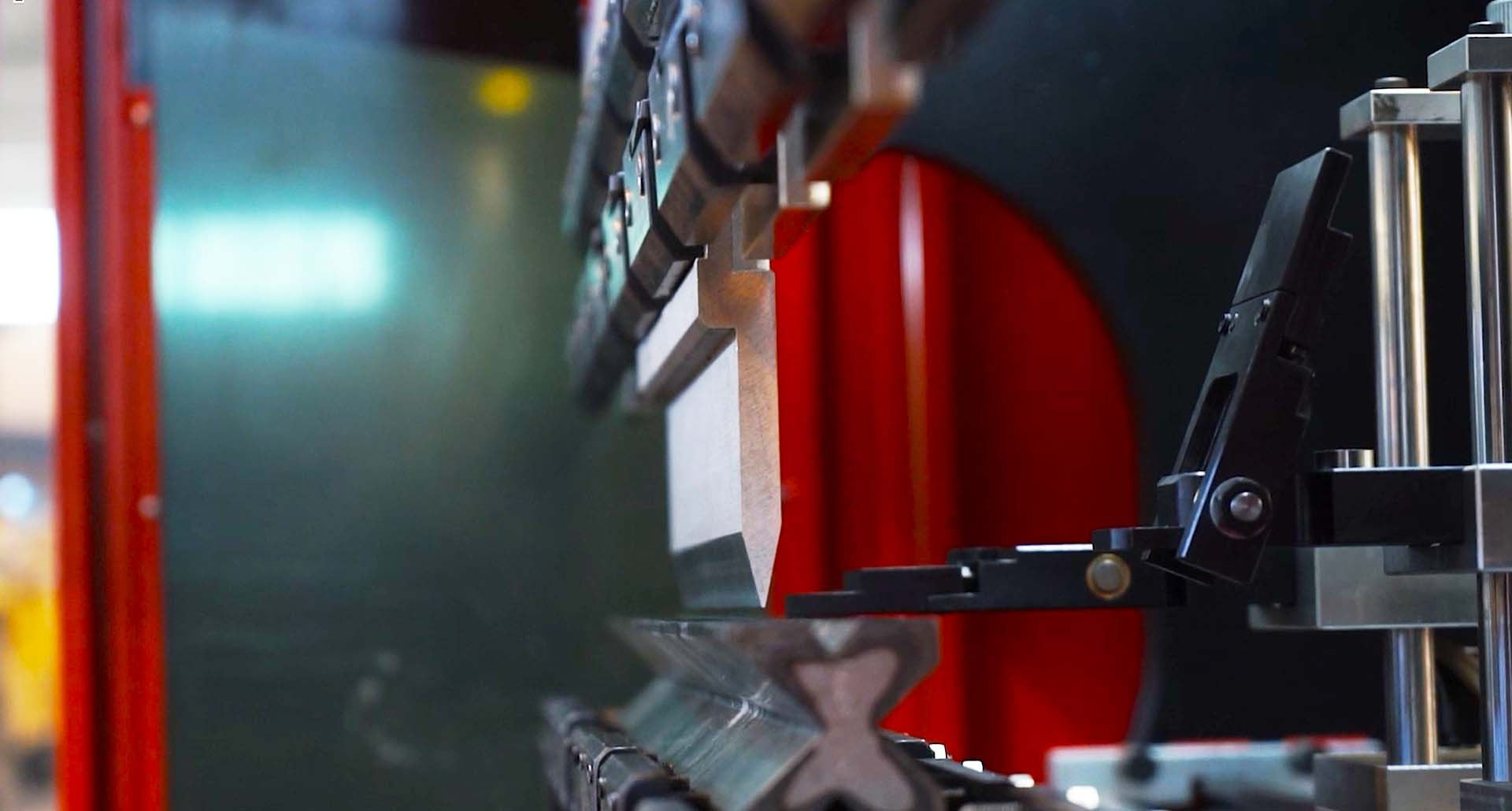

- Узкий пуансон зачастую предназначен для выполнения тех же работ, что и стандартный. Выбор в его пользу обусловлен геометрией изделия, когда в момент окончательного изгиба деталь не проходит в условиях ограниченного пространства.

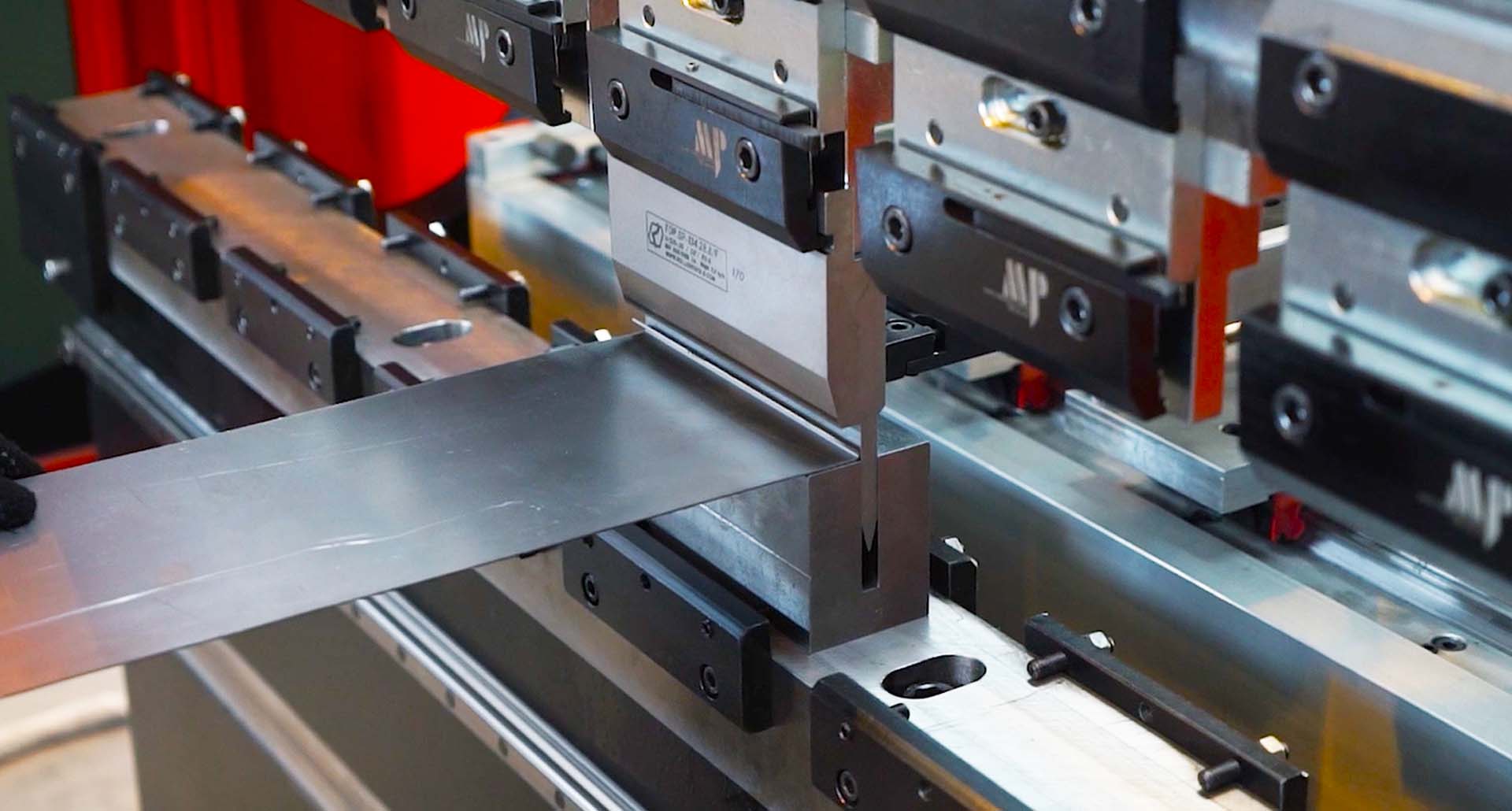

- Острый пуансон применяют для получения из изделий острых углов от 30 градусов. Без него невозможна операция по плющению.
Почему? Первоначально изделие гнется в острый угол, для удобства позиционирования в зоне окончательного подгиба, а без острого пуансона этот гиб не исполнить.

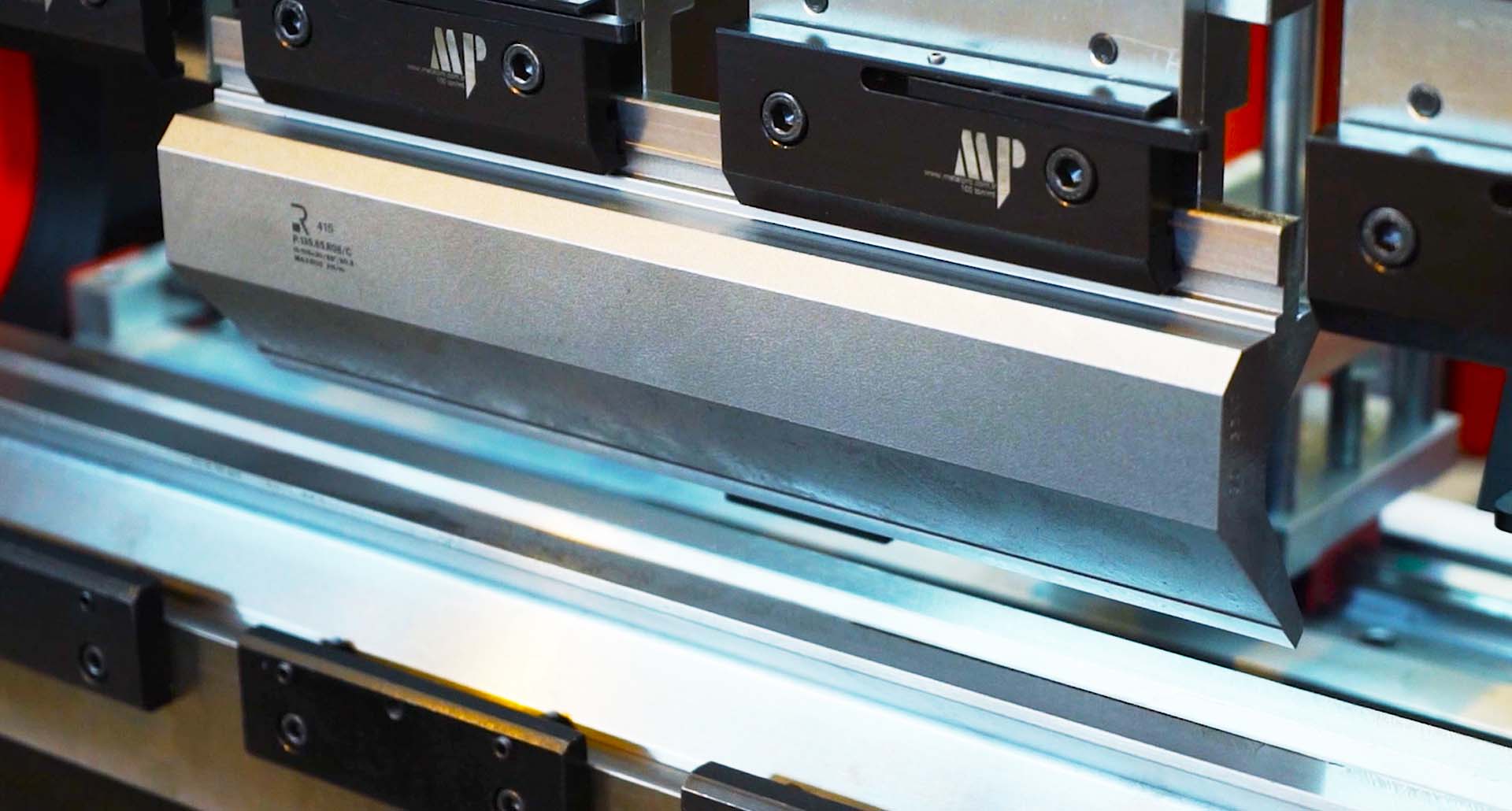

Пуансон гусевидного типа
Используют для создания
В каталогах производители инструмента обычно помещают изображение профиля пуансона на размерной сетке для удобства подбора и наглядности. Благодаря такому формату подачи данных зачастую сразу становится понятно: пройдет по высоте стенок
Подбор инструмента
Комплексная задача, требующая исчерпывающих данных, отображенных на чертежах заказчика. Грамотное чтение чертежей является таким же важным и необходимым критерием при подборе гибочного инструмента, как марка материала, толщина, длина полки и ее высота.
Часто задаваемые вопросы
Инструмент для листогибочного пресса включает несколько типов пуансонов: стандартный, узкий, острый и гусевидный. Стандартный пуансон имеет высоту 65–105 мм и угол 85–86 градусов, подходящий для прямых и тупых углов. Острый пуансон используется для создания углов от 30 градусов и операций плющения. Узкий пуансон применяют для работы в ограниченном пространстве, а гусевидный — для U-образных профилей.
Гусевидный пуансон предназначен для создания U-образных профилей и изделий с более сложной геометрией. Хотя его возможности достаточно широки, они зависят от геометрии изделия, и подбор осуществляется с учетом размерной сетки для точности.
Подбор пуансона для листогибочного пресса — это комплексная задача, требующая детального анализа чертежей заказчика. Важно учитывать марку материала, толщину, длину и высоту полки изделия. Грамотное чтение чертежей и соответствие инструменту профиля изделия играют ключевую роль в выборе.
Для выполнения операции плющения необходим острый пуансон. Он позволяет создавать острые углы от 30 градусов, что важно для удобства позиционирования и окончательного подгиба изделия.
Стандартный пуансон является универсальным решением для выполнения большинства базовых операций. Он обладает прочной конструкцией, высотой 65–105 мм и углом 85–86 градусов, что обеспечивает надежность при гибке толстых листов металла.
