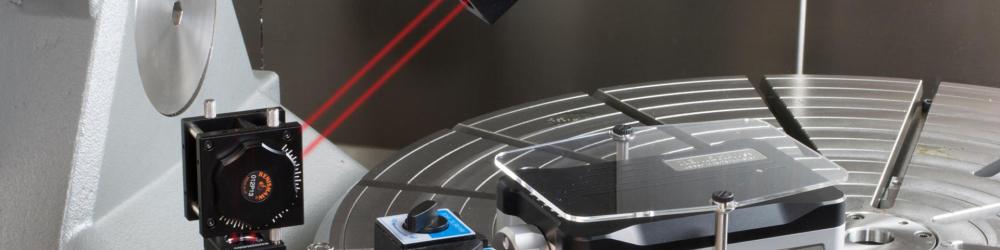

Измерение геометрии фрезерных станков с помощью лазерного интерферометра

Современные фрезерные станки отличаются эталонной точностью обработки. Это становится возможным благодаря прецизионному позиционированию инструмента, фундаментом для которого служит безукоризненная геометрия самого оборудования. Сегодня самый эффективный метод контроля этой геометрии — использование лазерных интерферометров.

Основные преимущества лазерных интерферометров

Высокая точность измерений

Лазерный интерферометр позволяет измерять перемещения инструмента с точностью до долей микрона. Это особенно важно при обработке высокоточных деталей, используемых в аэрокосмической отрасли, машиностроении и приборостроении.

Возможность оценки линейных перемещений

Интерферометр способен точно определять отклонения осевых координат движения инструментов, что обеспечивает контроль геометрии рабочего пространства станка.

Измерение углового положения оси вращения шпинделя

Использование матриц пересчёта совместно с лазерным интерферометром позволяет контролировать положение оси вращения инструмента, выявляя возможные погрешности и искажения траектории резания.

Процесс измерения

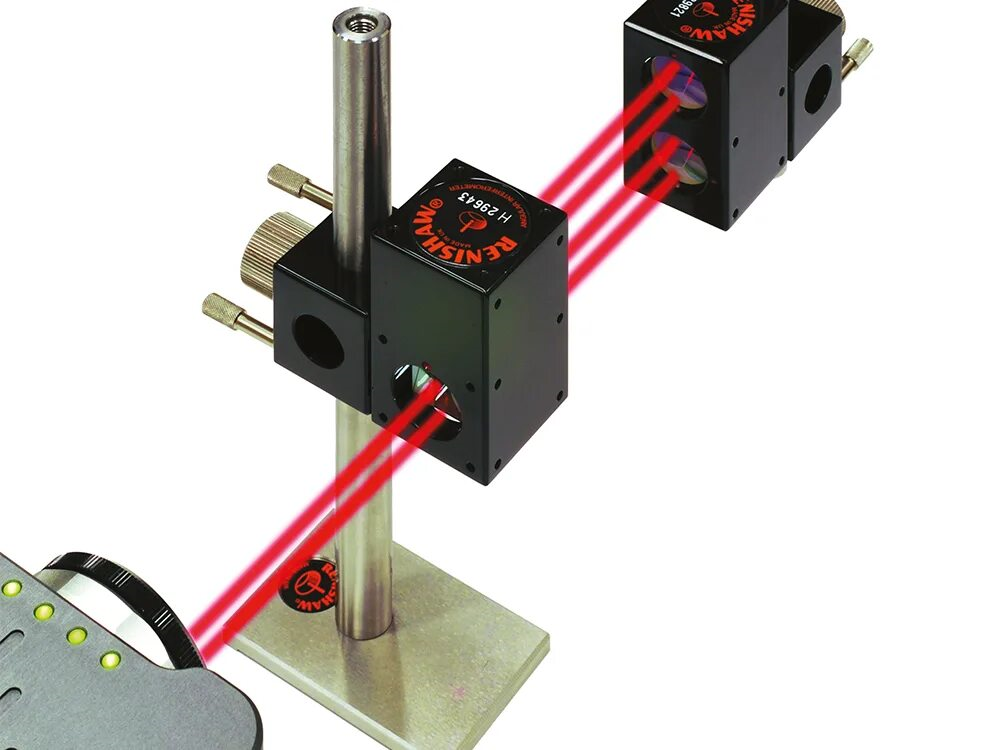

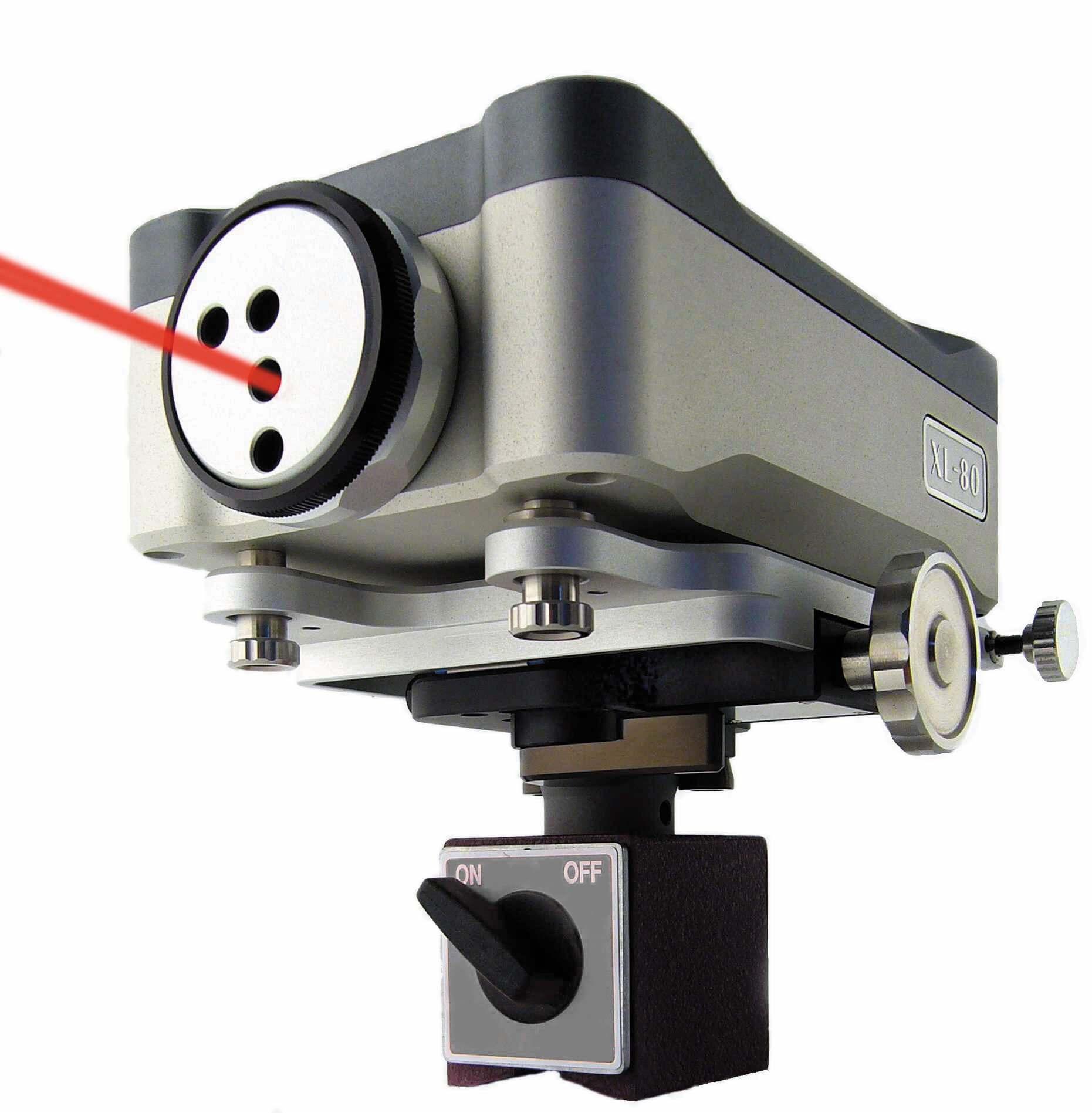

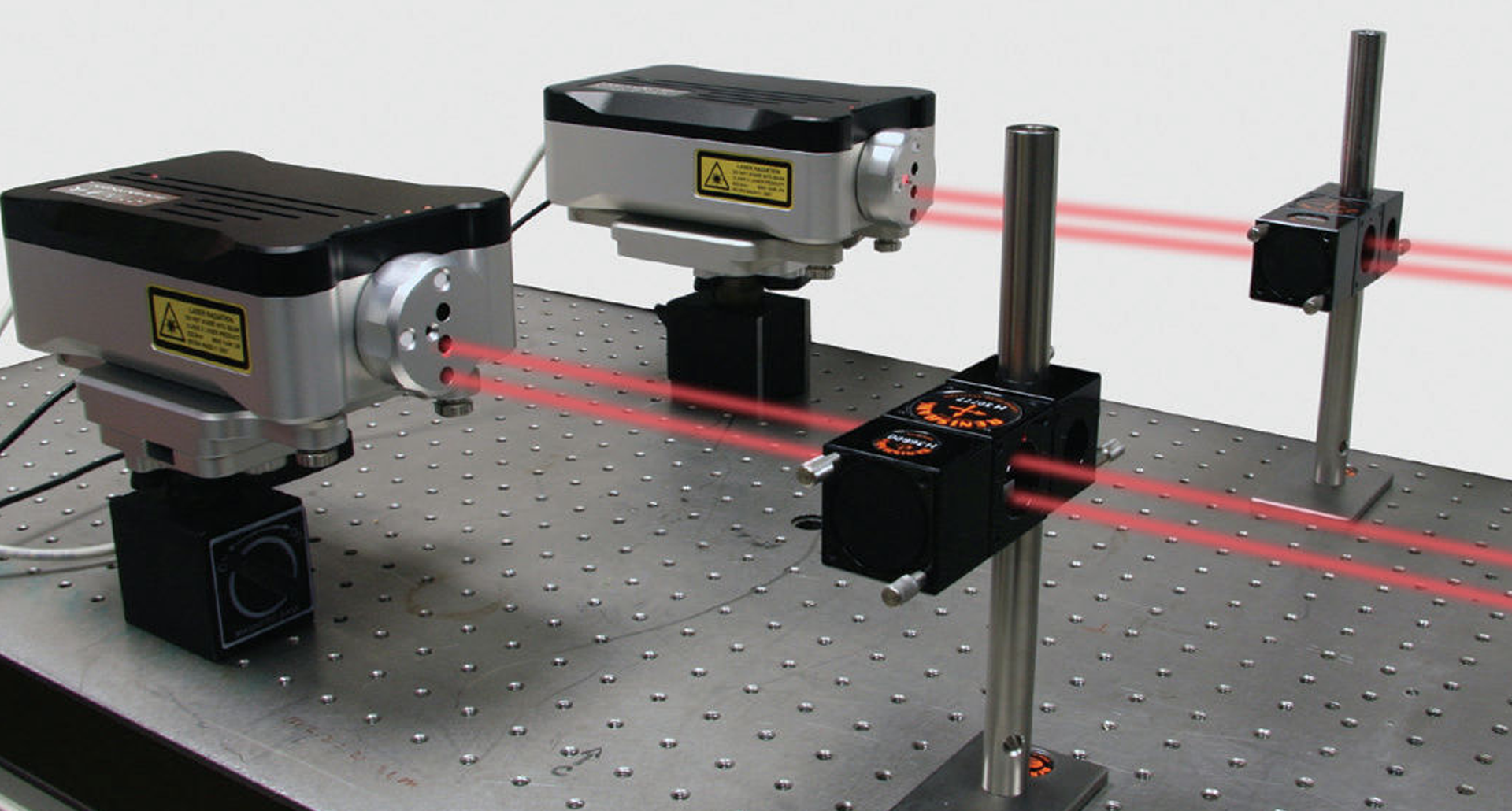

Начинается с установки отражателя на подвижный узел оборудования. Лазерный интерферометр направляет луч на отражатель, после чего система в режиме реального времени фиксирует малейшие изменения расстояния между ними.

Далее проводится серия тестов, которая включает:

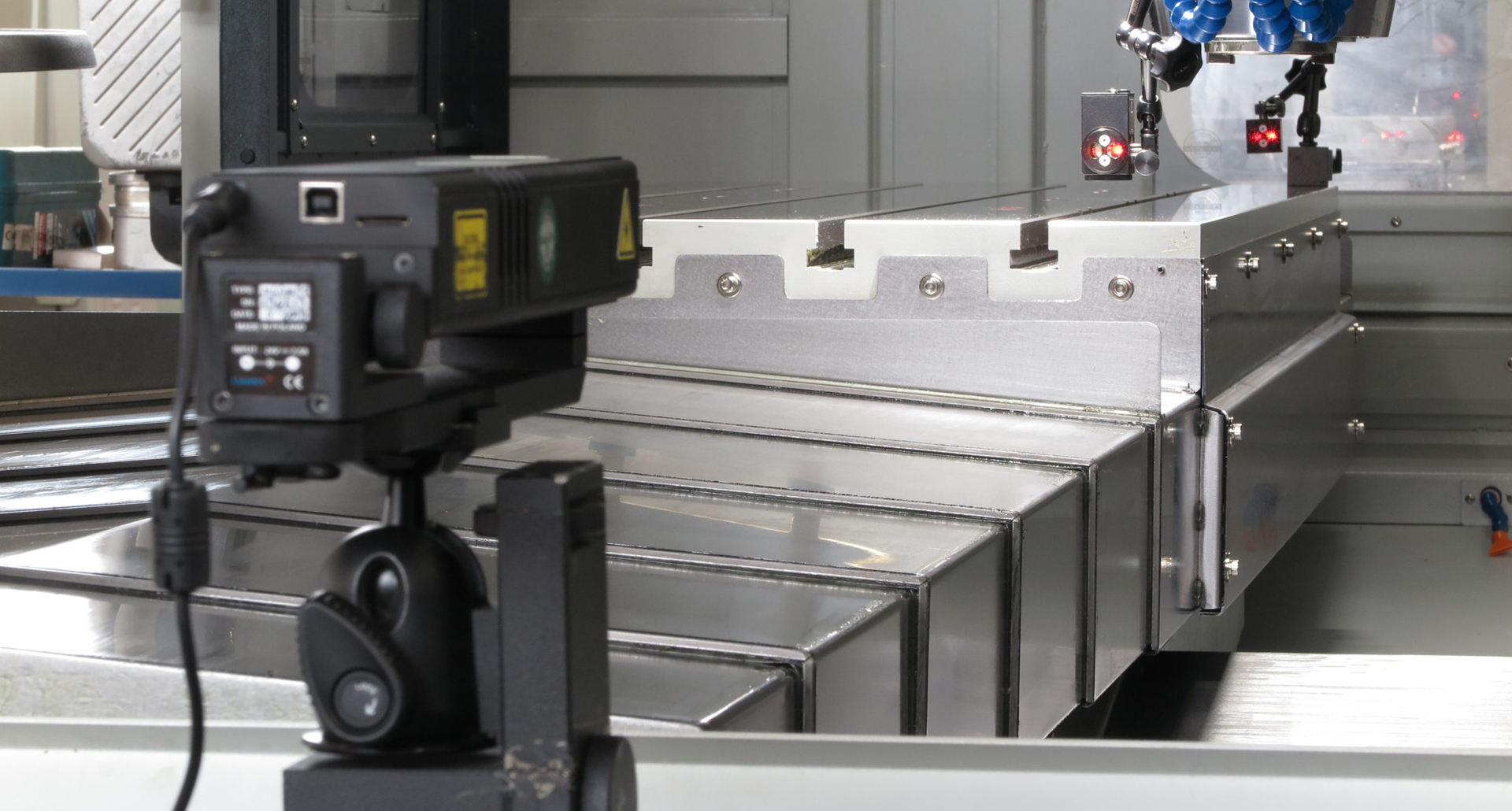

• геометрические параметры: проверку прямолинейности перемещений и перпендикулярности линейных осей;
• точность позиционирования: оценку точности и повторяемости позиционирования по всем осям;

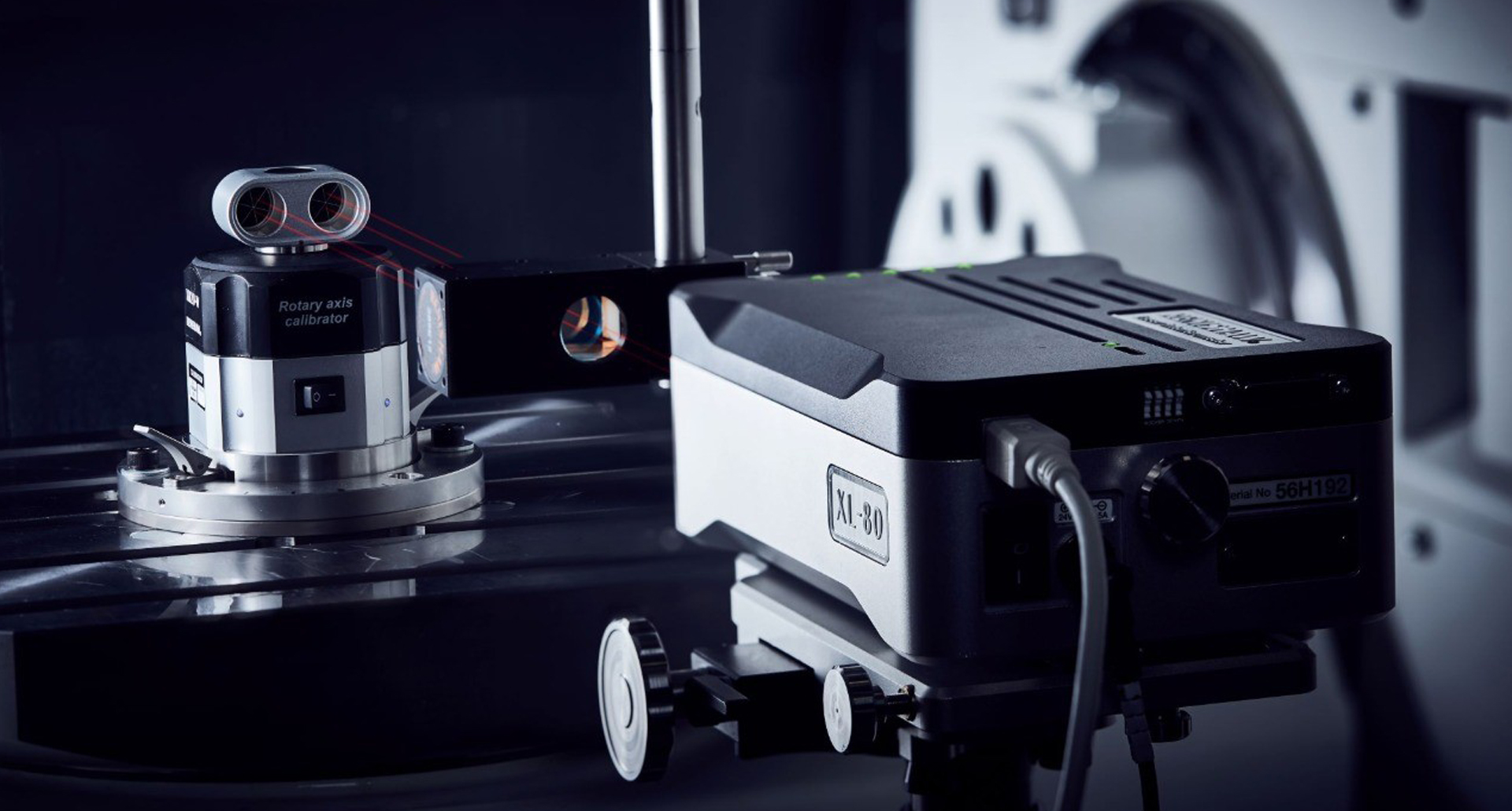

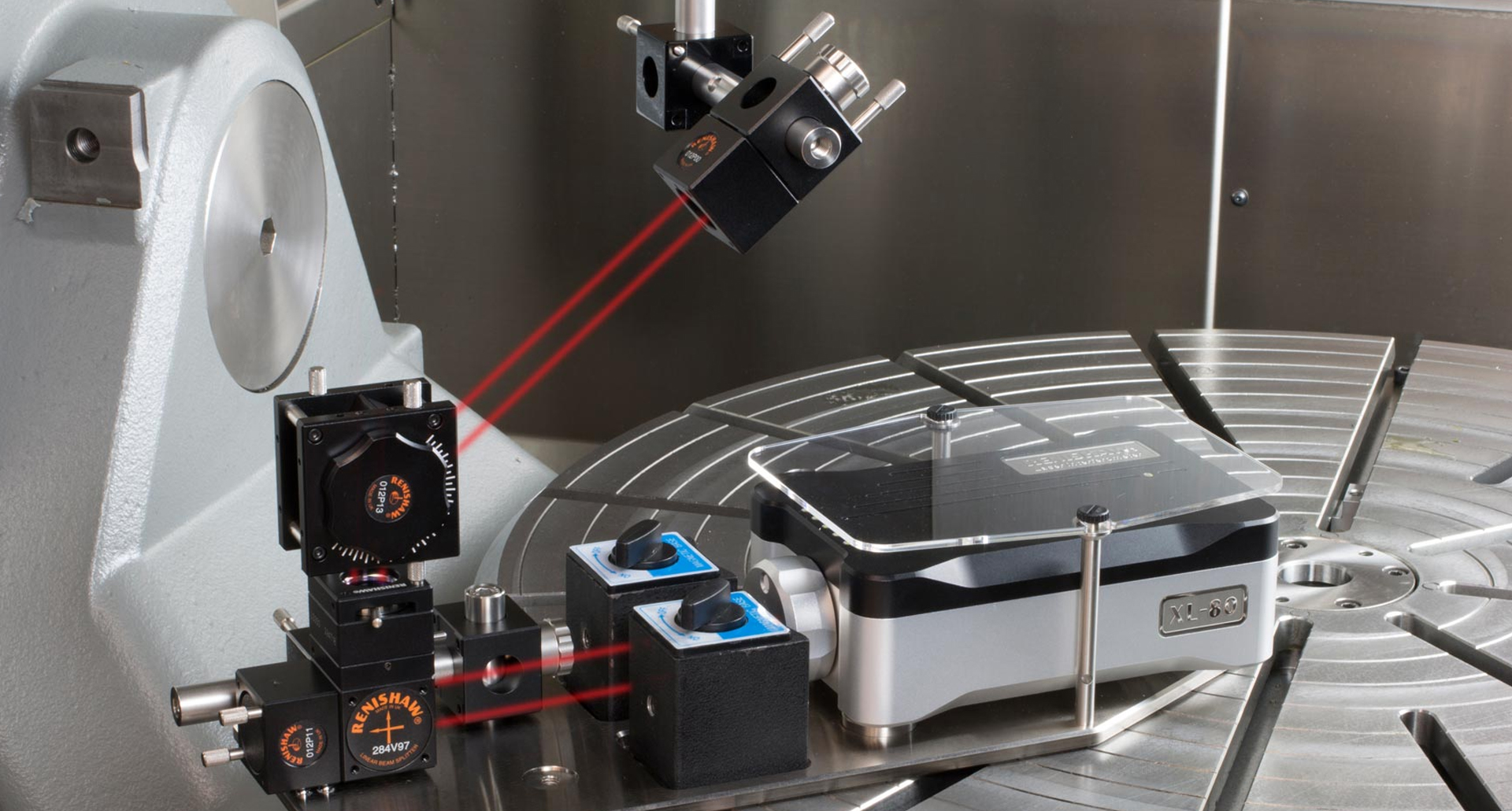

• динамику вращения: определение центра и точности вращения поворотных осей (при их наличии).

Результаты всех тестов оформляются в итоговый отчёт, наглядно демонстрирующий реальное состояние станка: фактические геометрические параметры и величину их отклонений от нормы. Именно эта информация позволяет провести целевую калибровку и напрямую влияет на итоговое качество обработки деталей.

Как часто необходима проверка?

Поскольку единых норм для контроля оборудования не существует, требования к проверкам каждое предприятие определяет самостоятельно — исходя из задач отрасли, сложности деталей и требуемой точности.

Чтобы собственные регламенты были не формальностью, а реальным инструментом экономии, «ПроТехнологии» рекомендует внедрять следующую концепцию (она направлена на две ключевые цели: снижение брака и раннее выявление износа станков):

• Первоначальная проверка сразу после ввода фрезера с ЧПУ в эксплуатацию.
• Регулярные ежегодные проверки (раз в год-два) для общего мониторинга состояния станка.
• Дополнительные внеочередные проверки после капитального ремонта или замены ключевых элементов оборудования.

Признаки, указывающие на необходимость внеплановой проверки геометрии фрезерного станка с помощью лазерного интерферометра

• Отклонение размеров деталей. Если стабильные ранее размеры начинают выходить за пределы допусков — это прямое указание на вероятное смещение инструмента или деформацию направляющих.
• Повышенная вибрация и посторонний шум. Возникновение нехарактерных вибраций или звуков в работе часто говорит о нарушении соосности узлов, изменении зазоров или ослаблении креплений.
• Ухудшение качества поверхности. Снижение чистоты обработки (задиры, риски, волнистость) — верный сигнал об изменении условий резания из-за смещения инструмента или износа режущей кромки.

При появлении любого из перечисленных признаков необходима внеплановая проверка геометрии фрезера с целью выявления и устранения неисправностей. Своевременная диагностика позволит избежать значительных финансовых потерь и продлить срок службы оборудования.

А что, если не делать проверку?

Игнорирование сигналов о необходимости внеплановой проверки геометрии фрезера может привести к серьезным последствиям.

• Появление брака деталей. Продолжительная эксплуатация станка с нарушениями геометрии приведет к увеличению количества бракованных деталей, снижению производительности и росту затрат на исправления дефектов.
• Точность обработки теряется катастрофически: инструмент изнашивается в разы быстрее, а погрешности размеров становятся неконтролируемыми.
• Повреждения дорогостоящего оборудования. Отложенная диагностика приводит к каскадному отказу работы: сначала — ускоренный износ критических узлов, затем — выход из строя всего станка. Счёт за ремонт или замену будет на порядок выше стоимости своевременной проверки.
• Рост себестоимости продукции. Каждая бракованная деталь — это двойные издержки (на её изготовление и исправление). Как результат — прямой удар по рентабельности всего производства.
• Потеря доверия заказчиков. Постоянные поставки некачественных деталей приводят к утрате лояльности заказчиков и уменьшению объема заказов, создавая угрозу финансовой устойчивости предприятия.
• Дополнительные затраты на диагностику и обслуживание. Запущенное состояние станка потребует не просто настройки, а сложного и длительного восстановительного ремонта. Затраты на такие работы в разы превышают стоимость профилактической диагностики.

Систематический мониторинг с проведением профилактики на основе точных данных — наиболее эффективный способ минимизации производственных рисков и поддержания плановой эффективности.

Заключение

Таким образом, лазерная интерферометрия обеспечивает прецизионную диагностику и юстировку геометрии фрезерных станков, что является критически важным фактором для повышения производительности, качества выпускаемой продукции и соблюдения актуальных производственных норм.
