Как выбрать ручной патрон?

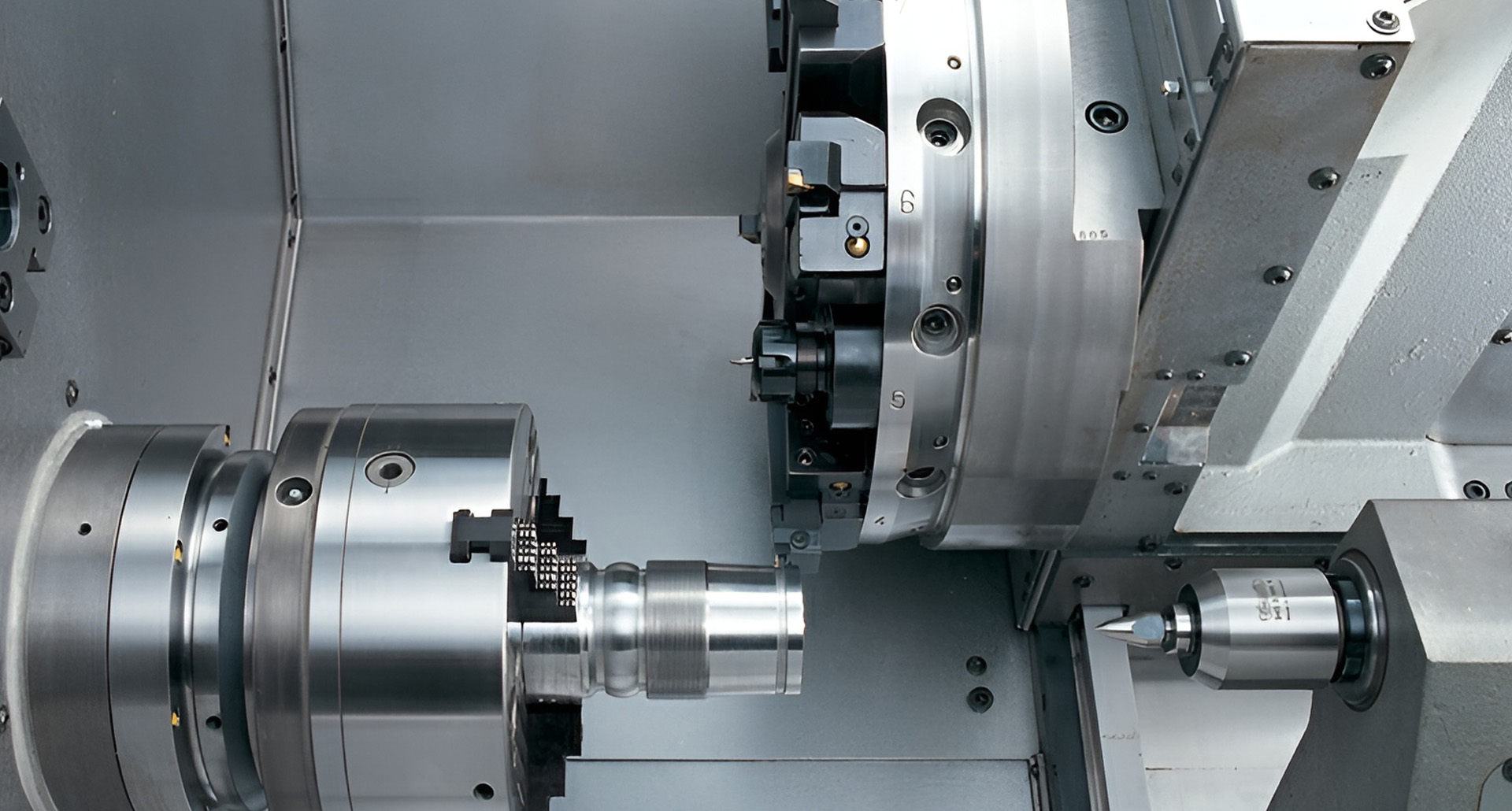

В мире металлообработки традиционные токарные станки остаются краеугольным камнем ремонтных мастерских, инструментальных цехов и мелкосерийного производства. Хотя сам станок обеспечивает мощность, спиральный патрон является важным интерфейсом, который гарантирует, что заготовка будет надежно закреплена и отцентрована.

Выбор правильного спирального патрона может стать решающим фактором между высокой точностью и дорогостоящей ошибкой обработки. В этом материале разберем, как подобрать лучший ручной спиральный патрон для работы на токарных станках.

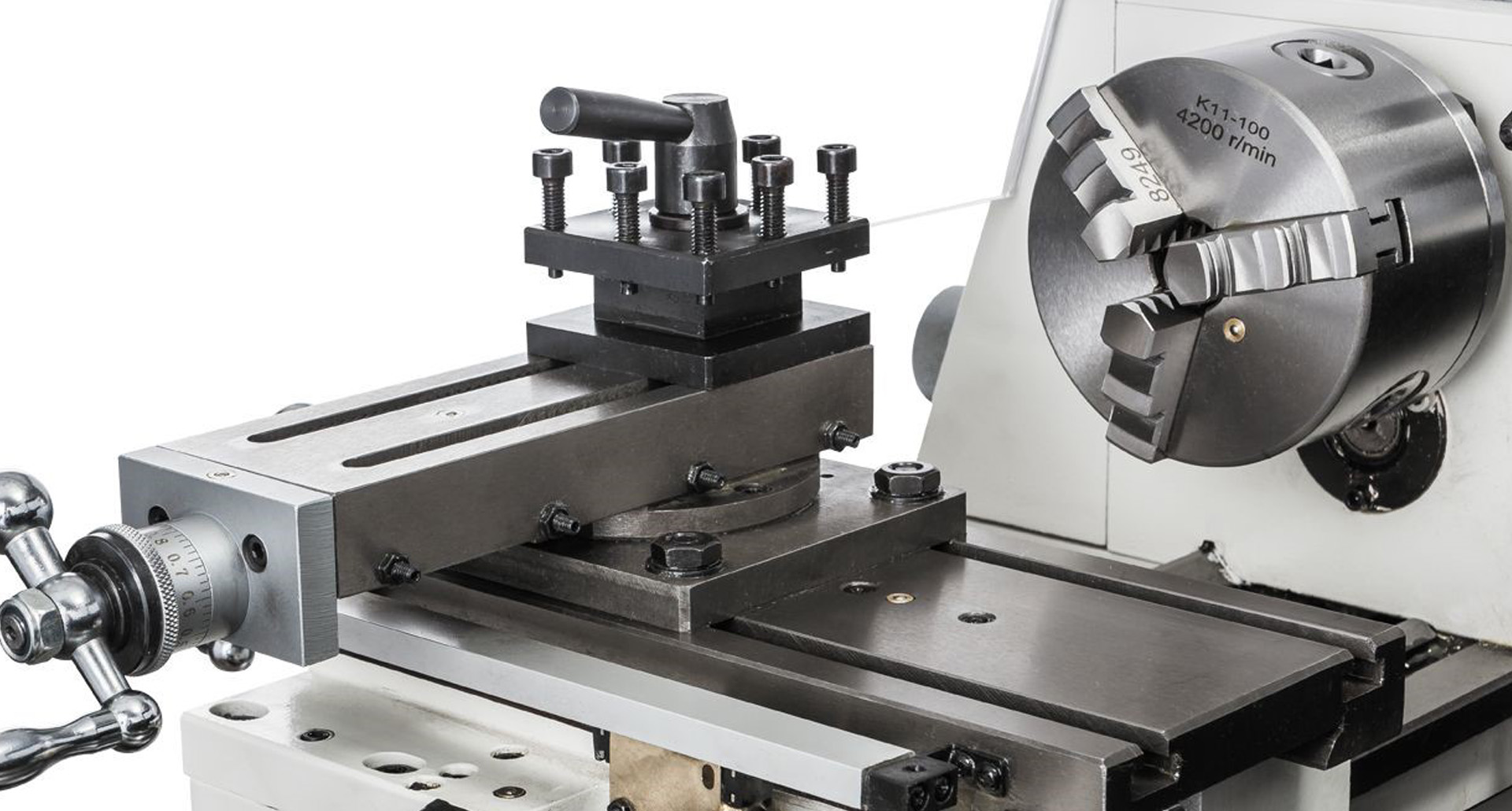

Преимущества самоцентрирования

• отличительной особенностью спирального патрона является его внутренняя спиральная пластина. При повороте ключа все кулачки одновременно перемещаются к центру. Этот самоцентрирующийся механизм необходим для обычных токарных станков, поскольку:
• скорость: позволяет быстро загружать и выгружать заготовки;
• простота использования: исключает необходимость утомительного ручного центрирования, необходимого для независимых патронов.

3-х, 4-х или 6-ти кулачковый патрон?

Выбор количества кулачков — это баланс между формой заготовки и требуемой точностью зажима.

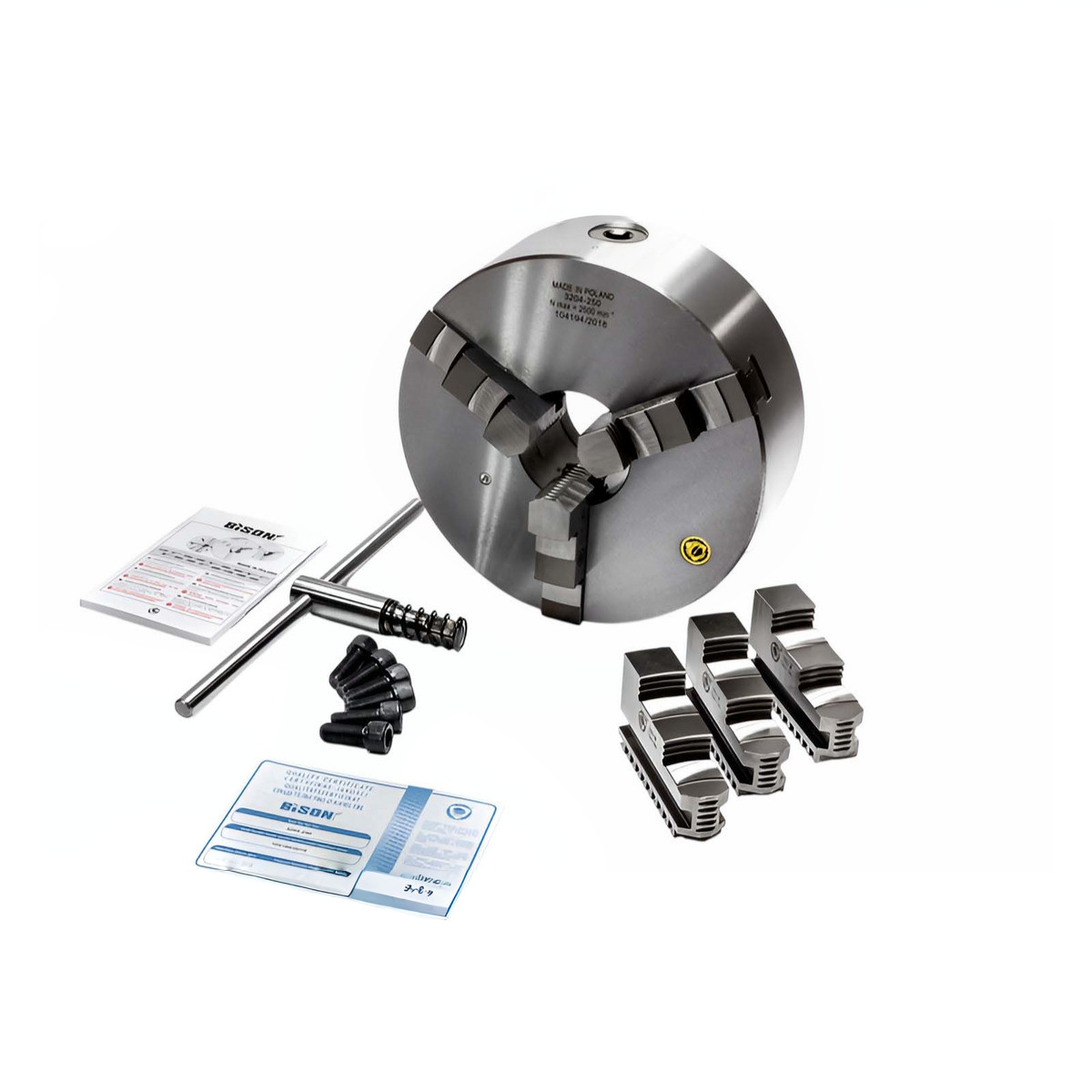

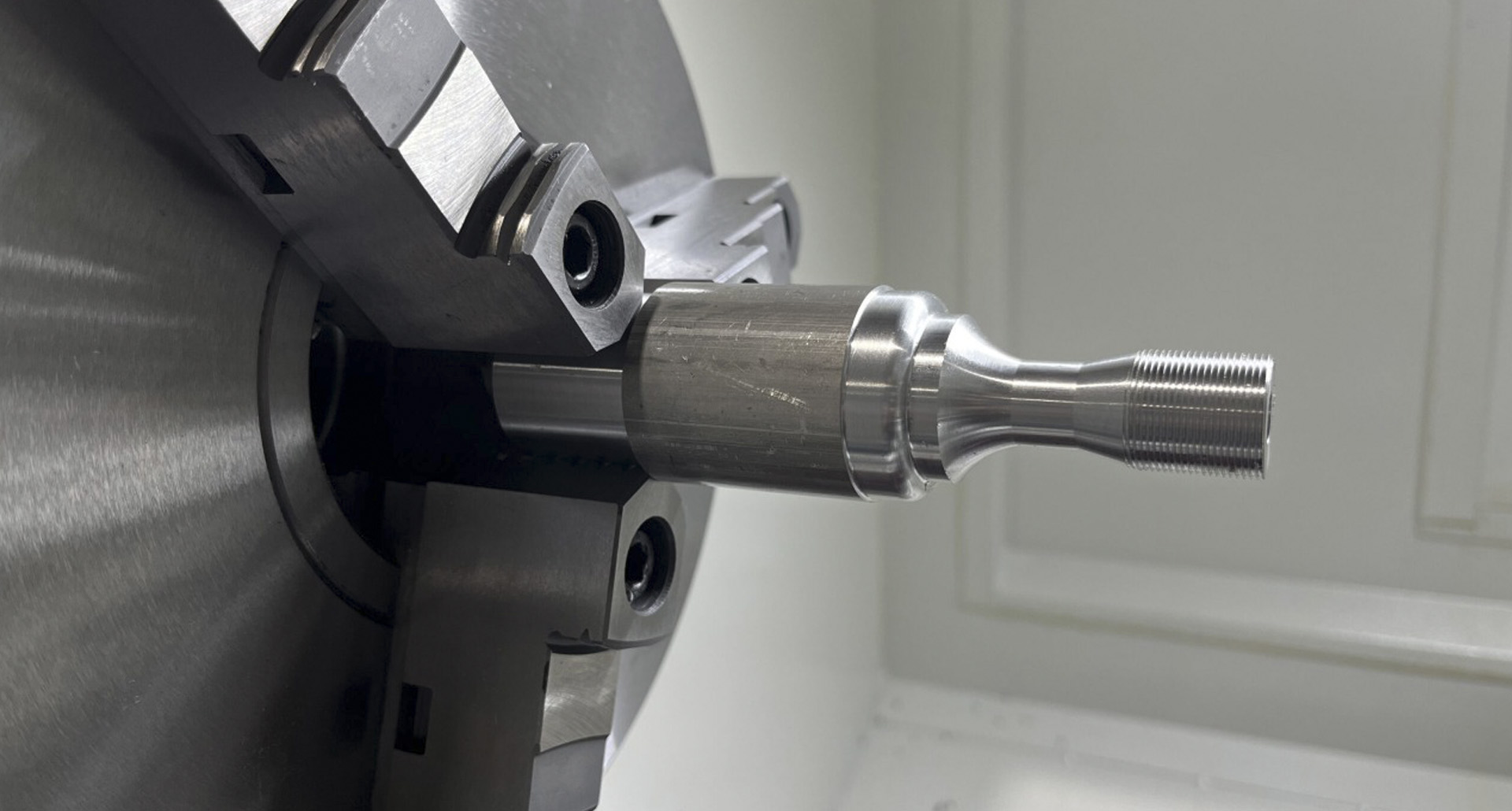

• 3-кулачковый спиральный патрон: отраслевой стандарт. Идеально подходит для круглых или шестиугольных прутков. Обеспечивает самую быструю настройку для механической обработки общего назначения.

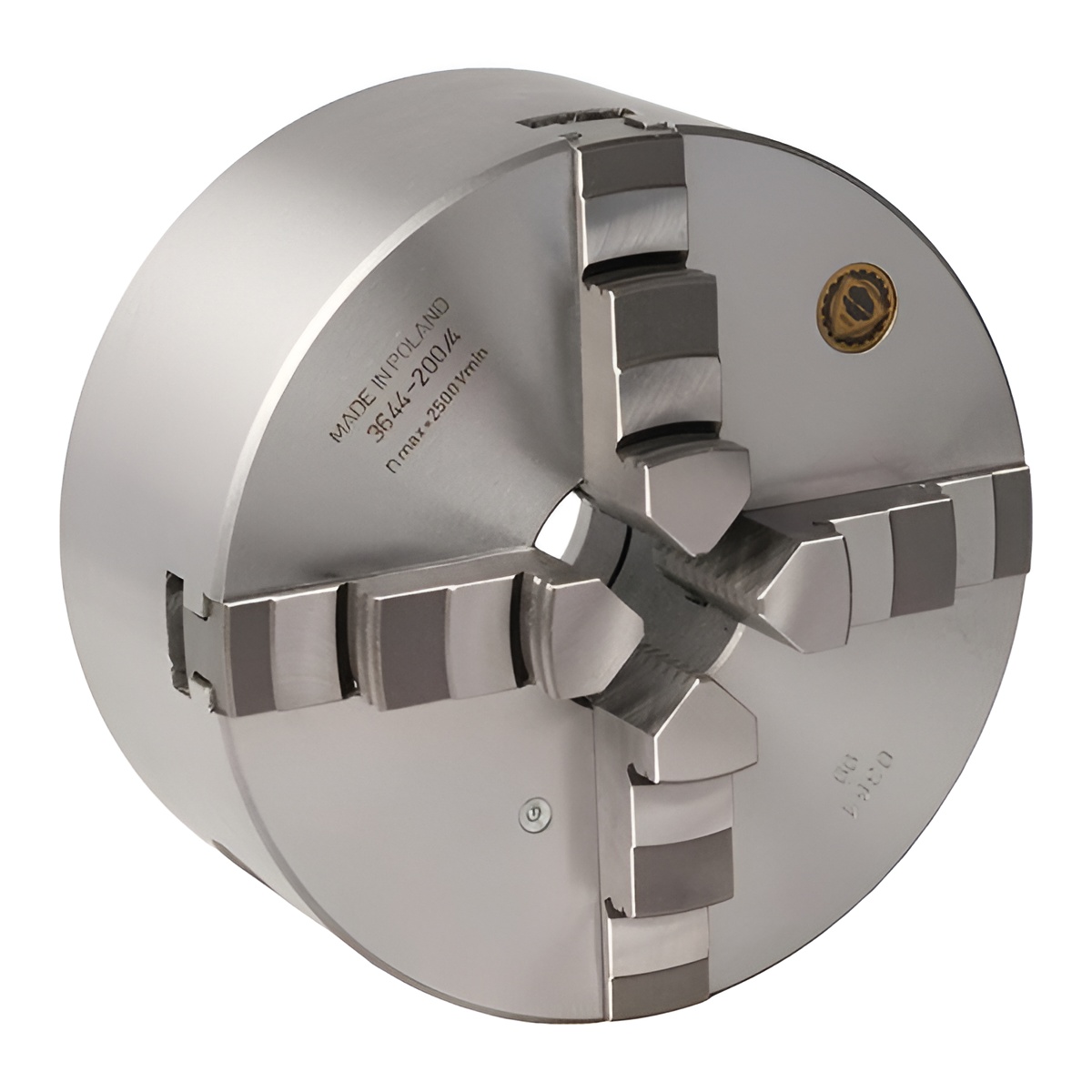

• 4-кулачковый спиральный патрон (спирального типа): специально разработан для заготовок квадратной или восьмиугольной формы. В отличие от независимых четырехкулачковых патронов, спиральная версия обеспечивает синхронизированное движение для более быстрого центрирования симметричных четырехсторонних деталей.

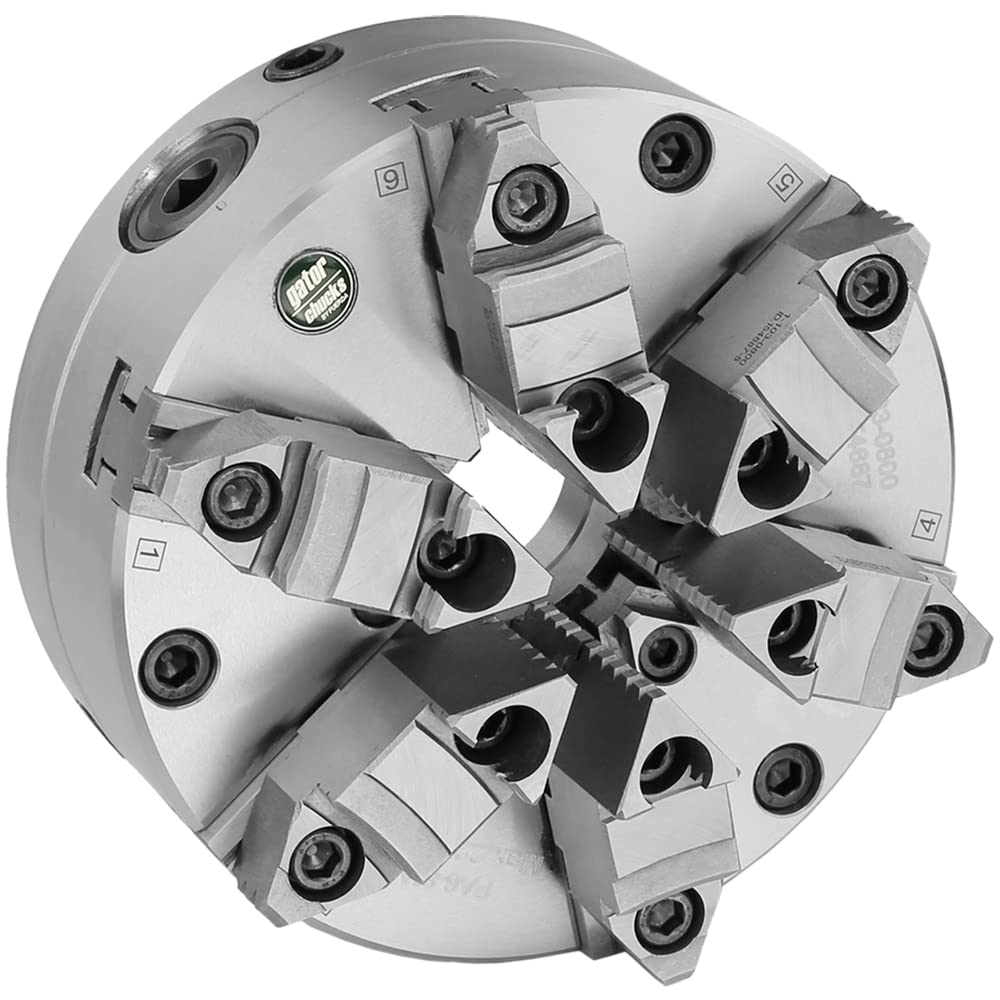

• 6-кулачковые спиральные патроны: идеальное решение для тонкостенных деталей. Распределяя силу зажима по шести точкам вместо трех, это значительно снижает деформацию заготовки и обеспечивает превосходную концентричность для точной чистовой обработки.

Материал имеет значение: чугун против стального корпуса

Выбор материала корпуса зависит от индивидуальных требований к долговечности и скорости:

• чугунный корпус: обеспечивает превосходное гашение вибраций и является экономичным выбором для стандартных токарных работ общего назначения.
• стальной корпус: разработан для высокоскоростных операций и резки в тяжелых условиях. Стальные корпуса обеспечивают более высокую жесткость и могут выдерживать большие центробежные силы без потери точности.

Типы монтажа и совместимость шпинделя

Чтобы обеспечить идеальную посадку, необходимо определить переднюю часть шпинделя токарного оборудования:

• обычная задняя пластина: требуется промежуточная опорная пластина для адаптации патрона к конкретному шпинделю;
• прямой монтаж: разработан для определенных стандартов, таких как A1, A2, D1 или DIN. Непосредственный монтаж обеспечивает более высокую точность и простоту установки.

Конфигурация кулачков: цельная или двухсекционная?

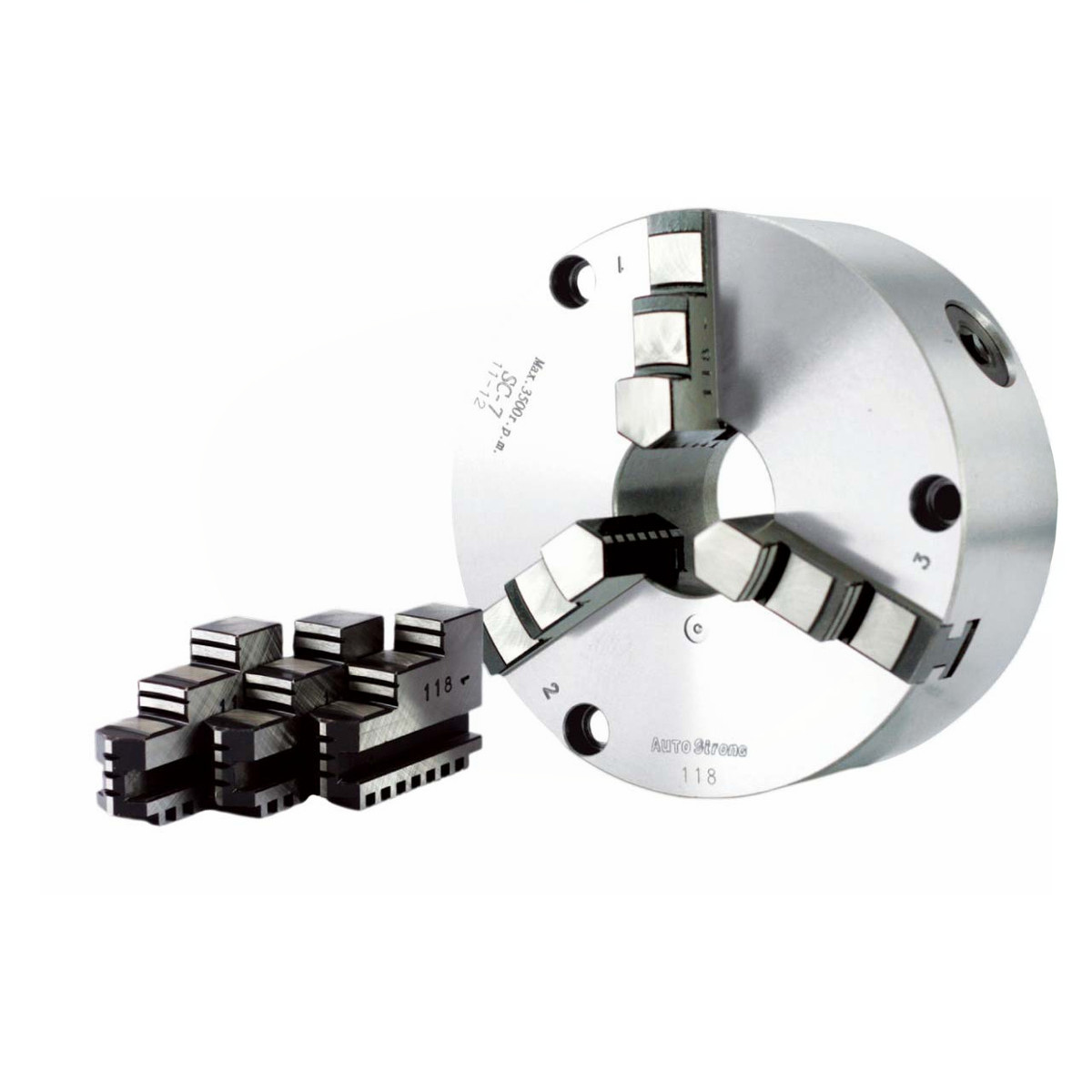

• Цельные кулачки: простые, надежные и экономичные для специализированных задач.

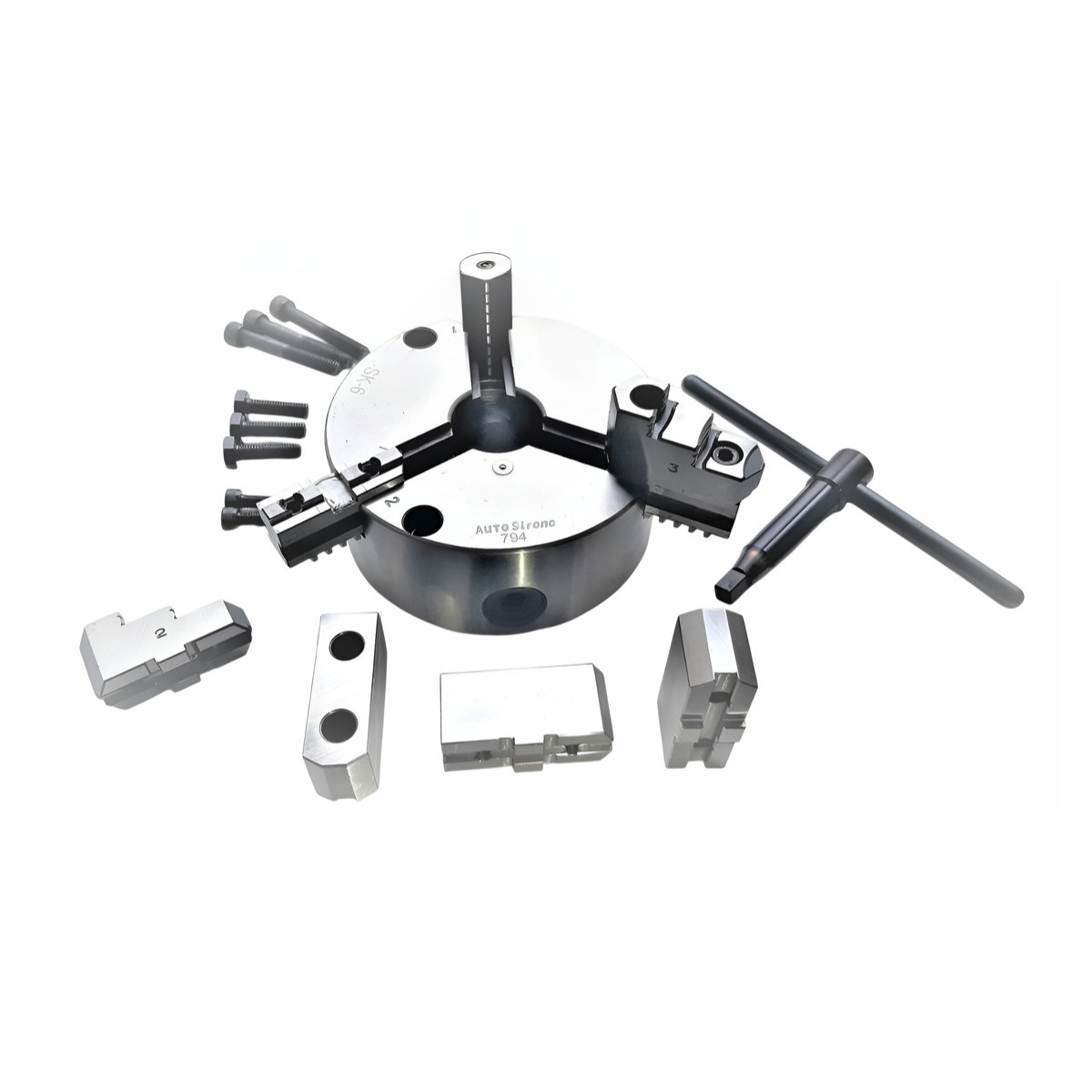

• Двухкомпонентные кулачки (основные + верхние кулачки): обеспечивают максимальную гибкость. Можно быстро переключаться между жесткими (для черновой обработки) и мягкими кулачками (изготовленными по индивидуальному заказу для деликатных деталей или деталей необычной формы) без демонтажа всего патрона.

В заключении

Выбор подходящего спирального патрона включает оценку геометрии заготовки, потребностей в материалах и типа шпинделя станка. Инвестируя в высококачественный ручной патрон, заказчик максимизирует потенциал обычного токарного станка и обеспечивает стабильные и безопасные результаты.

Остались вопросы? Специалисты «ПроТехнологии» помогут подобрать инструмент под индивидуальные производственные задачи.
