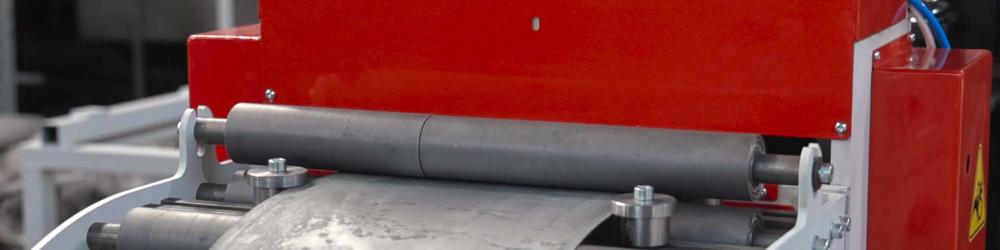

Линия поперечной резки металла

Линия поперечной резки металла

Автоматическая линия поперечной резки рулонного металла представляет собой комплекс машин, объединённых общей системой управления, которая синхронизирует их действия.

Посмотрите на видео: линия поперечной резки металла

Элементы линии поперечной резки

  • Разматывающее устройство. Предназначено для размотки штрипса из рулона для последующей его обработки.
  • Устройство представляет собой корпус с вращающимся от электродвигателя шпинделем и рычажным механизмом фиксации рулона от самопроизвольного вращения.
  • Правильное устройство. Служит для исправления остаточной кривизны штрипса после сматывания его в рулон.
  • Валковая подача. Применяется для подачи штрипса под удар в штамп без участия оператора. Перемещение заготовки происходит посредством двух валков, между которыми она зажата.
  • Гильотина для резки штрипса.
  • Шкаф управления.

Порядок подготовки линии к работе

  • Устанавливаем рулон на разматывающее устройство и разжимаем цангу зажима.
  • Подводим упор, снимаем транспортировочный бондаж и отводим упор.
  • Разжимаем валки правильного устройства, пропускаем штрипс через валки и зажимаем их.
  • Разжимаем валки подающего устройства, пропускаем штрипс через валки и зажимаем их.
  • С пульта в ручном режиме подаём штрипс в зону штамповки.
  • Переводим систему управления в автоматический режим работы, выбираем программу штамповки на пульте управления и нажимаем кнопку «старт».

Принцип работы линии поперечной резки металла

Разматывающее устройство разматывает штрипс до формирования компенсационной петли. Наличие петли отслеживается электромагнитным датчиком.

Правильное устройство исправляет кривизну, полученную штрипсом после скручивания в рулон, тем самым подготавливая его к штамповке. Формирует вторую компенсационную петлю, наличие которой также отслеживается электромагнитным датчиком.

Подающее устройство осуществляет подачу штрипса под удар в гильотину.
Всё это обеспечивает высокую точность и повторяемость при изготовлении деталей, что в свою очередь гарантирует стабильность процесса штамповки на производстве заказчика.

Компания «ПроТехнологии» разрабатывает и изготавливает линии для работы с металлом толщиной от 0,5 до 4 мм и шириной от 20 до 1250 мм. Со скоростью подачи до 120 м/мин. Точность подачи составляет ± 0,05 мм на 100 мм.

Производственная компания «ПроТехнологии» занимается разработкой и изготовлением комплексных решений автоматизации штамповочных производств.

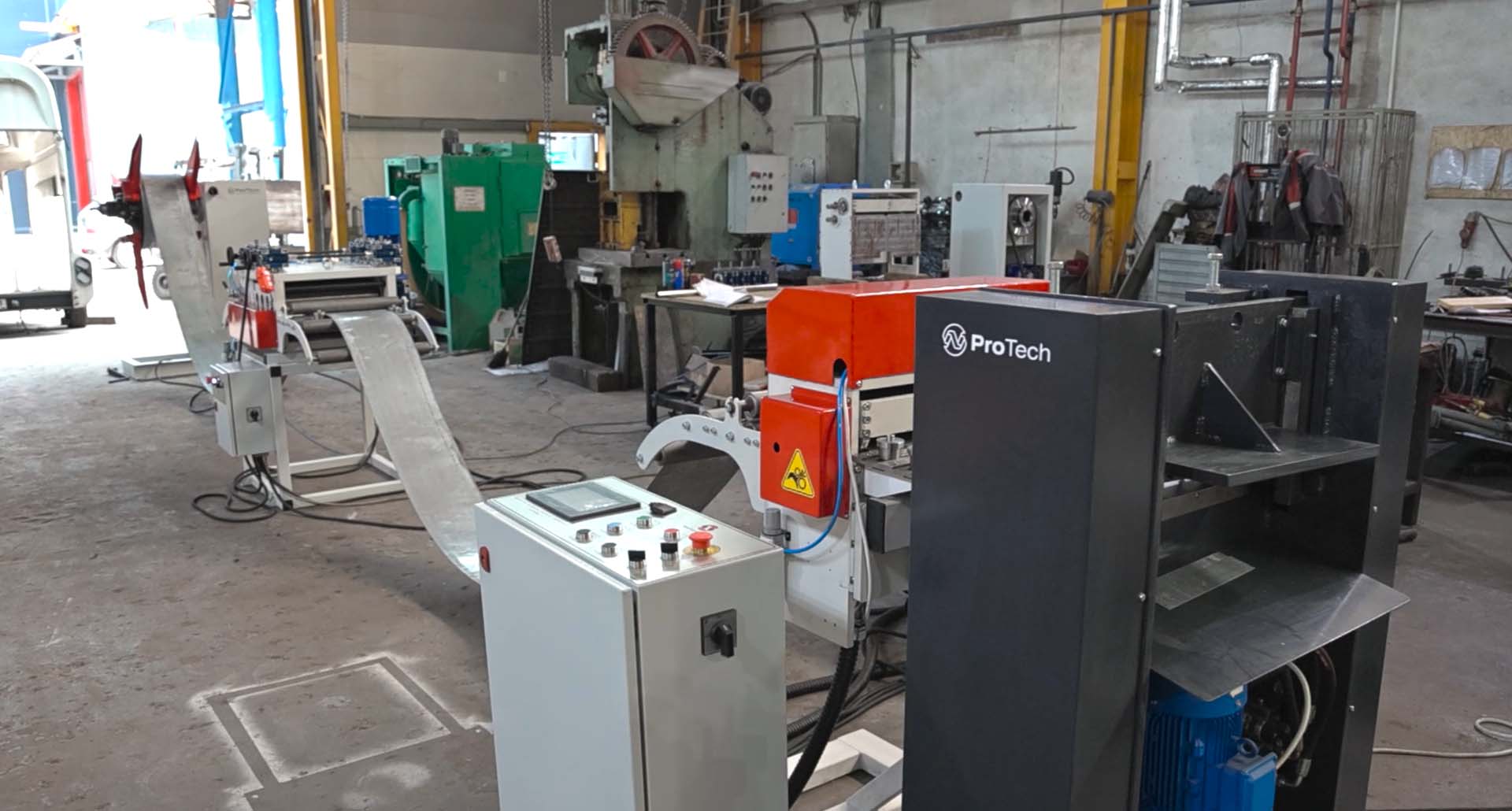

Линия представляет комплекс машин, объединенных системой управления
Линия представляет комплекс машин, объединенных системой управления

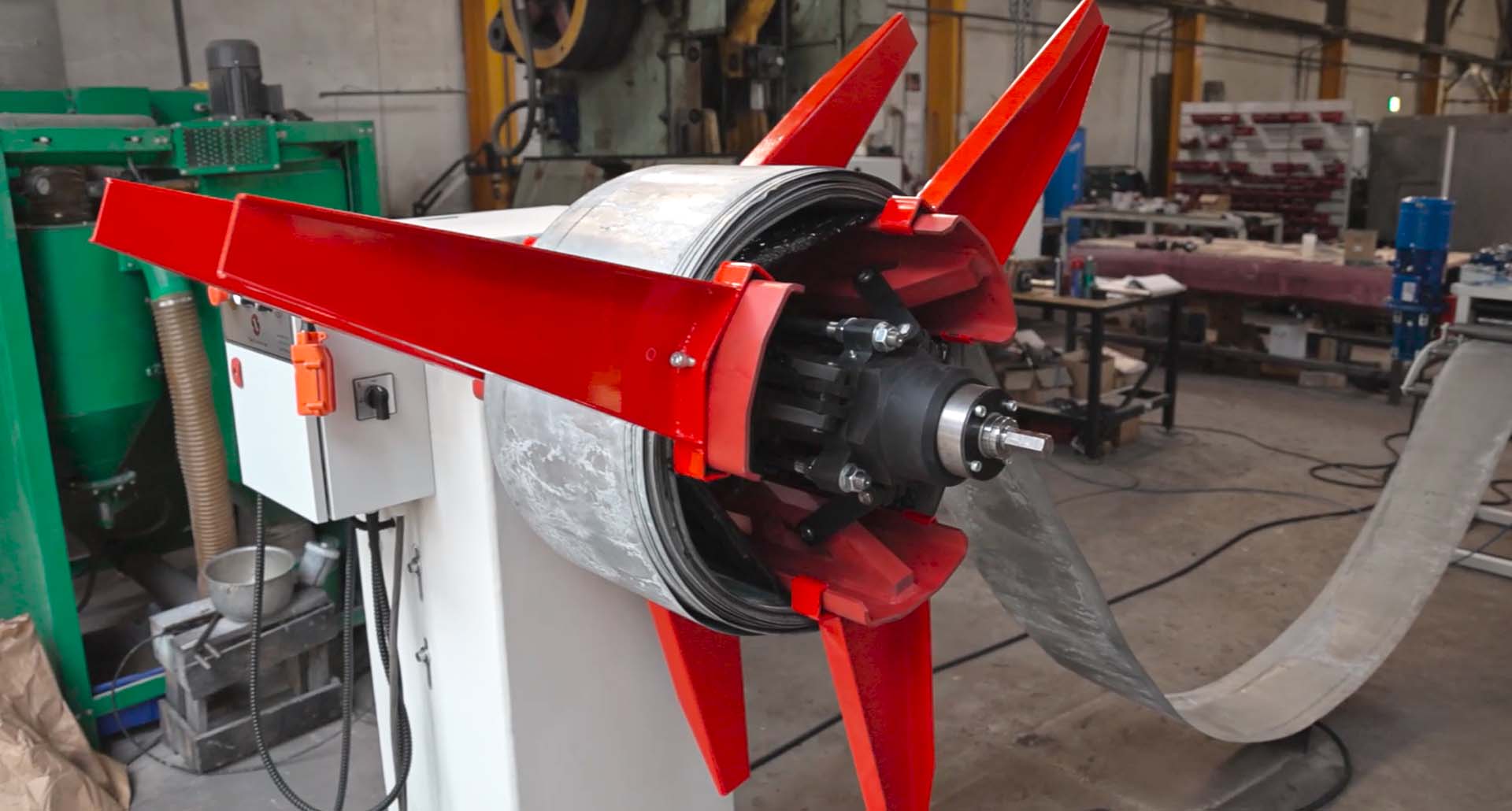

Разматывающее устройство предназначено для размотки штрипса из рулона
Разматывающее устройство предназначено для размотки штрипса из рулона

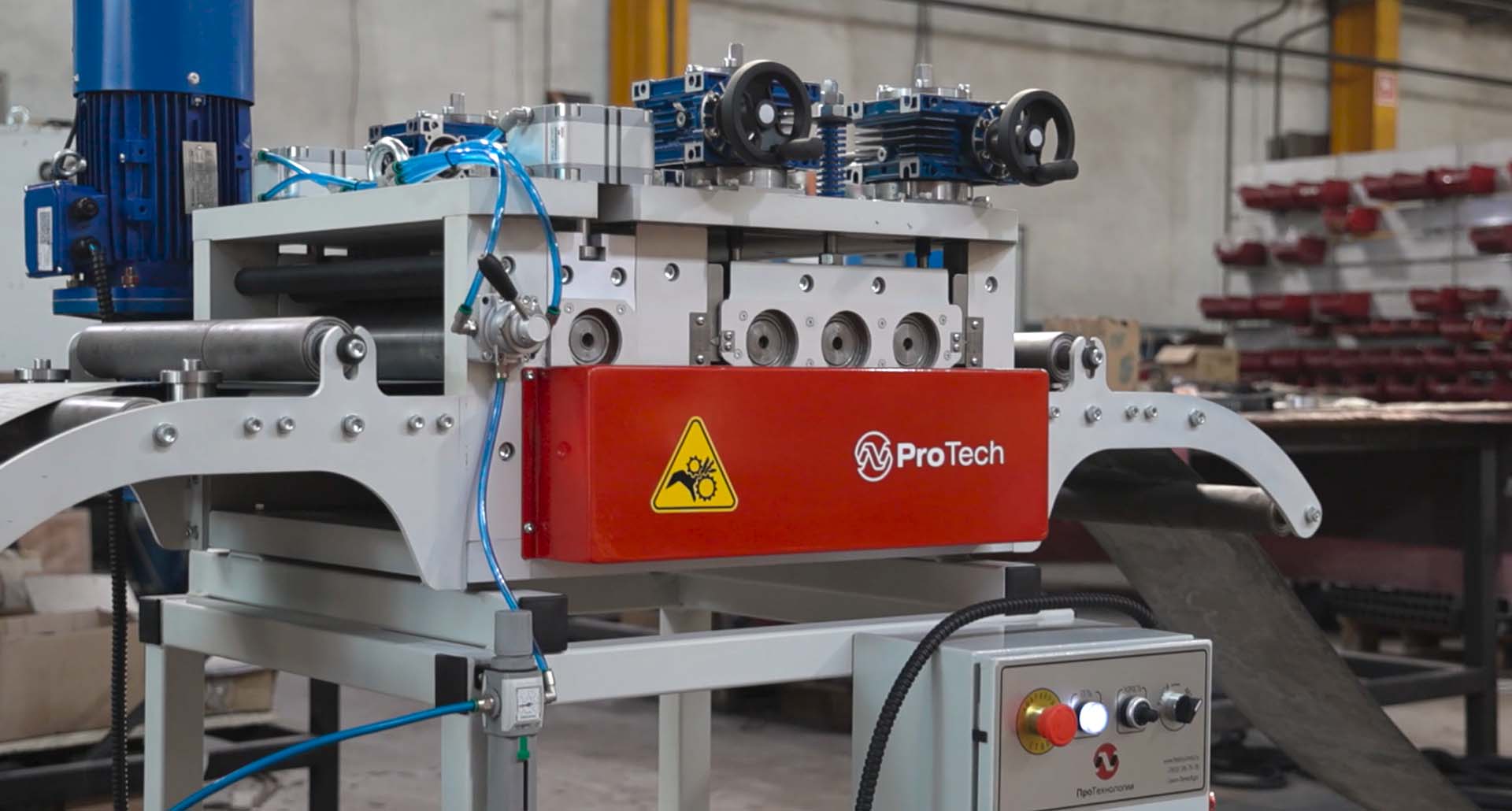

Правильное устройство исправляет кривизну, полученную штрипсом после скручивания в рулон
Правильное устройство исправляет кривизну, полученную штрипсом после скручивания в рулон

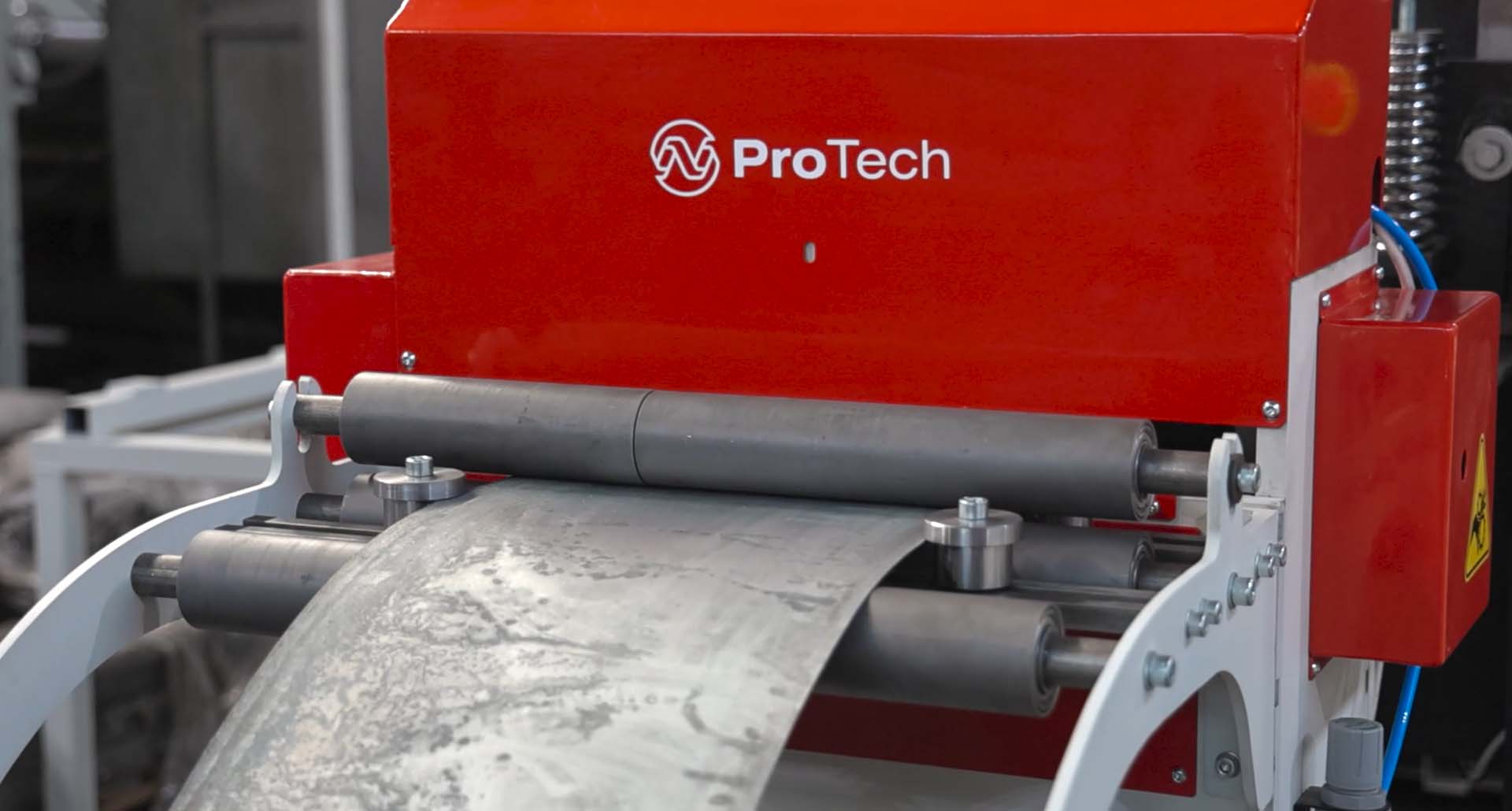

Валковая подача применяется для подачи штрипса под удар в штамп
Валковая подача применяется для подачи штрипса под удар в штамп
