В этом материале поговорим про оснастку для промышленных роботов.
Посмотрите на видео: Сварочная оснастка в действии
Что такое сварочная оснастка?

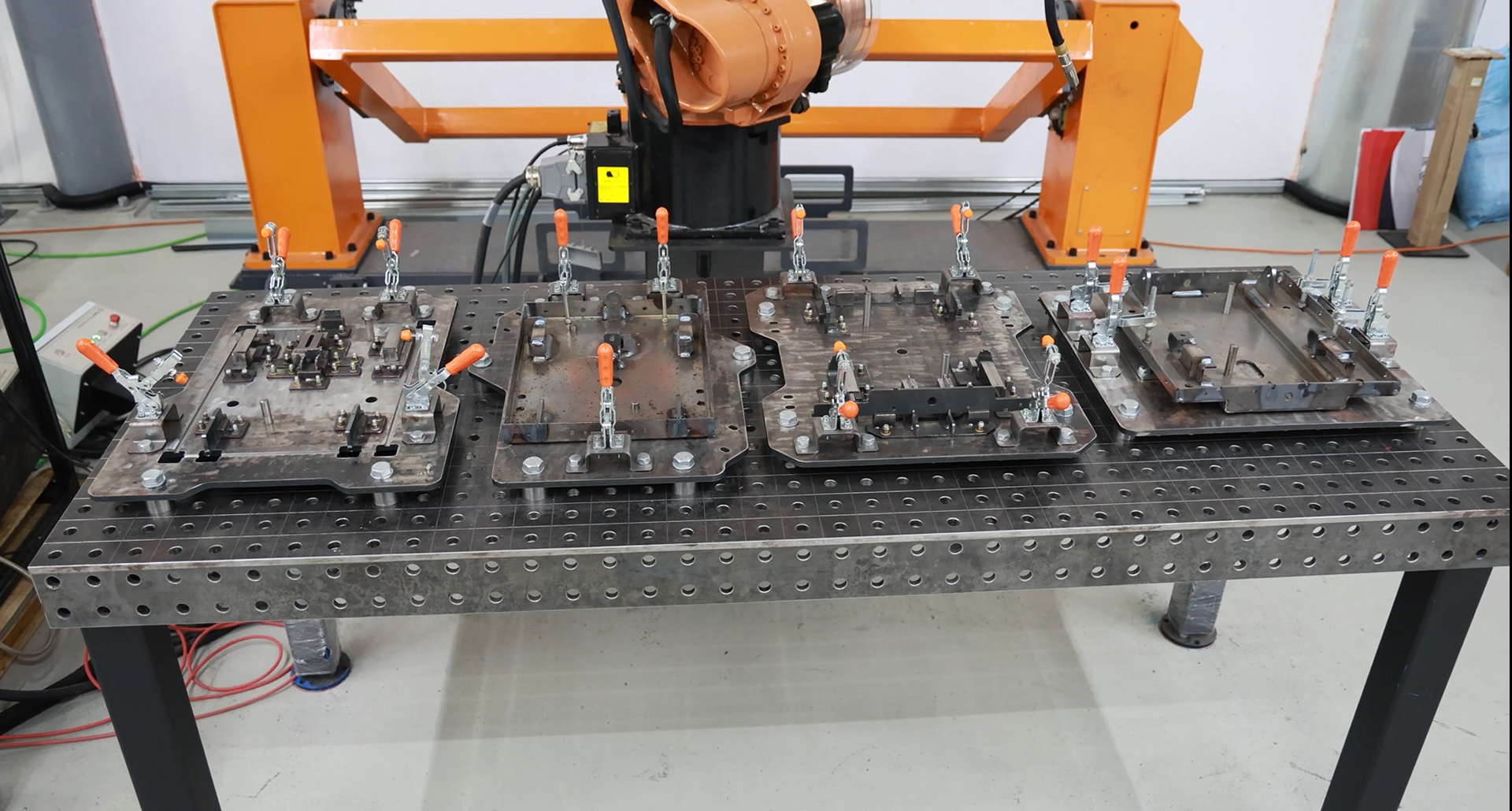

Это система устройств, позволяющая фиксировать свариваемые изделия на сварочной поверхности с заданной точностью. Зачастую технологический процесс сварки построен так, что изделие собирается в кондукторах на сборочном участке на прихватки, а затем в собранном виде передаётся на автоматизированную сварку.

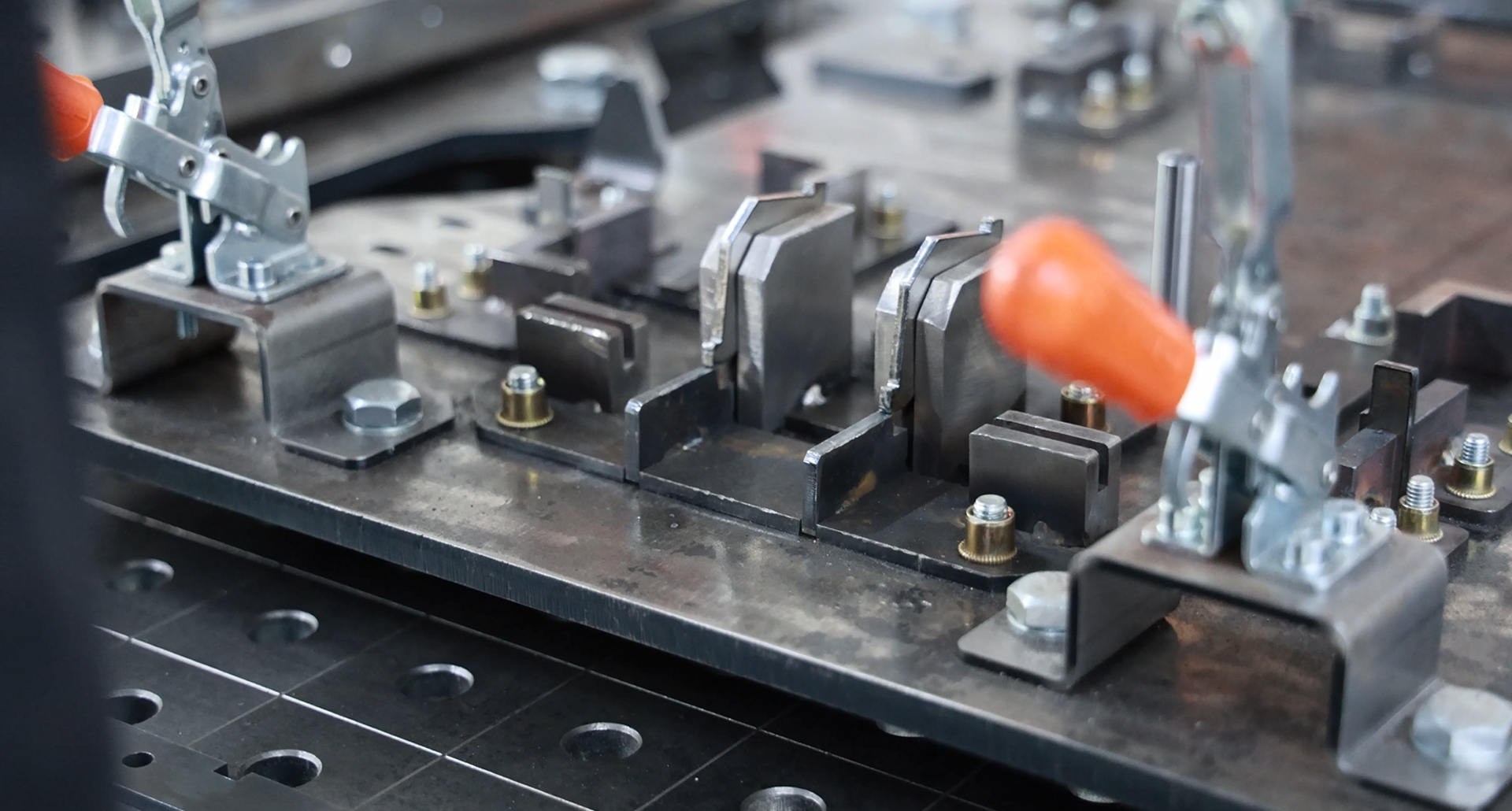

В зависимости от конфигурации изделия вся оснастка может состоять как из простых быстрозажимных устройств, продающихся в каждом специализированном магазине, так и из целой системы, включающей различные элементы: бочонки, струбцины, держатели, призмы, углы, упоры и прочее.

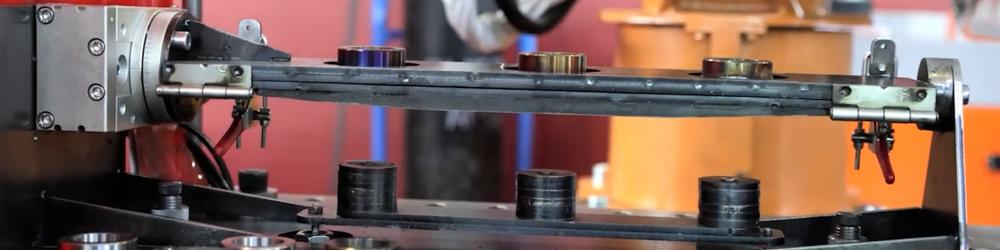

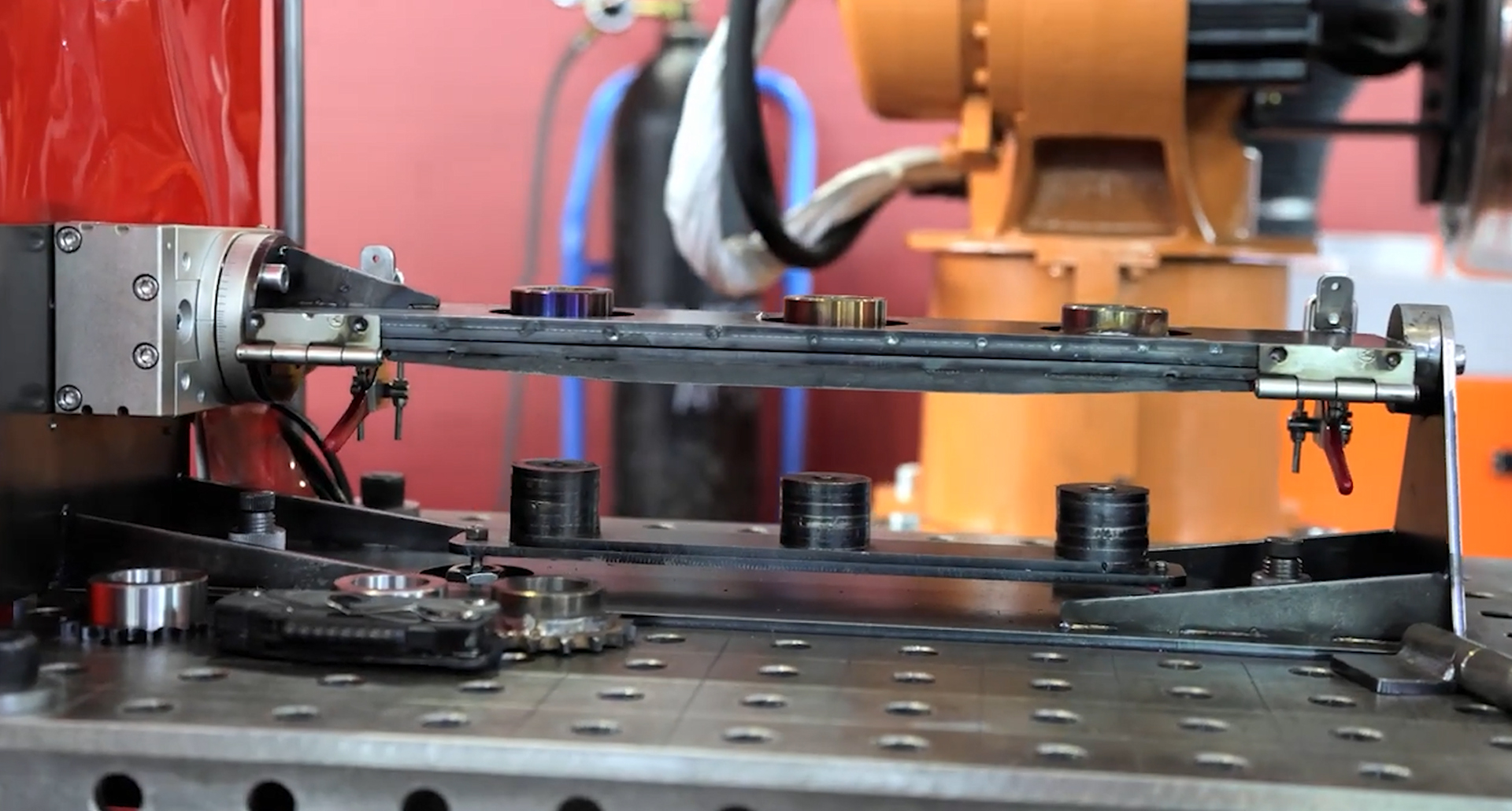

Механический (ручной) зажим заготовок с набором универсальной оснастки относится к более бюджетному сегменту, поскольку монтаж и демонтаж изделий в этом случае осуществляются вручную. При этом, когда необходимо решить задачи, связанные с большим серийным производством, и нужно сократить время установки изделий, применяются системы оснастки на базе пневмо-, гидро- или механических прижимов, разработанные специально под каждое изделие.
Что включает в себя сварочная оснастка?
В широкое понятие «сварочная оснастка» включаются такие приспособления, как: сварочный кондуктор, система позиционирования и фиксации на сварочной поверхности, а также дополнительные устройства, помогающие повысить технологичность процесса автоматизированной сварки.
Сварочный кондуктор

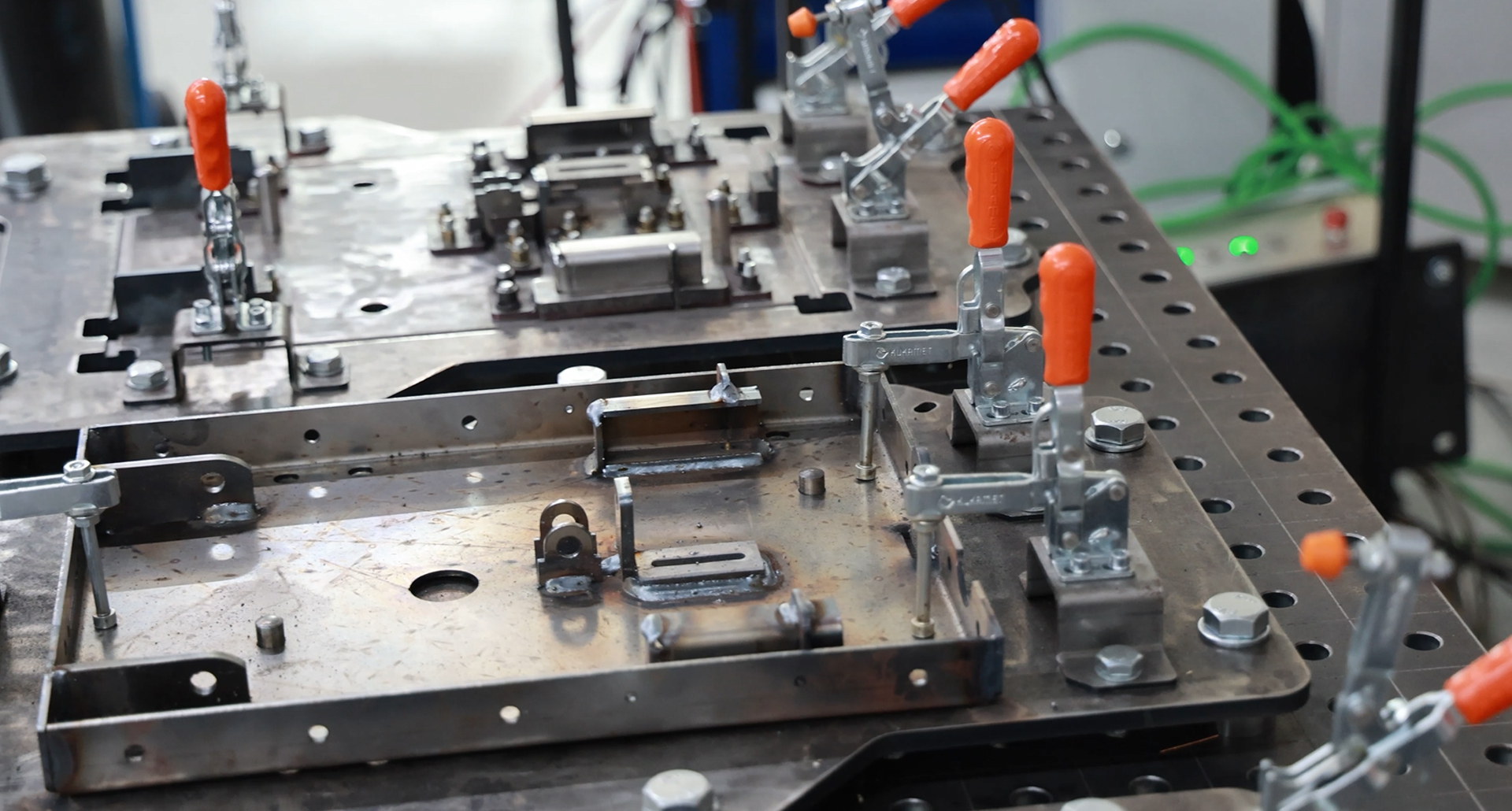

Качественный кондуктор упрощает сборочные работы, необходимые как в ручной, так и в автоматизированной сварке. Закладывая составные части в кондуктор, мы однозначно и надёжно определяем их взаимное расположение относительно друг друга, чтобы конечное изделие после сварки имело геометрию, соответствующую сборочному чертежу.
Зачастую на кондуктор ложится функция фиксирующей оснастки при сварочном процессе. То есть изделия не только собираются на прихватках в кондукторе, но и свариваются в нём. В этом случае кондуктор обеспечивает стабильность сварочного процесса при термическом воздействии на изделие, удерживая его отдельные составные части или целиком в неподвижном состоянии.
Независимо от вида сварки сварочный кондуктор гарантирует однозначное позиционирование, необходимый прижим, сохранение геометрии при сварке, а также упрощает процесс сборки. Тем самым он увеличивает итоговую производительность и обеспечивает высокое качество.
Если вы собираетесь приобретать сварочного робота с определённой «сварочной оснасткой», то при общении с поставщиком обязательно уточните термины и технологический процесс сварки. В конечном итоге это позволит избежать различий в понимании комплекта поставки: что понимается под словом «оснастка», как происходит сборка изделия и так далее.
О компании
Компания «ПроТехнологии» занимается поставкой и сервисным обслуживанием промышленных роботов-манипуляторов. Более подробная информация представлена на нашем сайте в разделе «Роботы».
Часто задаваемые вопросы
Оснастка для сварочного робота предназначена для работы с различными материалами, обеспечивая точное позиционирование и фиксацию изделий на сварочной поверхности. Она может использоваться для обработки металлов, обеспечивая стабильность и точность сварочного процесса.
Сварочная оснастка включает в себя такие компоненты, как сварочный кондуктор, системы позиционирования и фиксации, а также дополнительные устройства, такие как бочонки, струбцины, держатели, призмы и углы, которые помогают повысить технологичность процесса автоматизированной сварки.
Сварочный кондуктор упрощает сборочные работы и гарантирует точное позиционирование деталей. Он обеспечивает необходимый прижим и сохранение геометрии при сварке, что увеличивает итоговую производительность и качество сварочных работ.
Да, оснастка для сварочного робота может быть адаптирована для серийного производства. Для решения задач, связанных с большим серийным производством, применяются системы оснастки на базе пневмо-, гидро- или механических прижимов, которые сокращают время установки изделий.
Точность и стабильность при сварке обеспечиваются за счет качественного сварочного кондуктора, который фиксирует изделия в заданном положении. Это позволяет сохранять геометрию изделия и обеспечивает стабильную работу при термическом воздействии в процессе сварки.
В оснастке для сварочного робота могут использоваться различные типы прижимов, включая пневматические, гидравлические и механические. Выбор типа прижимов зависит от конкретных задач и требований серийного производства.
