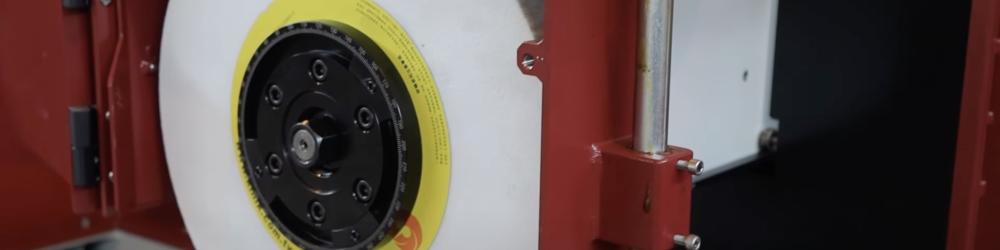

Плоскошлифовальные станки с крестовым столом предназначены для шлифовальной обработки деталей периферией и торцом шлифовального круга.
Плоскошлифовальные станки с крестовым столом
Предназначение и модельный ряд
Модельный ряд оборудования включает размеры крестовых столов от 150 мм на 450 мм до 400 мм на 800 мм.
Станки предназначены для шлифовальной обработки деталей периферией и торцом шлифовального круга.
Устройство плоскошлифовального станка c крестовым столом

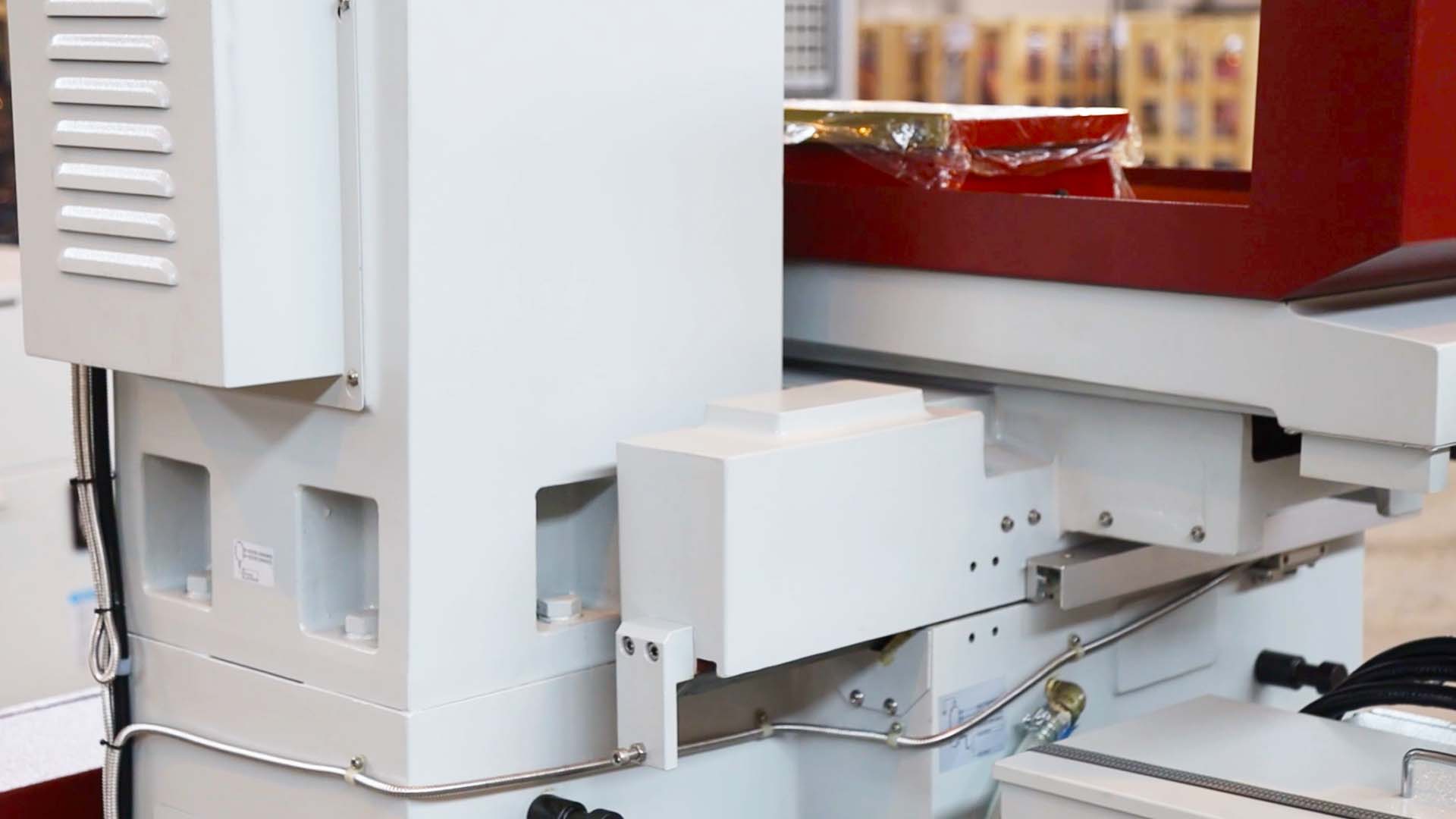

Станина плоскошлифовальных станков ProTech с крестовым столом изготовлена из высококачественного чугуна, что обеспечивает стабильность и точность шлифования.
В шпинделе применяются высокоточные

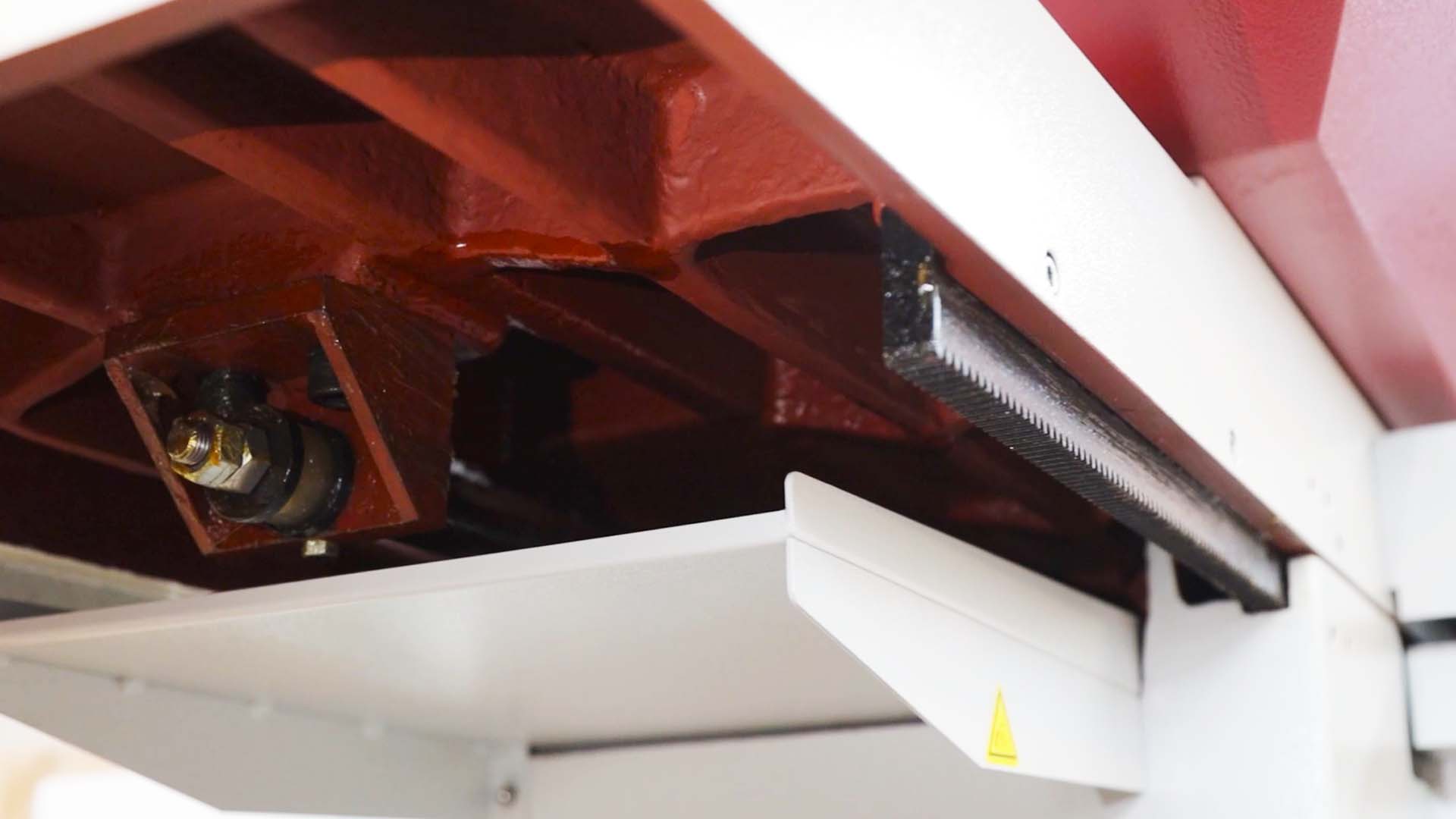

Перемещение узлов станка производится по шлифованным направляющим скольжения.
Автоматическое продольное перемещение стола обеспечивается гидроцилиндром. С его помощью достигается плавность движения стола без вибраций и ударов. Смена направления движения реализована на базе механического гидрораспределителя.
Автоматическое поперечное перемещение стола реализуется ходовым винтом посредством электродвигателя. Смена направления движения — переключением направления движения электродвигателя.
Вертикальное перемещение шлифовальной бабки осуществляется ходовым винтом посредством вращения маховика.
При необходимости диапазон перемещения стола в продольном и поперечном направлении настраивается концевыми ограничителями. Таким образом сокращаются холостые хода при шлифовании.

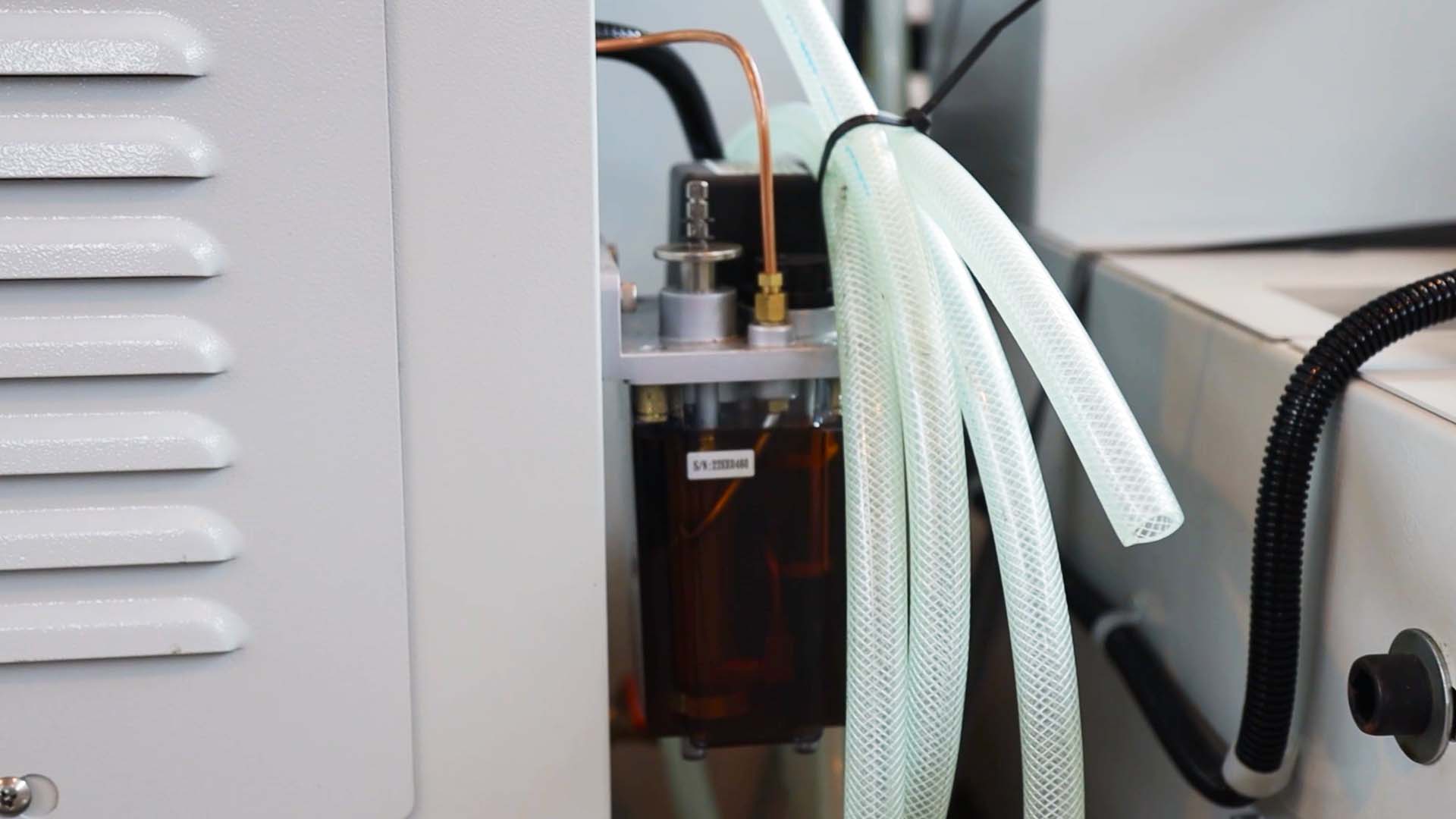

Автоматическая централизованная система смазки точечно подает необходимый объем смазочного материала для обеспечения плавной и долговечной работы подвижных частей станка.
Стандартная комплектация оборудования линейки ProTech:
- шлифовальный круг диаметром от 200 мм до 400 мм, в зависимости от модели станка;
- фланец шлифовального круга со съемником;
- устройство для статической балансировки шлифовального круга;
- приспособление для правки шлифовального круга с алмазным инструментом;
- защитный кожух рабочей зоны;
- освещение рабочей зоны;
- комплект опор;
- инструмент для обслуживания станка.
Для удобства ремонта и обслуживания каждый станок имеет серийный номер, что упрощает процесс поставки запасных частей и
Часто задаваемые вопросы
Модельный ряд плоскошлифовальных станков ProTech с крестовым столом включает размеры столов от 150 мм на 450 мм до 400 мм на 800 мм.

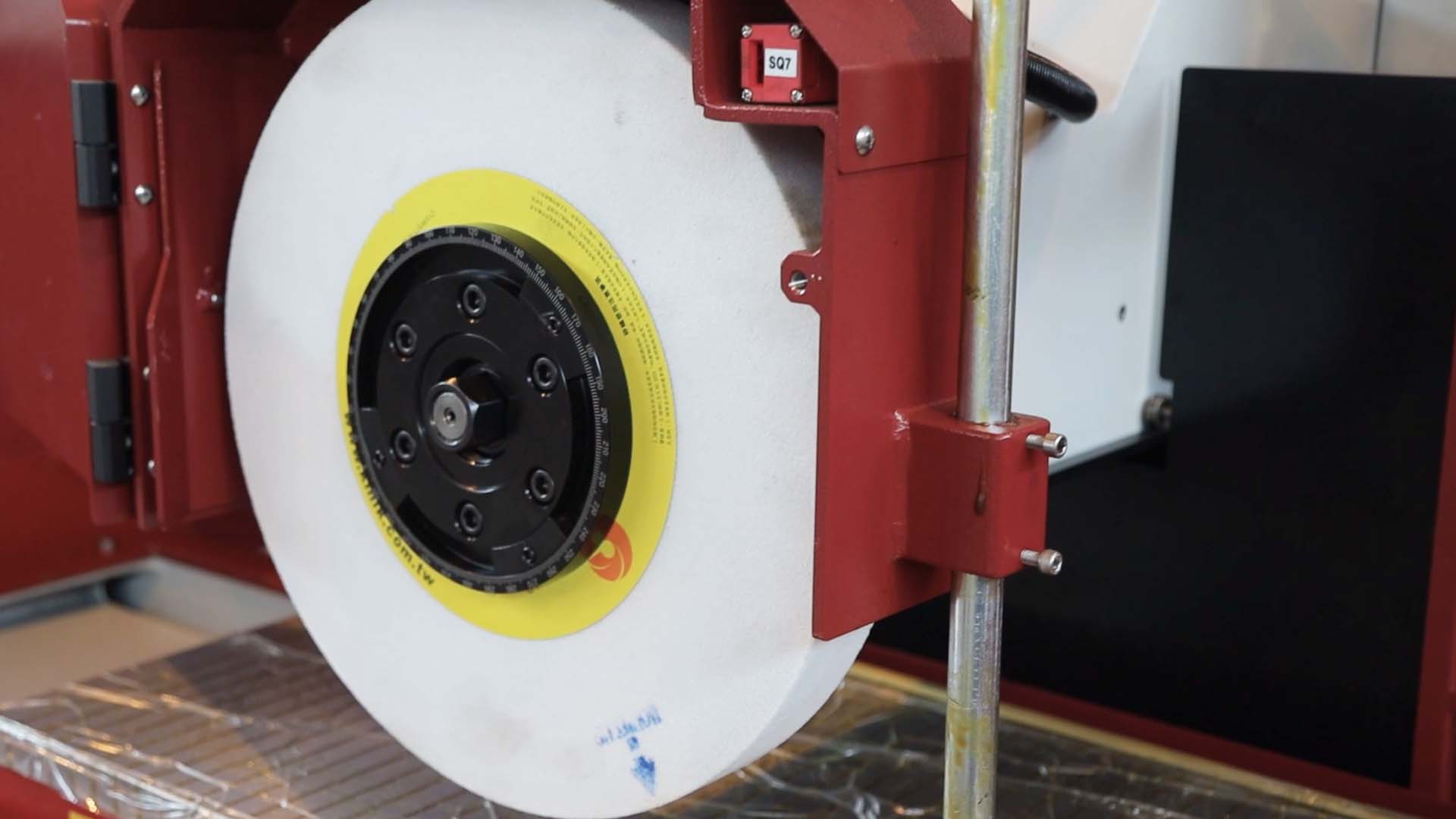

Плоскошлифовальные станки ProTech оснащены станиной из высококачественного чугуна, что обеспечивает стабильность и точность шлифования. Также используется картриджный тип шпинделя, не требующий обслуживания, и точечная система смазки для долговечной работы.
Перемещение узлов производится по шлифованным направляющим скольжения. Автоматическое продольное перемещение стола обеспечивается гидроцилиндром, а поперечное перемещение — ходовым винтом посредством электродвигателя.
Плоскошлифовальные станки с крестовым столом предназначены для шлифовальной обработки деталей периферией и торцом шлифовального круга, включая широкий диапазон металлических и неметаллических материалов.
Стандартная комплектация включает шлифовальный круг диаметром от 200 мм до 400 мм, фланец шлифовального круга, устройство для статической балансировки, приспособление для правки с алмазным инструментом, защитный кожух, освещение рабочей зоны, комплект опор и инструмент для обслуживания.
Точность шлифования на станках ProTech обеспечивается благодаря высокоточным радиально-упорным подшипникам в шпинделе и стабильной станине из высококачественного чугуна. Автоматическая система смазки также способствует плавной работе.
