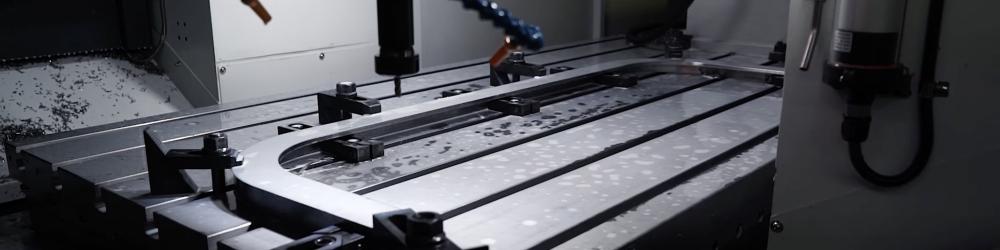

Портальный фрезерный станок с ЧПУ

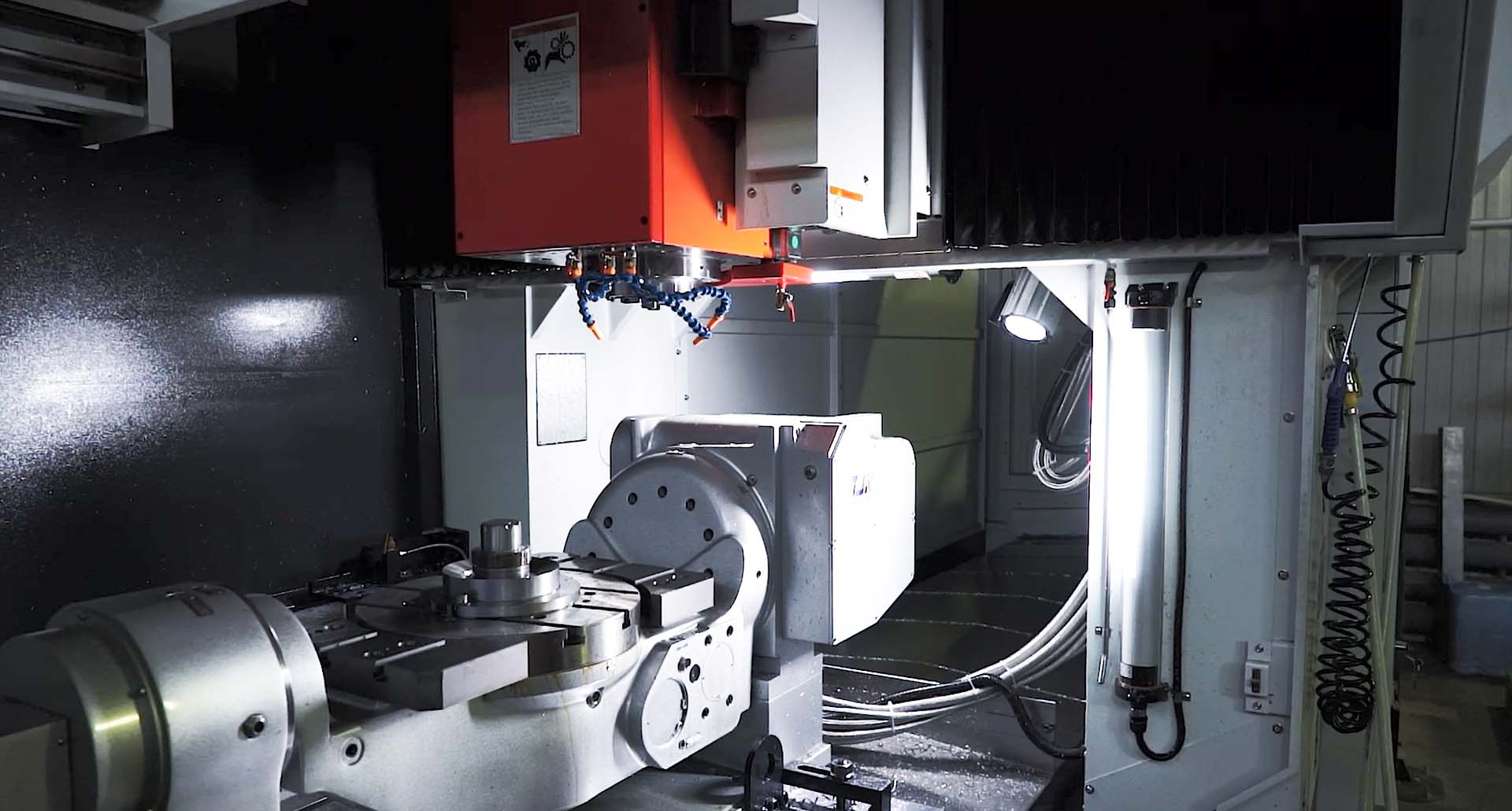

Основное отличие портального фрезерного станка с ЧПУ от обычного вертикально-фрезерного обрабатывающего центра — расположение шпинделя, опирающегося в портальных станках сразу на две колонны, а не на одну.

Посмотрите видеообзор
портального фрезерного станка с ЧПУ

Характеристики портально-фрезерного станка

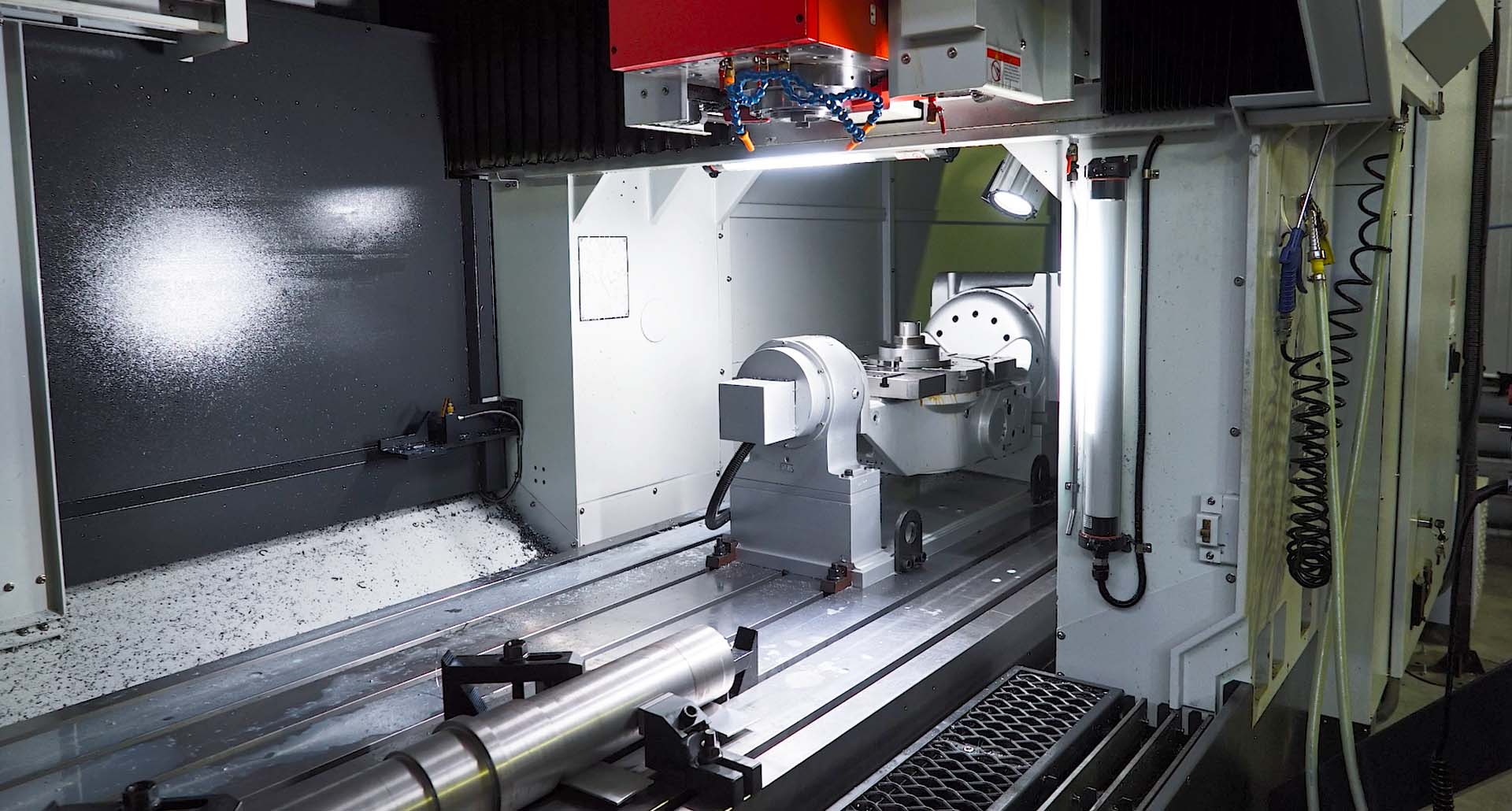

За счет этого портальный станок значительно более жесткий, т. е. виброустойчивый. Такая конструкция позволяет изготавливать станки с очень большой рабочей зоной.

Например, у Тайваньского производителя станков AWEA есть модель с рабочим столом 20☓7 метров. Просвет между поверхностю стола до торца шпинделя может достигать 1,7 метра, а ход по оси Z — 1,5 метра.

Виды портально-фрезерных станков с ЧПУ

Портальные станки встречаются с неподвижным и подвижным рабочим столом, а также с опускаемой или фиксированной траверсой.

Портальные обрабатывающие центры бывают трех, четырех или даже пятиосевыми.

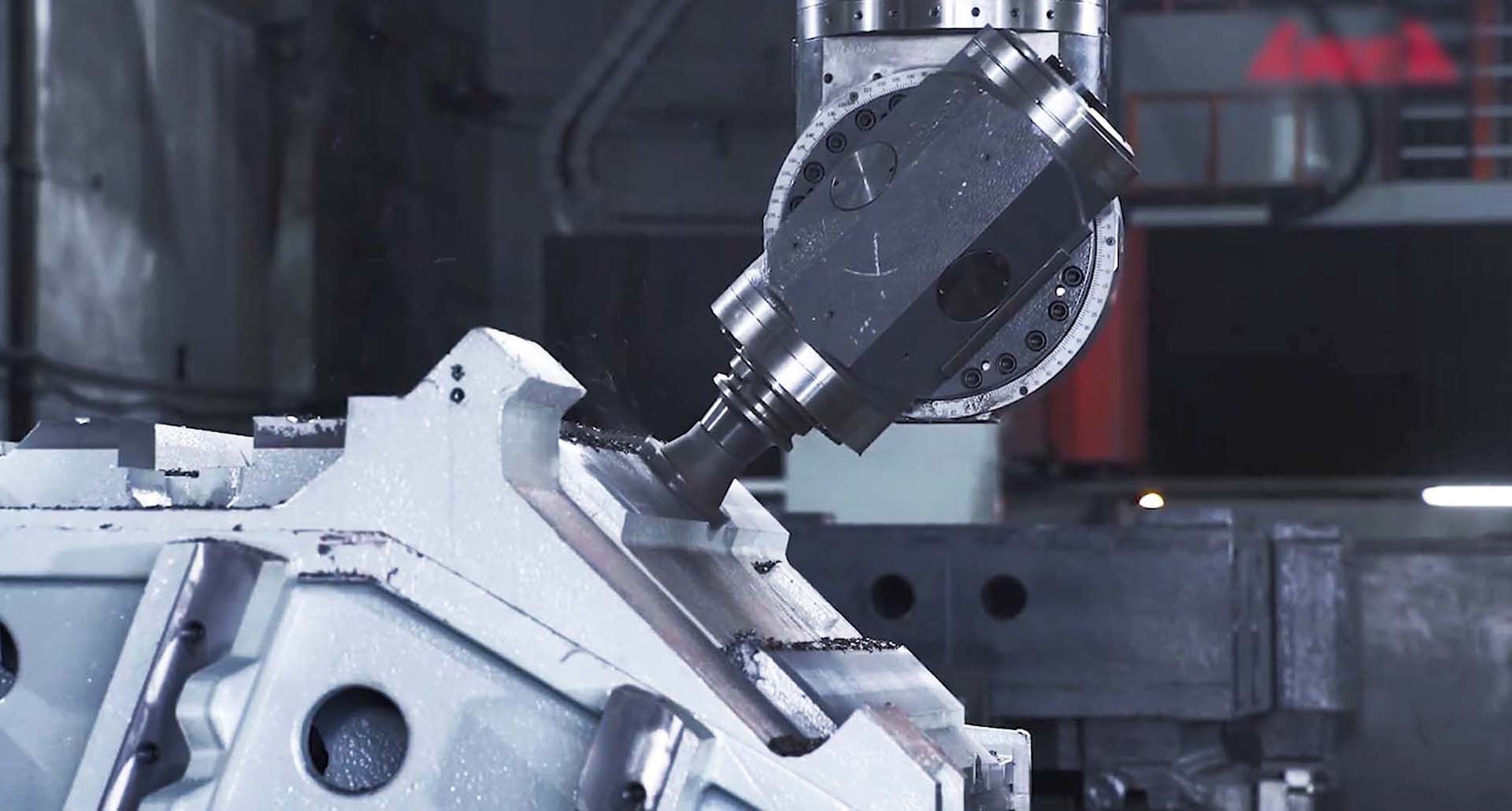

Трехосевые портальные станки можно оснастить съёмными угловыми фрезерными головами, которые позиционируют инструмент под нужным углом, добавляя станку четвертую или пятую индексную координату. Эти угловые головы бывают ручные и автоматизированные. Последние регулируются с помощью управляющей программы.

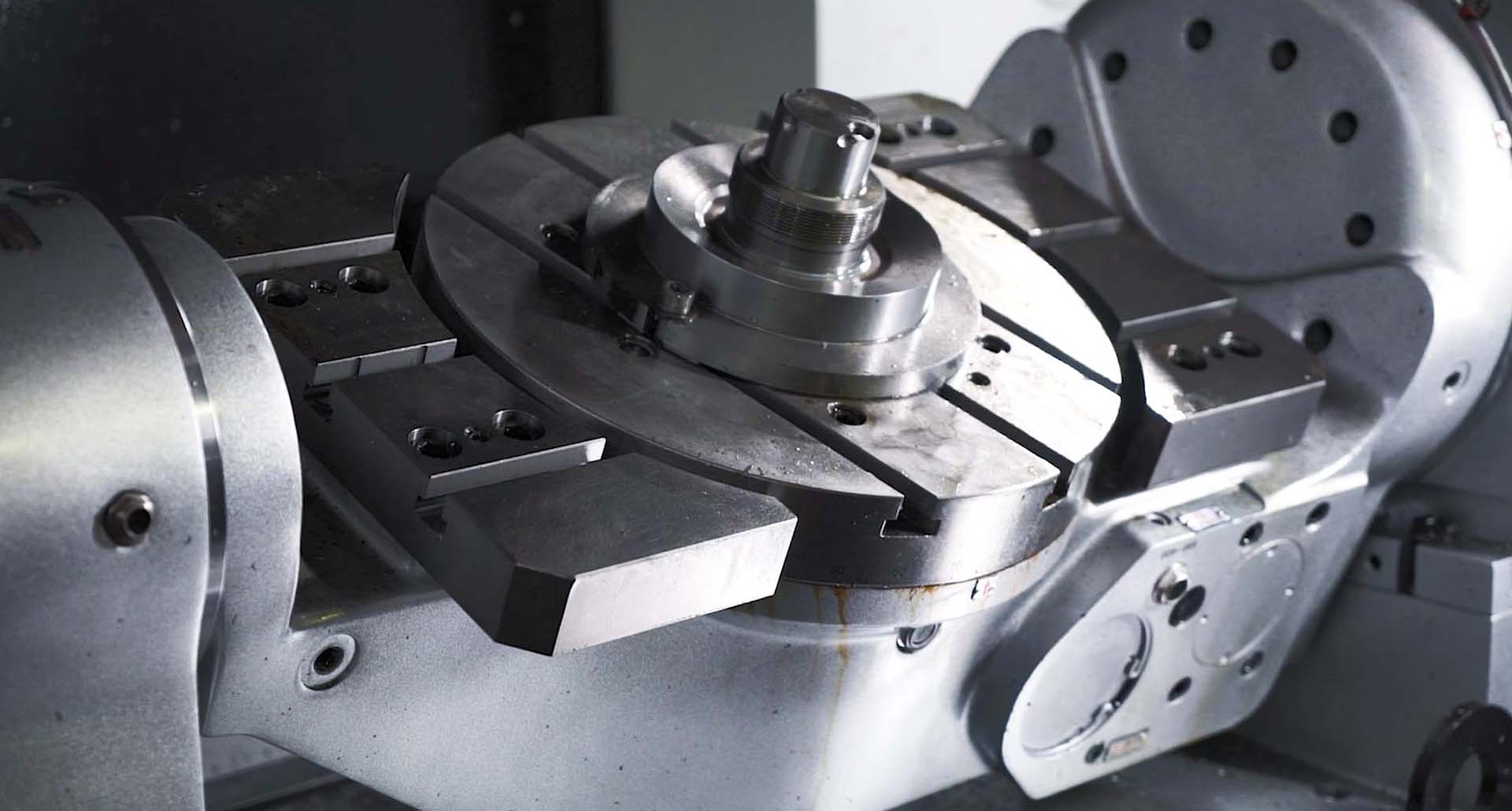

Помимо угловых голов, портальный станок можно оснастить поворотным или наклонно-поворотным столом. Это позволяет обрабатывать деталь по четырем осям одновременно или позиционировать её в пяти координатах соответственно.

Пятиосевые портальные станки

Очень дорогое оборудование. Они позволяют фрезеровать деталь перемещая инструмент в пяти координатах одновременно. Четвертая и пятая оси обычно реализованы с возможностью наклона и вращения фрезерной головы. Система ЧПУ на таких станках должна иметь возможность выполнять обработку детали по пяти осям одновременно. Такие станки считаются высокотехнологичными. Для их экспорта требуется получение экспортной лицензии от правительства страны-производителя.
