Современные методы высокопроизводительного фрезерования

В условиях жесткой рыночной конкуренции скорость обработки металла перестала быть просто технической характеристикой, превратившись в ключевой фактор рентабельности. Сегодня высокопроизводительное фрезерование — это не просто «быстрое вращение фрезы», а сложная синергия стратегий CAM-программирования, прецизионного инструмента и динамики станка.

Метод высокоскоростного фрезерования (HSM)

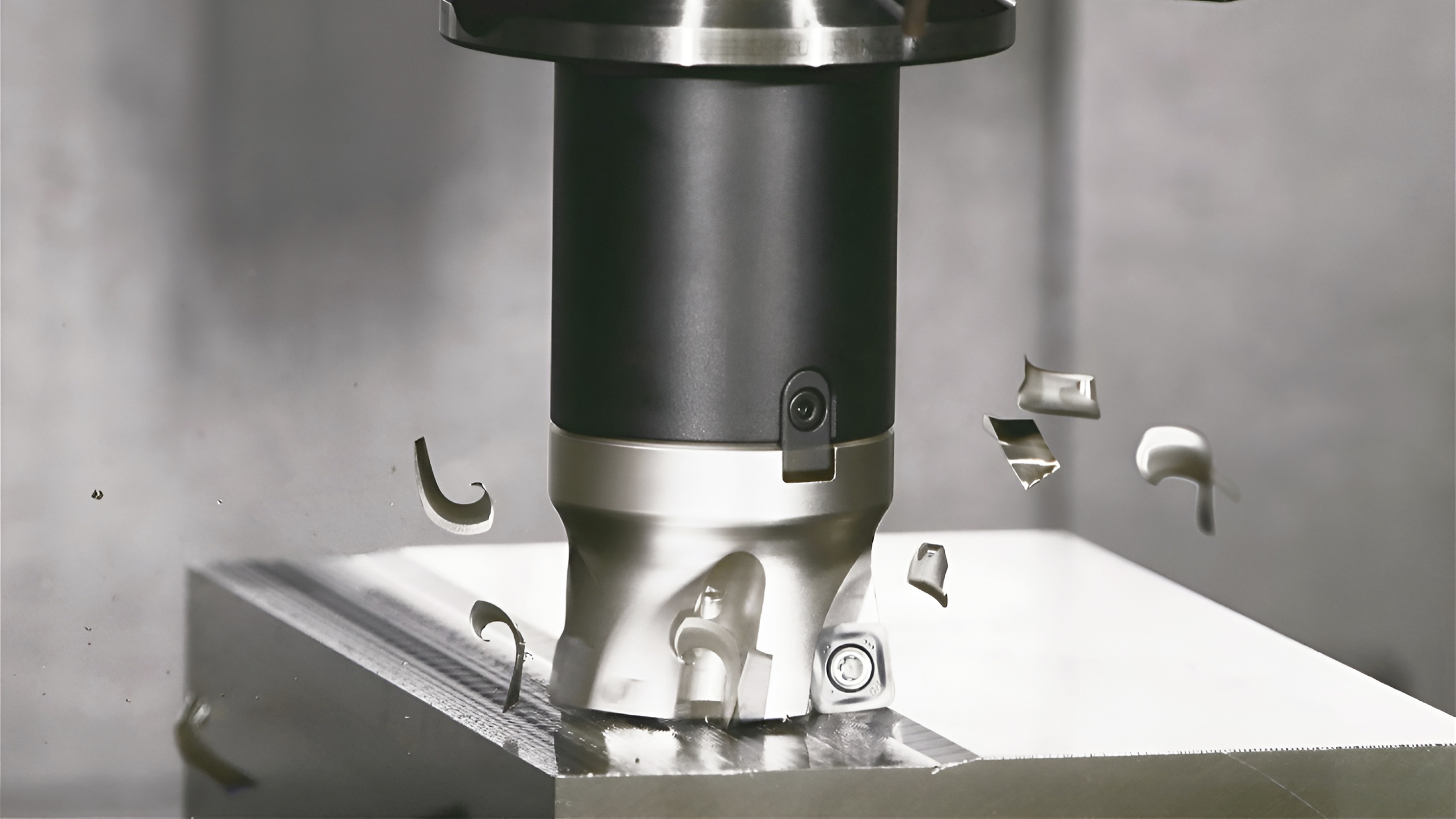

При высокоскоростном фрезеровании материал снимается за счёт высокой подачи на малой глубине резания. Для успешной реализации этого процесса требуется инструмент с малым углом режущей кромки, что обеспечивает оптимальную и равномерную толщину сходящей стружки.

За последние несколько десятилетий усовершенствования в конструкции оборудования, технологии шпинделей, компьютерного программного обеспечения, инструментальных материалов и покрытий, современных контроллеров ЧПУ расширили возможности станков по высокоскоростной обработке, что позволило увеличить скорость съема металла и сократить время цикла.

Основные преимущества высокоскоростной обработки:

• Использование повышенных частот вращения шпинделя и скоростей подачи позволяет радикально сократить основное технологическое время, повышая эффективность процесса в целом.
• Стружка удаляется мгновенно и уносит с собой почти всё тепло, не давая детали нагреться. При медленной обработке тепло остаётся в металле, делая его твёрже (наклёп) и усложняя работу.
• Благодаря высоким скоростям резания достигается лучшая чистота обработанной поверхности. Во многих случаях это позволяет исключить или значительно сократить последующие доводочные операции (чистовые проходы, шлифование), что также ведёт к экономии времени и ресурсов.

Методы высокоскоростной обработки уже давно и успешно применяются в аэрокосмической промышленности. Изначально их использовали преимущественно для алюминиевых сплавов, но со временем технология адаптировалась и для других материалов в этой отрасли. Сегодня сферы применения значительно расширились: от производства медицинских имплантатов и инструментов до изготовления ответственных деталей в автомобилестроении (силовые агрегаты, облегчённые компоненты), а также сложных пресс-форм и штампов.

Метод трохоидального фрезерования

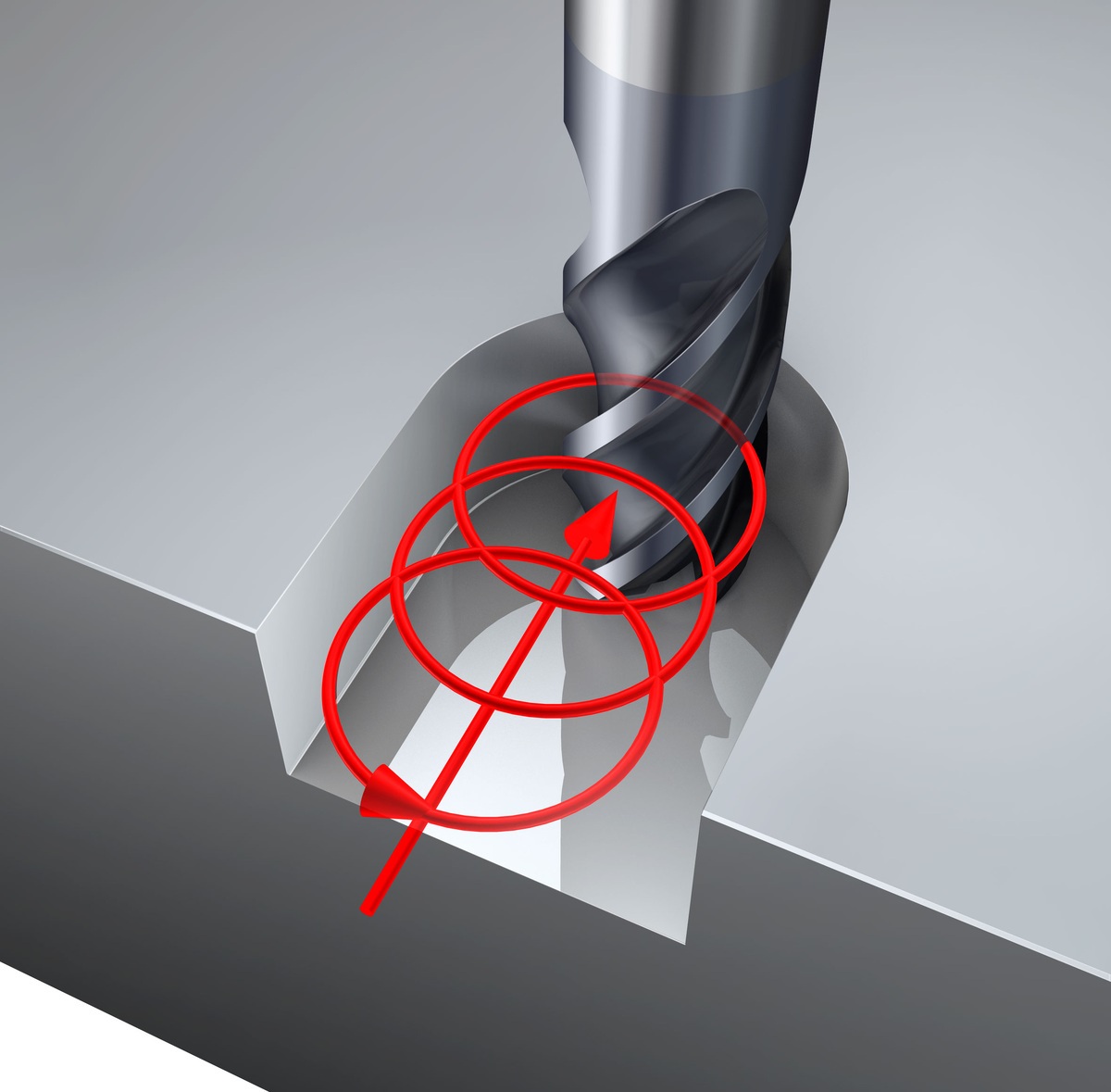

Это высокопроизводительный метод черновой обработки, при котором инструмент движется по спирально-круговой траектории. Характерная особенность — использование малой радиальной ширины резания при значительной осевой глубине. Такая стратегия позволяет равномерно распределить тепловую и силовую нагрузку по всей длине режущей кромки. Это ведёт к повышению стойкости инструмента и позволяет увеличить скорость съёма материала, сокращая общее время обработки до 70%.

Трохоидальное фрезерование — это стратегия, идеально подходящая для обработки пазов и карманов. Инструмент, вращаясь с высокой скоростью, движется по дугообразной траектории, снимая материал тонким, но широким слоем. После каждого прохода фреза смещается в радиальном направлении, углубляясь в заготовку, и цикл повторяется.

Такой алгоритм обеспечивает постоянный и равномерный контакт режущей кромки с материалом, что гарантирует стабильную среднюю толщину стружки. В результате нагрузка на инструмент распределяется равномерно, приводя к предсказуемому износу и значительно увеличивая его ресурс.

Максимальная жесткость инструмента — ключевое условие для реализации преимуществ трохоидального и высокоскоростного (HSM) фрезерования перед традиционными методами. Высокие динамические нагрузки и значительные радиальные усилия, возникающие в процессе, требуют применения самых надежных держателей, обеспечивающих исключительную стабильность и силу зажима. Для достижения наилучших результатов настоятельно рекомендуются держатели с термоусадочной посадкой, гидравлические зажимы и другие высокоточные системы, гарантирующие максимальную жесткость.

Метод плунжерного фрезерования

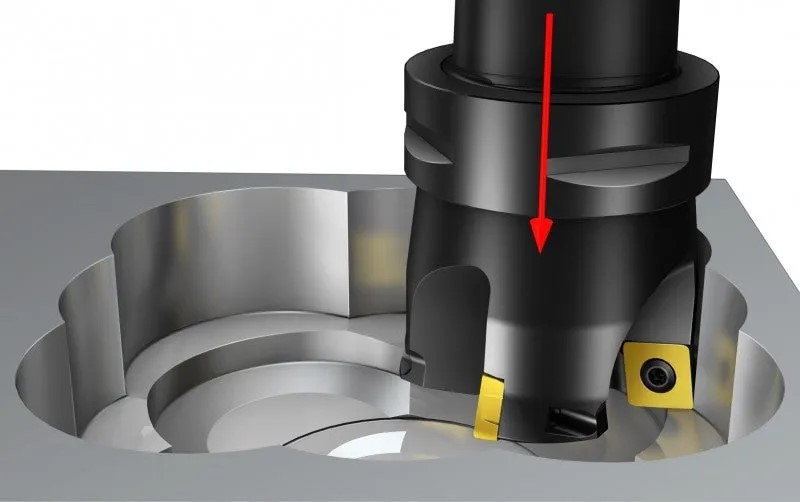

Это высокопроизводительный метод черновой обработки глубоких пазов и полостей (глубиной свыше 4 диаметров инструмента). Инструмент движется подобно сверлу, совершая подачу вдоль своей оси (Z), но при этом имеет запрограммированное боковое смещение для съёма материала со стенок. Такой принцип работы обеспечивает высокую жесткость, что, в свою очередь, минимизирует вибрации и снижает нагрузку на шпиндель.

Плунжерное фрезерование работает не как обычное. Здесь режет торец фрезы, а не её боковая сторона. Поэтому основное усилие идёт не вбок, а вниз, вдоль оси Z станка. Это похоже на прерывистую расточку.

Так работать выгоднее, потому что ось Z у станка — самая жёсткая. Когда основная сила давит вдоль этой прочной оси, а не пытается согнуть инструмент вбок, обработка идёт стабильнее, без вибраций, и фреза служит дольше.

Для чего и когда применяется?

Плунжерное фрезерование является оптимальным решением для обработки глубоких полостей, где главным требованием является жесткость. При классическом фрезеровании поперечные (радиальные) силы вызывают прогиб инструмента, снижая точность и эффективность. Плунжерный метод минимизирует эту проблему.

Такая технология особенно эффективна в условиях ограниченной мощности шпинделя, при работе с труднообрабатываемыми материалами, а также когда предъявляются высокие требования к геометрии детали.

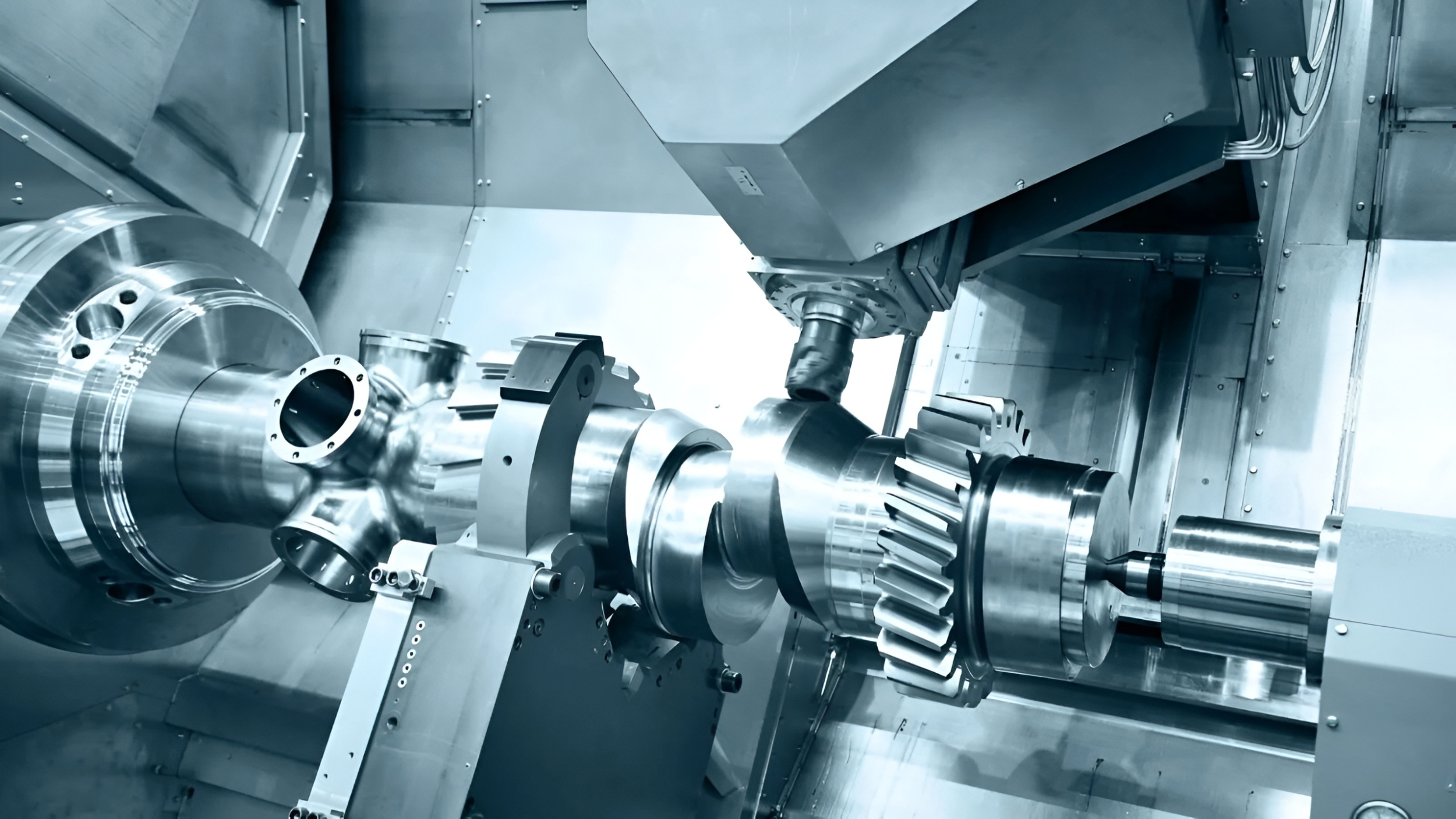

Метод точения фрезерованием

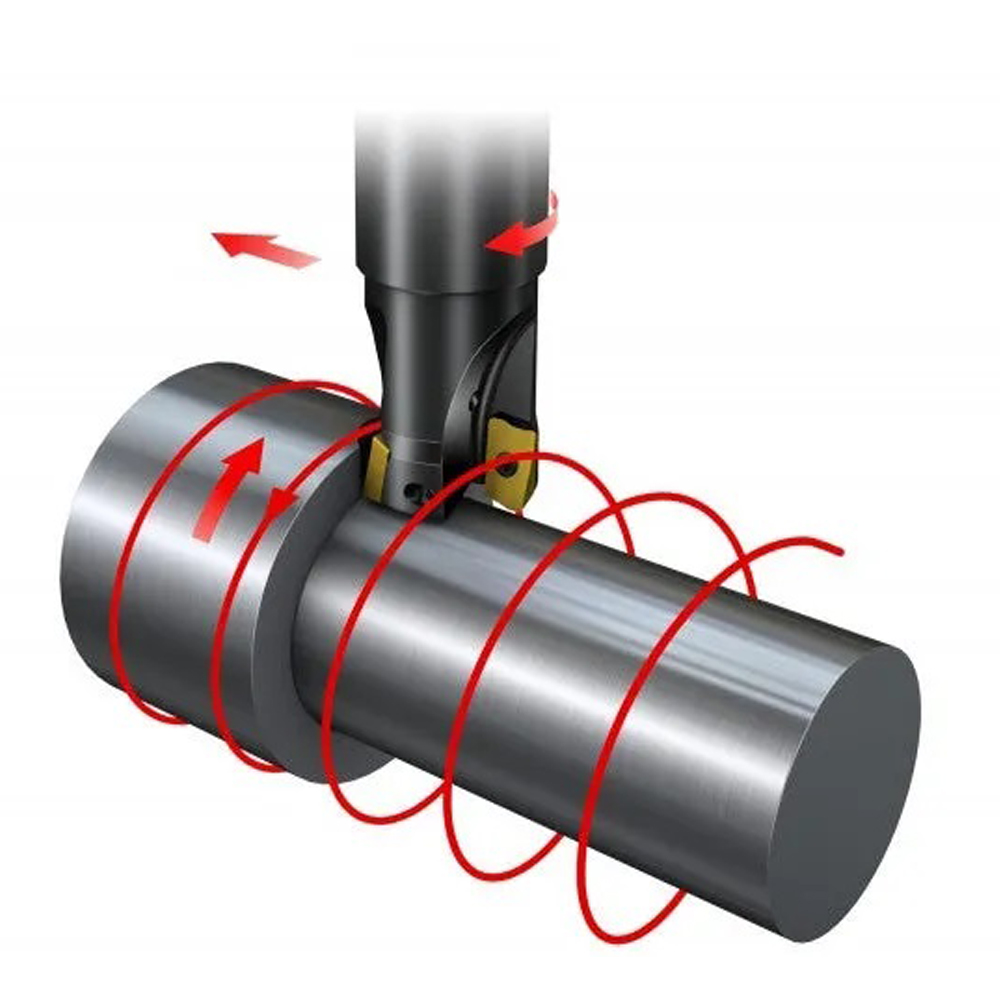

Это высокопроизводительный метод, позволяющий создавать сложные изогнутые и фасонные поверхности. Ключевая особенность — одновременное вращение как режущего инструмента, так и заготовки. Технология сочетает высокую скорость съёма материала с эффективным дроблением стружки.

Существует два основных вида токарно-фрезерной обработки:

• периферийная: оси заготовки и фрезы параллельны. По принципу действия этот метод аналогичен фрезерованию с винтовой интерполяцией и подходит для обработки как наружных, так и внутренних поверхностей;
• торцевая: оси заготовки и фрезы пересекаются. Применяется исключительно для обработки наружных поверхностей.

Преимущества метода точения фрезерованием и сферы его практического применения

Ключевым преимуществом является возможность эффективной обработки прерывистых поверхностей (таких как канавки, проточки, шпоночные пазы и т.п.). При использовании классического точения работа с подобными поверхностями вызывает ударные нагрузки на режущую кромку, что приводит к ухудшению качества обрабатываемой детали и сокращению срока службы инструмента.

В токарно-фрезерной обработке проблема решена за счёт применения фрезы — инструмента, конструктивно рассчитанного на работу в условиях прерывистого реза и циклических нагрузок. Это обеспечивает стабильность процесса, высокое качество поверхности и повышенную стойкость инструмента.

Ключевым преимуществом метода также является обработка массивных деталей. При классическом точении скорость резания определяется вращением заготовки, которое для тяжёлых деталей часто ограничено возможностями главного привода оборудования. Если привод не может обеспечить необходимую частоту вращения большой массы, скорость резания оказывается ниже оптимальной, что существенно снижает производительность.

Токарно-фрезерная обработка позволяет обойти это ограничение. В качестве инструмента здесь используются торцевые фрезы со сменными пластинами. Для достижения максимальной эффективности метода необходимо обеспечить три ключевых условия: точное позиционирование инструмента относительно заготовки, правильный выбор геометрии режущей пластины и оптимизацию траектории движения. Например, от положения фрезы зависит точность формы, а геометрия пластины непосредственно влияет на качество поверхности. Для финишной обработки часто применяются пластины типа Wiper, обеспечивающие высокую чистоту.

Таким образом, реализация всего потенциала этого современного метода требует как соответствующего технологического оборудования, так и профессионального подбора режущего инструмента.

Вывод

Высокопроизводительное фрезерование представляет собой важный технологический переход к более эффективному и точному производству. Оно позволяет преодолеть ограничения традиционных методов, обеспечивая существенное повышение производительности и снижение затрат, что делает его незаменимым для современной промышленности, стремящейся к инновациям и конкурентоспособности.
