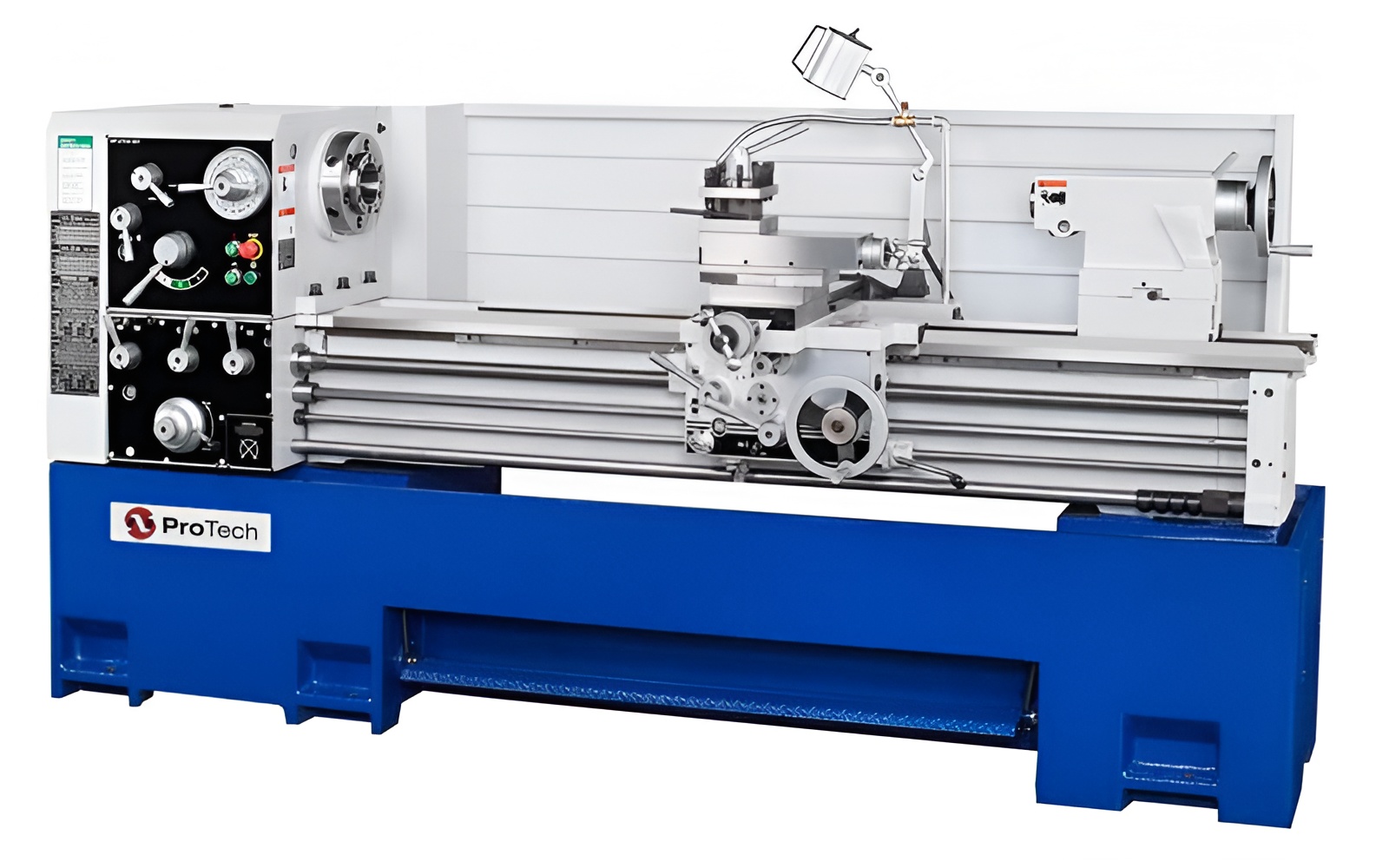

Токарно-винторезный станок по металлу давно считается одним из самых привычных и в то же время самых востребованных видов оборудования в машиностроении. Даже сейчас, когда во многих цехах работают современные обрабатывающие центры с ЧПУ, классический токарно-винторезный станок не теряет своего значения. Его продолжают использовать там, где важны универсальность, понятная настройка, возможность быстро перейти с одной детали на другую и при этом сохранить точность обработки.
На таких станках изготавливают валы, втулки, резьбовые элементы, переходные детали, обрабатывают посадочные поверхности и восстанавливают изношенные участки деталей. По сути, это то оборудование, которое закрывает сразу множество производственных задач без сложной оснастки и длительной подготовки. Именно поэтому токарно-винторезный станок остаётся базовой машиной как для серийного, так и для единичного производства.
Что такое токарно-винторезный станок
Если говорить простыми словами, токарно-винторезный станок — это металлорежущее оборудование, где заготовка вращается, а режущий инструмент снимает с неё слой металла. Главное же отличие от обычного токарного оборудования — способность не только обрабатывать цилиндрические поверхности, но и выполнять высокоточную нарезку резьбы.
Это становится возможным благодаря синхронизации вращения шпинделя и перемещения суппорта. Такая кинематическая связь позволяет получать резьбы разных типов: метрические, дюймовые и модульные. Именно поэтому универсальный токарно-винторезный станок считается особенно ценным в производстве, где приходится работать с разными типами деталей и материалов.
В то же время на практике станок используют не только для резьбонарезания. Его основная работа — обработка цилиндрических, конических и торцевых поверхностей. Однако именно наличие механизма нарезания резьбы делает его полноценным представителем этого класса оборудования.
Основное назначение станка

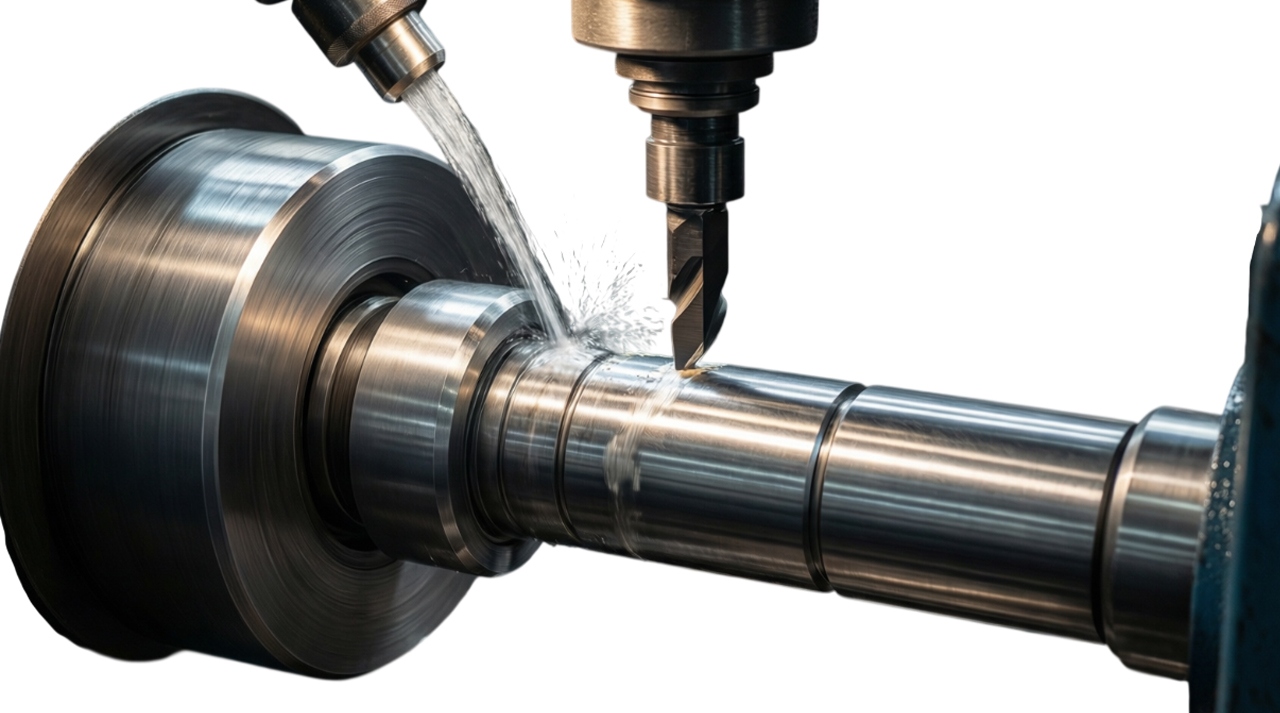

Основные операции токарно-винторезного станка связаны с обработкой тел вращения. Во время работы заготовка закрепляется в патроне или между центрами, начинает вращаться, а инструмент перемещается вдоль или поперёк оси, снимая припуск.

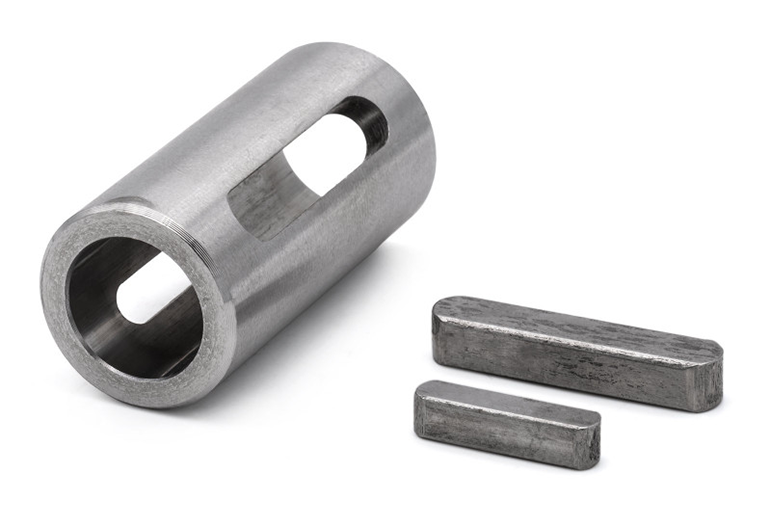

На производстве такие машины чаще всего используют для изготовления валов, осей, резьбовых элементов, втулок, штуцеров, переходников, деталей насосного и гидравлического оборудования. Особенно хорошо они показывают себя там, где нужно выполнять несколько переходов подряд без сложной переналадки. В условиях мелкосерийного производства это даёт большое преимущество.
Где применяются такие станки
Сегодня токарно-винторезный станок можно встретить практически в любой отрасли, связанной с металлообработкой. Он используется в машиностроении, энергетике, нефтегазовой сфере, судостроении, приборостроении, на ремонтных участках и в учебных мастерских.
Однако особенно высоко он ценится в ремонтном производстве. Когда нужно срочно восстановить изношенную посадку, проточить вал или изготовить нестандартную деталь взамен отсутствующей, именно токарная обработка позволяет решить задачу быстро и без лишних затрат. В таких ситуациях универсальный токарно-винторезный станок оказывается незаменимым.
Устройство токарно-винторезного станка
На первый взгляд кажется достаточно простым, но на деле это хорошо продуманная система, где каждый узел отвечает за точность, жёсткость и стабильность работы.

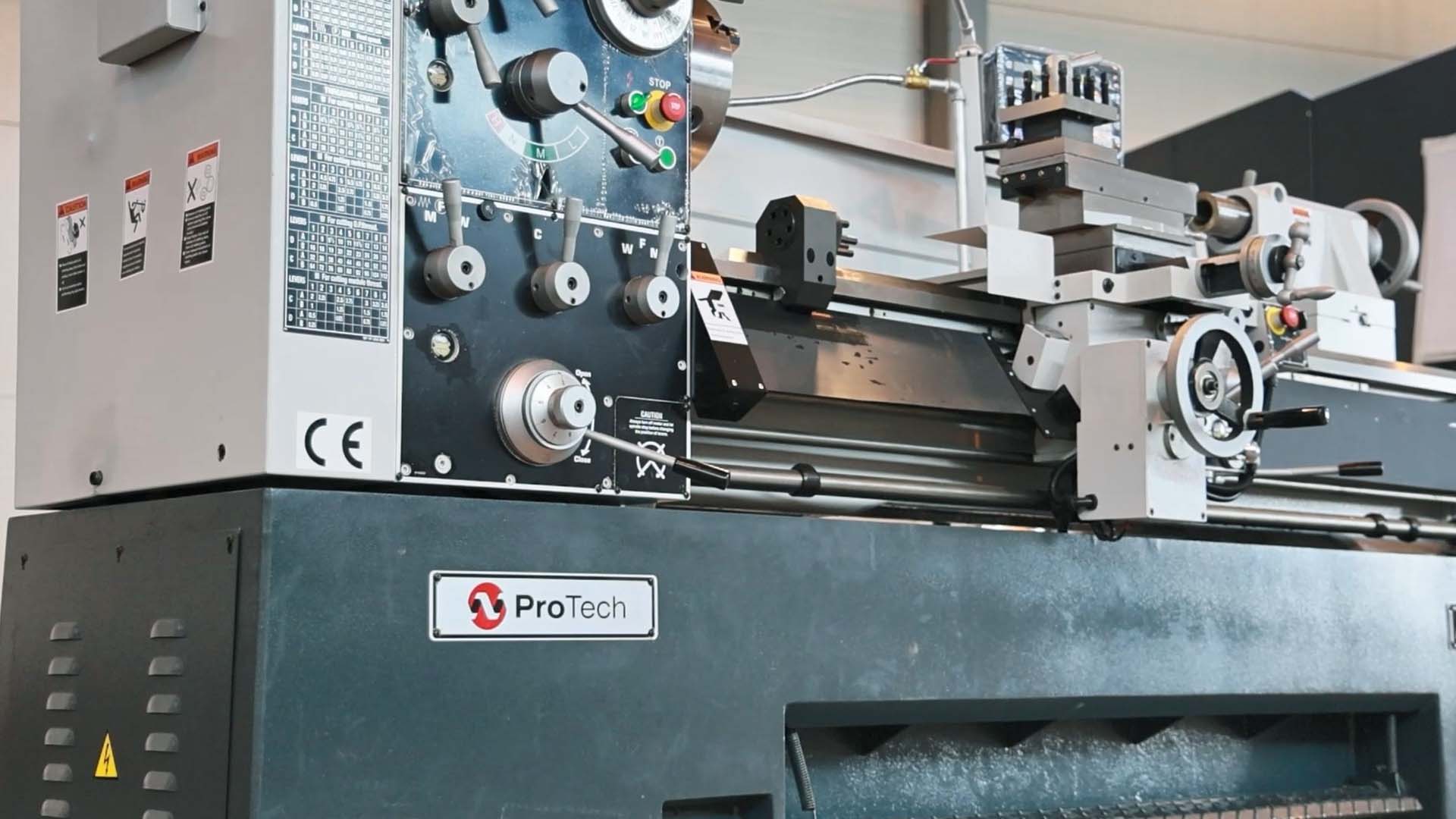

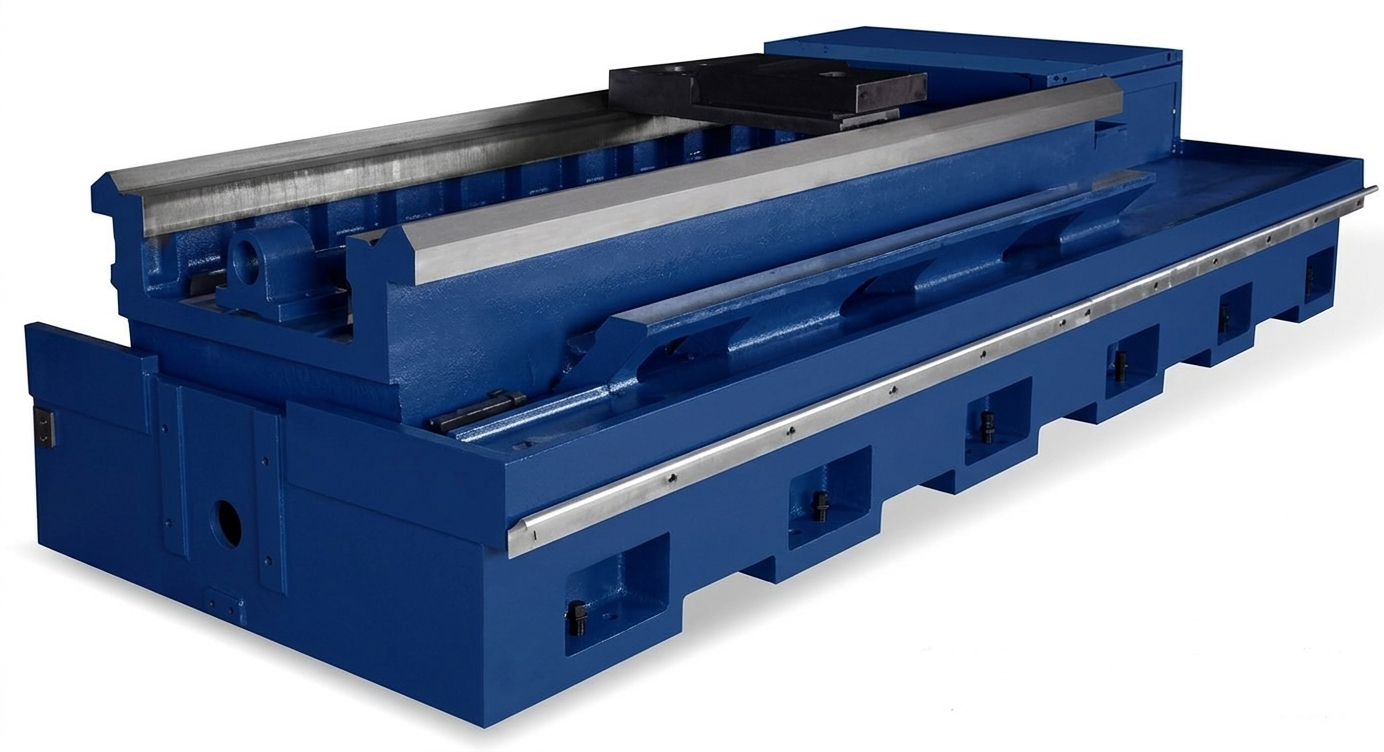

Основой всей конструкции служит станина — массивная литая база, на которой размещаются все остальные механизмы. На нее устанавливаются передняя бабка, суппорт, задняя бабка, коробка подач и элементы привода. Именно станина принимает основные нагрузки и обеспечивает устойчивость станка в процессе резания. Устройство токарно-винторезного станка строится вокруг передачи движения от электродвигателя к шпинделю и далее к механизмам подач. За счёт этого обеспечивается как вращение заготовки, так и перемещение резца в нужном направлении.
Основные узлы станка

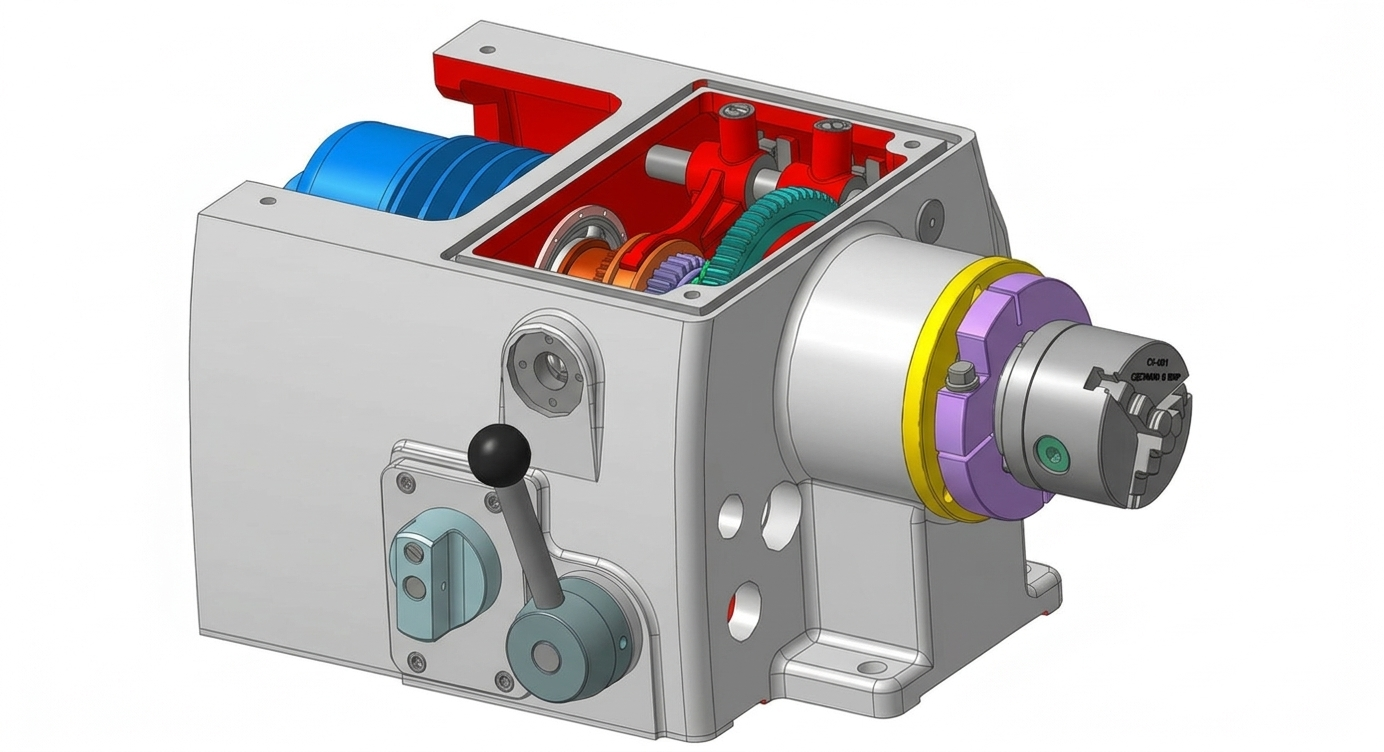

Передняя бабка один из главных узлов. В ней размещается шпиндельный узел и коробка скоростей. Внутренний механизм позволяет изменять частоту вращения шпинделя в зависимости от материала, диаметра детали и типа операции. От качества данного узла напрямую зависит точность обработки.

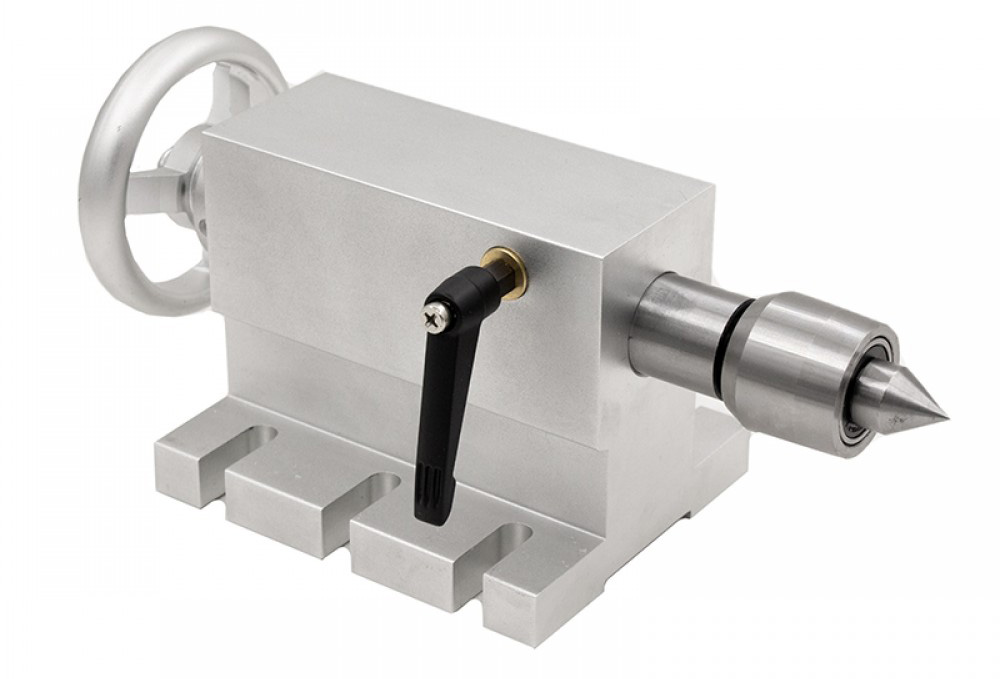

Задняя бабка нужна для поддержки длинных заготовок, а также для установки осевого инструмента, сверл, развёрток, центров. При обработке длинных валов без неё практически невозможно обеспечить устойчивость детали.

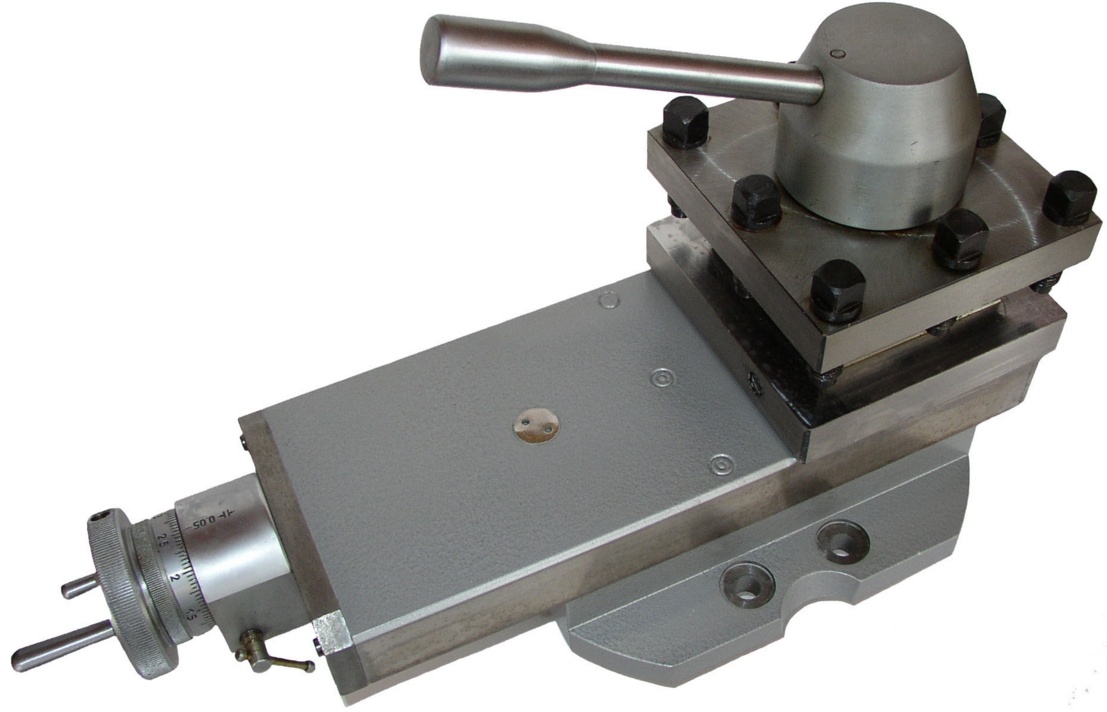

Суппорт служит для перемещения режущего инструмента. В его состав входят продольная каретка, поперечные салазки и резцедержатель. Именно суппорт позволяет подавать инструмент вдоль детали, поперёк оси или под определённым углом.
Коробка подач отвечает за режимы перемещения суппорта. Она обеспечивает нужную величину подачи и синхронность движения при нарезании резьбы. Благодаря этому станок может работать не только как токарное, но и как резьбонарезное оборудование.
Детали токарного винторезного станка
Если рассматривать детали токарного винторезного станка более подробно, становится понятно, что точность всей машины складывается из качества каждого отдельного элемента. Здесь нет второстепенных узлов, так как любой из них влияет на результат.
К числу ключевых деталей относятся шпиндель, направляющие станины, фартук суппорта, ходовой винт, механизмы подач и элементы коробки скоростей. Все эти детали токарного винторезного станка работают под нагрузкой, поэтому требуют регулярного технического обслуживания и своевременной смазки.

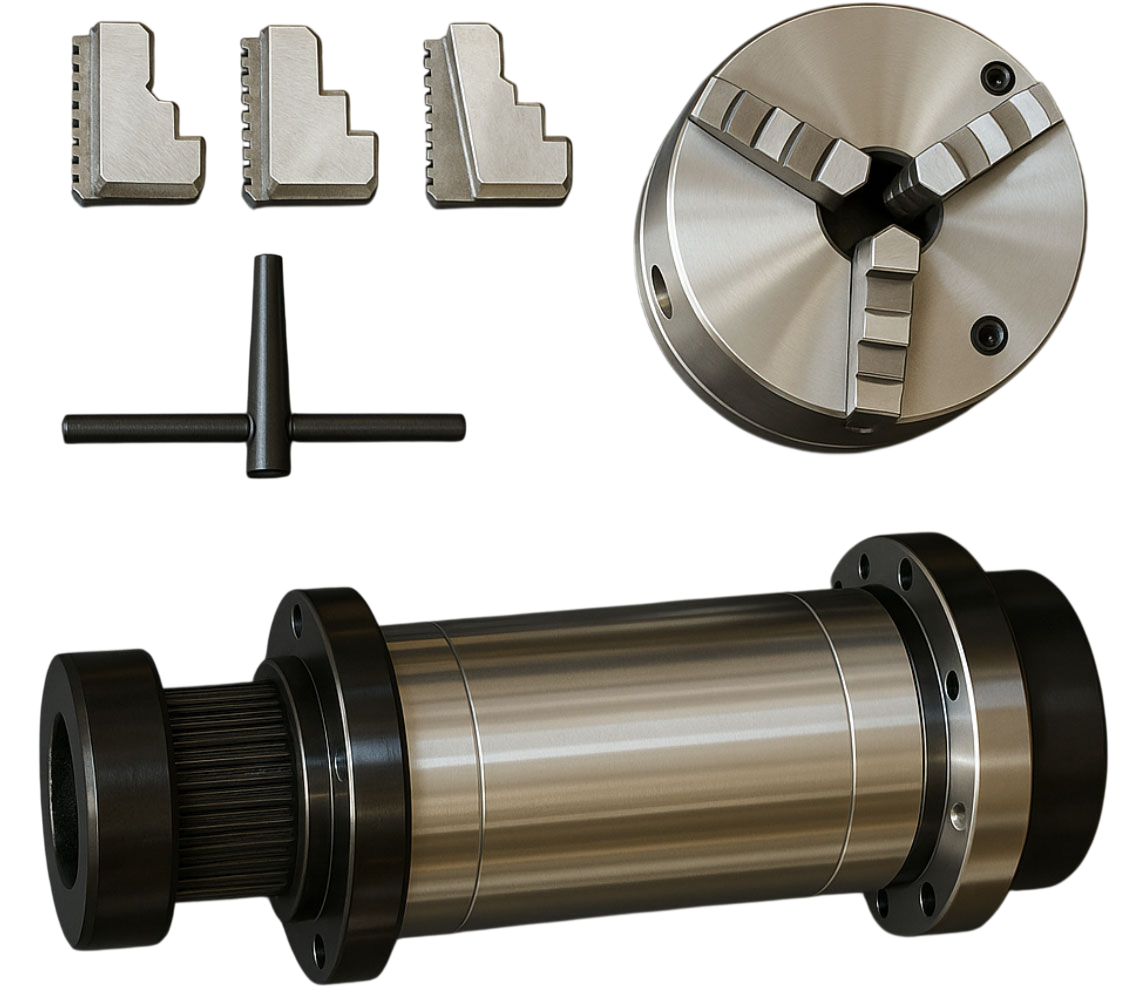

Шпиндель — это основной вращающийся элемент, через который передаётся крутящий момент на заготовку. Если он имеет биение или износ, добиться качественной поверхности уже не получится.
Ходовой винт играет важную роль при нарезании резьбы. Обеспечивает точную синхронизацию между вращением заготовки и движением суппорта. Именно за счёт этого на детали формируется резьба с заданным шагом.

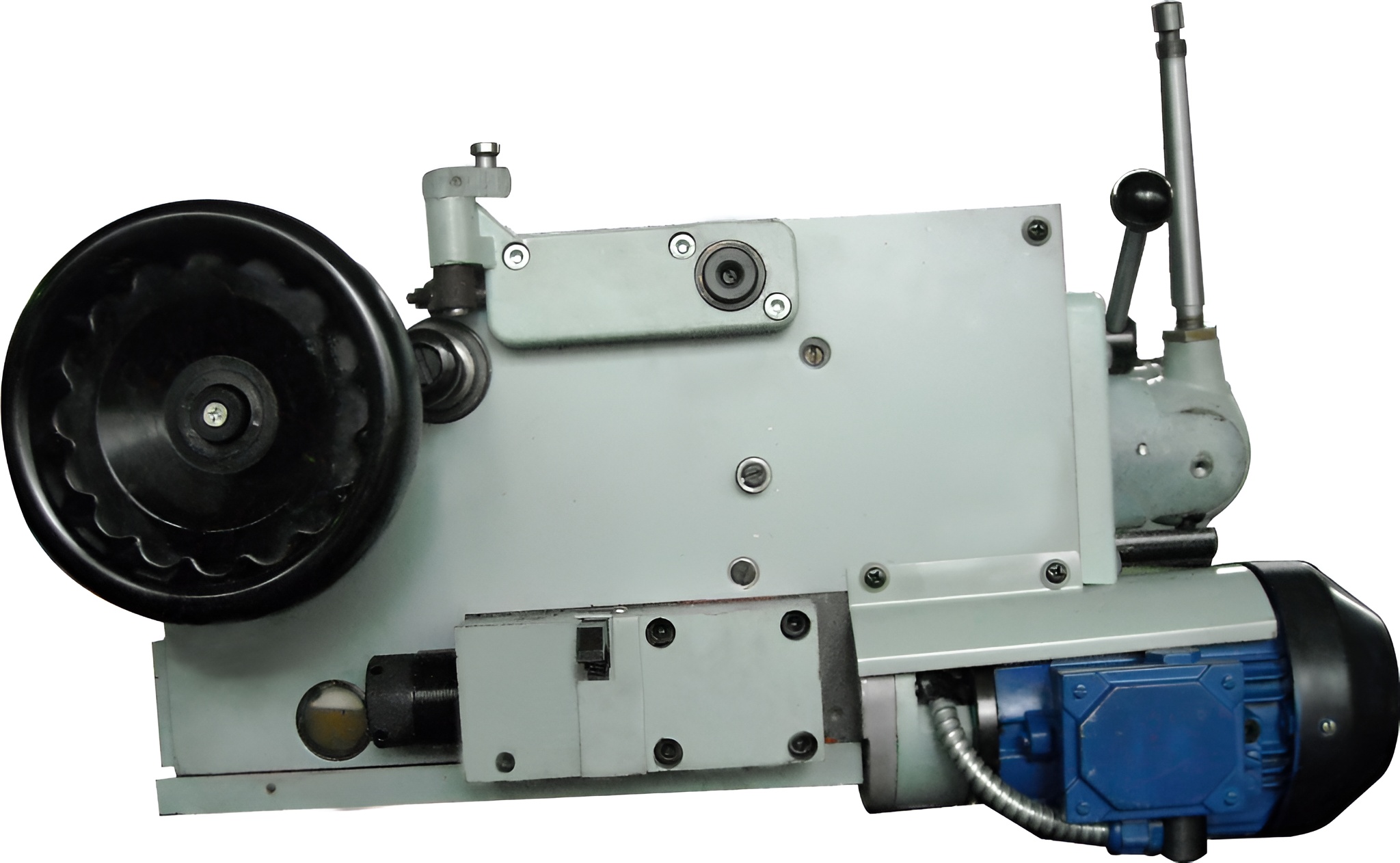

Фартук суппорта включает механизмы включения подач и передачи движения. Внутри находятся шестерни, муфты и защитные устройства. Задачи узла — обеспечивать надёжную работу каретки и защищать механизм от перегрузок.
Конструкция токарно-винторезного станка
Конструкция токарного винторезного станка всегда разрабатывается с учётом двух главных требований: жёсткости и точности. Если станок недостаточно устойчив, во время обработки появляются вибрации, ухудшается чистота поверхности и снижается точность размеров.
Основной поток энергии в конструкции проходит от электродвигателя через коробку скоростей к шпинделю, а затем через коробку подач к суппорту. Такая схема позволяет изменять режимы обработки в зависимости от текущей задачи.
Конструкция токарного-винторезного станка включает несколько цепей движения. Одна отвечает за вращение шпинделя, вторая за продольную и поперечную подачу, третья обеспечивает связь, необходимую для нарезания резьбы. Благодаря этой схеме станок остаётся универсальным и может выполнять сразу несколько типов операций.
Особое значение имеет массивная станина и качество направляющих. Чем выше жёсткость конструкции, тем стабильнее ведёт себя станок при обработке крупногабаритных или труднообрабатываемых деталей.
Основные операции токарно-винторезного станка
Операции токарно-винторезного станка охватывают большую часть задач, связанных с обработкой поверхностей вращения. Именно универсальность делает это оборудование востребованным в современном производстве.
К наиболее распространённым операциям относятся продольное точение, торцевание, обработка конусов, расточка отверстий, сверление и резьбонарезание. В зависимости от задачи оператор использует проходные, подрезные, расточные, резьбовые резцы или осевой инструмент.

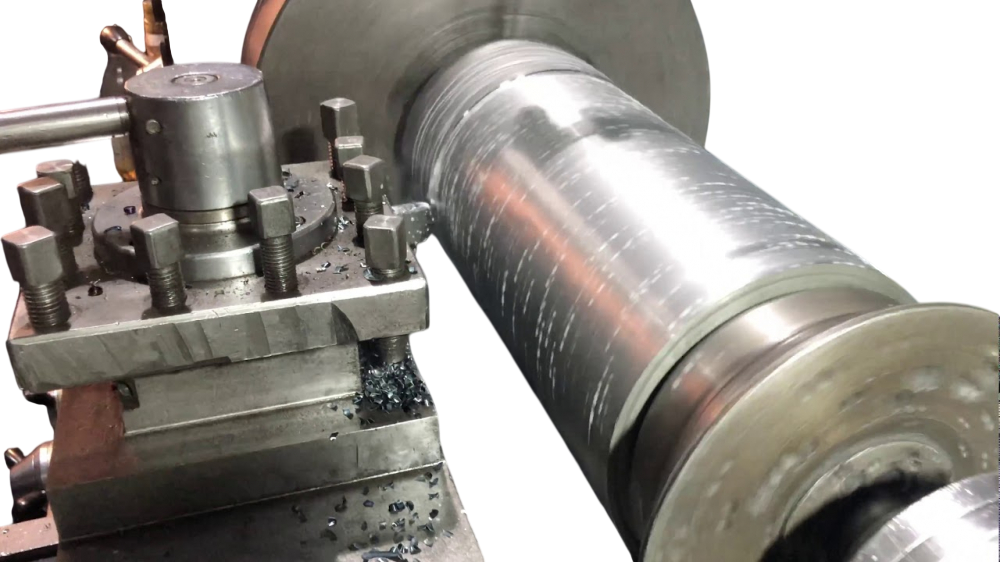

Продольное точение применяют при обработке валов, осей и других цилиндрических деталей. Инструмент в этом случае движется параллельно оси вращения и снимает равномерный слой металла.
Торцевание используется для обработки торцов детали и получения точной длины заготовки.
Расточка позволяет обрабатывать внутренние поверхности и доводить отверстия до нужного диаметра и качества.
Нарезание резьбы — одна из ключевых функций данного оборудования. Операции по резьбонарезанию выполняются при точной синхронизации шпинделя и суппорта. За счёт этого можно формировать резьбы разных стандартов, что особенно важно в машиностроении и ремонте.
Сверление и последующая обработка осевым инструментом выполняются через заднюю бабку, если требуется получить или доработать внутреннее отверстие.

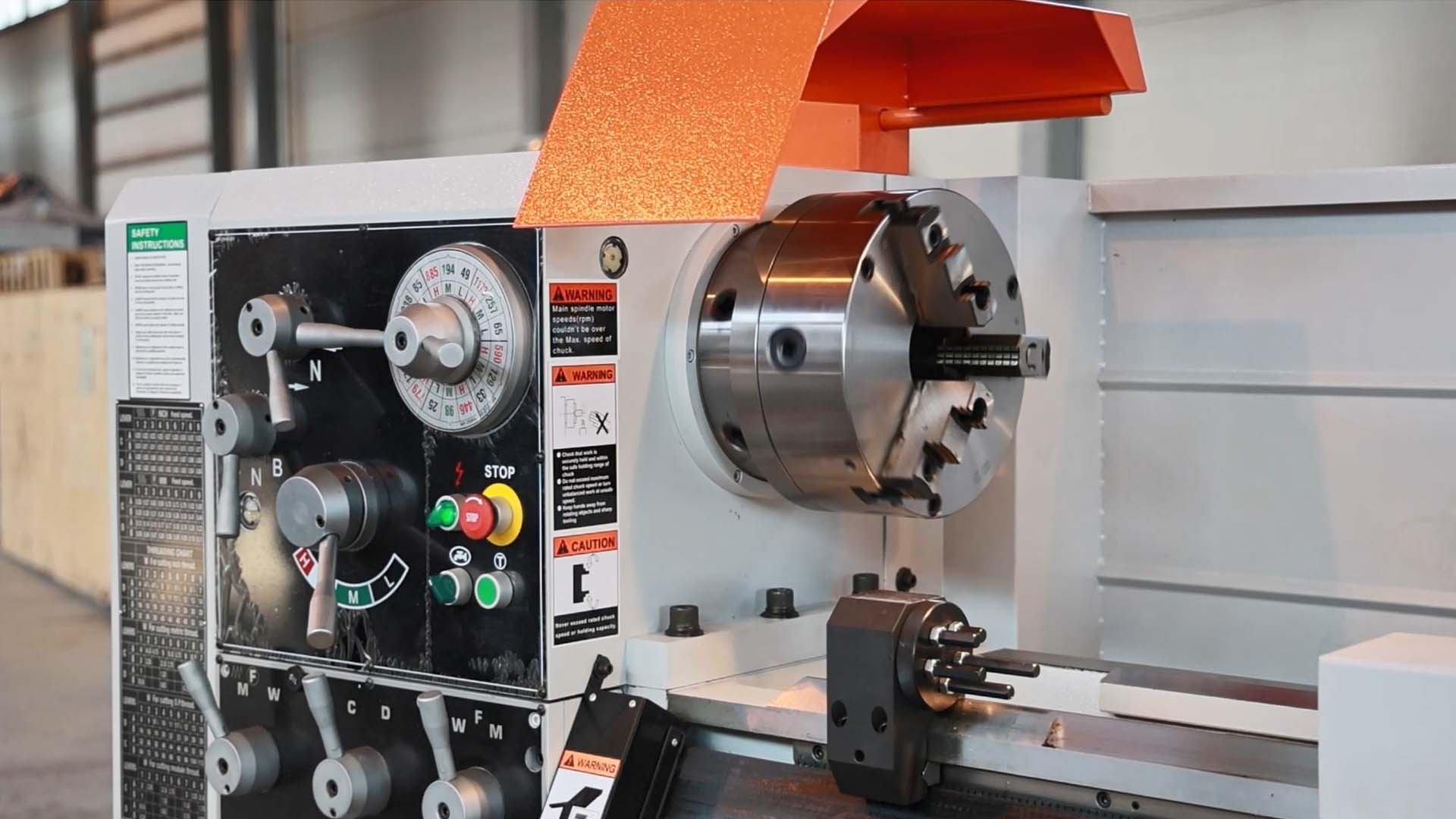

Универсальный токарно-винторезный станок
Когда говорят про универсальный токарно-винторезный станок, обычно имеют в виду оборудование, способное выполнять широкий набор операций без серьёзной перенастройки. Это особенно важно на предприятиях, где номенклатура деталей постоянно обновляется, а партии невелики.
Такая машина одинаково уверенно справляется и с простой обточкой цилиндрической поверхности, и с нарезанием резьбы, и с обработкой конусов. За счёт этого универсальный токарно-винторезный станок стал стандартным решением для инструментальных участков, ремонтных мастерских и мелкосерийного производства.

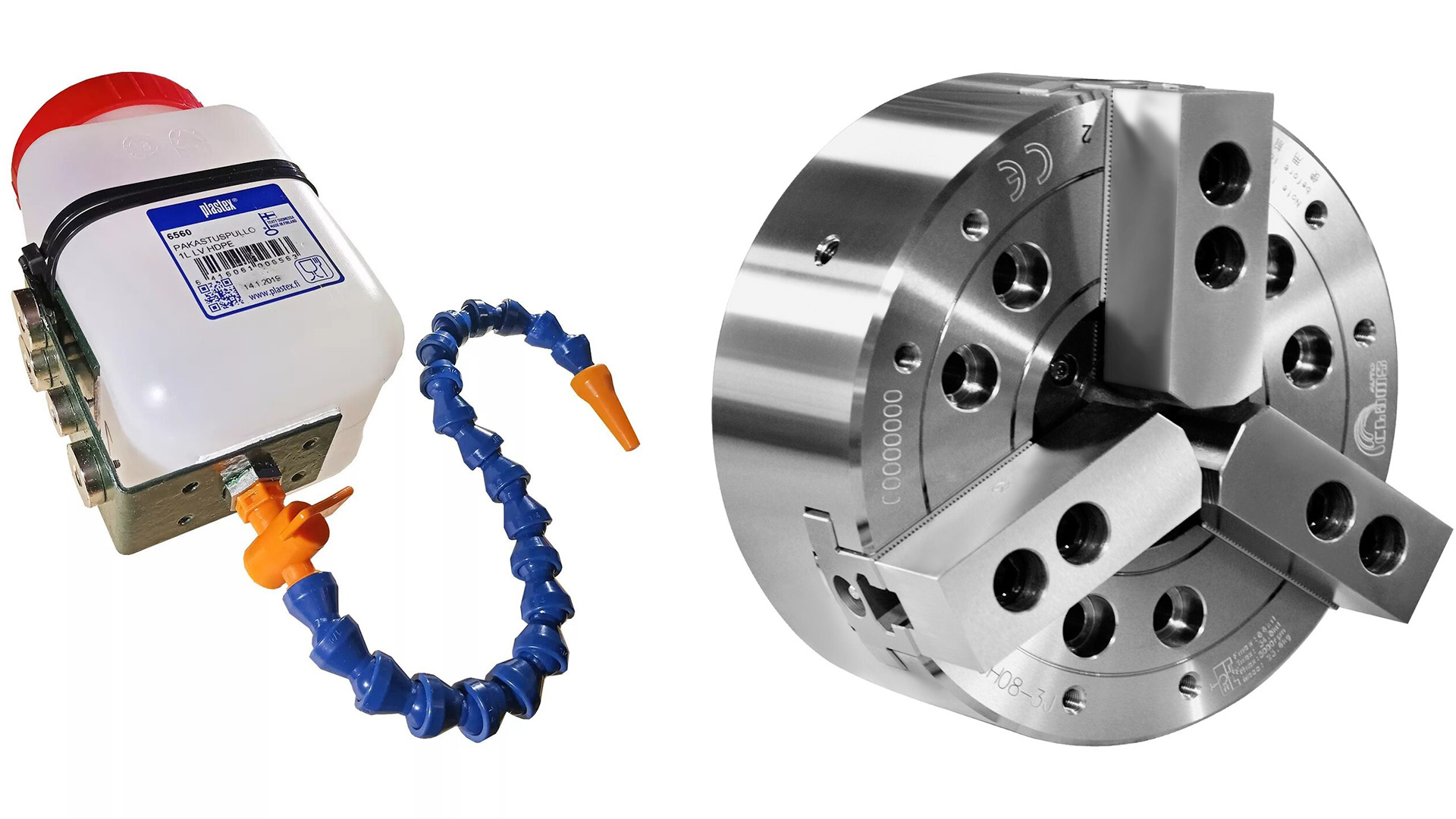

Современные машины этого класса нередко дополняются гидравлическими патронами, механизированными подачами, системами охлаждения и более удобными органами управления. Но даже при всех обновлениях принцип работы здесь сохранил верность традициям, заложенным много лет назад.

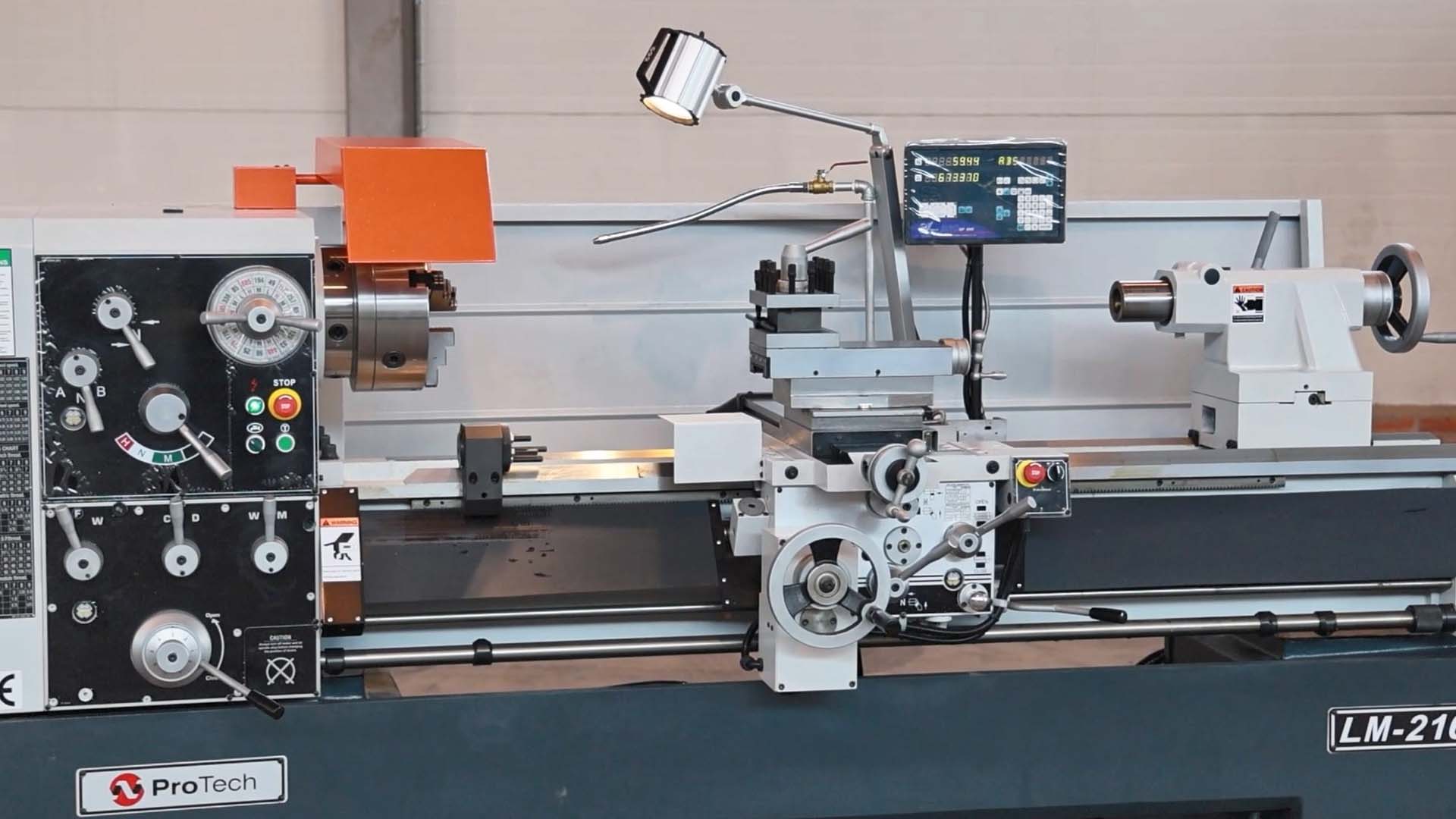

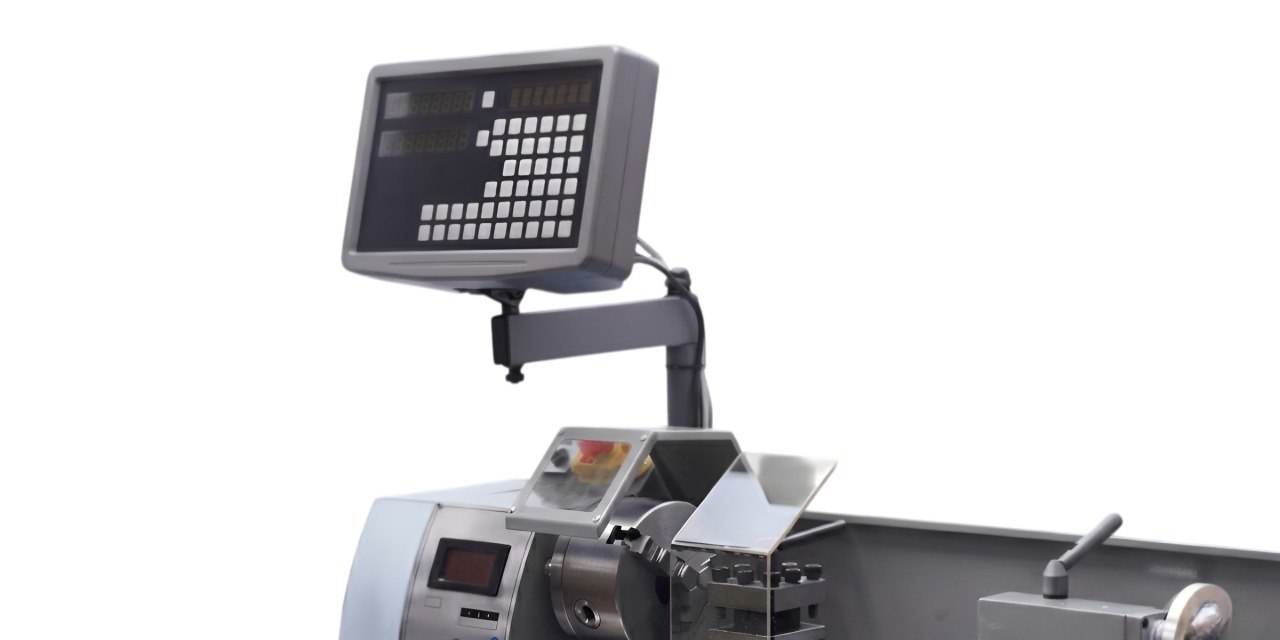

Токарно-винторезный станок с УЦИ
Отдельного внимания заслуживает токарно-винторезный станок с устройством цифровой индикации (УЦИ). Для многих предприятий это оптимальный вариант, когда нужно повысить точность и удобство работы, но переходить на ЧПУ в настоящее время экономически нецелесообразно.

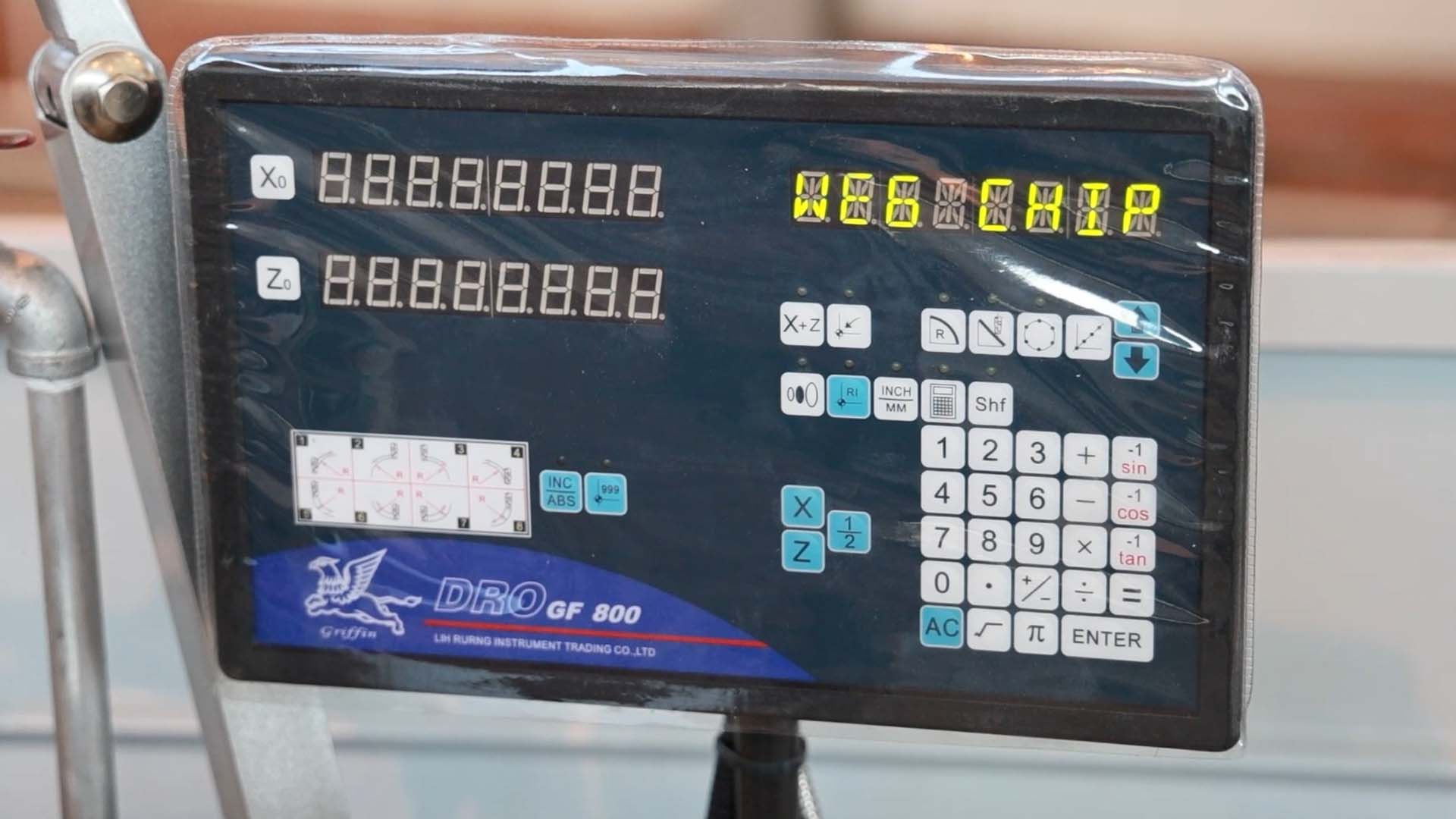

УЦИ — это устройство цифровой индикации, которое показывает перемещение суппорта по координатам. За счёт этого оператору проще контролировать размер, глубину резания и положение инструмента. Особенно полезен токарно-винторезный станок с УЦИ при выполнении точных переходов и работе с небольшими допусками. На практике это серьёзно сокращает количество ошибок и ускоряет обработку металла. Оператору больше не требуется ориентироваться исключительно на лимбы и механические шкалы. Все это делает обработку более удобной и предсказуемой.

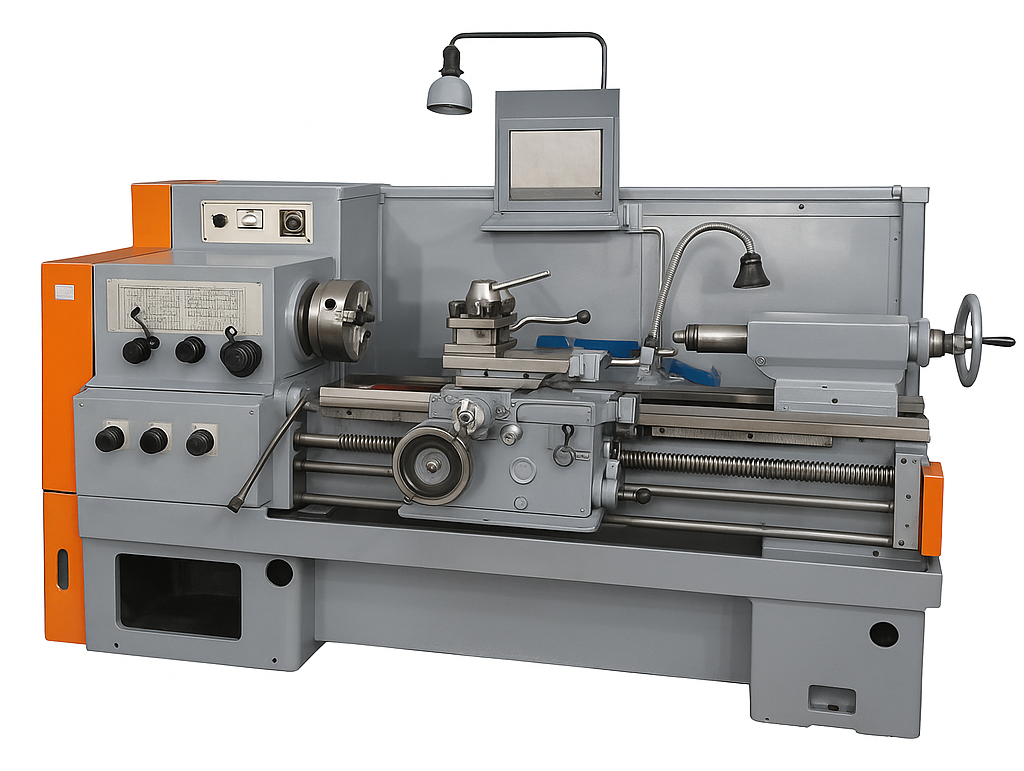

Токарно-винторезные станки: модели
Модели токарно-винторезных станков отличаются друг от друга по габаритам, мощности, диапазону подач и возможностям обработки. В промышленности много лет одним из самых известных и распространённых остаётся советская модель 16К20.
Эти токарно-винторезные станки получили хорошую репутацию за счёт надёжности, прочной конструкции и универсальности. Они подходят для большинства типовых токарных работ, включая резьбонарезание, продольное точение, расточку и сверление. Кроме 16К20, в производстве широко используются 1М63, 16К25 и 16К40. Эти модели рассчитаны на более крупные детали и отличаются повышенной мощностью, увеличенным диаметром обработки и усиленной станиной. Выбор конкретной машины обычно зависит от размеров заготовок и характера производства.
Цены на токарно-винторезный станок
Если проанализировать, от чего зависит цена на токарный винторезный станок, становится понятно: всё определяется не одним параметром, а целым комплексом характеристик. Влияют размеры рабочей зоны, мощность, жёсткость конструкции, точность шпиндельного узла, качество направляющих и наличие дополнительного оснащения. Сегодня цена на универсальные модели среднего класса находится в диапазоне от 2 500 000 до 5 000 000 рублей в зависимости от исполнения и комплектации.
Так, стоимость станка уровня ProTech LM 1840 составляет порядка 3 000 000 рублей. Более крупные модели с увеличенным расстоянием между центрами и расширенными возможностями часто оцениваются в пределах 3 700 000 — 3 950 000 рублей и выше в зависимости от комплектации.
На ценообразование влияет и размер рабочей зоны. Чем больше расстояние между центрами, диаметр обработки и высота центров, тем выше требования к конструкции и тем дороже само универсальное оборудование.
Другой ключевой элемент — станина. Современные станки всё чаще имеют цельнолитую чугунную базу с закалёнными, шлифованными и шабрёными направляющими. Это повышает точность, уменьшает вибрации и увеличивает срок службы, но отражается на стоимости.
Комплектация — еще один важный фактор. Базовый вариант, как правило, включает патрон, заднюю бабку, систему подачи СОЖ, освещение и комплект сервисного инструмента. Но если заказчику нужны люнеты, планшайба, УЦИ, быстросменный резцедержатель, конусная линейка или усиленный патрон, итоговая цена заметно увеличивается.
Кроме того, привлекательная на этапе выбора цена токарно-винторезного станка, кажущаяся приемлемой при выборе, на практике дополняется расходами на сопутствующие услуги: доставка, монтаж, пусконаладка, обучение персонала, гарантийное и последующее сервисное обслуживание — также входят в общий бюджет проекта.
Купить токарно-винторезный станок
Перед тем как купить токарно-винторезный станок, предприятие обычно оценивает не только стоимость, но и круг задач, которые предстоит решать на производстве. Для одного предприятия важна обработка длинных валов, для другого работа с крупным диаметром, для третьего точное резьбонарезание и удобство переналадки. В первую очередь смотрят на максимальный диаметр обработки, расстояние между центрами и проходное отверстие шпинделя.
Именно эти параметры определяют, с какими заготовками сможет работать станок. Далее оценивается мощность главного привода и диапазон скоростей шпинделя. Если предполагается обработка нержавеющих, легированных или других труднообрабатываемых материалов, запас по мощности приобретает особое значение.
При покупке токарно-винторезного станка, обращаем внимание и на направляющие. Закалённые и шлифованные поверхности служат дольше, лучше держат геометрию и обеспечивают плавное перемещение суппорта даже после продолжительной эксплуатации.
Во многих случаях важным преимуществом становится наличие УЦИ. Для мелкосерийного производства и инструментальных работ это заметно повышает удобство и скорость обработки.
И, конечно, первостепенное значение имеет поставщик. Надёжная компания не ограничивается продажей оборудования, а обеспечивает доставку, установку, настройку, обучение персонала и последующее сервисное сопровождение. На практике это часто оказывается не менее важным, чем сами технические характеристики машины.
Таким образом, покупка токарно-винторезного станка требует взвешенного и комплексного подхода. Учитываем не только начальную цену, но и реальный ресурс оборудования, технологические возможности, удобство обслуживания и перспективу дальнейшей модернизации. Если модель подобрана правильно, станок будет долгие годы обеспечивать стабильную точность и высокую производительность труда.
Часто задаваемые вопросы
Токарно-винторезный станок предназначен для обработки различных металлов, включая сталь и алюминий. Его универсальность позволяет использовать его в машиностроении, энергетике, судостроении и других отраслях, где требуется обработка металлических деталей.
Максимальный размер заготовки для обработки на токарно-винторезном станке зависит от его модели. Обычно такие станки способны обрабатывать длинные заготовки благодаря задней бабке, которая поддерживает деталь, обеспечивая её устойчивость.
Дополнительные опции для токарно-винторезного станка могут включать различные резцедержатели, устройства для автоматической подачи, а также специализированные резьбонарезные механизмы для нарезки резьбы разных типов.
Преимущества токарно-винторезного станка включают его универсальность и способность выполнять различные операции без сложной переналадки. Он позволяет быстро переключаться между обработкой различных деталей, сохраняя высокую точность, что делает его незаменимым в мелкосерийном производстве и ремонтных работах.
