Существует довольно много видов оборудования для обработки металла с разнообразными характеристиками. Особое место среди них занимают трехвалковые вальцы.
Посмотрите видеоролик про трехвалковые вальцы
Трехвалковые вальцы: принцип работы
Работает трехвалковый станок по принципу обкатки заготовки вокруг верхнего валка. Он является основным рабочим валом и его диаметр определяет минимальный радиус гиба. Настройка станка под заданный радиус цилиндрического изделия производится регулировкой высоты боковых валов относительно верхнего.
Последний располагается статически при симметричной и асимметричной схеме, то есть закреплен на станине.
Симметричные вальцы по металлу
Трехвалковые симметричные вальцы отличаются повышенной надежностью и универсальностью.
Работа на симметричном вальцовочном станке требует предварительной подгибки только с одной стороны листа, в то время как работа на асимметричном станке требует подгибку сразу с двух сторон. Симметрия обычно используется в массовом производстве для обработки листового металла толщиной до 100 мм. и более.
Существует два вида движения боковых валов:- линейное;
- планетарное.
Линейное перемещение проще в изготовлении, однако планетарное движение, приближая боковые валы к центру машины, создает более правильные круглые формы заготовки.

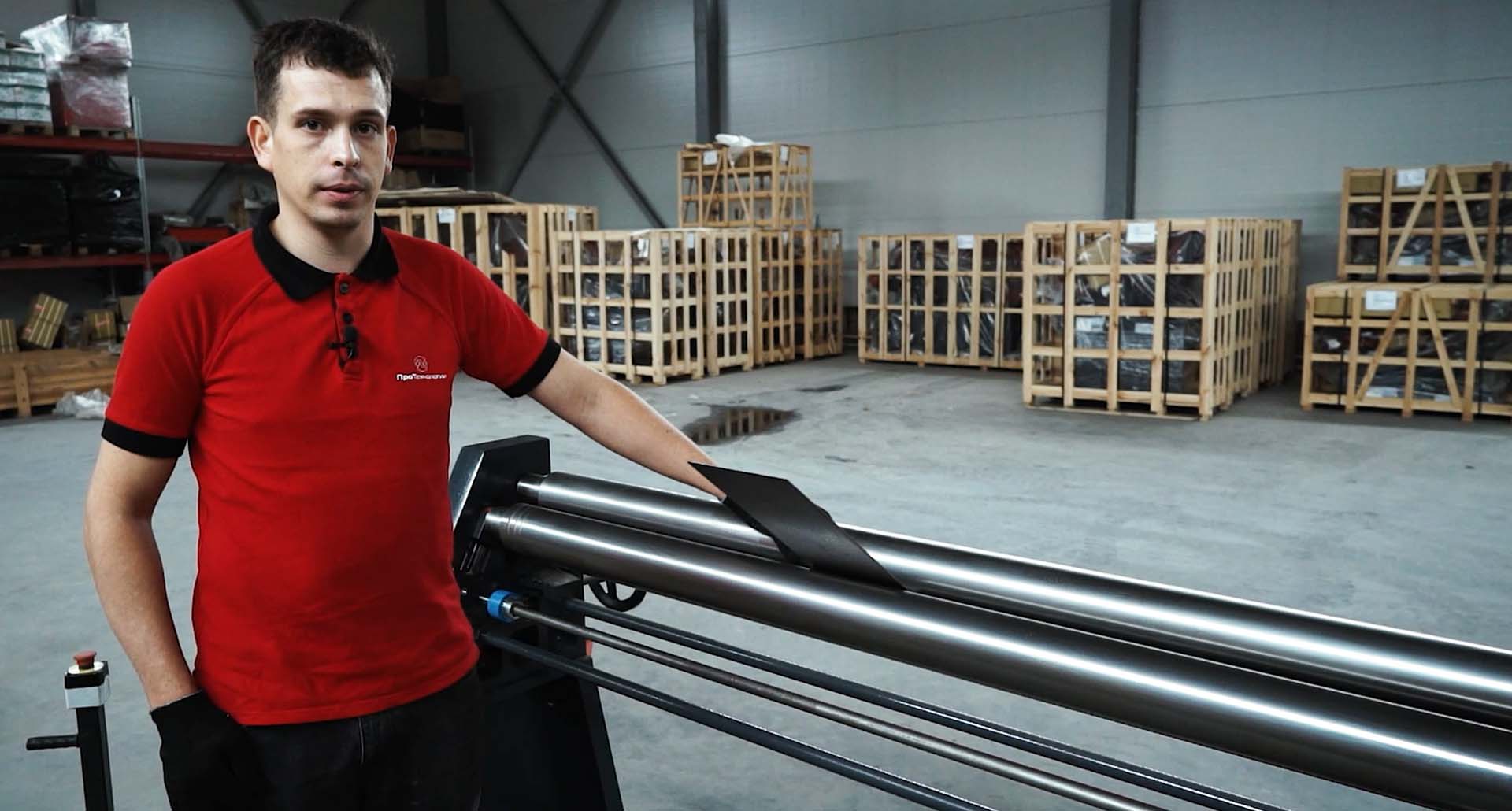

Ассиметричные вальцы трехвалковые
Асимметричная конструкция станка востребована для мелкосерийного производства тонколистовых металлов и не предназначена для высокой производительности. Несмотря на это асимметричная геометрия, характеризующая трехвалковые вальцы, позволяет избежать проскальзывания тонких листов во время подгиба. Боковой валок движется и сгибает лист в точке зажима, тем самым обеспечивая минимальный плоский участок, сравнимый с результатом, достижимым при использовании четырехвалковых вальцев.
Часто задаваемые вопросы
Трехвалковые вальцы работают по принципу обкатки заготовки вокруг верхнего валка, который является основным рабочим валом. Диаметр верхнего валка определяет минимальный радиус гиба, а настройка станка под заданный радиус производится регулировкой высоты боковых валов.
Трехвалковые вальцы предназначены для обработки листового металла, включая как тонколистовые материалы, так и листы толщиной до 100 мм и более, в зависимости от конструкции станка и его симметричности или асимметричности.
Симметричные вальцы отличаются повышенной надежностью и используются в массовом производстве, требуя предварительной подгибки с одной стороны листа. Асимметричные вальцы востребованы в мелкосерийном производстве тонколистовых металлов и предотвращают проскальзывание листов благодаря уникальной геометрии.
Существуют два вида движения боковых валов: линейное и планетарное. Линейное перемещение проще в изготовлении, однако планетарное движение обеспечивает более правильные круглые формы заготовки, приближая боковые валы к центру машины.
Трехвалковые симметричные вальцы обладают высокой надежностью и универсальностью, что делает их идеальными для массового производства. Они позволяют обрабатывать листовой металл большой толщины, обеспечивая при этом стабильное качество гибки.
