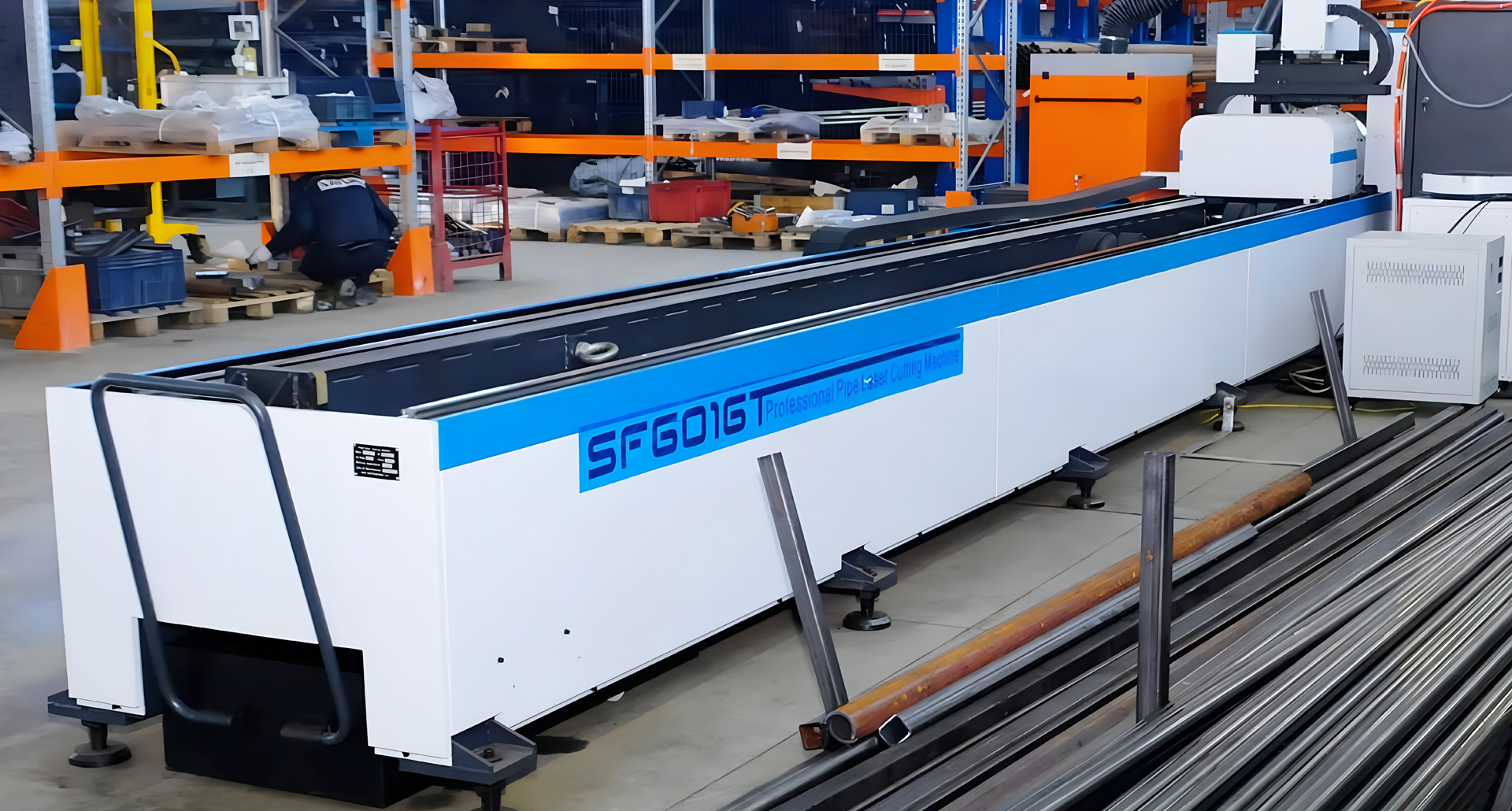

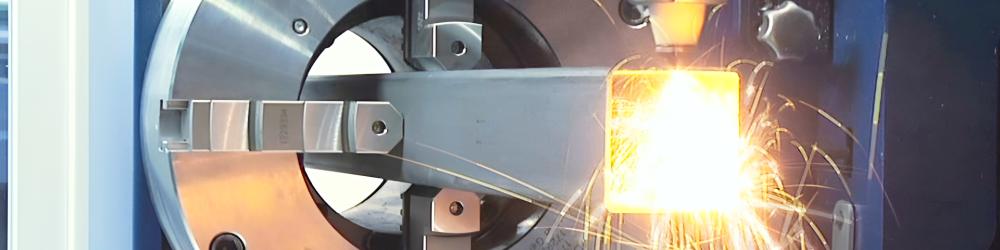

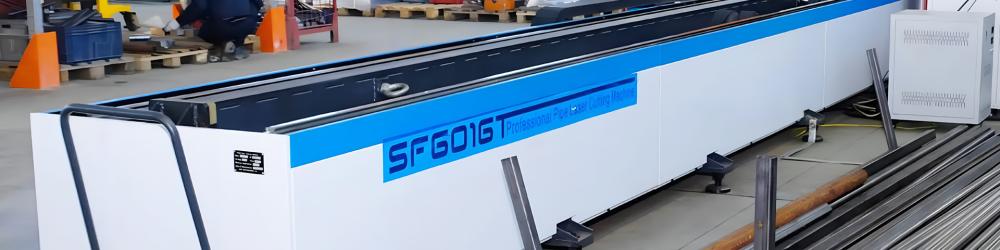

Труборез с ЧПУ — станок для лазерной резки труб

Лазерный труборез с ЧПУ относится к категории специализированного металлообрабатывающего оборудования, ориентированного на высокоточную обработку трубного проката с применением волоконного лазера. В отличие от универсальных листовых лазерных комплексов, такие станки изначально спроектированы под работу с длинномерными заготовками, которые одновременно вращаются вокруг своей оси и перемещаются в продольном направлении.

Благодаря этому операции резки торцов, выполнения отверстий, пазов, фасонных контуров и элементов под стыковку можно выполнять в одном цикле — без переустановки детали и без смены баз. Именно сохранение базирования является ключевым фактором, влияющим на точность сборки и качество последующей сварки.

По сути, труборез с ЧПУ — это автоматизированная система, где управление всеми координатами выполняется программно, а движения заготовки и режущей головы синхронизируются в реальном времени.

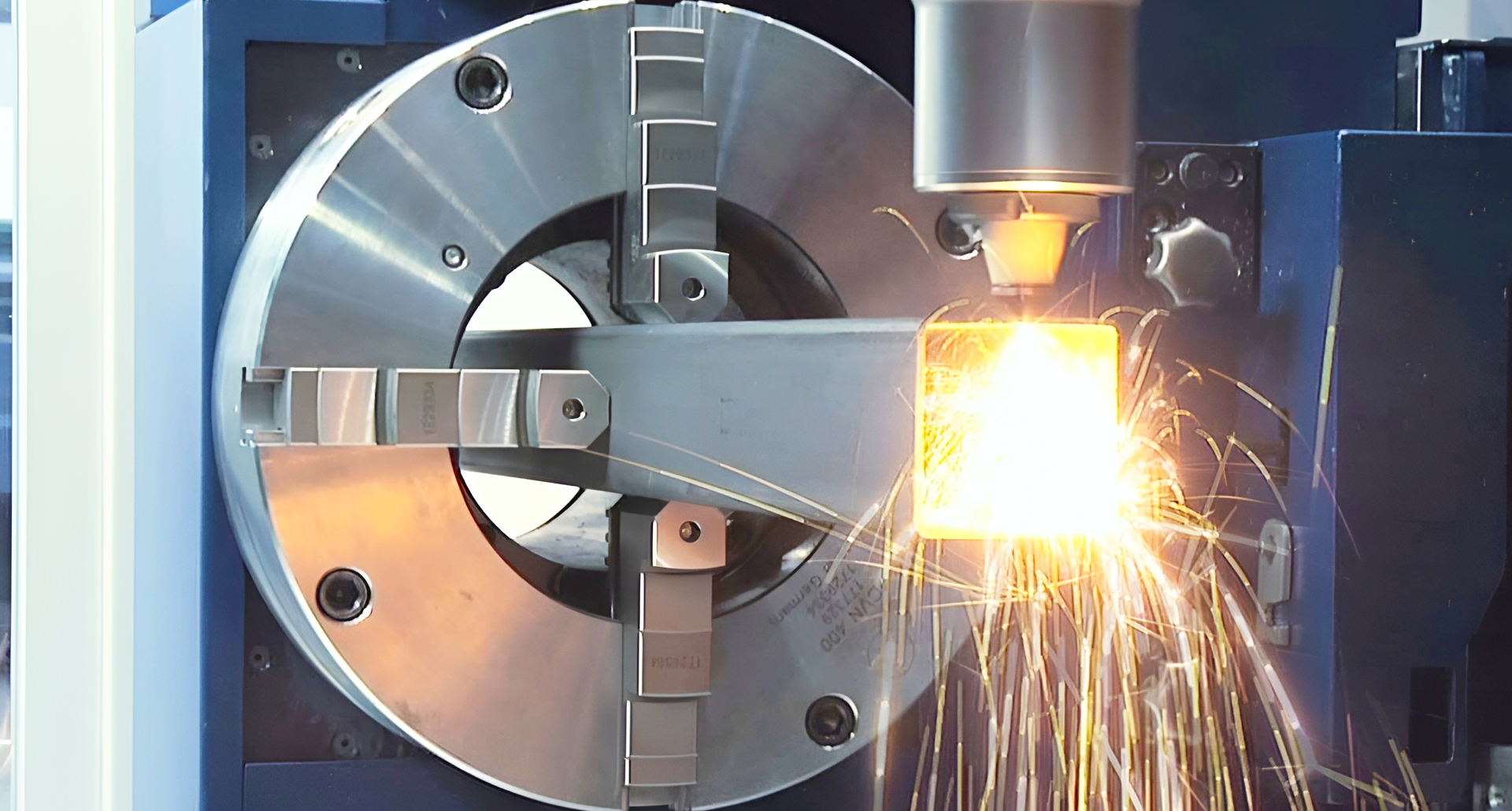

ЧПУ координирует продольную подачу трубы, её угловое позиционирование и траекторию лазерной головы, формируя требуемую геометрию реза. Такая кинематика обеспечивает стабильные условия обработки: удержание фокуса, равномерную плотность энергии в зоне реза и предсказуемое качество кромки как на круглых, так и на профильных трубах.

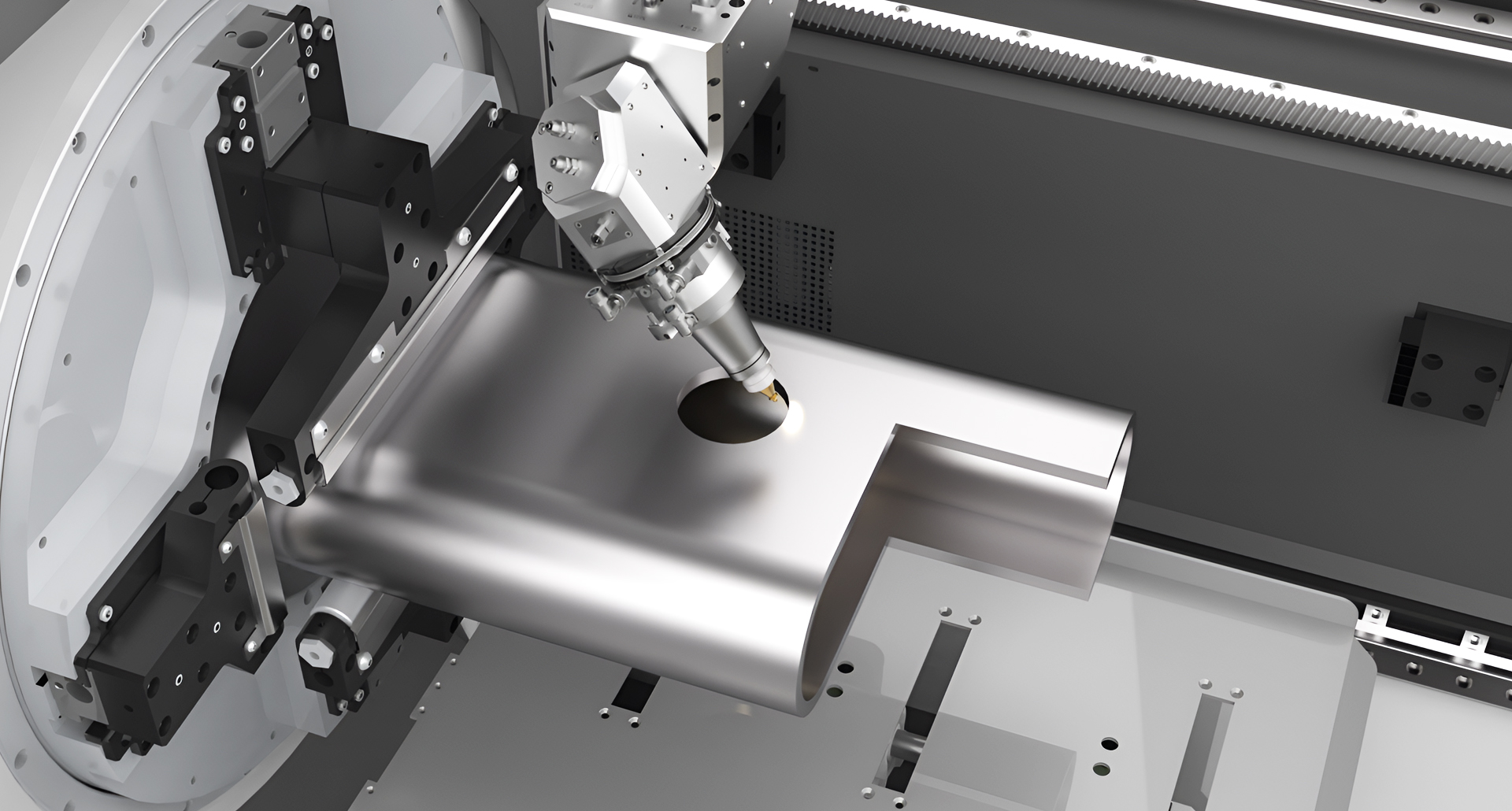

Для технолога важно, что за счёт программного управления станок уверенно воспроизводит сложные пространственные траектории — косые резы, «седловые» сопряжения, замковые соединения и стыки под заданными углами — без трудоёмкой механической перенастройки.

Дополнительно стоит отметить, что современные лазерные труборезы обычно оснащаются узлами, повышающими стабильность и производительность процесса: автоматической системой поиска шва/центровки, контролем высоты режущей головы (автотрекинг), датчиками контроля положения, а также модулями автоматической подачи и разгрузки длинномерных заготовок.

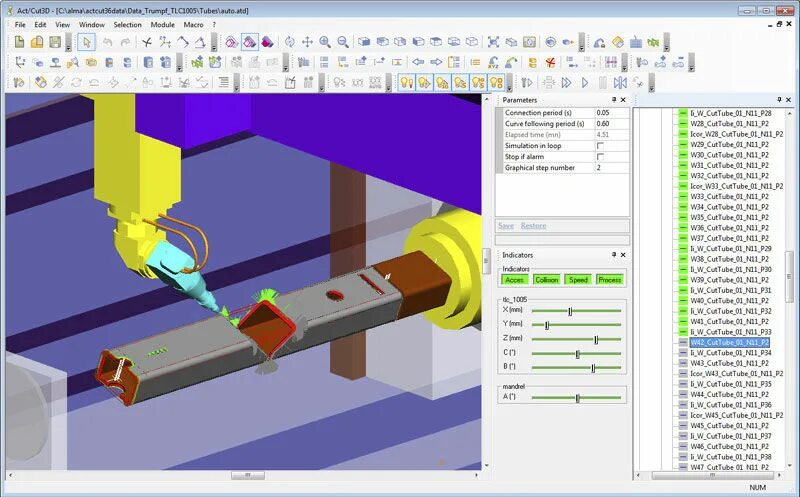

Встроенное программное обеспечение (часто с CAM-модулем) позволяет не только импортировать 2D/3D-модели, но и оптимизировать раскрой, минимизировать отходы, формировать перемычки, маркировку и технологические метки для сборки.

Виды труборезного станка с ЧПУ

Труборезный станок с ЧПУ редко бывает «просто труборезом» — за этим названием скрывается несколько разных классов оборудования, и каждый из них появляется в цехе не случайно, а под конкретную задачу. Если присмотреться, виды таких станков проще всего различать по тому, чем именно они режут, какие трубы берут в работу и как устроена фиксация и подача заготовки.

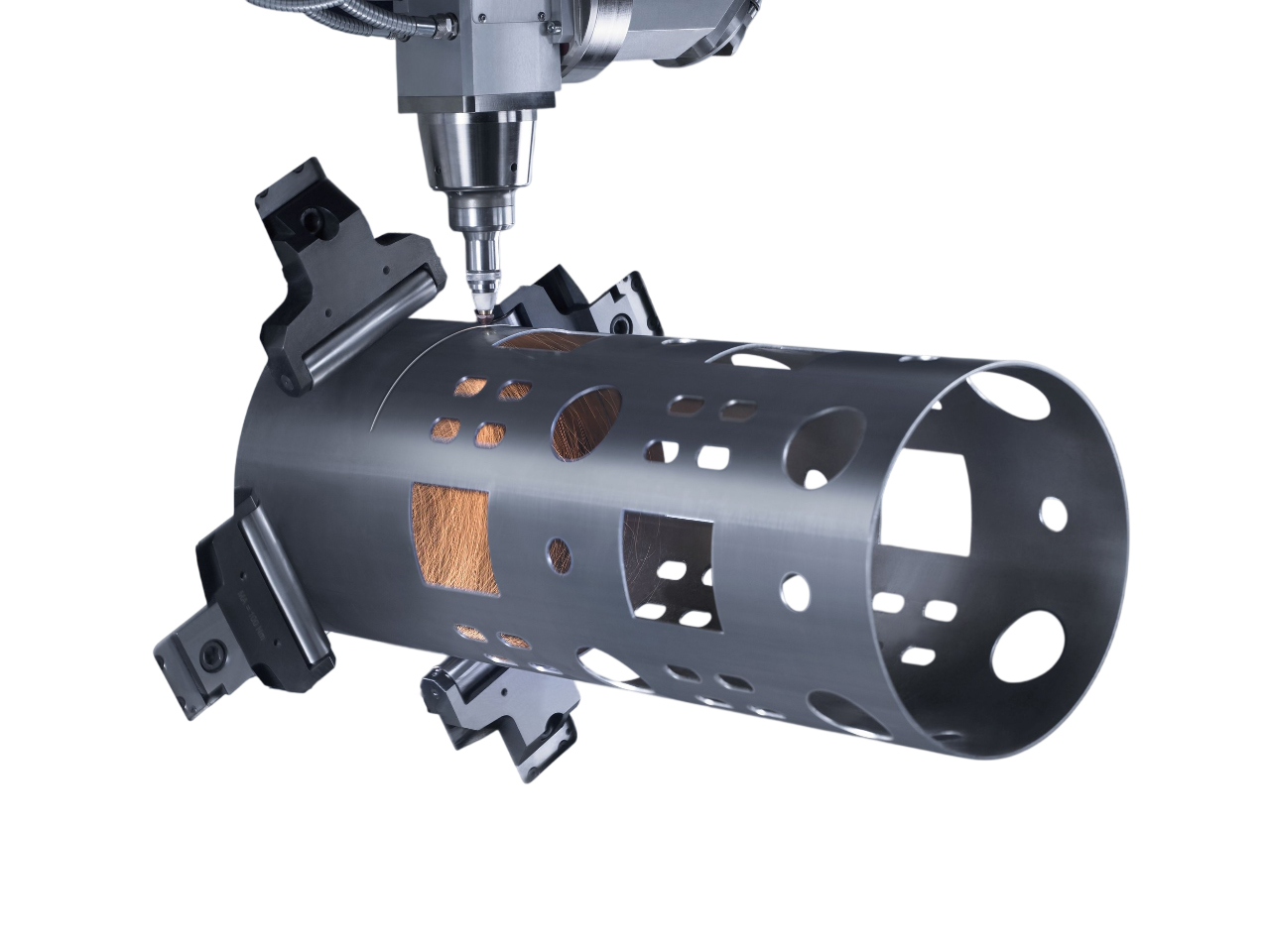

Первое, что обычно определяет характер станка, — это технология резки. Наиболее заметное место сегодня занимают лазерные труборезы с ЧПУ: они работают быстро, дают чистую кромку и позволяют в одном цикле не только отрезать трубу в размер, но и сделать отверстия, пазы, фигурные вырезы под стыковку. Там, где важна точность сопряжений и повторяемость серии, лазер становится почти стандартом. Рядом с ними в производстве встречаются плазменные труборезы — их выбирают, когда требуется уверенно резать более толстый металл и нет столь жёстких требований к чистоте кромки.

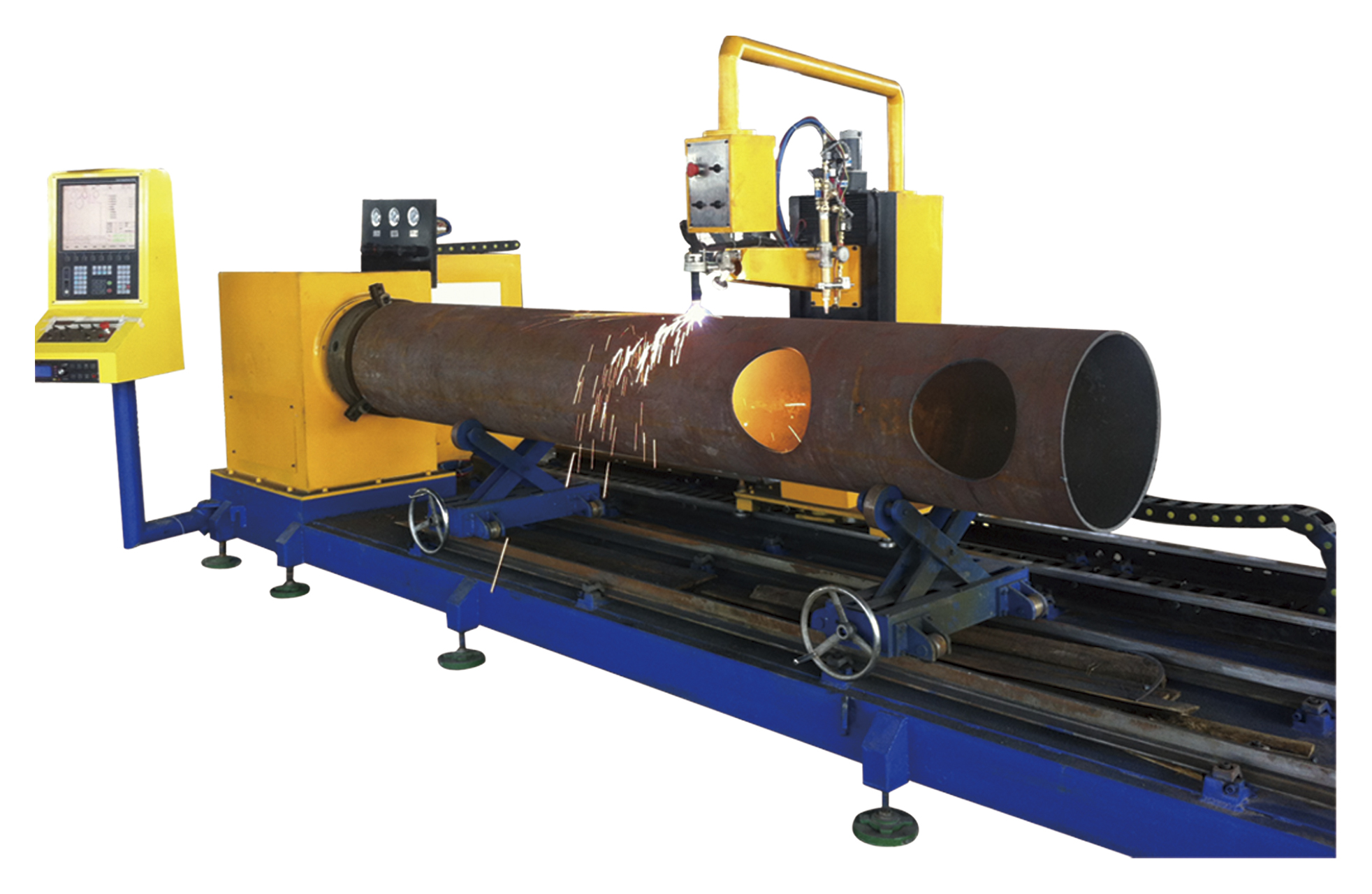

Ещё более «тяжёлый» класс — газокислородные труборезы, применяющиеся в основном для толстостенных стальных труб, когда на первом месте стоит возможность резки больших толщин, а не тонкая геометрия. И, наконец, механические труборезы с ЧПУ (отрезные дисковые или ленточнопильные): они хороши тем, что не дают термической зоны и часто используются для стабильного отреза в размер, хотя по фигурной резке обычно уступают лазерным системам.

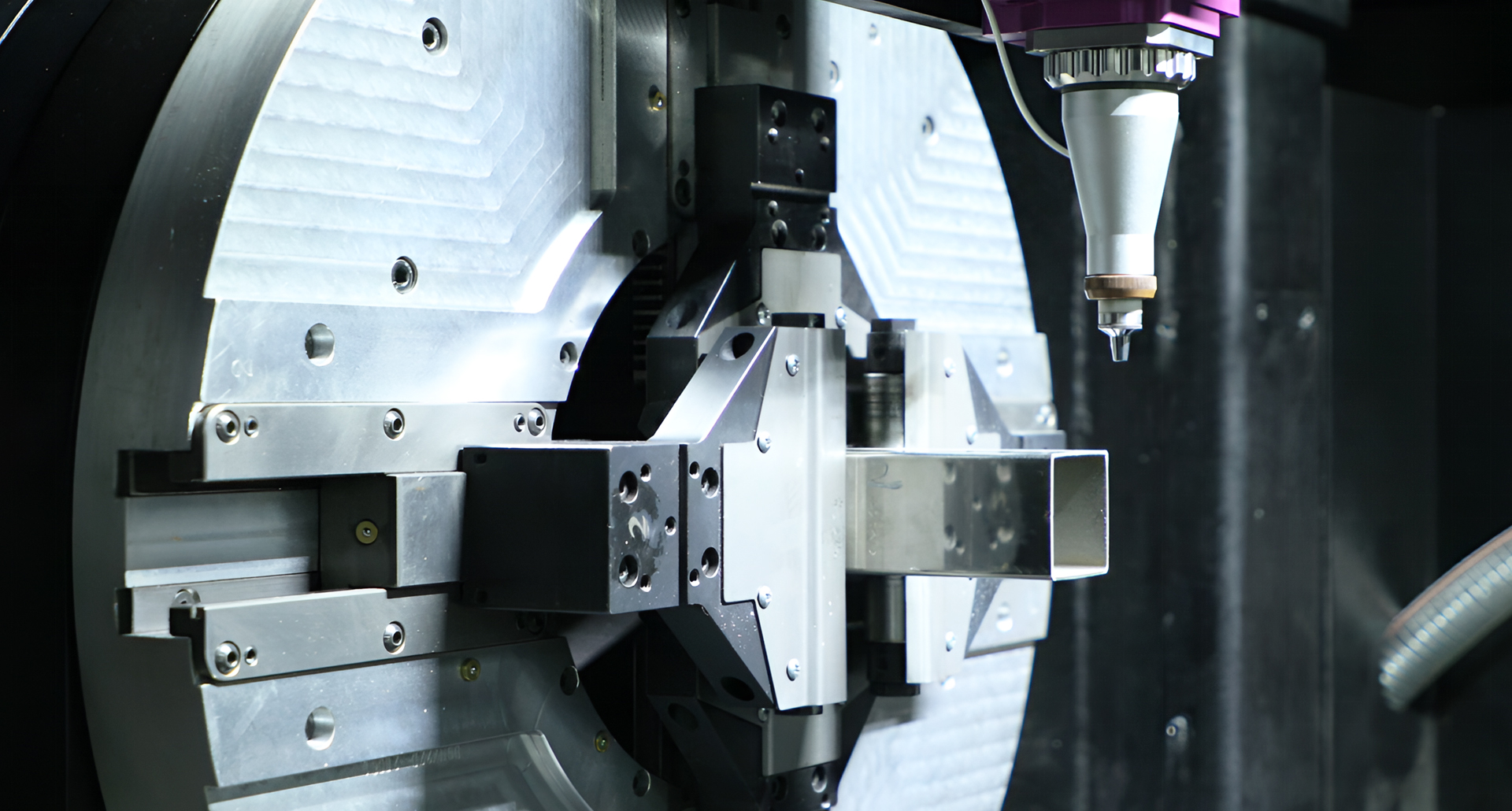

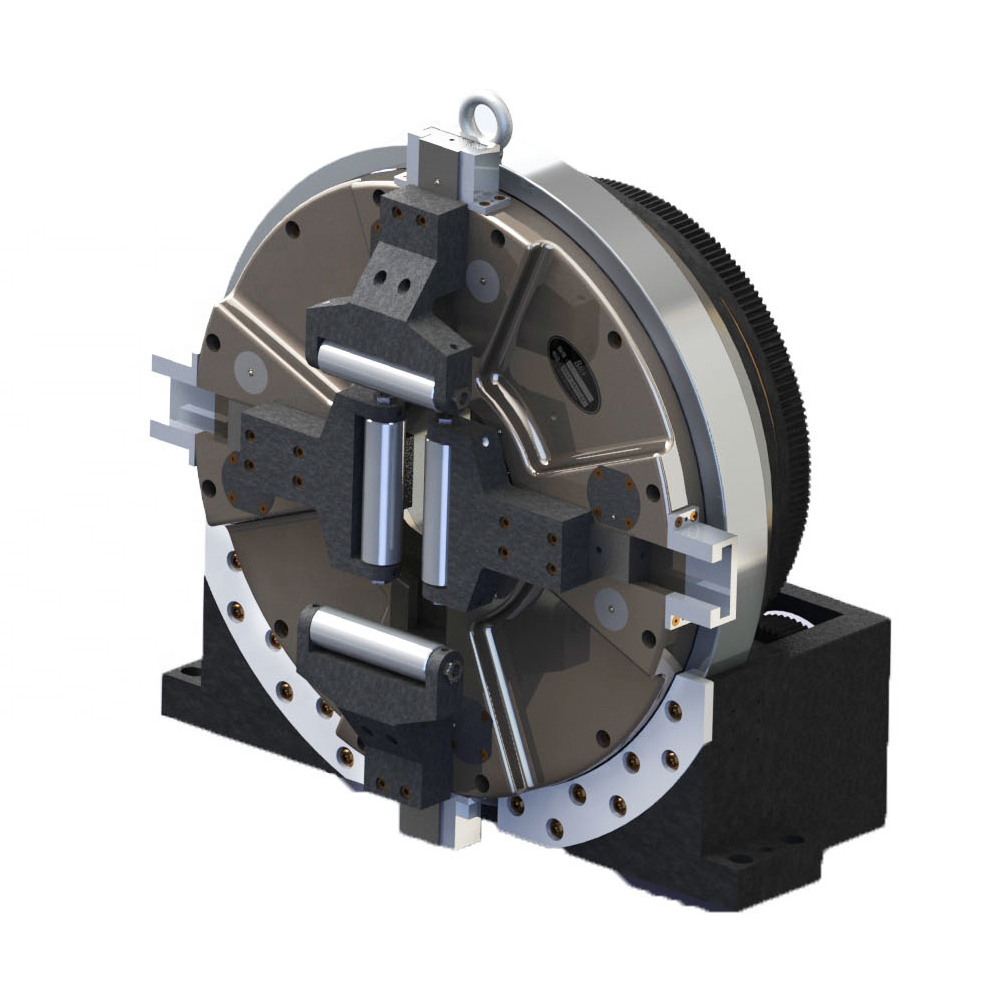

Особое значение имеет конструкция зажимного механизма и опорных элементов: в процессе обработки труба не статична, а совершает вращательное и поступательное движение, при котором необходимо обеспечить соосность и исключить биение.

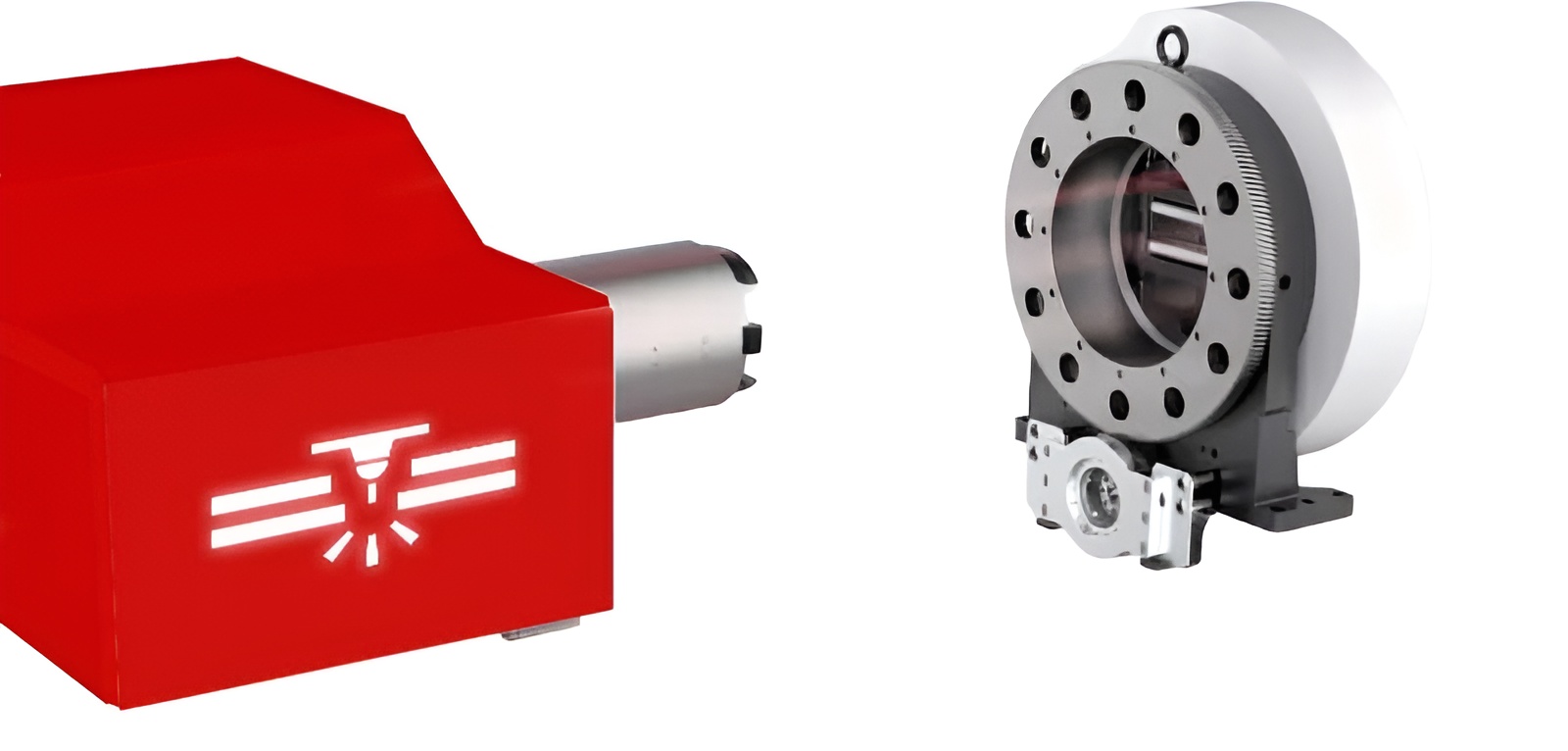

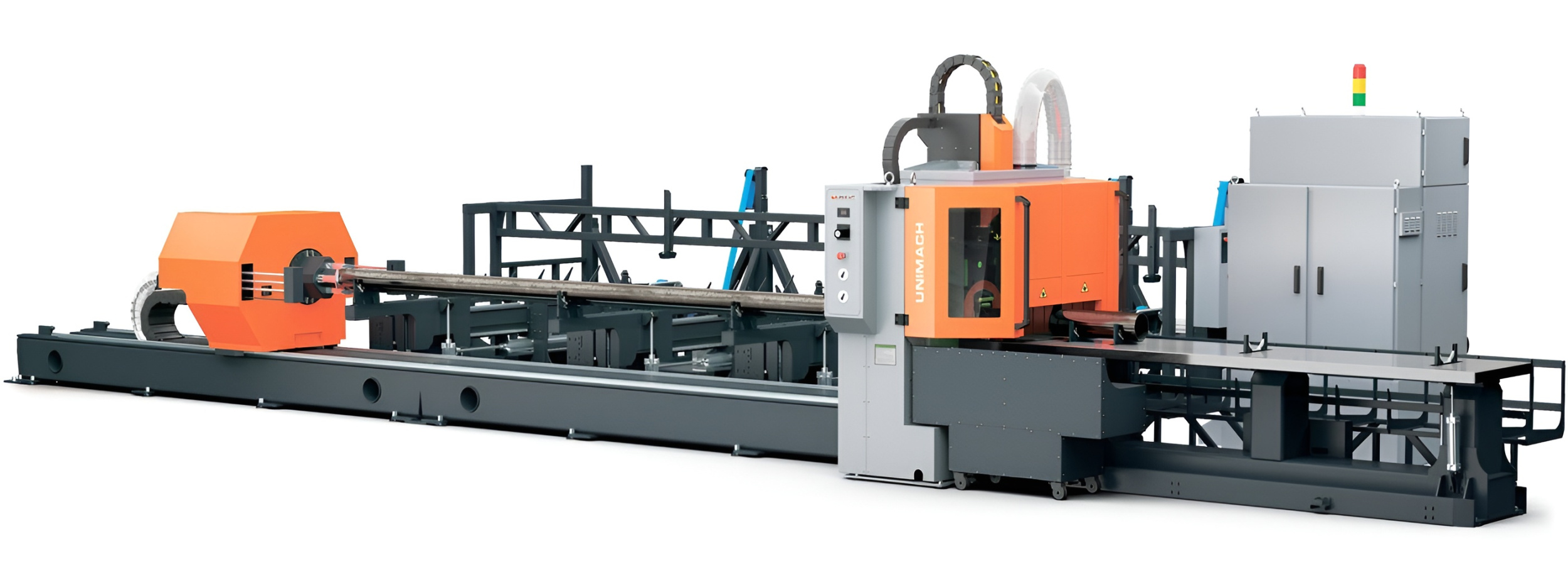

Наибольшее распространение получили двухпатронные станки. В их схеме первый патрон выполняет захват и подачу заготовки, а второй — её поддержку и стабилизацию. Такая конфигурация обеспечивает высокую точность обработки, что делает её наиболее распространённым решением на рынке. Для более простых задач, особенно при работе с короткими заготовками и пониженными требованиями к сложности обработки, применяются однопатронные варианты.

Труборезы различаются по уровню автоматизации технологического процесса. Можно выделить три основных типа:

• Ручные. Применяются в мелкосерийном производстве и цехах. Резка является автоматической, однако загрузка заготовок и выгрузка готовых деталей осуществляются оператором.
• Полуавтоматические. Используются на серийных участках. Оснащены механизированной системой подачи, что повышает производительность при сохранении гибкости.
• Автоматические. Характерны для крупносерийного и массового производства. Труборез интегрирован в автоматизированную линию, которая выполняет загрузку пачек труб, резку, удаление готовых деталей и сортировку отходов.

Преимущества лазерного трубореза с ЧПУ

Преимущества лазерного трубореза с ЧПУ проявляются прежде всего там, где важны точность, скорость и стабильное качество трубных деталей в серии.

Высокая точность и повторяемость

• ЧПУ синхронизирует подачу, вращение трубы и движение головы, поэтому геометрия реза стабильно совпадает с программой.
• Это особенно важно для узлов, где детали должны сходиться без «подгонки» на сборке.

Резка и обработка за один установ

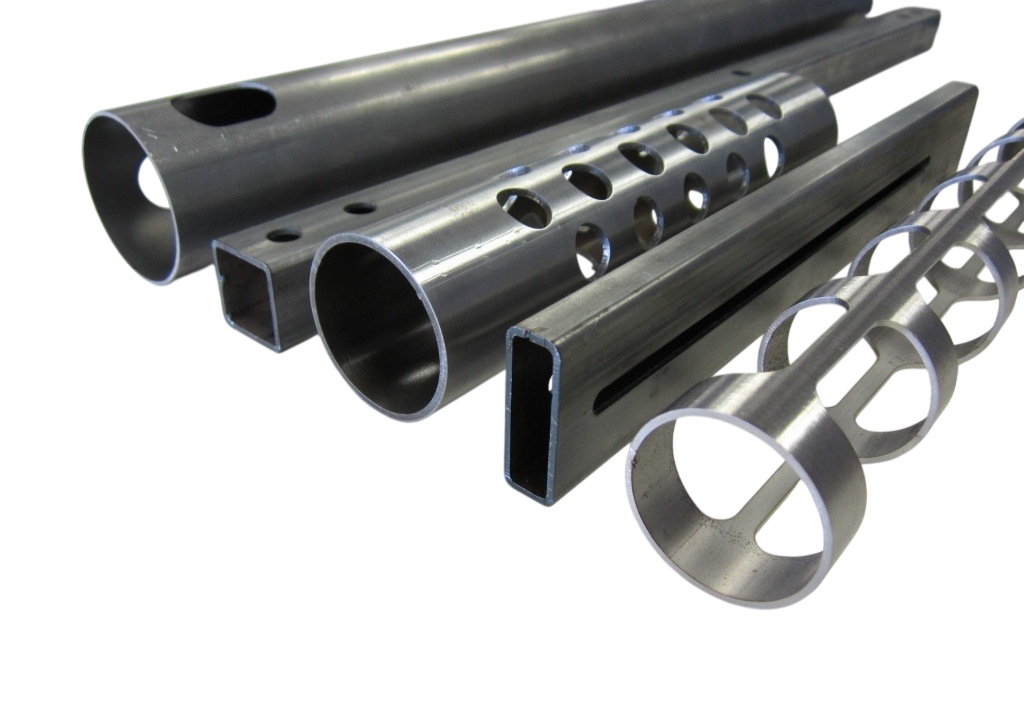

• Торцовка, рез под углом, отверстия, пазы, фигурные вырезы («седла» под стыковку) выполняются в одном цикле без смены базирования.
• Меньше ошибок от переустановки и ручной разметки.

Качество кромки и минимальная постобработка

• Обычно меньше заусенцев и деформаций, чем при механической резке и тем более при плазме/газе.
• Часто деталь можно сразу отправлять на сборку/сварку.

Сложная геометрия без изготовления шаблонов

Высокая производительность на типовых задачах

• Быстрое позиционирование и высокая скорость реза.
• Выгодно для серийного и мелкосерийного производства.

Экономия материала и снижение брака

• Оптимизация раскроя уменьшает отходы.
• Меньше «человеческого фактора» и ошибок разметки → ниже процент брака.

Удобство интеграции в цифровое производство

• Работа по CAD/CAM-моделям, импорт DXF/STEP (в зависимости от ПО), библиотеки типовых соединений.
• Возможна маркировка деталей, учёт, подготовка данных для сборки.

Технические характеристики труборезного станка

1) Обрабатываемые заготовки

• Тип профиля: круглая труба, квадрат/прямоугольник, овал, D-профиль (зависит от оснастки).
• Диапазон размеров: для круглых труб: мин./макс. диаметр, мм; для профильных: мин./макс. сторона, мм.
• Максимальная длина заготовки.
• Максимальная масса заготовки (или допустимая нагрузка на зону подачи).
• Толщина стенки / максимальная толщина реза (зависит от материала и мощности источника).

2) Режущая часть и источник

• Тип лазера.
• Мощность источника, кВт.
• Режущая голова: автофокус/ручной фокус, наличие датчика высоты.
• Режимы работы: резка, пробивка, (опционально) маркировка/гравировка.
• Используемые газы: кислород/азот/воздух; рабочее давление (в зависимости от схемы).

3) Оси и кинематика (ЧПУ)

• Число управляемых осей.
• Диапазон вращения патрона, скорость вращения.
• Точность позиционирования и повторяемость, мм.
• Максимальная скорость перемещений (подачи/холостые перемещения), м/мин.

4) Система зажима и подача

• Количество патронов.
• Тип патронов: пневматические/серво, скорость зажима, диапазон зажима.
• Наличие люнетов/поддержек (фиксированные или подвижные) для тонкостенных и длинных труб.
• Минимальный остаток (хвост) — длина неиспользуемого конца трубы после резки (важный параметр экономичности).
• Тип загрузки: ручная / полуавтомат / автоматическая (магазин, пакетная подача).

5) ПО и функции

• Система ЧПУ и CAD/CAM: поддерживаемые форматы (DXF, STEP и др.).
• Автопоиск кромки/центра, (иногда) поиск сварного шва.

6) Инженерные системы и эксплуатация

• Потребляемая мощность, кВт.
• Электропитание: 380 В, 50 Гц (типично).
• Система охлаждения (чиллер): мощность, температурный диапазон.
• Вытяжка/фильтрация дыма и пыли: производительность, м³/ч.
• Габариты и масса станка, требования к фундаменту/площади.

Как выбрать труборез с ЧПУ для производства

В первую очередь труборез с ЧПУ подбирают, соотнося рабочий диапазон станка с реальной номенклатурой продукции. Диаметры (или размеры профиля) и максимально допустимая длина заготовки должны иметь запас относительно типовых деталей. Иначе любые «нестандартные» позиции будут приводить к обходным решениям — применению оправок, переходников, ручной подрезке, дополнительным установам и, как следствие, потере точности и времени.

Не менее значимым фактором является система ЧПУ и программная среда. Практически полезное ПО для трубореза — это не просто «управление осями», а полноценная связка CAD/CAM: импорт моделей и автоматическая генерация траекторий, библиотека типовых соединений и корректная постобработка под конкретную кинематику станка. Когда файл можно загрузить напрямую из конструкторской системы, исчезает необходимость ручного «перекодирования» деталей, резко снижается риск ошибок и заметно сокращается время технологической подготовки.

Отдельного внимания заслуживают функции симуляции: проверка столкновений, контроль выхода за пределы ходов, оценка последовательности прожигов и резов, а также мониторинг процесса в реальном времени — всё это помогает заранее исключить конфликтные ситуации и оптимизировать маршрут луча.

Для технолога и производства в целом критична скорость переналадки и устойчивость к частой смене изделий. Современные труборезы с ЧПУ оснащаются автоматическим центрированием и выравниванием трубы, адаптивной фокусировкой, контролем высоты, а также алгоритмами компенсаций (включая работу с профилем и возможной овальностью/допусками проката). Это особенно важно в мелкосерийном и проектном производстве: когда номенклатура меняется постоянно, именно время подготовки и перенастройки начинает формировать себестоимость не меньше, чем скорость реза.

Отдельный блок — инфраструктура эксплуатации. Станок должен быть совместим с имеющимися у предприятия системами подачи технологических газов (кислород, азот, иногда воздух), системой охлаждения источника и вытяжной вентиляцией/фильтрацией. Для волоконных лазеров требования к стабильному охлаждению и контролю температуры оптики, как правило, выше, зато они выигрывают по КПД, динамике и экономике на большинстве задач трубной резки. Важно заранее проверить доступное давление и производительность газовой магистрали, возможности компрессорного хозяйства, а также соответствие электросети (мощность, качество питания, заземление).

Наконец, при выборе стоит оценивать не только «паспорт», но и реальную кинематическую и метрологическую базу станка: класс сервоприводов, редукторы, датчики обратной связи, жёсткость станины, стабильность патронов и наличие поддержек/люнетов для длинных и тонкостенных труб. Именно эти элементы определяют, насколько уверенно оборудование держит геометрию на серии и обеспечивает повторяемость порядка ±0,01–0,05 мм (в зависимости от класса станка, режима резки, толщины стенки и условий эксплуатации).

Купить труборез с ЧПУ — цена и условия поставки

Цена профессионального лазерного трубореза с ЧПУ формируется из целого ряда параметров: мощности лазерного источника, степени автоматизации, поддерживаемых типов труб и профилей, размеров рабочего диапазона, а также комплектации станка (патроны, поддерживающие люнеты, система автоподачи, опции маркировки и т.д.). Поэтому стоимость промышленных решений может заметно отличаться: базовые модели с диапазоном диаметров под типовые задачи и мощностью порядка 1–3 кВт обычно находятся на уровне нескольких миллионов рублей, тогда как высокопроизводительные комплексы с расширенными возможностями, крупными рабочими длинами и автоматической загрузкой/разгрузкой могут стоить десятки миллионов рублей.

Планируя покупку трубореза, важно оценивать не только цену станка, но и полную стоимость владения: затраты на доставку и монтаж, пусконаладку, обучение операторов и обслуживающего персонала, расходные материалы и защитные элементы, а также программное обеспечение и CAM-модуль для подготовки управляющих программ.

Компания «ПроТехнологии» сопровождает проект на всех этапах — от подбора конфигурации и проектирования технологической ячейки под номенклатуру предприятия до ввода оборудования в эксплуатацию, пусконаладочных работ и сервисной поддержки в течение гарантийного периода.
