Специалисты компании ООО "ПроТехнологии", по запросу заказчика, разработали и внедрили уникальный "Автоматический заточной комплекс по производству режущего полотна для отрезных ножей из рулона". Уникальность данного комплекса заключается в том, что подобные изделия не изготавливаются на территории РФ, а импортируются из других стран. Данный комплекс является наглядным материальным примером импортозамещения, как в области машиностроения, так и в области производства отрезных "гребешковых ножей" для хлеборезных машин.
Заказчик является крупным поставщиком запчастей для хлеборезных машин. Он обратился к нам с просьбой разработать станок для производства "гребешковых ножей" из рулона и предоставил нам итоговые детали (ножи) в качестве Технического Задания. Наши специалисты проработали несколько концептуальных вариантов установки и согласовали с заказчиком наиболее оптимальный вариант.

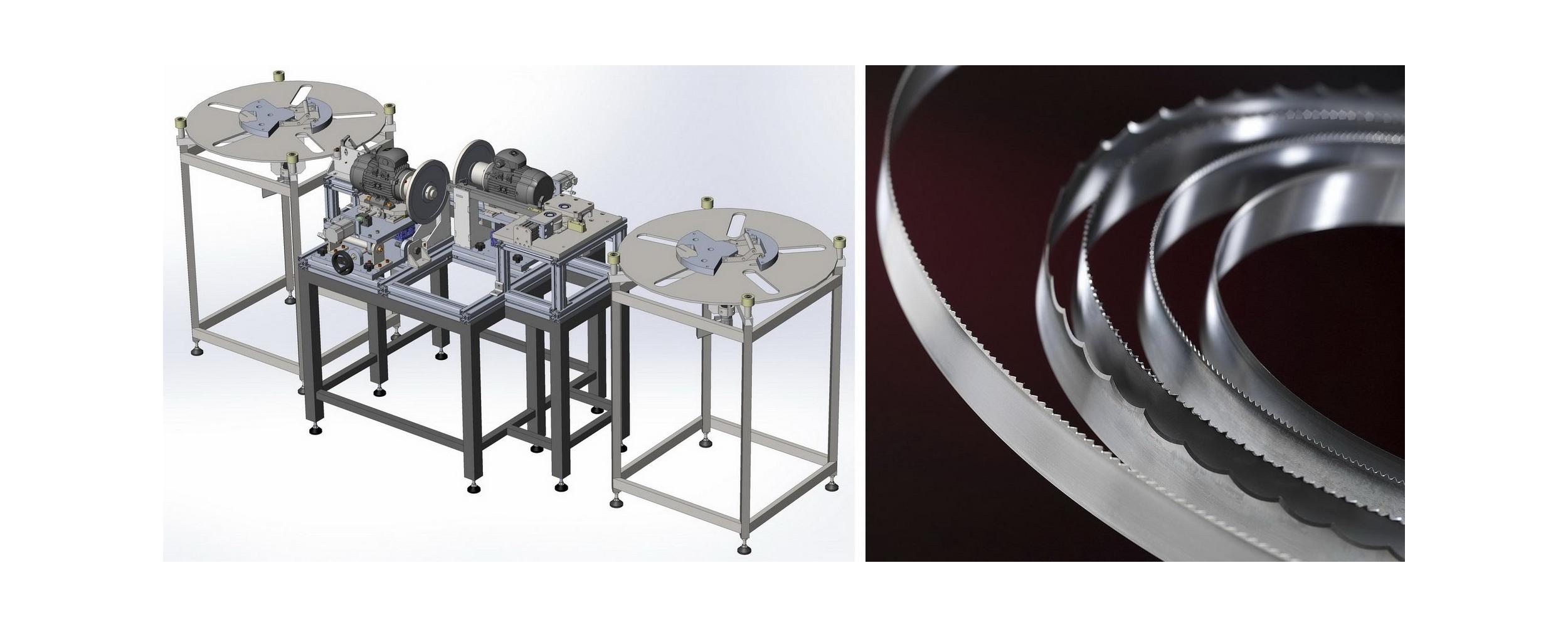

В итоге был разработан и изготовлен следующий "Автоматический заточной комплекс". Заточной комплекс позволяет производить режущее полотно для отрезных "гребешковых ножей" с разной величиной и геометрией зуба. Геометрия зуба ножа формируется заточными кругами, установленными в шпиндели. Система управления автоматического комплекса позволяет отрегулировать, определяет и контролирует:
- шаг зуба;
- количество зубьев на ноже;
- длину ножа;
- количество ножей;
- глубину заточки;
- скорость подачи заточных кругов.
В состав автоматического заточного комплекса входят:
- вертикальное разматывающее устройство;
- шпиндельный узел;
- устройство подачи полотна;
- вертикальное наматывающее устройство;
- система подачи и очистки СОЖ.
В целом, производственный процесс сводится к следующим действиям оператора:
1. оператор устанавливает рулон на вертикальное разматывающее устройство;
2. пропускает полотно через жёсткий направляющий ручей шпиндельного узла и подающее устройство;
3. закрепляет полотно в наматывающем устройстве;
4. устанавливает нужные шлифовальные диски;
5. задаёт или выбирает программу обработки ножей с нужным профилем зуба;
6. запускает автоматический цикл обработки.
"Автоматический заточной комплекс" самостоятельно изготовит заданное количество ножей и остановится. Затем заточенное полотно относится на пост резки, и нарезается в размер.
Таким образом реализован полный цикл изготовления "гребешковых ножей" разных типоразмеров, что избавляет заказчика от необходимости импортировать данный вид расходных запчастей для хлеборезных машин.
