15 ноября 2021

Производственной компанией ПРОТЕХНОЛОГИИ изготовлен листоштамповочный автоматический комплекс

Специалисты компании ООО «ПРОТЕХНОЛОГИИ» разработали и запустили листоштамповочный автоматический комплекс для работы с рулонами шириной до 650 мм и толщиной до 3,5 мм.

Комплекс состоит из:

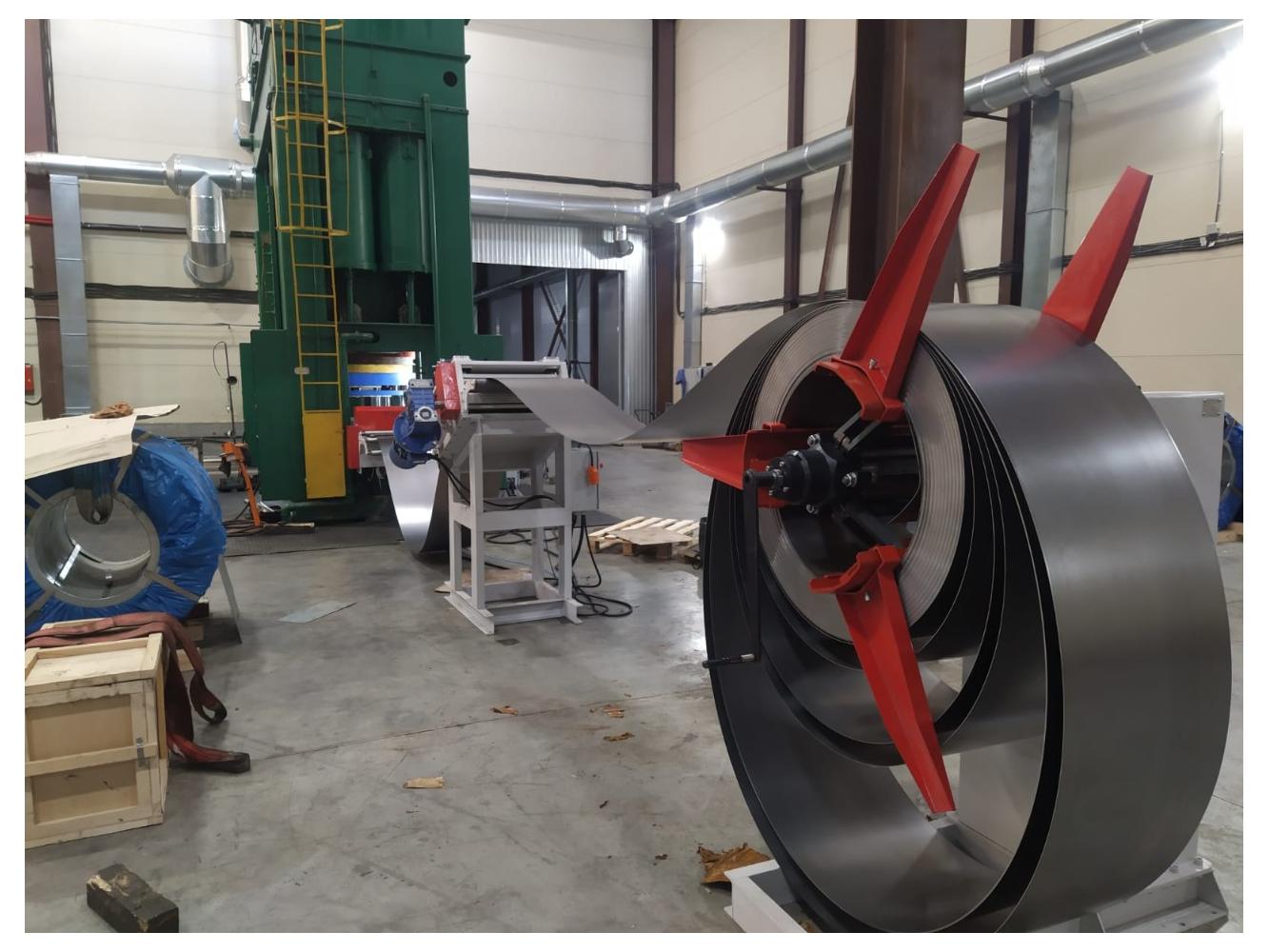

1. Неприводное разматывающее устройство — Р-650Р

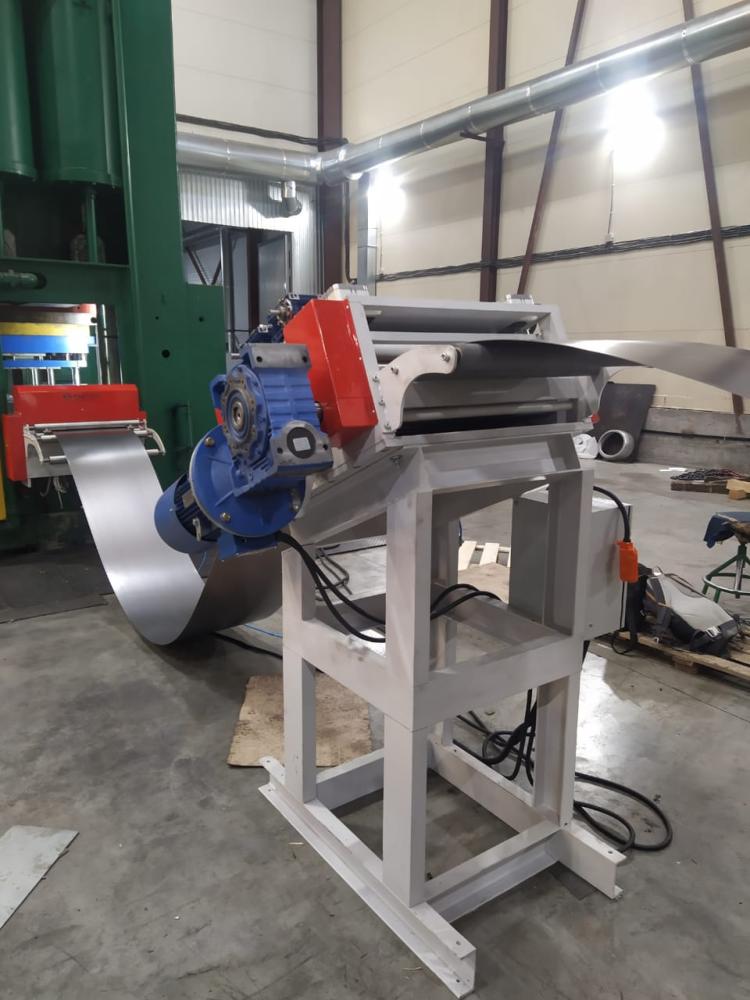

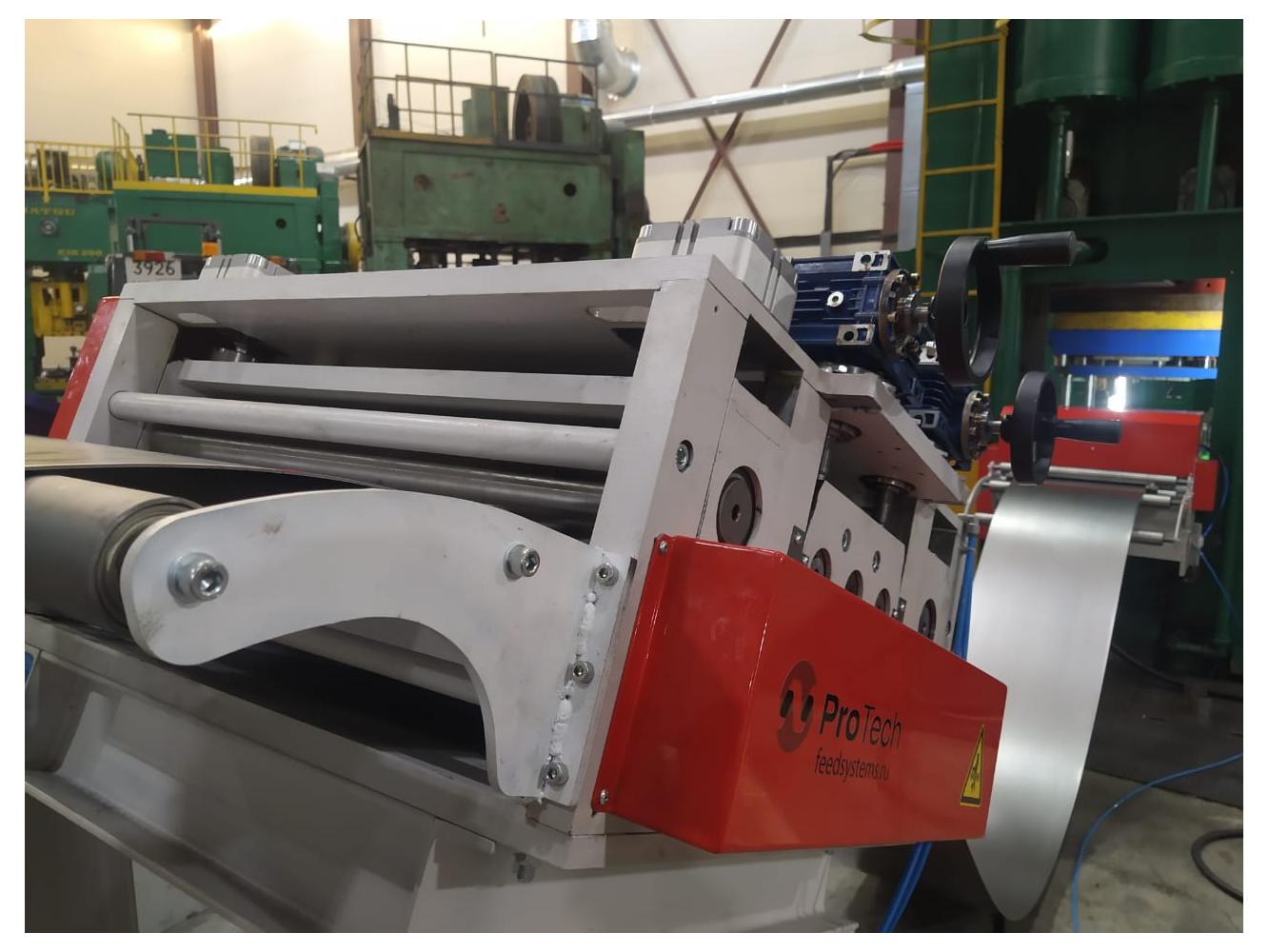

2. Устройство правки металла — УПМ-650

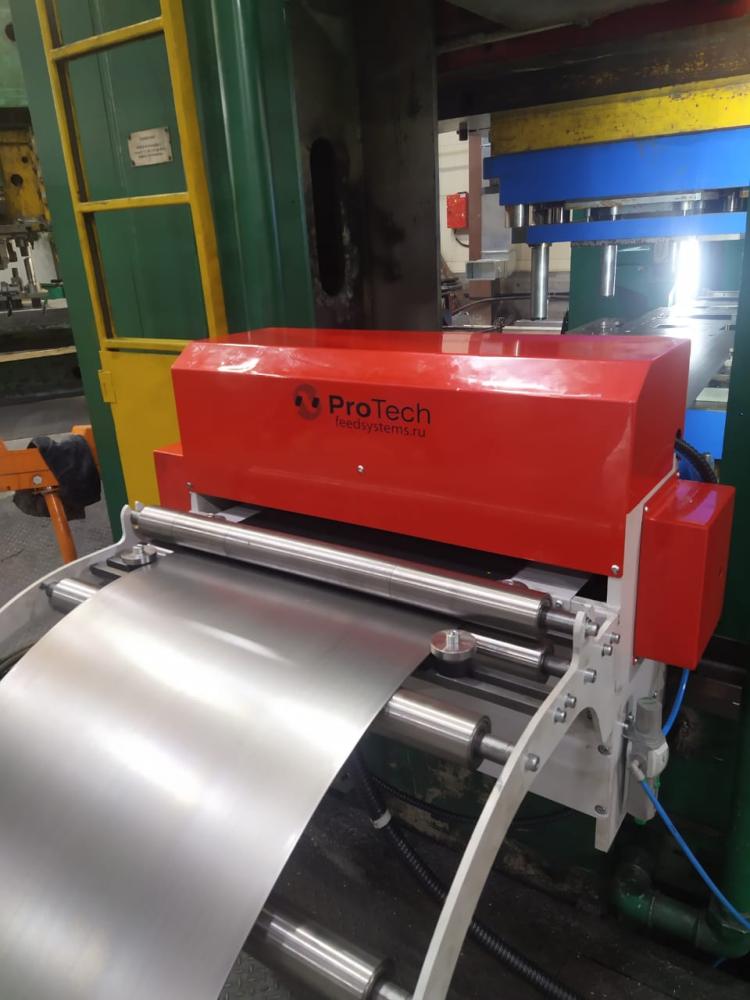

3. Валковая подача — ВП-650
4. Пресс (250 тонн)

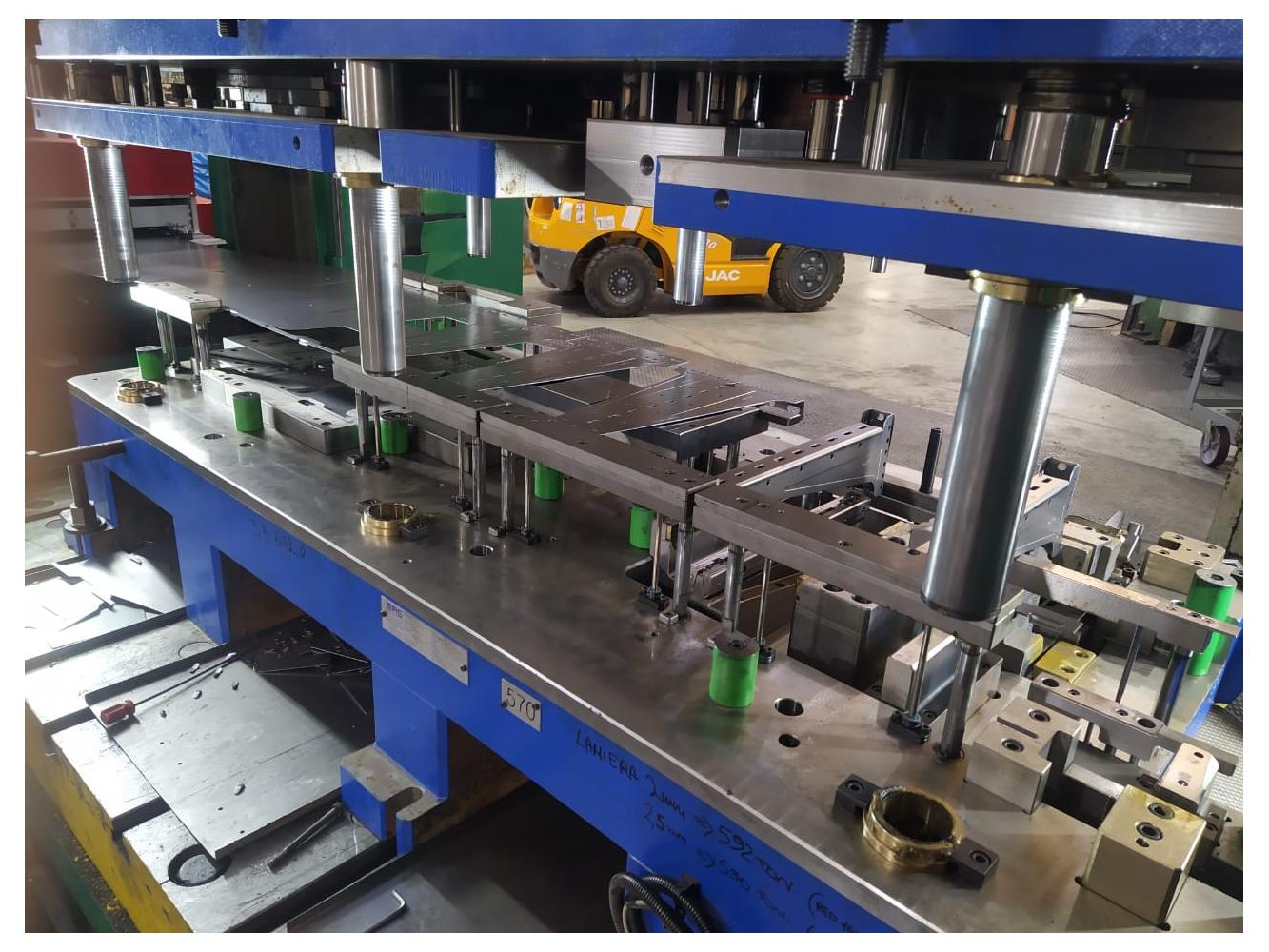

5. Многооперационный штамп

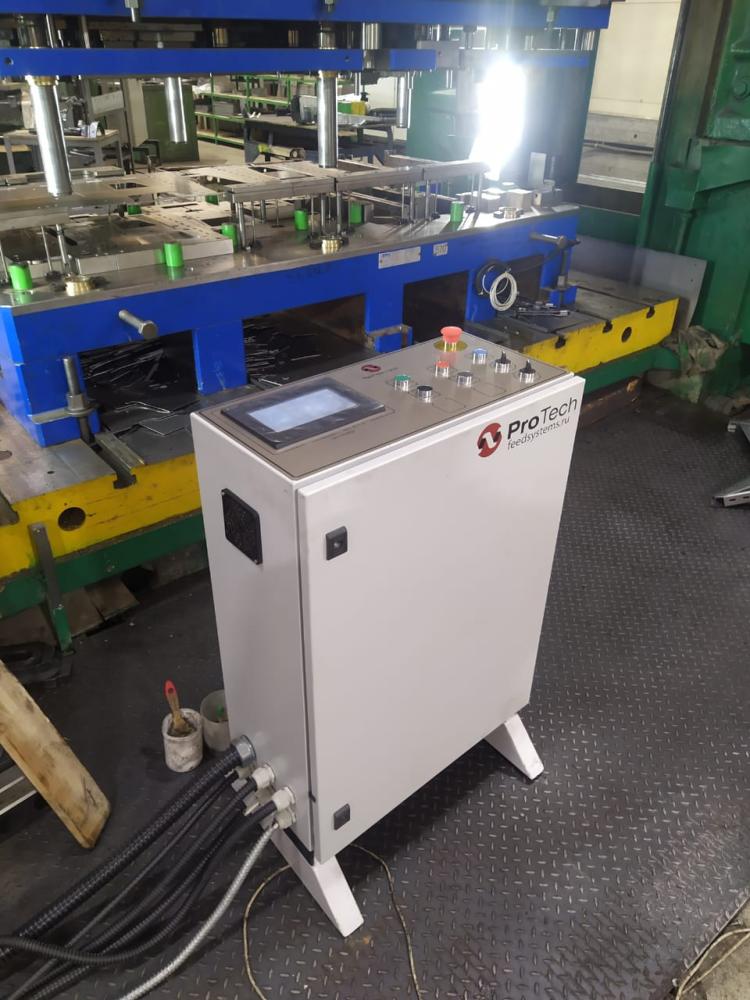

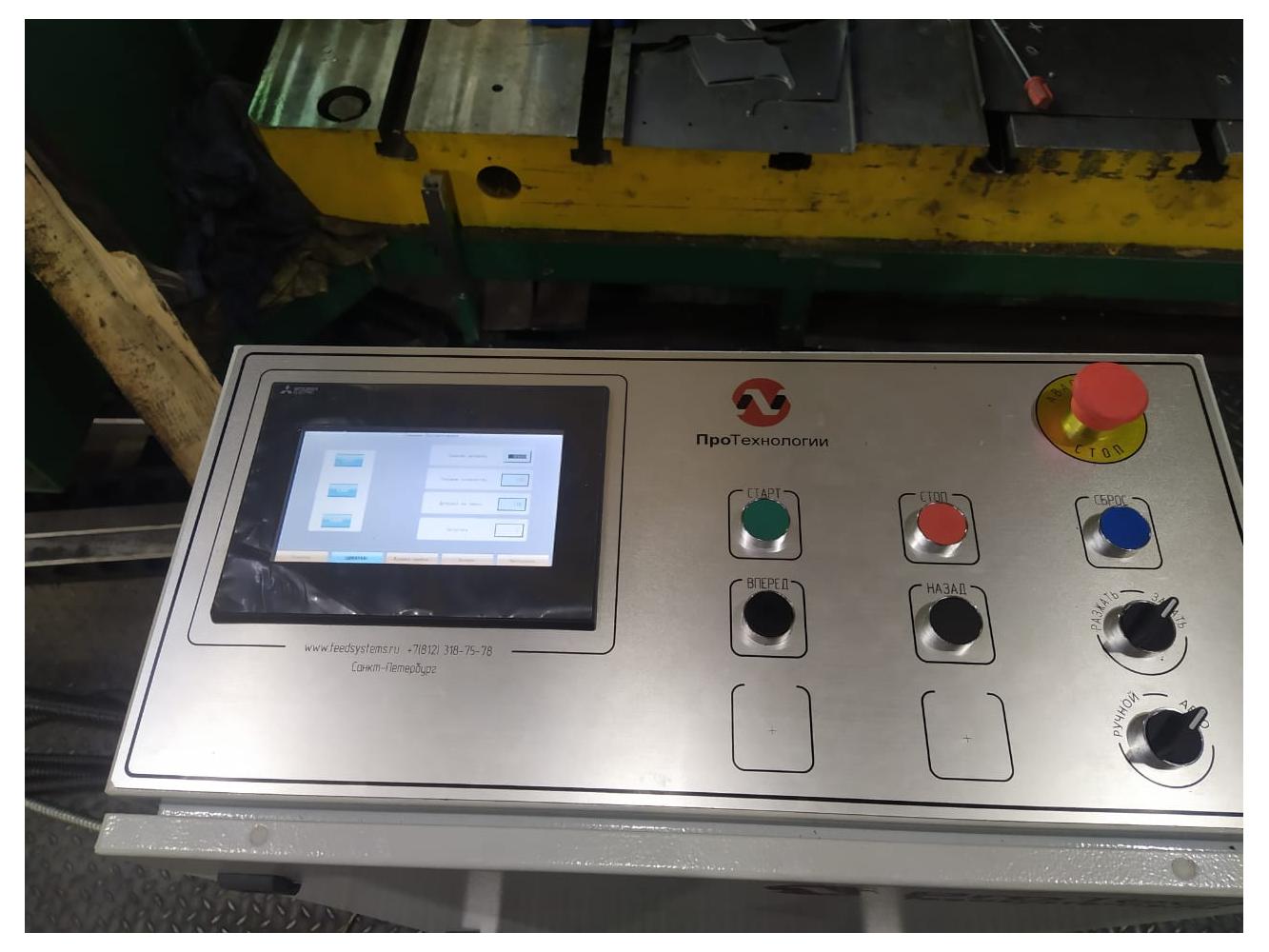

Система управления валковой подачи является сердцем всего листоштамповочного комплекса и обеспечивает синхронную работу каждой единицы оборудования для непрерывного процесса штамповки деталей в автоматическом режиме.

Особенностью этого проекта является многооперационный штамп с ловителями, для корректной работы которого требовалось синхронизировать и отладить работу валковой подачи — размыкать валки и освобождать ленту по программному циклу, для того чтобы ловители успели спозиционировать ленту в рабочей зоне штампа.

В результате листоштамповочный комплекс в автоматическом режиме изготавливает деталь сложной геометрии «кронштейн стеллажа для крепления полок». Деталь предполагает следующие технологические переходы: раскрой геометрии заготовки; перфорация заготовки; финишная гибка детали.

Данная технологическая концепция позволяет совместить все технологические переходы для получения готового изделия в одном комплексе, что дает возможность рационально использовать производственное пространство, оборудование и рабочую силу.
