27 мая 2021

Разработка и внедрение технологии обратного глубокого растачивания корпусов гидроцилиндров на станке глубокого сверления и растачивания итальянской фирмы TACCHI

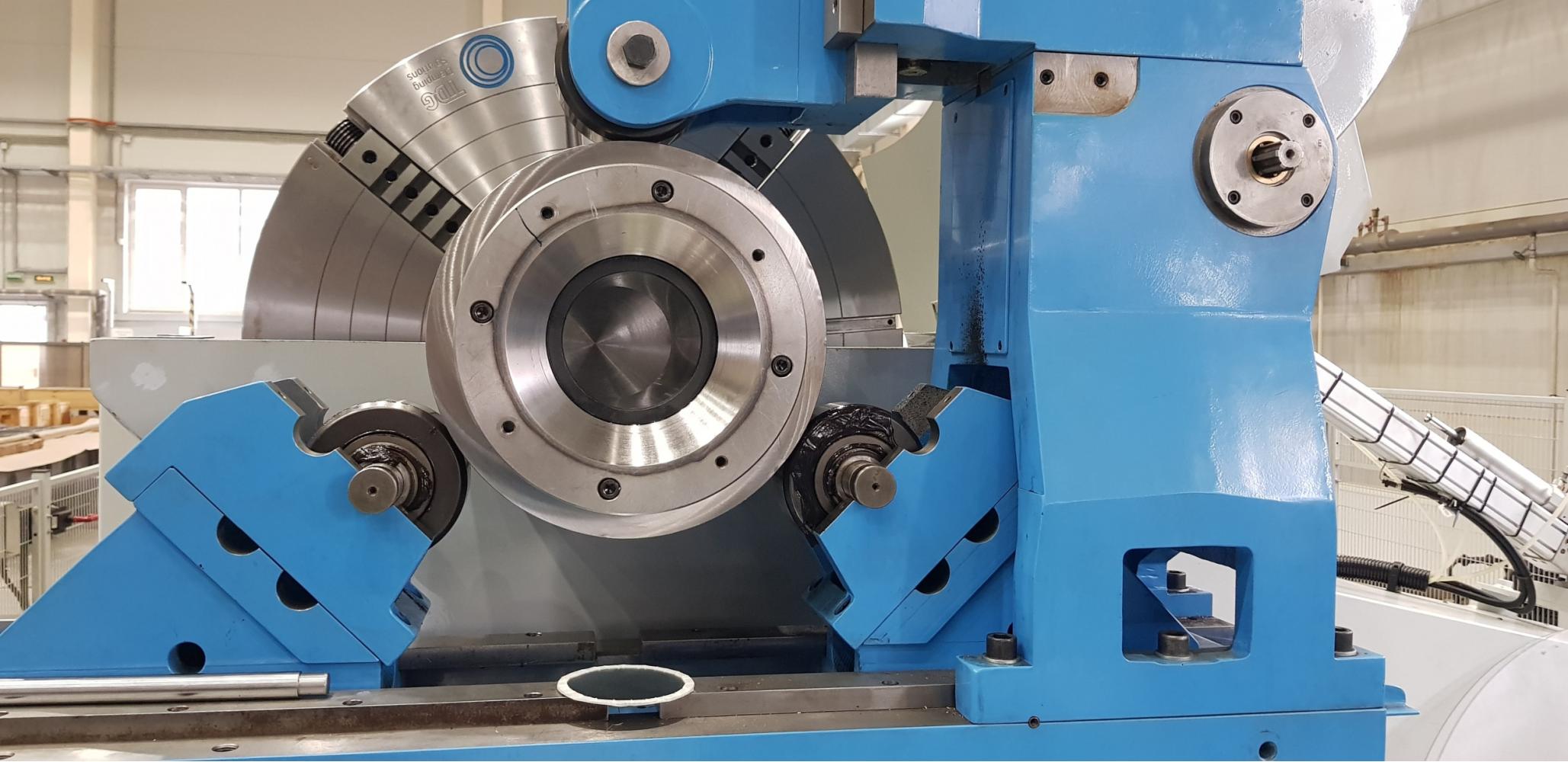

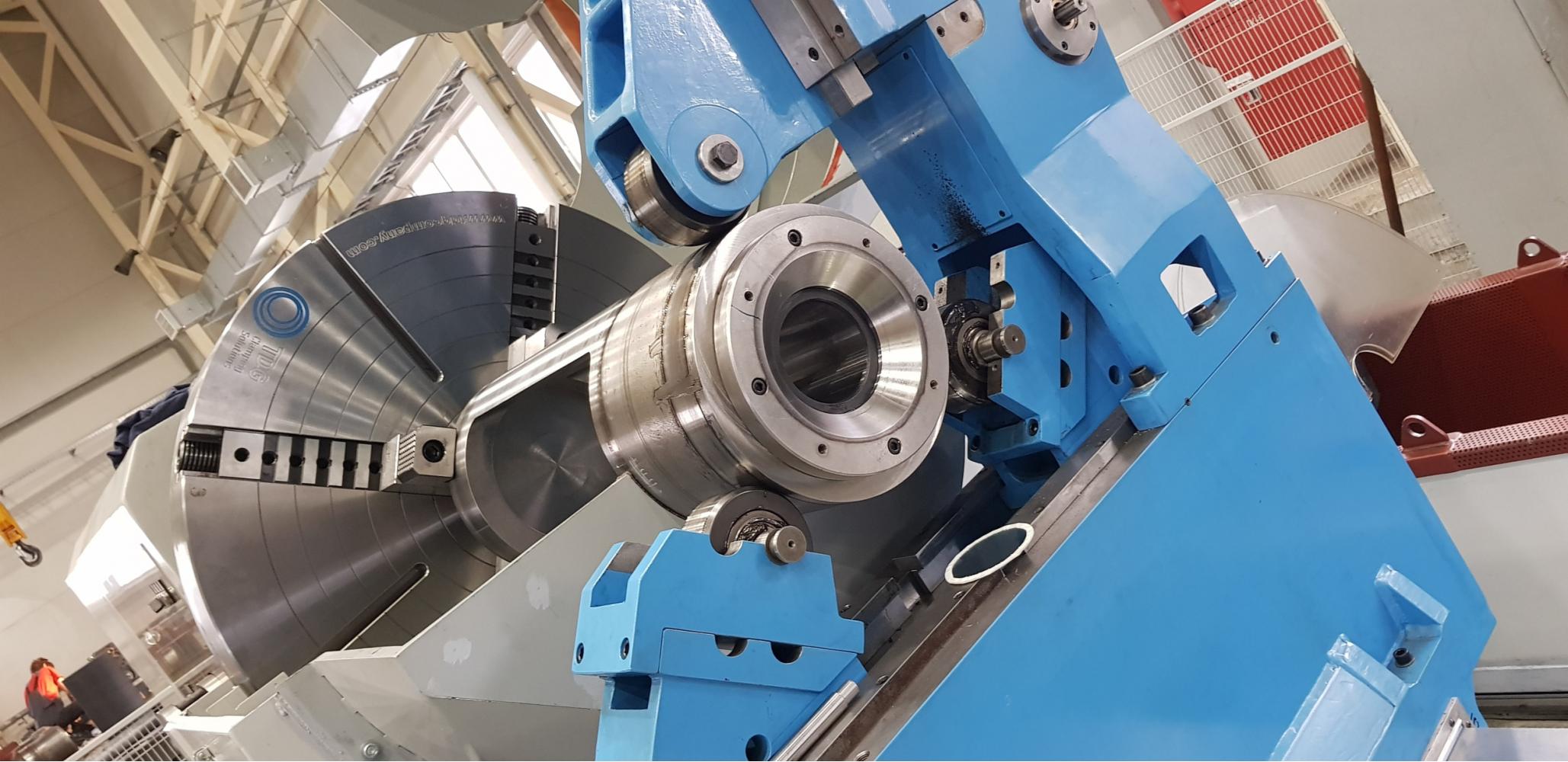

Инженерно-технологическим отделом АО «ПроТехнологии» была разработана и изготовлена специальная оснастка «латерна» для выполнения операций обратного глубокого растачивания отверстий в корпусах гидроцилиндров и доработан защитный кожух патрона.

В ходе внедрения технологии специалистами АО «ПроТехнологии» были отработаны приемы наладки станка, написана управляющая программа, определены рабочие режимы резания.

По результатам внедрения технологии, были произведены операции обратного глубокого растачивания на 3-х трубных заготовках из стали 12×18Н10Т длиной 4000–5000 мм, диаметром 160 мм с внутренним отверстием 107 мм.

Обработка производилось в 2-х вариантах:

  • с вращением инструмента и неподвижной заготовкой,
  • с вращением заготовки и неподвижным инструментом.

Растачивание выполнялось в 2 этапа: первый — до 113 мм, второй до — 120 мм, использовался специальный инструмент немецкой фирмы BOTEK.

Результаты обработки контролировались на измерительном стенде в ОТК заказчика. Прямолинейность расточенных отверстий составила от 0,08 до 0,1 мм на метр длины заготовки.

По окончании внедрения, специалисты АО «ПроТехнологии» провели обучение персонала заказчика по работе на станке.

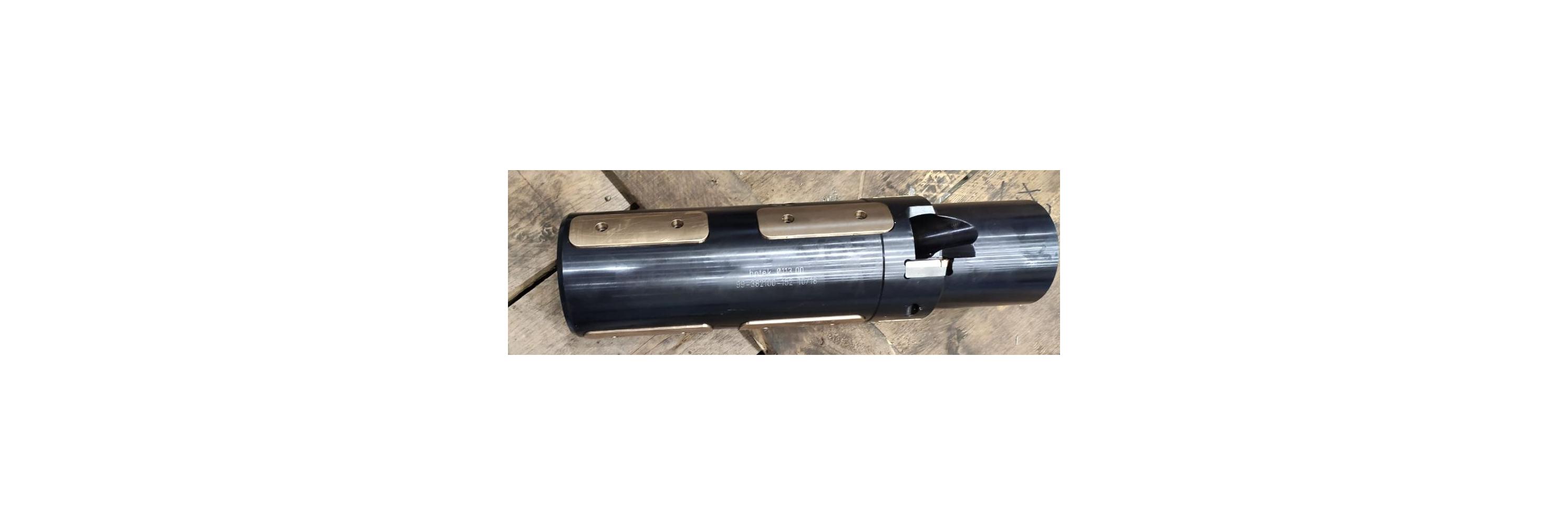

Расточная головка-min.jpg

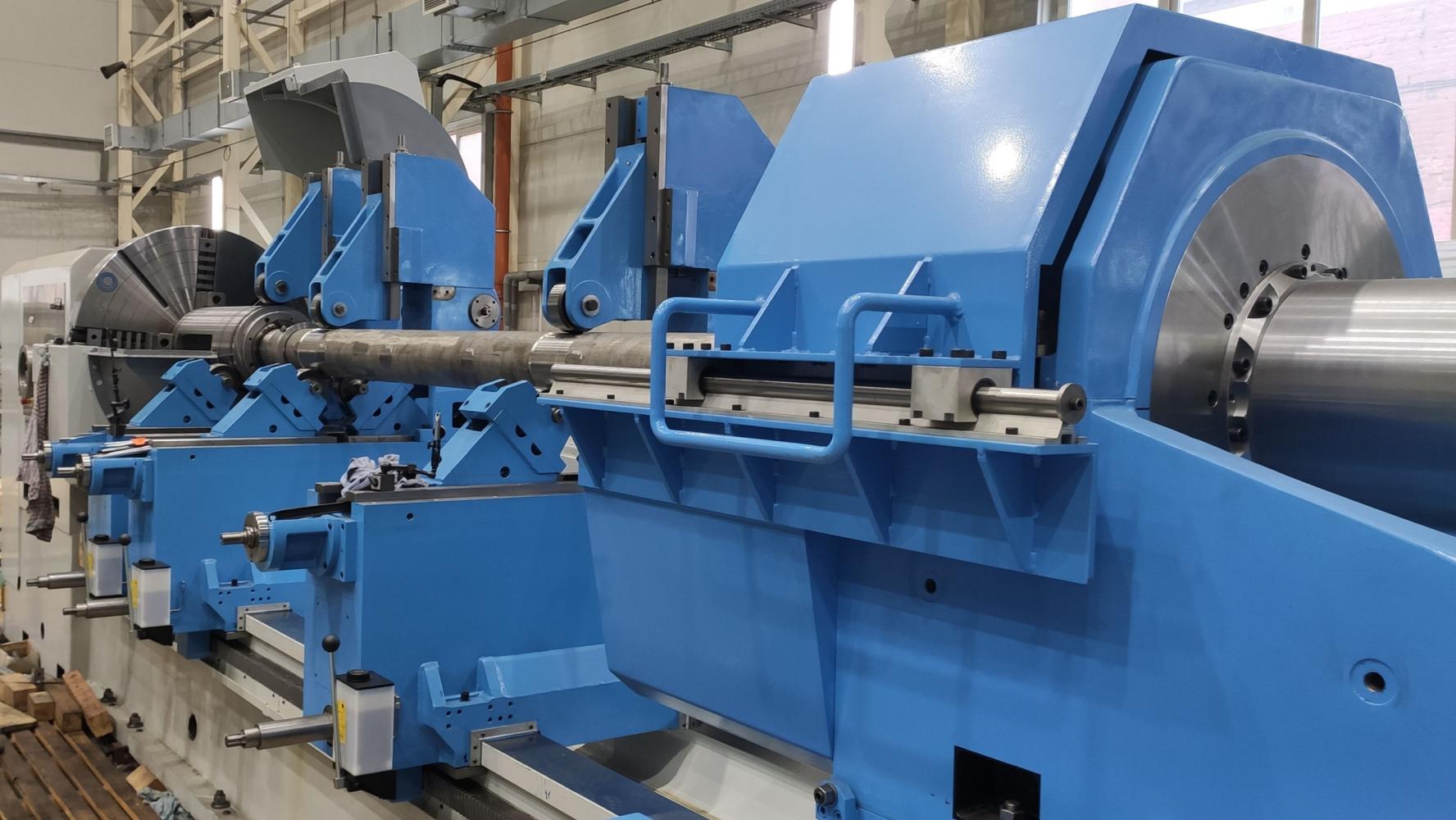

Станок Tacchi с установленной деталью-min.jpg

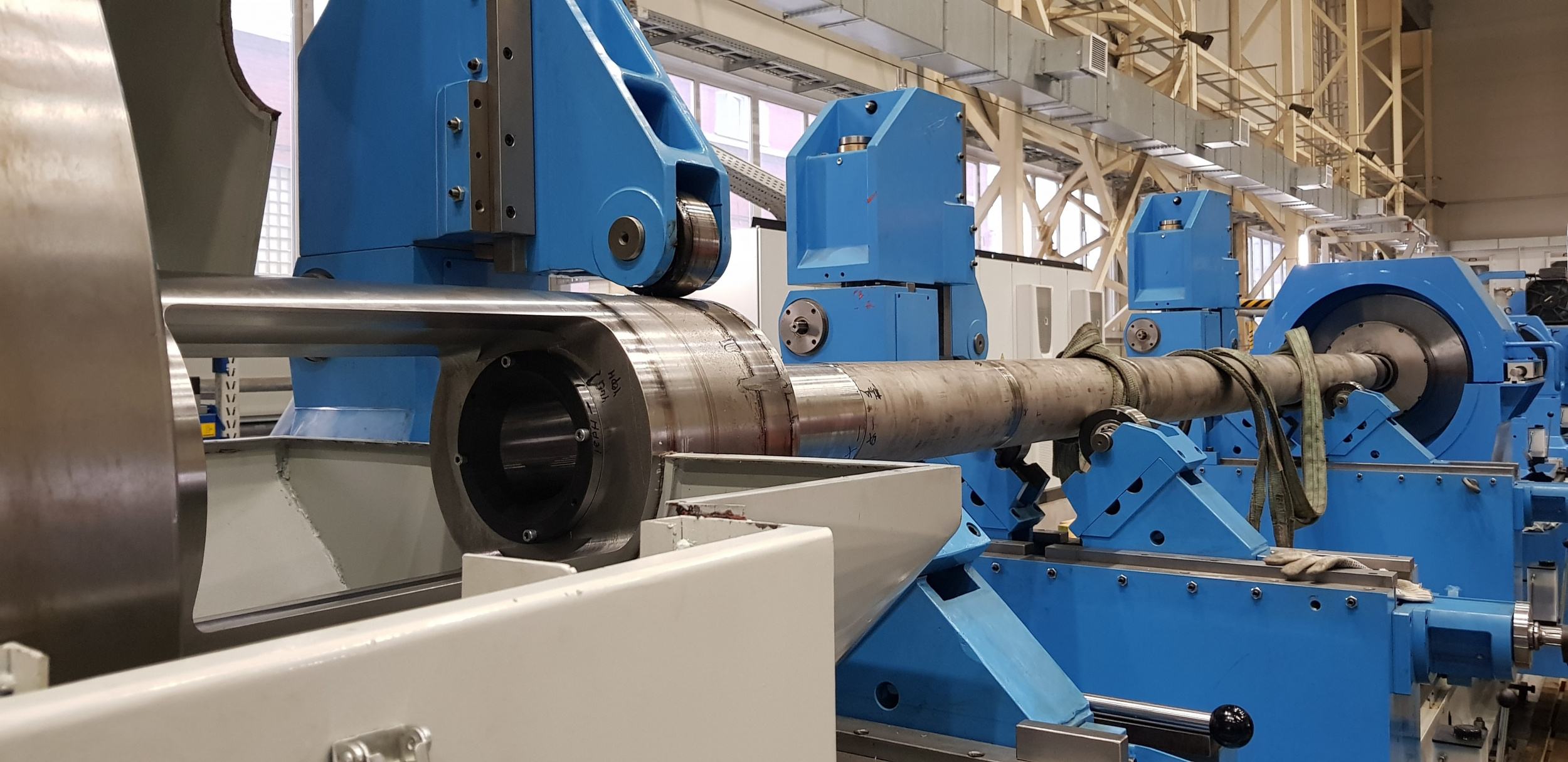

Установка детали-min.jpg

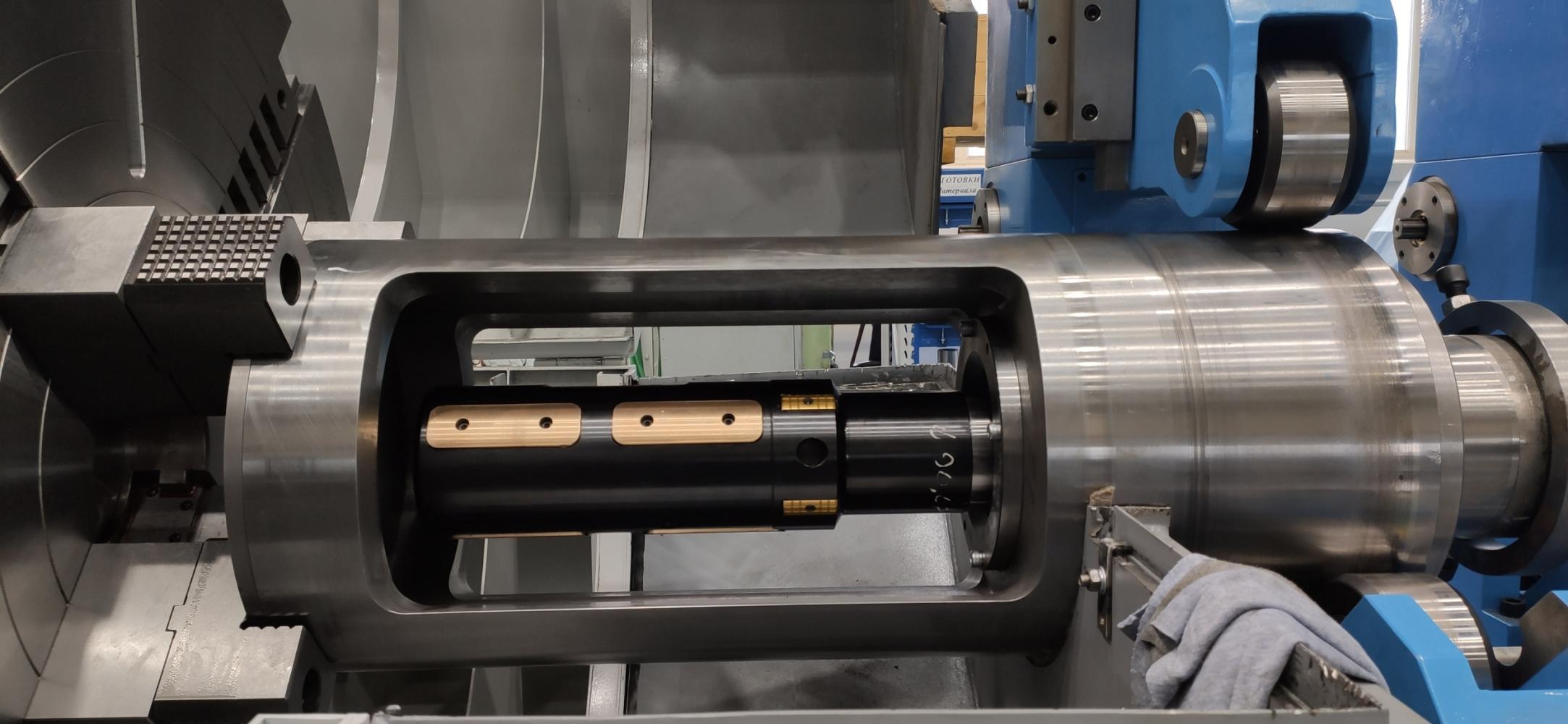

Установленная оснастка-min.jpg
