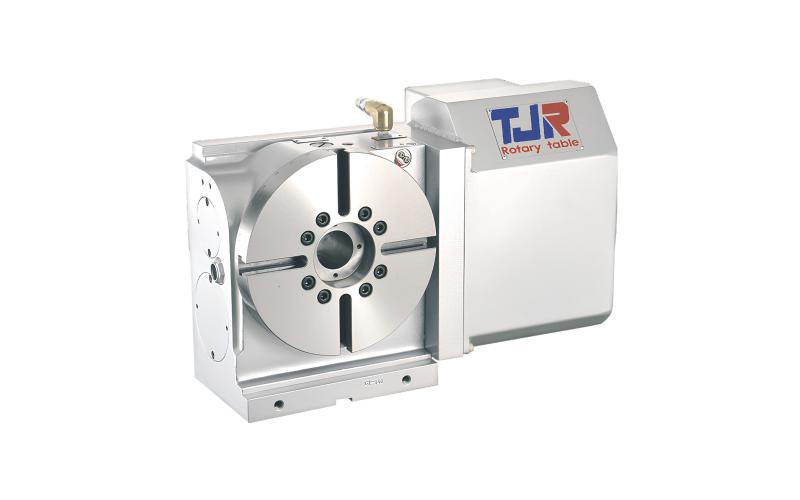

Поворотные столы с пневматическим механизмом фиксации TJR AR-210R
Станок в наличии
Модель AR-210 с пневматическим механизмом фиксации идеально подойдёт для обработки небольших заготовок из цветных материалов (при точности позиционирования 20 уг./сек).
1 080 000 руб.
Цена указана за базовую комплектацию с учетом всех налогов и стоимости доставки до склада в Петербурге.
Лизинг и кредит
Технические характеристики
TJR AR-210R
Модель AR-210 с пневматическим механизмом фиксации идеально подойдёт для обработки небольших заготовок из цветных материалов (при точности позиционирования 20 уг./сек).
Характеристики
| Диаметр планшайбы, мм | 210 / 250 |
| Диаметр центрального отверстия стола, мм | 67 |
| Внутренний диаметр, мм | 40H7 |
| Диаметр сквозного отверстия, мм | 40 |
| Высота центров (вертикаль), мм | 160 |
| Высота центров (горизонталь), мм | 152 / 160 |
| Ширина паза, мм | 12H7 |
| Размер Т-паза, мм | 18h7 |
| Дискретность, град. | 0.001 |
| Точность позиционирования, сек | 20 |
| Повторяемость, сек | 6 |
| Тормоз система (Пневматика), Кг/см | 6 |
| Зажимной момент, Кг-м | 31 |
| Модель мотора | αiF4 / αiF8 / ßiS8 |
| Коэффициент снижения скорости | 1：90 |
| Максимальная скорость вращения стола, об/мин | 44.4 *(33.3) |
| Допустимая инерционная нагрузка, Кг.см.сек | 8.3/11.7 |
| Максимальный вес заготовки (вертикальный), кг | 75 |
| Максимальный вес заготовки с центром, кг | 150 |
| Максимальный вес заготовки (горизонтальный), кг | 150 |
| Максимальная нагрузка F, кгF | 1450 |
| Максимальная нагрузка FxL (осевая), кгF.м | 110 |
| Максимальная нагрузка FxL (радиальная), кгF.м | 31 |
| Прочность червяной передачи, Кг.м | 18 *(14.6) |
| Вес (без мотора), кг | 55 |
Комплектация TJR AR-210R
Стандартная комплектация
Поворотный стол AR-210R
Сервомотор Fanuc β8is (A06B-2075-B103)
Сервоусилитель Fanuc (A06B-6160-H002)
Комплект внутренних и наружных кабелей
Ручной трёхкулачковый патрон SK-7
Ручная задняя бабка TTJ-210
Производитель
Компания TJR специализируется на производстве поворотных столов 4-ая ось и наклонно-поворотных столов 4 и 5 ось. Опираясь на проверенные знания и опыт TJR предлагает разнообразные механизмы передачи вращения высокой точности и стабильности для удовлетворения различных потребностей.
