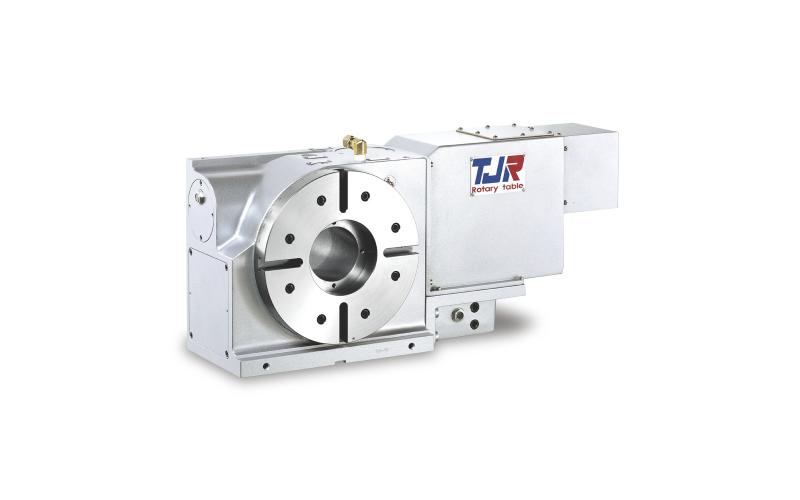

Поворотные столы с гидравлическим механизмом фиксации TJR HR-255R
Модель HR-255 с гидравлическим механизмом фиксации предназначена для обработки заготовок из стали и чугуна. Гидравлический тормоз по всей окружности стола отличается максимальной жесткостью и идеально подходит для тяжелых операций резания.
Технические характеристики
TJR HR-255R
Характеристики
| Диаметр планшайбы, мм | 255 |
| Диаметр центрального отверстия стола, мм | 110 |
| Внутренний диаметр, мм | 80H7 |
| Диаметр сквозного отверстия, мм | Big Bore 80 |
| Высота центров (вертикаль), мм | 160 |
| Высота центров (горизонталь), мм | 200 |
| Ширина паза, мм | 12H7 |
| Размер Т-паза, мм | 18h7 |
| Дискретность, град. | 0.001 |
| Точность позиционирования, сек | 15 |
| Повторяемость, сек | 6 |
| Тормоз система (Пневматика), Кг/см | 35 |
| Зажимной момент, Кг-м | 70 |
| Модель мотора | αiF8/ßiS8 |
| Коэффициент снижения скорости | 1：120 |
| Максимальная скорость вращения стола, об/мин | 33.3 *(25) |
| Допустимая инерционная нагрузка, Кг.см.сек | 20.3 |
| Максимальный вес заготовки (вертикальный), кг | 100 |
| Максимальный вес заготовки с центром, кг | 250 |
| Максимальный вес заготовки (горизонтальный), кг | 250 |
| Максимальная нагрузка F, кгF | 2000 |
| Максимальная нагрузка FxL (осевая), кгF.м | 150 |
| Максимальная нагрузка FxL (радиальная), кгF.м | 70 |
| Прочность червяной передачи, Кг.м | 55 *(19.5) |
| Вес (без мотора), кг | 109 |
Комплектация TJR HR-255R
Стандартная комплектация
Поворотный стол HR-255R
Сервомотор Fanuc β8is (A06B-2075-B103)
Сервоусилитель Fanuc (A06B-6160-H002)
Комплект внутренних и наружных кабелей
Ручной трёхкулачковый патрон SK-9
Ручная задняя бабка TTJ-255
Преобразователь пневматического давления в гидравлическое AHC-150
Производитель
Компания TJR специализируется на производстве поворотных столов 4-ая ось и наклонно-поворотных столов 4 и 5 ось. Опираясь на проверенные знания и опыт TJR предлагает разнообразные механизмы передачи вращения высокой точности и стабильности для удовлетворения различных потребностей.
