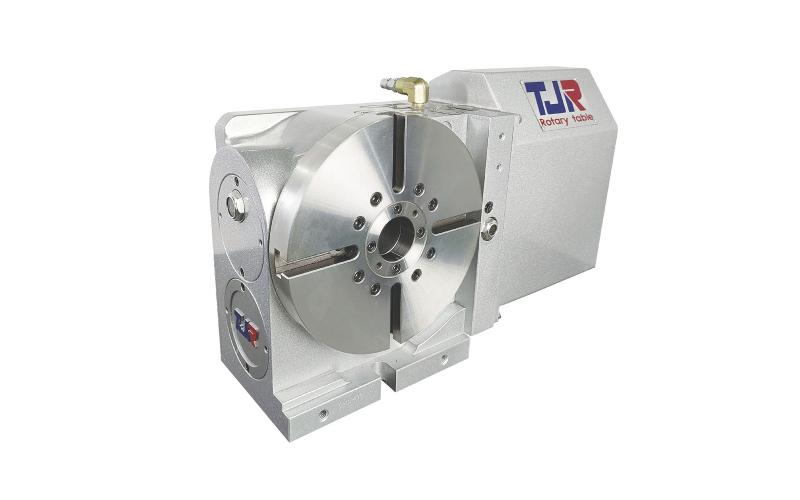

Поворотные столы с роликовым механизмом зацепления TJR RC-210R
Модель RC-210R — высокоскоростная модель с пневматическим механизмом фиксации. Идеальное решение для обработки небольших заготовок из цветных материалов.
Технические характеристики
TJR RC-210R
Характеристики
| Диаметр планшайбы, мм | 210 |
| Диаметр центрального отверстия стола, мм | 67 |
| Внутренний диаметр, мм | 40H7 |
| Диаметр сквозного отверстия, мм | 40 |
| Высота центров (вертикаль), мм | 160 |
| Высота центров (горизонталь), мм | 152 |
| Ширина паза, мм | 12H7 |
| Размер Т-паза, мм | 18h7 |
| Дискретность, град. | 0.001 |
| Точность позиционирования, сек | 30 |
| Повторяемость, сек | 8 |
| Тормоз система (Пневматика), Кг/см | Pneumatic 6 |
| Зажимной момент, Кг-м | 31 |
| Модель мотора | FANUC ßiS8 |
| Коэффициент снижения скорости | 1:36 |
| Максимальная скорость вращения стола, об/мин | 83.3 |
| Допустимая инерционная нагрузка, Кг.см.сек | 45359 |
| Максимальный вес заготовки (вертикальный), кг | 75 |
| Максимальный вес заготовки с центром, кг | 150 |
| Максимальный вес заготовки (горизонтальный), кг | 150 |
| Максимальная нагрузка F, кгF | 1450 |
| Максимальная нагрузка FxL (осевая), кгF.м | 110 |
| Максимальная нагрузка FxL (радиальная), кгF.м | 31 (Pne.) |
| Прочность червяной передачи, Кг.м | 14 |
| Вес (без мотора), кг | 52 |
Комплектация TJR RC-210R
Стандартная комплектация
Поворотный стол RC-210R
Сервомотор Fanuc β8is (A06B-2075-B103)
Сервоусилитель Fanuc (A06B-6160-H002)
Комплект внутренних и наружных кабелей
Ручной трёхкулачковый патрон SK-7
Ручная задняя бабка TTJ-210
Производитель
Компания TJR специализируется на производстве поворотных столов 4-ая ось и наклонно-поворотных столов 4 и 5 ось. Опираясь на проверенные знания и опыт TJR предлагает разнообразные механизмы передачи вращения высокой точности и стабильности для удовлетворения различных потребностей.
