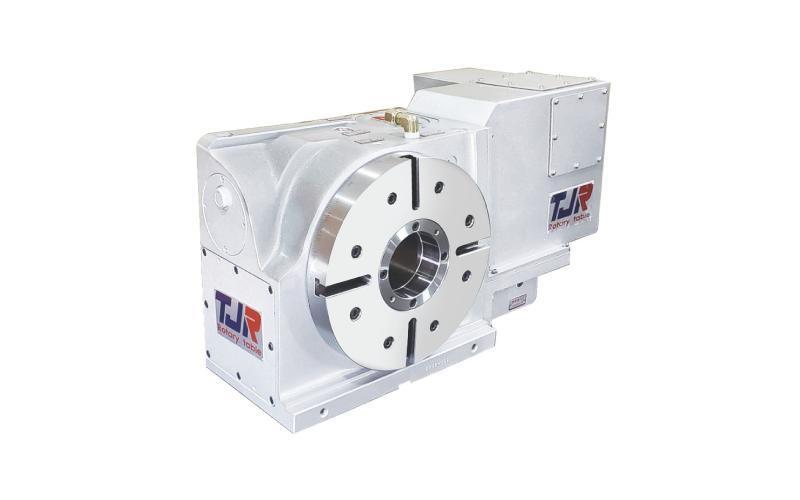

Поворотные столы с роликовым механизмом зацепления TJR RC-255R
Благодаря роликовому механизму и гидравлической системе фиксации стол отлично подойдёт для высокоскоростной обработки стали и чугуна.
Технические характеристики
TJR RC-255R
Характеристики
| Диаметр планшайбы, мм | 255 |
| Диаметр центрального отверстия стола, мм | 110 |
| Внутренний диаметр, мм | 80H7 |
| Диаметр сквозного отверстия, мм | 80 Big Bore |
| Высота центров (вертикаль), мм | 160 |
| Высота центров (горизонталь), мм | 200 |
| Ширина паза, мм | 12H7 |
| Размер Т-паза, мм | 18h7 |
| Дискретность, град. | 0.001 |
| Точность позиционирования, сек | 20 |
| Повторяемость, сек | 6 |
| Тормоз система (Пневматика), Кг/см | Hydraulic 35 |
| Зажимной момент, Кг-м | 70 |
| Модель мотора | ßiS12 |
| Коэффициент снижения скорости | 1:60 |
| Максимальная скорость вращения стола, об/мин | 50 |
| Допустимая инерционная нагрузка, Кг.см.сек | 20.3 |
| Максимальный вес заготовки (вертикальный), кг | 100 |
| Максимальный вес заготовки с центром, кг | 250 |
| Максимальный вес заготовки (горизонтальный), кг | 250 |
| Максимальная нагрузка F, кгF | 2000 |
| Максимальная нагрузка FxL (осевая), кгF.м | 150 |
| Максимальная нагрузка FxL (радиальная), кгF.м | 70 |
| Прочность червяной передачи, Кг.м | 35 |
| Вес (без мотора), кг | 110 |
Комплектация TJR RC-255R
Стандартная комплектация
Поворотный стол RC-255R
Сервомотор Fanuc β12is (A06B-2078-B103)
Сервоусилитель Fanuc (A06B-6160-H003)
Комплект внутренних и наружных кабелей
Ручной трёхкулачковый патрон SK-9
Ручная задняя бабка TTJ-255
Преобразователь пневматического давления в гидравлическое AHC-150
Производитель
Компания TJR специализируется на производстве поворотных столов 4-ая ось и наклонно-поворотных столов 4 и 5 ось. Опираясь на проверенные знания и опыт TJR предлагает разнообразные механизмы передачи вращения высокой точности и стабильности для удовлетворения различных потребностей.
