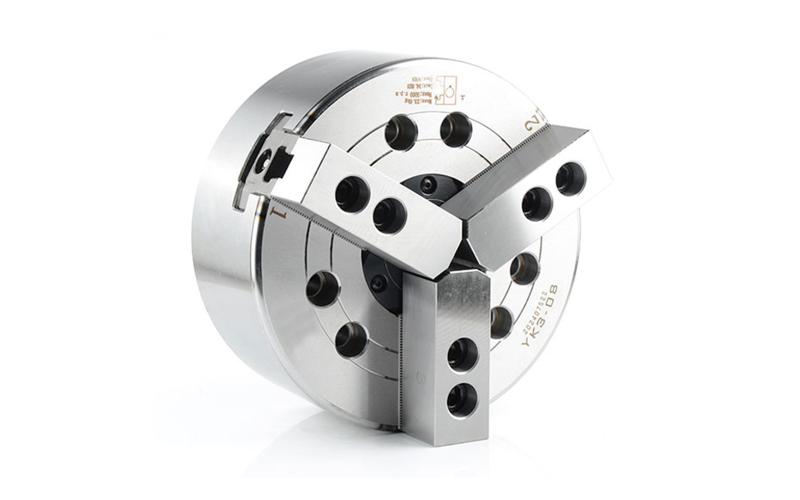

Патрон гидравлический Drake YK3-10 A8
Модель YK3-08 A6 — в механизме открывания и закрывания кулачков используется гидравлический цилиндр. Это обеспечивает точное позиционирование и надёжную фиксацию заготовок, что делает гидравлический патрон незаменимым инструментом для различных операций на станках ЧПУ. Патрон имеет прямую коническую посадку по DIN 55026.
Технические характеристики
Drake YK3-10 A8
Характеристики
| Технические характеристики гидравлического патрона YK3-10 A8 | |
| Диаметр центрального отверстия, мм | 75 |
| Ход поршня, мм | 19 |
| Ход кулачков, мм | 8,8 |
| Макс. скорость вращения об/мин | 4200 |
| Макс. сила тяги, кг.F | 4280 |
| Макс. зажимное усилие, кг.F | 11010 |
| Макс. гидравлич давление кг.F/см2 | 27 |
| Вес, кг | 33,7 |
| Диапазон зажатия, мм | Ø25-Ø254 |

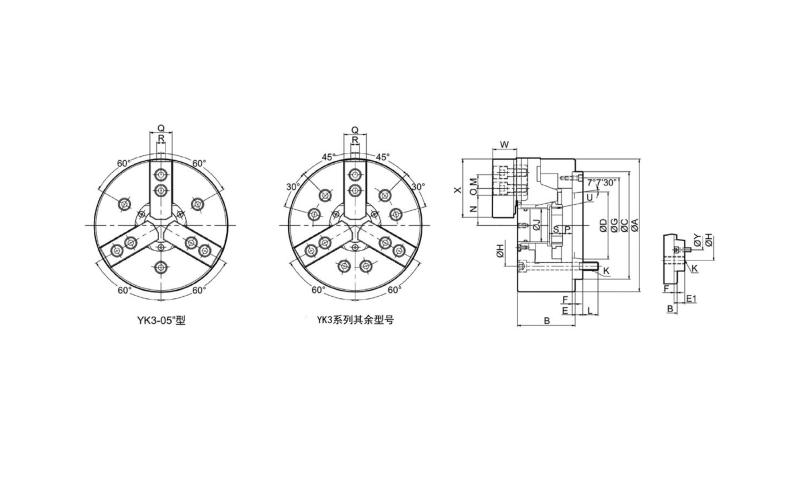

| Размеры гидравлического патрона YK3-10 A8 | |
| A | 254 |
| B | 100 |
| C(H6) | 220 |
| D | 139,719 |
| E | 18 |
| E1 | 28 |
| F | 5 |
| G | 190 |
| H | 171,4 |
| J | 75 |
| K | 6-M16x2P |
| L | 19 |
| M | 30 |
| N max | 51,5 |
| N min | 47,1 |
| O max | 34 |
| O min | 12 |
| P max. | 8,5 |
| P min. | -10.5 |
| Q | 40 |
| R | 16 |
| S | 25 |
| U | M85x2P |
| W | 48 |
| X | 110 |
| Y | 133.4 |
Производитель
Drake Precision Technology (Changzhou) Co., Ltd. — специализированный производитель оснастки для станков с ЧПУ. Компания предлагает широкий ассортимент решений: ручные и гидравлические токарные патроны, приводные и статические держатели, фрезерные угловые головки, а также сопутствующие аксессуары.
