Кривошипный пресс Yangli JL21-110

Кривошипный пресс YANGLI JL21-110 имеет С-образную станину и регулируемую величину хода. Отличается современным дизайном и высокой скоростью выполнения операций.

Лизинг и кредит

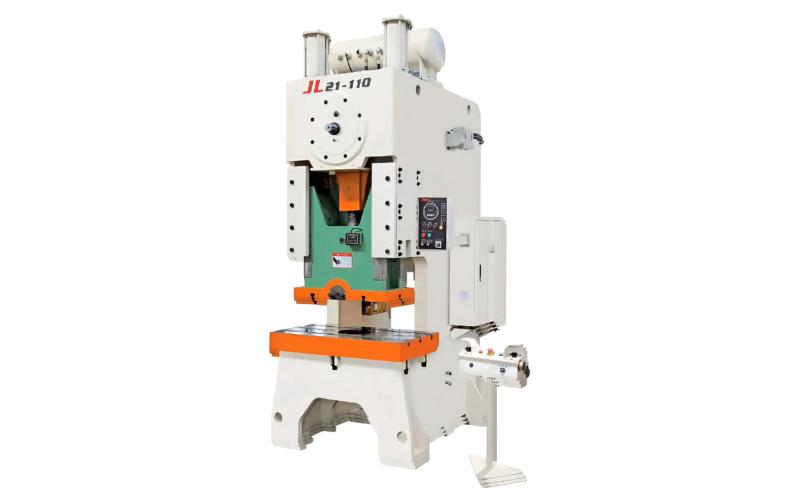

Кривошипный пресс Yangli JL21-110 Кривошипный пресс

Технические характеристики
Yangli JL21-110

В оснащение входят комбинированная пневматическая муфта-тормоз, гидравлическая защита от перегрузок, автоматическая циркуляционная смазка и балансировочные цилиндры. Модель предназначена для выполнения широкого спектра штамповочных операций, включая пробивку, вырубку, формование и вытяжку.

Пресс может использоваться как отдельная единица оборудования или устанавливаться в производственную линию. Станина сварена из толстых стальных листов и обладает повышенной жёсткостью. Ползун коробчатой конструкции, отлитый из чугуна, перемещается по восьми линейным направляющим. Регулировка направляющих обеспечивает точную настройку и компенсацию износа, а пневматическая система балансировки штампа расположена в верхней части пресса.

Характеристики

Номинальное усилие, т	110
Точка достижения номинального усилия, мм	6
Ход ползуна, мм	10-160

Скорость (об/мин)

Фиксированная, мм-1	50
Регулируемая (ОПЦИЯ), мм-1	40-60
Максимальная высота штампа, мм	350
Регулировка ползуна по высоте, мм	80
Расстояние до стоек, мм	350
Расстояние между стойками, мм	710

Подштамповая плита (габариты)

Ширина стола, мм	1150
Длина стола, мм	680
Толщина, мм	140
Отверстия в подштамповой плите (больший диаметр × глубина × меньший диаметр), мм	φ260×50 ×φ220

Габариты ползуна

Слева/Направо, мм	810
Спереди/Назад, мм	500

Отверстия под хвостовик штампа

Диаметр, мм	φ60
Глубина, мм	80
Мощность основного двигателя, кВт	11

Габариты

Спереди/Назад, мм	1860
Слева/Направо, мм	1400
Высота, мм	3350

Комплектация Yangli JL21-110

Стандартная комплектация

Сварная рама из высококачественной конструкционной стали высокой жесткости;

Комбинированная пневматическая фрикционная муфта (сухое сцепление);

Регулируемый ход ползуна;

8 направляющих скольжения для ползуна (в модели JL21-25 используется 6 направляющих);

Автоматическая циркуляционная система смазки (модели JL21-25 и выше оснащены моторизированной подачей консистентной смазки);

В модели JL21-45 (и выше) реализована моторизированная регулировка высоты ползуна (электропривод) с цифровой индикацией положения;

Уравновешивающие (балансировочные) цилиндры ползуна;

Подштамповая плита с Т-образными пазами;

Двойной пневматический электромагнитный клапан

Программируемый логический контроллер (PLC) от известных мировых производителей

Компоненты электроавтоматики (кнопки, автоматические выключатели, контакторы, электромагнитные датчики, пневматический предохранитель) от известных мировых производителей

Педаль оператора

Опциональные комплектующие

Пневмоподушка (маркет)

Фото-барьер безопасности

Сцепление в масляной ванне

Частотный преобразователь (регулировка частоты ударов пресса)

Сенсорный экран (вода вывода данных)

Выталкиватель в ползуне

Производитель

Yangli Group Corporation Ltd. — крупный международный производитель оборудования для обработки листового металла. Компания основана в 1966 году и сегодня занимает устойчивые позиции среди лидеров отрасли как в Китае, так и за его пределами.

Китай

Работает с 1966 года.
