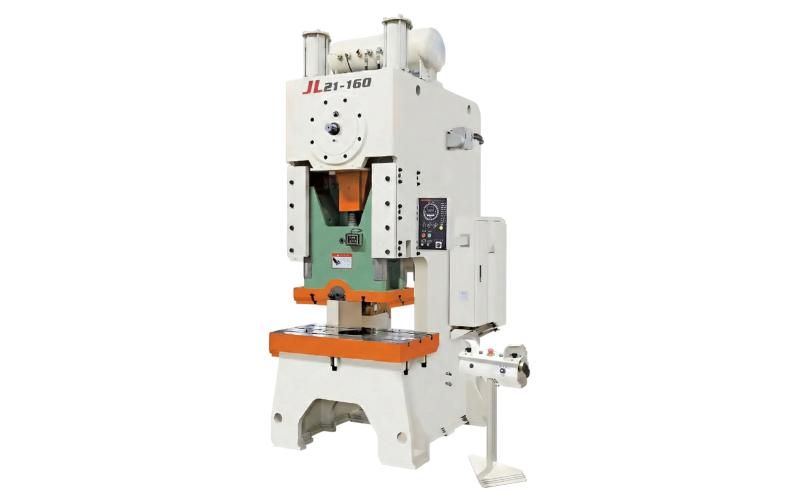

Кривошипный пресс Yangli JL21-160

Кривошипный пресс YANGLI JL21-160 оснащён С-образной станиной и механизмом регулировки хода.

Технические характеристики
Yangli JL21-160

Имеет современный дизайн и рассчитан на высокоскоростную работу. В состав оборудования входят пневматическая муфта-тормоз комбинированного типа, гидравлическая защита от перегрузок, автоматическая жидкостная смазка и балансировочные цилиндры.

Станина изготовлена сваркой из толстолистовой стали, что обеспечивает необходимую жёсткость. Ползун коробчатой формы из чугуна движется по восьми линейным направляющим. Направляющие регулируются для точной настройки и компенсации износа, а пневматическая система компенсации веса штампа установлена в верхней части пресса.

Характеристики

Номинальное усилие, т	160
Точка достижения номинального усилия, мм	6
Ход ползуна, мм	16-160

Скорость (об/мин)

Фиксированная, мм-1	40
Регулируемая (ОПЦИЯ), мм-1	35-50
Максимальная высота штампа, мм	350
Регулировка ползуна по высоте, мм	110
Расстояние до стоек, мм	380
Расстояние между стойками, мм	810

Подштамповая плита (габариты)

Ширина стола, мм	1300
Длина стола, мм	740
Толщина, мм	150
Отверстия в подштамповой плите (больший диаметр × глубина × меньший диаметр), мм	Φ300×50×φ260

Габариты ползуна

Слева/Направо, мм	920
Спереди/Назад, мм	580

Отверстия под хвостовик штампа

Диаметр, мм	Φ65
Глубина, мм	85
Мощность основного двигателя, кВт	15

Габариты

Спереди/Назад, мм	2250
Слева/Направо, мм	1600
Высота, мм	3800

Комплектация Yangli JL21-160

Стандартная комплектация

Сварная рама из высококачественной конструкционной стали высокой жесткости;

Комбинированная пневматическая фрикционная муфта (сухое сцепление);

Регулируемый ход ползуна;

8 направляющих скольжения для ползуна (в модели JL21-25 используется 6 направляющих);

Автоматическая циркуляционная система смазки (модели JL21-25 и выше оснащены моторизированной подачей консистентной смазки);

В модели JL21-45 (и выше) реализована моторизированная регулировка высоты ползуна (электропривод) с цифровой индикацией положения;

Уравновешивающие (балансировочные) цилиндры ползуна;

Подштамповая плита с Т-образными пазами;

Двойной пневматический электромагнитный клапан

Программируемый логический контроллер (PLC) от известных мировых производителей

Компоненты электроавтоматики (кнопки, автоматические выключатели, контакторы, электромагнитные датчики, пневматический предохранитель) от известных мировых производителей

Педаль оператора

Опциональные комплектующие

Пневмоподушка (маркет)

Фото-барьер безопасности

Сцепление в масляной ванне

Частотный преобразователь (регулировка частоты ударов пресса)

Сенсорный экран (вода вывода данных)

Выталкиватель в ползуне

Производитель

Yangli Group Corporation Ltd. — крупный международный производитель оборудования для обработки листового металла. Компания основана в 1966 году и сегодня занимает устойчивые позиции среди лидеров отрасли как в Китае, так и за его пределами.

Китай

Работает с 1966 года.
