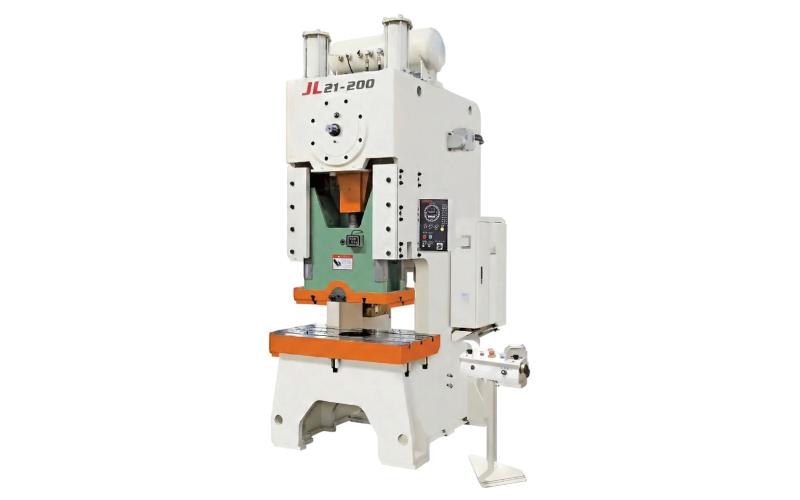

Кривошипный пресс Yangli JL21-200

YANGLI JL21-200 — двухстоечный кривошипный пресс с С-образной станиной и регулируемым ходом, предназначенный для интенсивной эксплуатации.

Лизинг и кредит

Кривошипный пресс Yangli JL21-200 Кривошипный пресс

Технические характеристики
Yangli JL21-200

Современная конструкция включает комбинированную пневматическую муфту-тормоз, гидравлическую защиту от перегрузок, автоматическую циркуляционную смазку и балансировочные цилиндры. Оборудование подходит для выполнения различных операций холодной штамповки: вырубки, пробивки, формовки и вытяжки. Возможна работа как в одиночном режиме, так и в составе производственной линии.

Станина сварена из толстых листов стали и отличается высокой жёсткостью. Чугунный ползун коробчатого типа перемещается по восьми линейным направляющим, обеспечивая точность и стабильность. Регулируемые направляющие компенсируют износ, а система пневматической балансировки штампа расположена в верхней части пресса.

Характеристики

Номинальное усилие, т	200
Точка достижения номинального усилия, мм	6
Ход ползуна, мм	18-180

Скорость (об/мин)

Фиксированная, мм-1	35
Регулируемая (ОПЦИЯ), мм-1	30-40
Максимальная высота штампа, мм	450
Регулировка ползуна по высоте, мм	110
Расстояние до стоек, мм	390
Расстояние между стойками, мм	920

Подштамповая плита (габариты)

Ширина стола, мм	1400
Длина стола, мм	760
Толщина, мм	160
Отверстия в подштамповой плите (больший диаметр × глубина × меньший диаметр), мм	Φ300×50×φ260

Габариты ползуна

Слева/Направо, мм	970
Спереди/Назад, мм	600

Отверстия под хвостовик штампа

Диаметр, мм	Φ65
Глубина, мм	90
Мощность основного двигателя, кВт	18.5

Габариты

Спереди/Назад, мм	2500
Слева/Направо, мм	1700
Высота, мм	4200

Комплектация Yangli JL21-200

Стандартная комплектация

Сварная рама из высококачественной конструкционной стали высокой жесткости;

Комбинированная пневматическая фрикционная муфта (сухое сцепление);

Регулируемый ход ползуна;

8 направляющих скольжения для ползуна (в модели JL21-25 используется 6 направляющих);

Автоматическая циркуляционная система смазки (модели JL21-25 и выше оснащены моторизированной подачей консистентной смазки);

В модели JL21-45 (и выше) реализована моторизированная регулировка высоты ползуна (электропривод) с цифровой индикацией положения;

Уравновешивающие (балансировочные) цилиндры ползуна;

Подштамповая плита с Т-образными пазами;

Двойной пневматический электромагнитный клапан

Программируемый логический контроллер (PLC) от известных мировых производителей

Компоненты электроавтоматики (кнопки, автоматические выключатели, контакторы, электромагнитные датчики, пневматический предохранитель) от известных мировых производителей

Педаль оператора

Опциональные комплектующие

Пневмоподушка (маркет)

Фото-барьер безопасности

Сцепление в масляной ванне

Частотный преобразователь (регулировка частоты ударов пресса)

Сенсорный экран (вода вывода данных)

Выталкиватель в ползуне

Производитель

Yangli Group Corporation Ltd. — крупный международный производитель оборудования для обработки листового металла. Компания основана в 1966 году и сегодня занимает устойчивые позиции среди лидеров отрасли как в Китае, так и за его пределами.

Китай

Работает с 1966 года.
