Кривошипный пресс Yangli JL21-80

Кривошипный двухстоечный пресс YANGLI JL21-80 с С-образной станиной и регулируемым ходом разработан для высокоскоростной и стабильной работы.

Лизинг и кредит

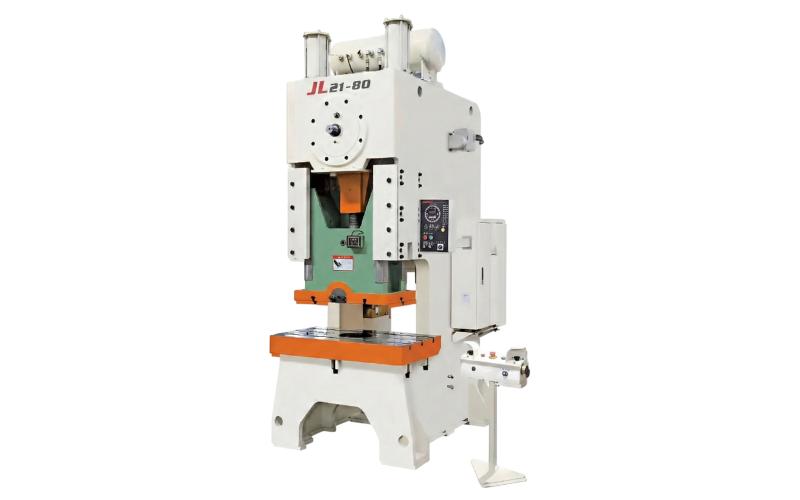

Кривошипный пресс Yangli JL21-80 Кривошипный пресс

Технические характеристики
Yangli JL21-80

Современная конструкция включает комбинированную пневматическую муфту-тормоз, гидравлическую защиту от перегрузок, автоматическую жидкостную смазку и систему балансировки штампа. Станина пресса выполнена методом сварки из толстых листов стали, что обеспечивает высокую жёсткость.

Ползун коробчатой формы из чугуна движется по восьми линейным направляющим. Регулируемая конструкция направляющих позволяет компенсировать износ, а пневматическая система компенсации веса штампа с двумя цилиндрами установлена в верхней части оборудования.

Характеристики

Номинальное усилие, т	80
Точка достижения номинального усилия, мм	5
Ход ползуна, мм	10-150

Скорость (об/мин)

Фиксированная, мм-1	60
Регулируемая (ОПЦИЯ), мм-1	50-70
Максимальная высота штампа, мм	320
Регулировка ползуна по высоте, мм	80
Расстояние до стоек, мм	300
Расстояние между стойками, мм	640

Подштамповая плита (габариты)

Ширина стола, мм	1000
Длина стола, мм	580
Толщина, мм	120
Отверстия в подштамповой плите (больший диаметр × глубина × меньший диаметр), мм	φ200×40 ×φ180

Габариты ползуна

Слева/Направо, мм	710
Спереди/Назад, мм	440

Отверстия под хвостовик штампа

Диаметр, мм	φ50
Глубина, мм	80
Мощность основного двигателя, кВт	7.5

Габариты

Спереди/Назад, мм	1750
Слева/Направо, мм	1310
Высота, мм	3150

Комплектация Yangli JL21-80

Стандартная комплектация

Сварная рама из высококачественной конструкционной стали высокой жесткости;

Комбинированная пневматическая фрикционная муфта (сухое сцепление);

Регулируемый ход ползуна;

8 направляющих скольжения для ползуна (в модели JL21-25 используется 6 направляющих);

Автоматическая циркуляционная система смазки (модели JL21-25 и выше оснащены моторизированной подачей консистентной смазки);

В модели JL21-45 (и выше) реализована моторизированная регулировка высоты ползуна (электропривод) с цифровой индикацией положения;

Уравновешивающие (балансировочные) цилиндры ползуна;

Подштамповая плита с Т-образными пазами;

Двойной пневматический электромагнитный клапан

Программируемый логический контроллер (PLC) от известных мировых производителей

Компоненты электроавтоматики (кнопки, автоматические выключатели, контакторы, электромагнитные датчики, пневматический предохранитель) от известных мировых производителей

Педаль оператора

Опциональные комплектующие

Пневмоподушка (маркет)

Фото-барьер безопасности

Сцепление в масляной ванне

Частотный преобразователь (регулировка частоты ударов пресса)

Сенсорный экран (вода вывода данных)

Выталкиватель в ползуне

Производитель

Yangli Group Corporation Ltd. — крупный международный производитель оборудования для обработки листового металла. Компания основана в 1966 году и сегодня занимает устойчивые позиции среди лидеров отрасли как в Китае, так и за его пределами.

Китай

Работает с 1966 года.
