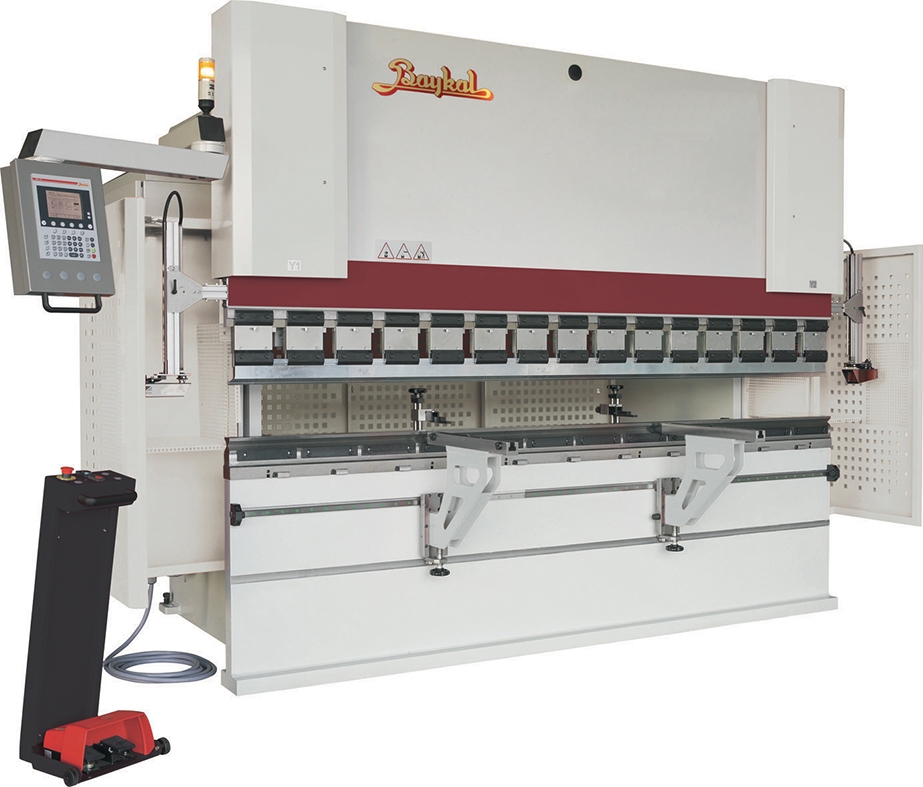

Гидравлический листогибочный пресс с ЧПУ
Baykal APHS-С 41300

Листогибочные
прессы
Baykal APHS-С 41300
APHS-C - серия прессов. Гидравлический гибочный пресс с 2D управлением
Лизинг и кредит

Технические
характеристики

Характеризуется наличием разных вариантов компенсации (механическая и моторизованная), управляемыми осями (до 3-х), а также ЧПУ с двухмерной графикой для запоминания программ, и хорошо подходит для среднесерийного производства.
Характеристики
Длина гибки, мм 4100
Усилие гибки, тонн 300
Расстояние между стойками, мм 3550
Зев, мм 500
Просвет, мм 635
Ход, мм 320
Ширина стола, мм 280
Скорость холостого хода по оси Y, мм/с 120
Рабочая скорость по оси Y, мм/с 8
Скорость возврата по оси Y, мм/с 90
Основной двигатель, кВт 22
Объем гидравлики, л 280
Размеры (Д×Ш×В), мм 4100×1820×3200
Вес, тонн 18,5

Комплектация

Стандартная комплектация
Оси Y1+Y2+X
Система ЧПУ EC-4
Консоль управления с двумя педалями и двумя кнопками
Пальцы заднего упора, перемещающиеся по линейным направляющим
Система крепления инструмента PROMECAM
Механическая система компенсации прогиба
Регулируемые штанги передней поддержки
Комплект рабочего инструмента (закаленная, отшлифованная, стандартная составная система пуансон с секцией и многоручьевая матрица)
Инструкция по эксплуатации на русском языке
Опциональные комплектующие
Система ЧПУ ESA (графический 2D дисплей)
Система компенсации прогиба стола с контролем от системы ЧПУ
Система компенсации прогиба стола с механическим приводом
Быстросъемный зажим инструмент
Механическая система крепления инструмента
Гидравлическая система крепления
Дополнительное программное обеспечение (рабочее место оператора)
Увеличенная глубина зева
Пуансоны и матрицы, выполненные по специальному заказу
Приводная R-ось
Автоматическая компенсация прогиба
Лазерная система защиты пальцев

Видеоматериалы

Производитель

Компания BAYKAL — ведущий производитель и мировой поставщик листообрабатывающего оборудования, специализирующийся на производстве гибочных прессов, гильотинных ножниц, координатно-пробивных и угловысечных прессов, установок лазерной и плазменной резки, а также вертикальных обрабатывающих центров.
